Обустройство вокзальных терминалов требует обязательного решения проблемы промерзания пола в зимний период. Высокий поток людей, постоянно открывающиеся двери и сырость делают стандартного отопления недостаточно. Установка системы подогрев пола для вокзала обходится в среднем от 2500 до 7000 рублей за квадратный метр в зависимости от технологии. Монтаж на площади в 500 м² обычно занимает от 14 до 21 рабочего дня. Правильный выбор системы исключает скольжение пассажиров и появление конденсата на плитке.
- Назначение систем обогрева в транспортных узлах
- Разновидности систем подогрева
- Технические параметры оборудования
- Применение в различных зонах терминала
- Технология промышленного монтажа
- Расчет мощности и расход материалов
- Обзор производителей и сегменты цен
- Преимущества и недостатки систем
- Сравнение с традиционным отоплением
- Стоимость реализации и выбор поставщика
- Опыт эксплуатации и мнения профи
- Ответы на частые вопросы
Назначение систем обогрева в транспортных узлах
Промышленные системы подогрева в вокзалах решают две основные задачи: создание комфортной среды для пассажиров и защита конструкций от разрушения. В зонах с высокой проходимостью обычные радиаторы не справляются с огромными теплопотерями через фундамент и входные группы. Я заметил, что без подогрева плитка в вестибюлях быстро покрывается наледью из-за приносимого с улицы снега. Специальные системы позволяют поддерживать стабильную температуру поверхности, что предотвращает образование льда и увеличивает срок службы финишного покрытия. Это критически важно для соблюдения норм безопасности в общественных местах.
Разновидности систем подогрева
Для крупных объектов выбирают решения, способные выдержать колоссальные нагрузки. Водяные полы подходят для огромных залов с центральным отоплением. Электрические кабельные системы идеальны для локального прогрева или там, где невозможно проложить трубы. Инфракрасные пленки используются реже, в основном в административных помещениях вокзала из-за меньшей износостойкости. Я всегда рекомендую комбинировать эти методы: водяной контур в основном зале и электрический кабель у входных групп.
| Тип системы | Источник тепла | Срок службы | Сложность монтажа | Рекомендуемая зона |
|---|---|---|---|---|
| Водяной | Котел / Теплопункт | 25-50 лет | Высокая | Залы ожидания, вестибюли |
| Электрический кабель | Электросеть | 15-25 лет | Средняя | Входные группы, тамбуры |
| Инфракрасный | Электросеть | 10-15 лет | Низкая | Офисы, кассы |
| Электрический мат | Электросеть | 15-20 лет | Низкая | Санузлы, подсобки |
| Тепловой насос | Геотермия/Воздух | 20-30 лет | Очень высокая | Новые терминалы |
Технические параметры оборудования
Мощность нагрева для общественных зон обычно варьируется от 150 до 250 Вт на квадратный метр. Важна высокая теплоотдача, чтобы пол прогревался быстро даже при постоянном притоке холодного воздуха. Класс электробезопасности должен быть не ниже IP44, а для влажных зон — IP67. Влагостойкость материалов обязательна, так как зимой пол постоянно моют. Устойчивость к механическим нагрузкам обеспечивается за счет толщины стяжки, которая в вокзалах достигает 8-12 см.
| Параметр | Значение (Электрический) | Значение (Водяной) | Влияние на эксплуатацию |
|---|---|---|---|
| Удельная мощность | 150-220 Вт/м² | 60-110 Вт/м² | Скорость прогрева поверхности |
| Рабочая температура | +20…+40 °C | +30…+50 °C | Комфорт и отсутствие перегрева |
| Толщина слоя | 3-5 см (в стяжке) | 7-12 см (в стяжке) | Нагрузка на перекрытия |
| Время отклика | Быстрое (1-3 часа) | Медленное (12-24 часа) | Реакция на смену погоды |
| Энергоэффективность | Средняя | Высокая | Затраты на оплату ресурсов |
Применение в различных зонах терминала
Зоны ожидания и вестибюли требуют максимальной мощности из-за огромных площадей и сквозняков. На платформах подогрев устанавливают в местах посадки, чтобы избежать обледенения. В санитарных узлах приоритетом становится гигиена и быстрое высыхание пола. Я сталкивался с тем, что при использовании дешевого керамогранита в зонах ожидания он трескался из-за неравномерного прогрева. Поэтому важно использовать только профессиональный керамогранит с низким коэффициентом расширения. Бетонная стяжка в таких местах должна быть обязательно армированной, чтобы выдержать вес тяжелых чемоданов и тележек.
Технология промышленного монтажа
Монтаж в масштабах вокзала отличается от домашнего ремонта жестким контролем качества и соблюдением СНиП. Сначала я провожу детальную очистку основания от строительного мусора и пыли. Затем наносится грунтовка в два слоя с интервалом 3 часа: первый слой для адгезии, второй — для укрепления поверхности. После этого укладывается теплоизоляция, которая не дает теплу уходить в землю.
Необходимые материалы:
- Пеноплэкс или экструдированный пенополистирол (толщина 50-100 мм)
- Грунтовка глубокого проникновения (расход 200 г/м²)
- Нагревательный кабель или труба PEX (из расчета 10-15 м на м²)
- Бетон М300 или самонивелирующаяся смесь (расход 20 кг/м² на 1 см слоя)
- Металлическая сетка или фиброволокно для армирования
- Демпферная лента по периметру всех стен

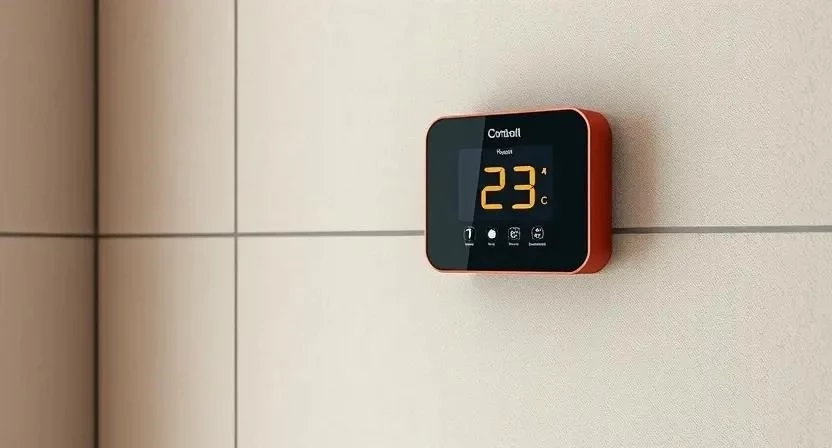

- Терморегуляторы с выносным датчиком температуры
- Распределительный коллектор (для водяных систем)
Инструменты для работы:
- Лазерный уровень (обязательно)
- Промышленный миксер для бетона (обязательно)
- Степлер или пластиковые крепления для кабеля (обязательно)
- Мультиметр для проверки сопротивления (обязательно)
- Правило алюминиевое 2-3 метра (обязательно)
- Шпатель зубчатый (желательно)
- Пылесос строительный (желательно)
Пошаговый процесс укладки:
- Подготовка основания: очистка и выравнивание поверхности (4-6 часов).
- Грунтование поверхности в два этапа (6 часов с сушкой).
- Укладка теплоизоляционных плит с проклейкой стыков (8 часов).
- Монтаж демпферной ленты по всему периметру (3 часа).

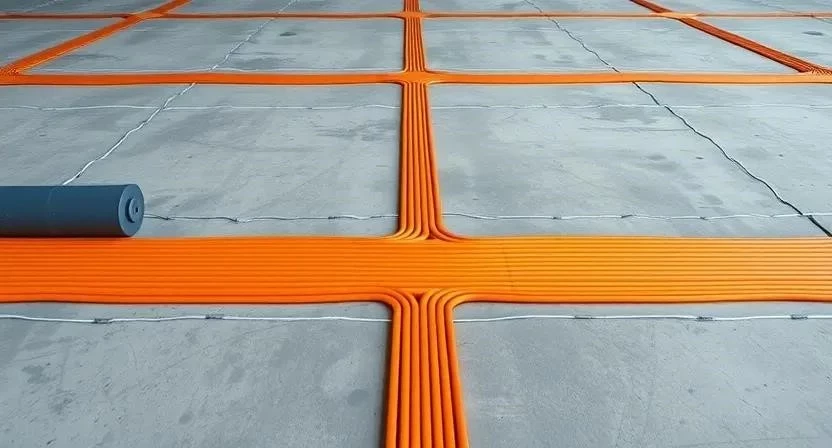

- Раскладка нагревательных элементов с соблюдением шага 10-15 см (12-16 часов).
- Проверка сопротивления кабеля или опрессовка труб под давлением (4 часа).
- Укладка армирующей сетки поверх нагревателей (6 часов).
- Заливка бетонной стяжки с использованием виброрейки (10-12 часов).
- Технологический перерыв для первичного застывания (48-72 часа).
- Прогрев стяжки в режиме «малого тока» для удаления влаги (7-10 дней).
- Укладка плитки или керамогранита на эластичный клей (15-20 часов).
- Затирка швов и финальное тестирование системы (8 часов).
Температура в помещении при заливке должна быть от +5 до +25 °C, влажность не выше 60%. Если залить пол в мороз без прогрева, стяжка потрескается. Одна из главных ошибок новичков — запуск системы на полную мощность сразу после заливки. Я всегда предупреждаю: это приведет к разрыву бетона. Повышать температуру нужно постепенно, по 5 градусов в сутки.
Меры безопасности:
Обязательно используйте респираторы при работе с сухими смесями и перчатки. При монтаже электрики проверьте заземление каждой линии. Работа с бетононасосом требует строгого соблюдения дистанции. Категорически запрещено включать подогрев до полного высыхания стяжки.
Расчет мощности и расход материалов
Для расчета мощности используется формула: Q = S × q × k, где S — площадь, q — удельная мощность (Вт/м²), а k — коэффициент теплопотерь (для вокзалов с высокими потолками k=1.2-1.5). Например, для зала в 100 м² с теплопотерями 1.3 потребуется около 20-25 кВт мощности.
| Площадь (м²) | Расход кабеля (м) | Расход бетона (м³) | Примерная стоимость материалов (руб) | Срок работ (дней) |
|---|---|---|---|---|
| 50 | 600 | 0.5 | 150 000 | 5 |
| 100 | 1200 | 1.0 | 280 000 | 8 |
| 300 | 3600 | 3.0 | 800 000 | 15 |
| 500 | 6000 | 5.0 | 1 300 000 | 21 |
| 1000 | 12000 | 10.0 | 2 500 000 | 35 |
Обзор производителей и сегменты цен
На рынке промышленного обогрева выделяются три сегмента. Премиум-класс (европейские бренды, например, Danfoss или Uponor) предлагает максимальную надежность и пожизненную гарантию, но стоит дорого. Средний сегмент (российские и китайские заводы) обеспечивает оптимальный баланс цены и качества, имея все необходимые сертификаты ГОСТ. Эконом-варианты подходят только для временных построек, так как их ресурс невелик. Для вокзалов я рекомендую выбирать средний или премиум сегмент, так как стоимость ремонта в действующем терминале в десять раз превышает стоимость самой установки.
Преимущества и недостатки систем
Положительные стороны эксплуатации:
- Полное отсутствие пыли от радиаторов и конвекторов.
- Равномерный прогрев всего объема воздуха снизу вверх.
- Отсутствие обледенения входных групп в зимний период.
- Повышение износостойкости напольных покрытий за счет отсутствия конденсата.
- Эстетичный вид помещений без громоздких батарей.
- Возможность зонирования температуры в разных частях вокзала.
- Снижение нагрузки на общую систему вентиляции.
Сложности и минусы:
- Высокая стоимость первоначального монтажа.
- Значительные энергозатраты при больших площадях.
- Сложность ремонта кабеля под бетонной стяжкой.
- Длительный период подготовки и высыхания пола.
- Необходимость в профессиональном проектировании.
Сравнение с традиционным отоплением
| Критерий | Подогрев пола | Радиаторы/Конвекторы | |
|---|---|---|---|
| Эффективность | Высокая (тепло снизу) | Средняя (тепло сверху) | Пол теплее |
| Занимаемое место | 0 м² | Занимают пространство стен | Пол экономичнее |
| Скорость прогрева | Медленно | Быстро | Радиаторы быстрее |
| Стоимость монтажа | Высокая | Средняя | Радиаторы дешевле |
| Комфорт пассажиров | Максимальный | Средний | Пол комфортнее |
Стоимость реализации и выбор поставщика
Цена «под ключ» складывается из стоимости материалов и работы мастеров. В среднем работа по монтажу составляет 30-40% от общей сметы. На итоговую сумму влияет тип системы: водяной пол дешевле в эксплуатации, но дороже в установке из-за труб и коллекторов. Электрический пол быстрее монтируется, но требует больших затрат на электричество. Я советую выбирать поставщиков, которые предоставляют комплексную гарантию и имеют опыт работы с объектами высокой проходимости. Обязательно требуйте сертификаты соответствия СНиП и ГОСТ на все комплектующие.
Опыт эксплуатации и мнения профи
Инженеры по отоплению отмечают, что системы подогрева в терминалах снижают затраты на уборку снега на 70%. Помню, как мы на одном объекте в Сибири заменили конвекторы на водяной пол в вестибюле — температура воздуха поднялась на 3 градуса при тех же затратах энергии. Эксплуатирующие организации подтверждают, что пассажиры реже жалуются на холод в залах ожидания. Однако многие отмечают проблему с дешевыми терморегуляторами, которые перегорают через два года активной работы. Поэтому я всегда настаиваю на установке промышленных шкафов управления.
Ответы на частые вопросы
Безопасно ли это для людей?
Да, при правильном заземлении и использовании УЗО система абсолютно безопасна. Напряжение на поверхности пола отсутствует.
Можно ли отремонтировать кабель, если он перегорел?
Специалисты используют приборы для поиска места обрыва. В большинстве случаев возможна локальная замена участка кабеля без демонтажа всего пола.
Как влияет подогрев на фундамент здания?
При наличии качественной теплоизоляции влияние минимально. Без неё возможен перегрев грунта, что может привести к микротрещинам в фундаменте.
Сколько стоит ежегодное обслуживание?
Для электрических систем это проверка контактов и датчиков (около 5-10 тыс. руб. на зону). Для водяных — промывка системы и проверка давления.
Можно ли менять плитку, не снимая подогрев?
Да, если использовать специальные шлифовальные машины, которые снимают слой плитки, не задевая стяжку и кабель.
Какое покрытие лучше всего сочетается с подогревом?
Керамогранит — идеальный вариант. Он обладает высокой теплопроводностью и износостойкостью.
Что делать, если одна зона греет сильнее другой?
Я всегда рекомендую разделять большой зал на несколько контуров с отдельными терморегуляторами. Это позволяет точно настроить температуру в каждой зоне.
Пример из практики: Однажды я обнаружил, что на вокзале в одном из городов монтажники забыли положить демпферную ленту по периметру. Результат — через год стяжка треснула в трех местах из-за теплового расширения. Теперь я лично проверяю этот этап перед заливкой бетона.
