Установка системы контроля доступа требует точного расчета и понимания основ электротехники. Интеграция видеодомофона с электромеханическим замком занимает от 5 до 7 часов чистого времени. Я часто вижу, как новички тратят на это два дня из-за постоянных переделок. Стоимость комплектующих начинается от 7 000 рублей, но ошибки в схеме могут привести к поломке дорогостоящего оборудования. Правильная технология монтажа гарантирует надежную работу системы на долгие годы.
Оценка сложности и подготовки
Монтаж системы относится к категории работ средней сложности. Вам потребуются базовые навыки работы с электрическим инструментом и понимание того, как работает цепь постоянного тока. Я рекомендую планировать работы на светлое время суток, если планируется сверление фасада здания. Для успешного завершения процесса важно заранее подготовить рабочее место и убедиться, что все компоненты совместимы по напряжению.
Необходимые материалы
Для качественного монтажа нельзя экономить на качестве кабеля и блока питания. Я всегда советую брать кабель с запасом, так как при прокладке через штробы или отверстия в стенах неизбежны изгибы и потери длины.
- Видеодомофон (монитор + вызывная панель)
- Электромеханический замок
- Блок питания (стабилизированный, 12В)
- Кнопка выхода для внутренней стороны двери
- Защитный диод (для гашения обратных токов)
- Соединительные клеммы (WAGO или винтовые)
- Кабель (КВК или ШВВП подходящего сечения)
- Монтажная коробка для скрытия соединений
| Материал | Количество | Расход/Длина | Цена за ед. | |
|---|---|---|---|---|
| Видеодомофон | 1 комплект | 1 шт. | 5 500 руб. | 5 500 руб. |
| Замок электромех. | 1 шт. | 1 шт. | 2 500 руб. | 2 500 руб. |
| Блок питания 12В | 1 шт. | 1 шт. | 800 руб. | 800 руб. |
| Кабель КВК | 1 бухта | 30 м | 40 руб./м | 1 200 руб. |
| Кнопка выхода | 1 шт. | 1 шт. | 300 руб. | 300 руб. |

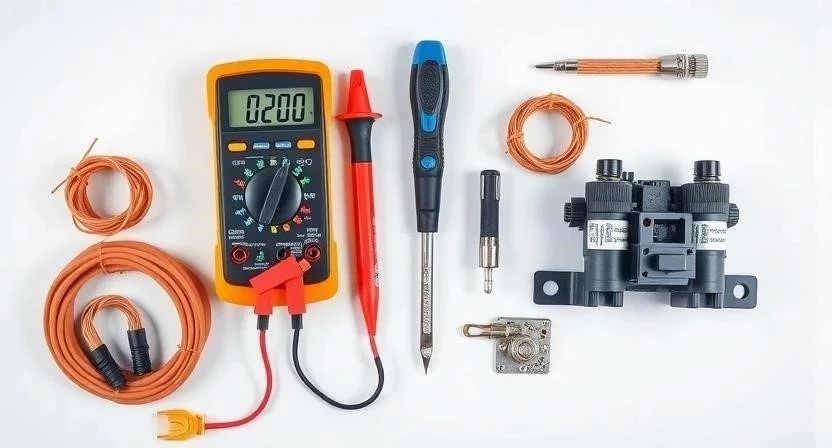

Инструментарий для работы
Наличие профессионального инструмента значительно ускоряет процесс и повышает качество соединений. Если вы делаете ремонт разово, некоторые позиции выгоднее взять в аренду.
- Перфоратор (для сверления бетонных стен и дверных коробок)
- Набор отверток (шлицевые и крестовые разных размеров)
- Стриппер (инструмент для быстрой зачистки изоляции проводов)
- Мультиметр (обязателен для проверки напряжения и полярности)
- Строительный уровень (для ровной установки панели и монитора)
- Дрель-шуруповерт (для фиксации крепежа)
- Индикаторная отвертка (для проверки фазы)
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Перфоратор | Сверление отверстий | Обязательно | 5 000 руб. |
| Мультиметр | Замер вольтажа | Обязательно | 1 200 руб. |
| Стриппер | Зачистка кабеля | Желательно | 500 руб. |
| Уровень | Выравнивание | Обязательно | 400 руб. |
| Отвертки | Сборка узлов | Обязательно | 600 руб. |
Подготовка помещения
Перед началом активной фазы работ необходимо освободить зону монтажа. Уберите лишние предметы от входной двери, чтобы они не мешали прокладке кабеля. Если монтаж происходит в жилом помещении, обязательно защитите мебель и напольное покрытие плотной пленкой. Заранее продумайте трассы прокладки кабеля, чтобы они не пересекались с силовыми линиями 220В, это поможет избежать наводок. После завершения сверления не забудьте организовать вынос строительного мусора.
Подготовка поверхности
Чистота поверхности напрямую влияет на адгезию монтажной пены или герметика, если вы будете ими пользоваться. Очистите места установки от пыли и жировых пятен. Если кабель будет скрытым, необходимо выполнить штробление стен под него. Для установки замка потребуется сверление отверстий в дверной коробке, что требует предельной точности. Я рекомендую перед началом сверления проверить наличие скрытой проводки в стене. Если поверхности новые, проведите грунтовку мест, где будет крепиться монтажная коробка, чтобы обеспечить надежную фиксацию.
Пошаговый процесс монтажа
Соблюдайте последовательность, чтобы не пришлось разбирать уже собранную систему. Я часто сталкивался с тем, что люди сначала вешают монитор, а потом пытаются просунуть кабель через уже готовые отверстия — это ошибка.

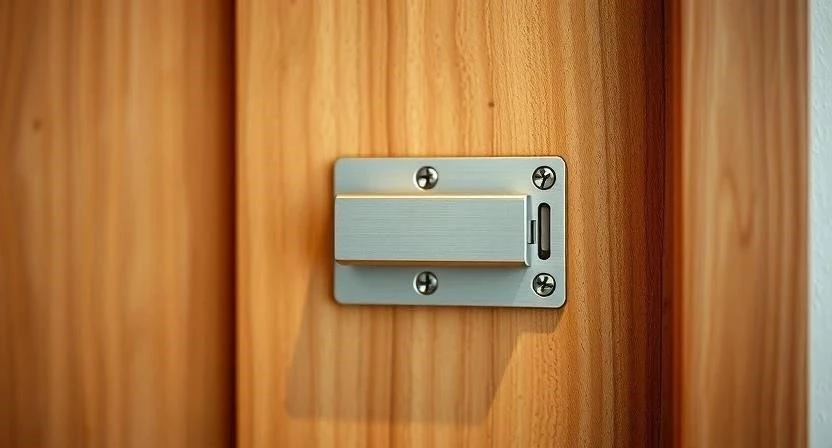

- Установка электромеханического замка в дверную коробку. (45 мин) — Замерьте зазор и вырежьте посадочное место.
- Монтаж вызывной панели на улице. (30 мин) — Используйте герметик для защиты места стыка с фасадом.
- Установка монитора видеодомофона внутри помещения. (20 мин) — Закрепите держатель на нужной высоте.
- Прокладка кабельных линий между всеми узлами. (60 мин) — Протяните кабель от панели к монитору и от монитора к замку.
- Подключение блока питания к сети. (20 мин) — Обеспечьте надежный контакт в распределительной коробке.
- Подключение замка к реле видеодомофона. (25 мин) — Используйте схему «нормально замкнутого» контакта.
- Установка и подключение кнопки выхода. (20 мин) — Кнопка ставится в разрыв цепи питания замка.
- Монтаж защитного диода для предотвращения скачков напряжения. (15 мин) — Установите диод параллельно контактам замка.
- Соединение всех компонентов согласно схеме. (30 мин) — Тщательно затяните все винтовые клеммы.
- Первичная проверка подачи питания. (10 мин) — Проверьте мультиметром наличие 12В на выходе блока.
- Тестирование открытия замка с монитора. (10 мин) — Нажмите кнопку открытия на экране.
- Тестирование работы кнопки выхода. (10 мин) — Проверьте, размыкается ли цепь при нажатии.
- Настройка параметров видеодомофона. (20 мин) — Установите время задержки открытия замка.
- Финальный монтаж и закрытие отверстий. (30 мин) — Закройте все кабель-каналы и декоративные накладки.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Монтаж замка | 45 | Точность подгонки защелки |
| Прокладка кабеля | 60 | Избегать острых углов |
| Подключение реле | 25 | Соблюдение полярности |
| Тестирование | 30 | Проверка всех сценариев |
| Настройка ПО | 20 | Задержка открытия |
Важные технические нюансы
При работе с электроникой критически важно соблюдать полярность: перепутанный плюс и минус могут мгновенно вывести из строя плату домофона. Также следите за сечением кабеля — если провод слишком тонкий, при попытке открыть замок произойдет падение напряжения, и реле просто не сработает. Температурный режим замка также имеет значение: для уличных условий выбирайте модели с защитой от мороза. Всегда проверяйте совместимость вольтажа: если домофон выдает 12В, а замок требует 24В, система работать не будет.
Типичные ошибки монтажа
Многие новички совершают одни и те же промахи, которые приводят к поломке оборудования. Я заметил, что чаще всего проблемы возникают на этапе электрических соединений.
- Использование слишком тонкого провода, что ведет к просадке напряжения.
- Отсутствие защитного диода, из-за чего индукционный выброс сжигает реле.
- Неправильное крепление защелки, из-за чего замок заедает.
- Ошибки в схеме подключения реле (путаница между NO и NC контактами).
- Игнорирование необходимости заземления корпуса при монтаже на металл.
Однажды я забыл поставить диод в цепи замка, и при каждом закрытии двери домофон просто уходил в перезагрузку из-за скачка напряжения.
Расчет стоимости работ и материалов
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (комплект) | 10 000 | 10 000 | 0 |
| Работа мастера | 0 | 5 000 | 5 000 |
| Расходные материалы | 500 | 1 000 | 500 |
| ИТОГО | 10 500 | 16 000 | 5 500 |
Уход за системой
После завершения монтажа не стоит забывать о техническом обслуживании. Регулярно смазывайте механические части замка специальной силиконовой смазкой, чтобы избежать заклинивания. Раз в полгода проверяйте надежность затяжки соединительных клемм, так как от вибраций двери они могут ослабнуть. Также полезно проверять актуальность прошивки видеодомофона, если производитель выпускает обновления. При должном уходе срок эксплуатации компонентов составит не менее 7-10 лет.
Альтернативные варианты управления
Если электромеханический замок вам не подходит, рассмотрите другие варианты. Электромагнитные замки обеспечивают более высокую степень защиты, но требуют постоянного питания для удержания двери. Современные умные замки с Wi-Fi позволяют управлять доступом через смартфон, что гораздо удобнее, но дороже. Беспроводные системы управления позволяют избежать штробления стен, однако они менее надежны из-за возможности радиопомех.
Часто задаваемые вопросы
Как выбрать мощность блока питания?
Мощность должна быть на 20-30% выше суммарного потребления видеодомофона и замка, чтобы избежать перегрева.
Можно ли подключить несколько замков к одному домофону?
Да, это возможно, если блок питания и реле домофона имеют достаточный запас по току.
Как заменить замок, не меняя видеодомофон?
Вам нужно лишь подобрать замок с таким же рабочим напряжением и правильно переподключить провода к существующему реле.
Как защитить кабель от перекусывания?
Прокладывайте кабель в стальных гофрах или глубоких штробах, а в местах выхода на улицу используйте металлические закладные.
