Заложить фундамент автоматизации можно только в период черновых работ. Ошибка на этом этапе обходится в десятки тысяч рублей из-за необходимости штробить уже готовые стены. Правильное проектирование умного дома требует времени и четкого понимания будущих сценариев. На реализацию системы уходит от месяца до трех, а стоимость оборудования и монтажа может составить значительную часть бюджета ремонта.
- Что нужно знать перед началом
- Необходимые материалы
- Необходимые инструменты
- Подготовка помещения
- Подготовка поверхности
- Пошаговая инструкция по установке
- Важные нюансы
- Частые ошибки
- Расчет стоимости
- Уход после завершения
- Альтернативные варианты
- FAQ
- Можно ли сделать умный дом после чистовой отделки?
- Какой кабель лучше использовать для датчиков?
- Сколько времени занимает проектирование?
- Нужен ли отдельный щиток для умного дома?
- Что делать, если пропадет интернет?
- Можно ли комбинировать разные бренды оборудования?
- Как защитить систему от скачков напряжения?
Что нужно знать перед началом
Прежде чем закупать кабели, я советую трезво оценить бюджет. Выбор между проводными и беспроводными системами определяет всю дальнейшую логику работ. Проводные решения (например, KNX) отличаются максимальной надежностью, но требуют огромного количества кабеля. Беспроводные системы (Zigbee, Wi-Fi) проще в установке, однако они критически зависят от качества покрытия сети. Если у вас нет глубоких навыков в электрике, лучше не рисковать и привлечь специалиста. На качественное планирование и закупку материалов закладывайте минимум две недели.
Необходимые материалы
Для качественной системы нужны специфические расходники. Я подбираю их с запасом, так как мелкие обрезки часто выручают в процессе монтажа. Важно использовать качественную изоляцию, чтобы избежать коротких замыканий в будущем. Подготовка кабельных трасс требует внимательного отношения к каждой детали.
- Кабель витая пара (для передачи данных);
- Силовой кабель ВВГнг (для питания устройств);
- Гофра ПВХ (защита кабеля в штробах);
- Распределительные коробки (для коммутации);
- Глубокие подрозетники (для размещения реле);
- Клеммники Wago (для надежного соединения);
- Монтажные клипсы (для фиксации гофры);
- Маркировочные бирки (для идентификации линий);
Ниже представлена таблица с примерным расходом материалов на стандартную комнату площадью 15 м².
| Материал | Количество | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Витая пара | 1 бухта | 0.5 м | 3500 руб. | 3500 руб. |
| Кабель ВВГнг | 100 м | 6 м | 80 руб. | 8000 руб. |
| Гофра 20 мм | 50 м | 3 м | 45 руб. | 2250 руб. |
| Подрозетники глубокие | 10 шт. | 0.6 шт. | 60 руб. | 600 руб. |
| Клеммники Wago | 1 упаковка | 10 шт. | 15 руб. | 150 руб. |

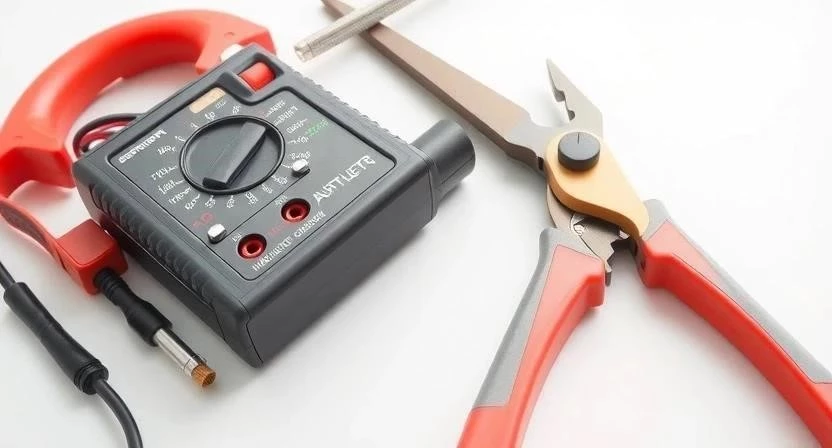

Необходимые инструменты
Качественный монтаж невозможен без правильного оснащения. Я всегда проверяю работоспособность инструмента перед выходом на объект. Использование профессионального оборудования значительно ускоряет процесс и повышает точность работ.
- Перфоратор (для штробления и отверстий);
- Штроборез (для создания ровных каналов);
- Строительный пылесос (для чистоты);
- Стриппер (для снятия изоляции);
- Мультиметр (для проверки цепей);
- Уровень (для точности установки);
- Маркер (для разметки);
Подготовка помещения
Первым делом необходимо подготовить рабочую зону. Я всегда определяю места размещения центрального узла, датчиков и выключателей. Важно очистить стены от строительного мусора, чтобы обеспечить чистоту каналов. Обязательно защитите окна и напольное покрытие плотной пленкой, так как пыль от штробления проникает даже в самые мелкие щели.
Подготовка поверхности
Разметка — это самый ответственный этап. Я использую лазерный уровень, чтобы все датчики и выключатели стояли идеально ровно по одной линии. Штробление стен должно выполняться с учетом глубины подрозетников. Если сделать штробу слишком мелкой, кабель будет мешать последующему слою штукатурки, что приведет к трещинам. Проверяйте глубину посадочных мест перед тем, как закладывать кабель, чтобы избежать перекосов при монтаже финишных устройств.
Пошаговая инструкция по установке
Процесс требует строгого соблюдения последовательности. Я рекомендую следовать этому плану, чтобы ничего не упустить.
- Составление технического задания и списка сценариев освещения и климата.
- Выбор архитектуры системы (централизованная или распределенная).
- Разработка схемы электропроводки и слаботочных линий.
- Монтаж глубоких подрозетников под умные выключатели.

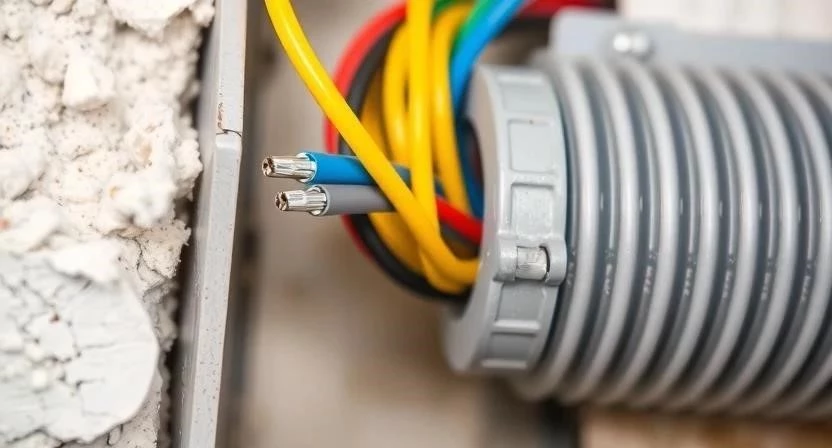

- Прокладка кабельных трасс в защитной гофре.

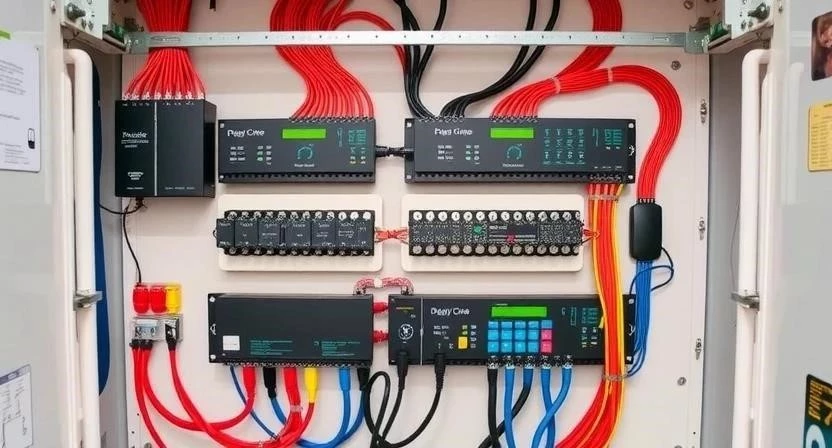

- Организация центрального узла (серверной или шкафа автоматизации).
- Установка и подключение распределительных коробок.
После завершения основных работ необходимо провести проверку. Технология монтажа умного дома подразумевает обязательный контроль качества на промежуточных этапах.
- Маркировка всех подошедших к коробкам кабелей.
- Прозвонка линий мультиметром на предмет замыканий.
- Тестовый запуск базовых модулей управления.
- Проверка целостности изоляции.
- Фиксация трасс в штробах.
Каждый этап занимает свое время. Например, разработка схемы может длиться неделю, а прокладка кабеля в квартире — около 4-5 дней. Один раз я забыл про маркировку, и в итоге потратил целый день, чтобы понять, какой провод идет к лампе в спальне. Никогда не пренебрегайте этим шагом!
При выполнении работ важно учитывать нюансы. Если вы используете гофру, не затягивайте ее слишком туго, чтобы не повредить изоляцию. Также следите за тем, чтобы в местах прохода через стены использовались специальные гильзы.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 7-14 дней | Нужна детальная схема |
| Штробление | 2-3 дня | Требуется пылесос |
| Прокладка кабеля | 3-5 дней | Соблюдение радиуса изгиба |
| Монтаж щита | 1-2 дня | Аккуратная укладка |
| Прозвонка | 0.5 дня | Обязательно мультиметром |
Важные нюансы
Безопасность превыше всего. Используйте только негорючие кабели с индексом «нг» для минимизации рисков при возгорании. Помните, что электромагнитные помехи от силовых кабелей могут влиять на работу слаботочных линий, поэтому старайтесь разносить их в разные штробы или использовать экранированную витую пару. Также учитывайте температурный режим: в неотапливаемых зонах кабель должен быть устойчив к перепадам температур.
Частые ошибки
Многие новички совершают одни и те же промахи. Главная ошибка — это экономия на сечении кабеля, что ведет к перегреву линий. Также часто забывают про резервные линии: если один контроллер выйдет из строя, весь дом может «ослепнуть». Еще одна проблема — неправильный выбор места для роутера или хаба; если поставить его в металлический шкаф, сигнал будет крайне слабым. И, конечно, отсутствие маркировки превращает ремонт в кошмар при эксплуатации.
Расчет стоимости
| Статья расходов | Количество | Цена (руб.) | Своими руками | С мастером | |
|---|---|---|---|---|---|
| Материалы (кабель, гофра) | 1 комплект | 45 000 | 45 000 | 45 000 | 45 000 |
| Оборудование (хаб, датчики) | 1 комплект | 60 000 | 60 000 | 60 000 | 60 000 |
| Работа электрика | — | 50 000 | 50 000 | 0 | 50 000 |
| ИТОГО | 155 000 | 105 000 | 155 000 |
Экономия при самостоятельном выполнении может составить около 50 000 рублей, но только если у вас есть необходимый инструмент и опыт.
Уход после завершения
После того как черновой этап завершен, не спешите заделывать штробы наглухо. Сначала протестируйте все узлы. Когда начнется чистовая отделка, важно не повредить датчики и выключатели. Регулярно обновляйте программное обеспечение контроллеров и проверяйте надежность соединений в распределительных коробках раз в год.
Альтернативные варианты
Выбор системы — это всегда компромисс. Я подготовил сравнение основных подходов, чтобы вам было проще определиться.
| Тип системы | Протокол | Плюсы | Минусы |
|---|---|---|---|
| Проводная | KNX | Максимальная надежность | Высокая цена, сложность |
| Гибридная | Zigbee + провод | Оптимальный баланс | Требует настройки хаба |
| Беспроводная | Wi-Fi | Дешево, легко ставить | Зависимость от интернета |
FAQ
Можно ли сделать умный дом после чистовой отделки?
Технически — да, но это будет стоить в разы дороже из-за необходимости штробления готовых стен и порчи отделки. Лучше закладывать систему заранее.
Какой кабель лучше использовать для датчиков?
Для передачи данных идеально подходит витая пара категории 5e или 6. Она обеспечивает стабильную передачу сигнала без помех.
Сколько времени занимает проектирование?
Обычно процесс занимает от одной до двух недель, в зависимости от сложности сценариев и площади объекта.
Нужен ли отдельный щиток для умного дома?
Да, я настоятельно рекомендую выделить отдельный щит или секцию, чтобы не смешивать силовые нагрузки и управляющие модули.
Что делать, если пропадет интернет?
Если вы выбрали локальную систему (Zigbee, KNX), дом продолжит работать по сценариям. Если всё завязано на облако (Wi-Fi), управление будет ограничено.
Можно ли комбинировать разные бренды оборудования?
Да, если они поддерживают единый протокол или интегрируются через универсальный хаб (например, Home Assistant).
Как защитить систему от скачков напряжения?
Обязательно устанавливайте реле напряжения в электрощит и используйте качественные блоки питания для контроллеров.
