Автоматизация крупного загородного коттеджа требует системного подхода к выбору управляющего протокола. Ошибки на этапе проектирования могут привести к тому, что стоимость системы вырастет вдвое, а время монтажа затянется на месяцы. Выбор протокола KNX часто становится определяющим фактором для владельцев премиальной недвижимости, стремящихся к максимальной надежности.
- Что представляет собой система KNX
- Технические параметры и устройство сети
- Процесс установки и монтажные работы
- Срок службы и эксплуатационные возможности
- Дизайн и интеграция в интерьер
- Расходы на реализацию проекта
- Преимущества и недостатки протокола
- Сферы применения и масштабы
- Советы профессиональных интеграторов
- Часто задаваемые вопросы
Что представляет собой система KNX
KNX — это открытый мировой стандарт для управления инженерными системами зданий. Его главная особенность заключается в децентрализованной архитектуре. В отличие от систем с единым центральным контроллером, здесь каждое устройство обладает собственным «интеллектом». Если один модуль выйдет из строя, остальные части сети продолжат работать в штатном режиме. Именно такая отказоустойчивость сделала протокол KNX стандартом в сегменте элитного жилья.
Технические параметры и устройство сети
Сеть строится по принципу шины, где данные передаются по выделенной кабельной линии. Топология может быть линейной, звездной или древовидной, что позволяет гибко масштабировать систему под любую площадь. Питание шины осуществляется через специальные блоки питания, обеспечивающие стабильное напряжение для всех участников обмена данными. Благодаря мультибрендовой совместимости, я могу комбинировать устройства разных производителей, если они сертифицированы по стандарту.
- Датчики освещенности и присутствия
- Реле управления нагрузкой
- Термостаты для климат-контроля
- Приводы штор и жалюзи
- Выключатели и сенсорные панели
- Шлюзы для интеграции сторонних систем
- IP-интерфейсы для удаленного доступа
- Блоки питания шины
Основные технические характеристики протокола представлены в таблице:
Таблица 1. Технические параметры протокола KNX
| Характеристика | Значение | Что означает |
| Тип передачи | Цифровая шина | Передача данных пакетами по кабелю |
| Топология | Любая (звезда, дерево, линия) | Способ соединения устройств в сеть |
| Напряжение шины | 29 В DC | Стабильное питание всех модулей |
| Совместимость | Мультибрендовая | Работа устройств разных марок в одной сети |
| Масштабируемость | Высокая | Возможность добавления новых модулей |
Процесс установки и монтажные работы
Монтаж KNX существенно отличается от обычной электрики. Требуется прокладка специального зеленого кабеля и установка модулей в распределительные щиты. Я лично участвовал в прокладке линий в одном коттедже и помню, как важно не пережать кабель при затяжке в гофру, иначе связь будет постоянно «отваливаться».
Список необходимых инструментов:
- Специальный инструмент для зачистки кабеля KNX
- Мультиметр для проверки напряжения на шине
- Набор прецизионных отверток
- Перфоратор для монтажа подрозетников
- Маркировочный принтер для кабелей
- Строительный уровень
- Обжимной инструмент
Пошаговая инструкция по монтажу системы:
- Проектирование топологии и создание базы данных (10–14 дней)
- Закупка сертифицированного оборудования (7–21 день)
- Прокладка шинного кабеля KNX по трассам (5–10 дней)

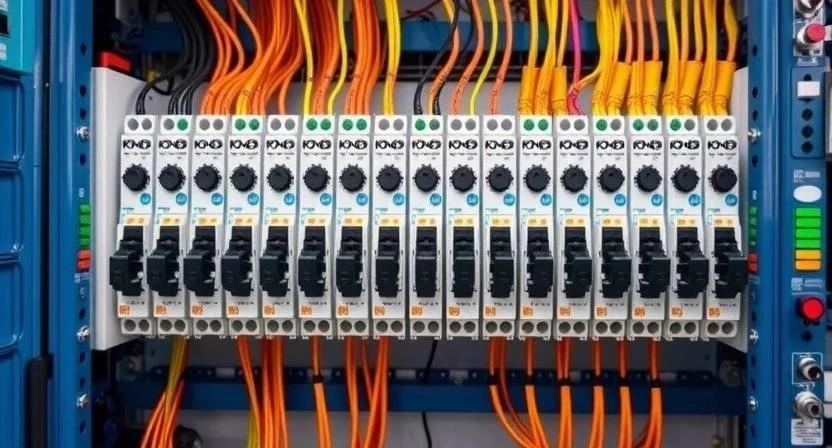

- Монтаж распределительных щитов и установка DIN-рейки (2–3 дня)
- Установка модулей управления и блоков питания (3–5 дней)
- Монтаж оконечных устройств: выключателей и датчиков (3–4 дня)
- Подключение силовых линий к исполнительным устройствам (2–3 дня)
- Программирование всей системы через ПО ETS (5–10 дней)
Меры безопасности: При работе с электрощитом обязательно используйте диэлектрические перчатки и защитные очки. Всегда проверяйте отсутствие напряжения перед началом работ. При монтаже на высоте используйте устойчивые лестницы и страховочные привязи.
Расчет стоимости работ и материалов:
При самостоятельном монтаже можно сэкономить на оплате труда, но я крайне не рекомендую так делать. Без лицензии и ПО ETS вы не сможете настроить логику работы. Программирование — это самая сложная часть, требующая высокой квалификации.
Таблица 2. Сравнение затрат на реализацию
| Статья расходов | Своими руками (только материалы) | С мастером (материалы + работа) | Экономия/Переплата |
| Закупка оборудования | 1 000 000 руб. | 1 000 000 руб. | 0 |
| Проектирование и ETS | 0 руб. (риск ошибок) | 250 000 руб. | -250 000 руб. |
| Монтажные работы | 0 руб. | 300 000 руб. | -300 000 руб. |
| 1 000 000 руб. | 1 550 000 руб. | -550 000 руб. |
Срок службы и эксплуатационные возможности
Компоненты KNX рассчитаны на десятилетия бесперебойной службы. Система обладает высокой устойчивостью к электромагнитным помехам, что критично для больших домов с мощным электрооборудованием. Главное преимущество — возможность модернизации. Вы можете добавить новые сценарии или датчики через 5 лет, не вскрывая стены и не меняя основную проводку.
Дизайн и интеграция в интерьер

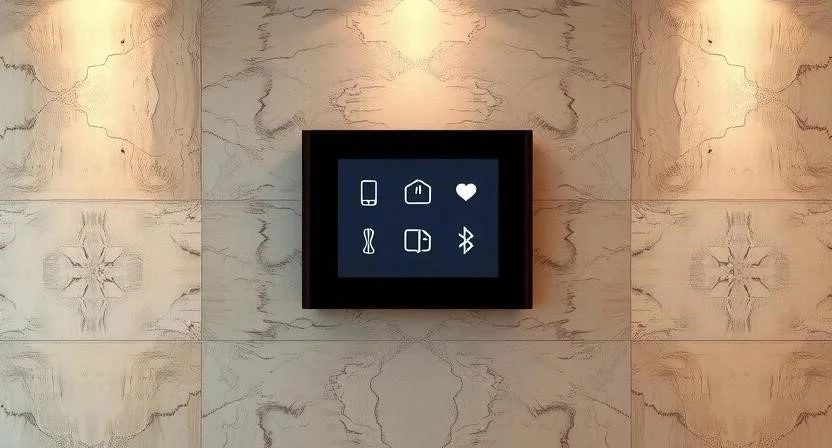

Внешний вид управления не ограничивается стандартными кнопками. Ведущие бренды предлагают дизайнерские панели из стекла, металла или даже натурального камня. Я часто вижу, как клиенты выбирают сенсорные панели, которые полностью сливаются со стеной, становясь частью интерьера. Это позволяет реализовать самые смелые дизайнерские решения без ущерба для функциональности.
Расходы на реализацию проекта
Бюджет системы складывается из трех крупных блоков: закупка «железа», проектирование и услуги программиста. Чем больше площадь дома, тем выше стоимость лицензий и оборудования.
Таблица 3. Анализ затрат на разных этапах
| Статья расходов | Описание | Доля в бюджете |
| Оборудование | Датчики, приводы, шина, блоки питания | ~60% |
| Проектирование | Создание схем и логики работы | ~15% |
| Программирование | Настройка через ПО ETS | ~20% |
| Монтаж | Физическая установка устройств | ~5% |
Преимущества и недостатки протокола
Для объективного понимания стоит рассмотреть обе стороны медали. Надежность системы KNX подтверждена десятилетиями эксплуатации в крупнейших зданиях мира, но цена входа в этот стандарт остается высокой.
Таблица 4. Сводная таблица плюсов и минусов
| Плюсы KNX | Минусы KNX |
| Высочайшая надежность (децентрализация) | Высокая начальная стоимость оборудования |
| Совместимость устройств разных брендов | Сложность самостоятельной настройки |
| Легкая модернизация без замены кабеля | Необходимость покупки дорогого ПО (ETS) |
| Масштабируемость на огромные площади | Требуется профессиональный монтаж |
Типичные ошибки при планировании:
- Экономия на блоках питания (приводит к сбоям всей шины).
- Отсутствие резервного запаса каналов в щите.
- Использование несертифицированного кабеля.
- Игнорирование этапа детального проектирования.
- Попытка настроить систему без профессионального программиста.
Сферы применения и масштабы
Протокол идеально подходит для автоматизации зон освещения, климат-контроля и управления шторами. Рекомендуемая площадь использования зависит от количества зон, которые вы хотите объединить в единую логику.
Таблица 5. Рекомендации по выбору компонентов по площади
| Площадь дома | Кол-во зон | Приоритетные задачи |
| До 150 м² | 5–10 | Свет, базовый климат, шторы |
| 150–400 м² | 15–30 | Полная автоматизация, безопасность, мультимедиа |
| От 400 м² | 50+ | Сложный климат-контроль, управление всеми инженерными системами |
Советы профессиональных интеграторов
При выборе оборудования я рекомендую ориентироваться на проверенные бренды, которые имеют широкую линейку совместимых устройств. Системные интеграторы советуют всегда закладывать 20% свободного места в распределительных щитах для будущего расширения. Также важно не забывать про IP-интерфейс — это «ворота», через которые вы сможете управлять домом со смартфона из любой точки мира.
Часто задаваемые вопросы
Будет ли работать дом, если пропадет интернет?
Да, KNX — это локальная система. Все сценарии, настроенные внутри шины, будут работать даже без доступа к сети.
Что произойдет, если один модуль выйдет из строя?
Благодаря децентрализации, выйдет из строя только эта функция. Остальные устройства продолжат работать как обычно.
Можно ли управлять KNX через Apple HomeKit или Google Home?
Напрямую — нет, но через специальный шлюз или IP-интерфейс это становится возможным.
Нужно ли менять проводку при добавлении новых функций?
Нет, если в кабельных трассах достаточно места для добавления новых датчиков или если вы используете беспроводные расширения KNX RF.
Насколько сложно самостоятельно настроить систему?
Очень сложно. Вам потребуется лицензионное ПО ETS и глубокие знания протокола.
Можно ли смешивать разные бренды в одной сети?
Да, это одно из главных преимуществ стандарта KNX.
Как долго окупается такая система?
KNX — это не про экономию на счетах, а про комфорт и надежность. Окупаемость за счет энергоэффективности может занять годы, но ценность недвижимости растет сразу.
