В закрытых офисных помещениях уровень углекислого газа растет стремительно, что приводит к быстрой утомляемости и снижению концентрации сотрудников. Реализация системы автоматического проветривания по датчику CO2 требует точного подбора оборудования и учета объемов воздухообмена. Проект может занять от двух до пяти рабочих дней в зависимости от сложности проводки. Правильная настройка автоматики поможет избежать духоты и поддержит стабильную работоспособность персонала.
Что нужно знать перед началом
Прежде чем приступать к закупке оборудования, необходимо оценить текущую систему вентиляции в офисе. Если естественный приток воздуха уже ограничен, одной установки датчика будет недостаточно — потребуется активное приточное устройство. Важно понимать, что концентрация CO2 измеряется в PPM (parts per million). Нормальным считается уровень до 800 PPM, тогда как значения выше 1000 PPM уже вызывают сонливость и головную боль.
Интеграция датчиков в существующую сеть может быть сложной задачей, если требуется скрытая проводка. Я всегда советую заранее планировать пути прохождения кабелей, чтобы не пришлось штробить готовые стены в разгар рабочего дня. Сложность проекта напрямую зависит от того, будет ли использоваться проводное соединение или беспроводные протоколы.
Необходимые материалы
Для создания надежной системы автоматизации потребуется качественный набор комплектующих. Я рекомендую использовать датчики типа NDIR, так как они обеспечивают высокую точность и долговечность измерений. Качество каждого элемента определяет, насколько стабильно будет работать умное проветривание офиса.
- Датчики CO2 (технология NDIR);
- Контроллеры управления (центральный узел);
- Сервоприводы для оконных рам или вентиляционных клапанов;
- Электрические реле для коммутации нагрузок;
- Кабель (медный, соответствующий типу передачи данных);
- Блоки питания с защитой от скачков напряжения;
- Монтажные коробки и распределительные щиты;
- Крепежные элементы (дюбели, саморезы, стяжки).
Таблица 1. Спецификация оборудования и примерные цены
| Наименование оборудования | Технические характеристики | Ориентировочная цена (руб.) |
| Датчик CO2 (NDIR) | Диапазон 0-5000 ppm, точность ±50 | 3 500 |
| Контроллер управления | Поддержка Wi-Fi/Zigbee, 4 входа/выхода | 5 000 |
| Сервопривод для окна | Усилие 100-200 Н, 12/24В | 4 500 |
| Приточный клапан | Регулируемая заслонка, 150 мм | 2 800 |
| Блок питания | Выход 12В, 2А, защита IP20 | 1 200 |
Необходимые инструменты
Потребуется профессиональный набор для электромонтажа и общестроительных работ. Качество инструмента напрямую влияет на аккуратность монтажа и скорость выполнения задач.
Таблица 2. Инвентарь для монтажа системы
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
| Перфоратор | Бурение отверстий в стенах | Обязательно | 8 000 |
| Мультиметр | Проверка напряжения и целостности цепей | Обязательно | 1 500 |
| Ноутбук | Настройка и программирование контроллера | Обязательно | 45 000 |
| Набор отверток | Подключение клемм и монтаж устройств | Обязательно | 1 200 |
| Стриппер | Зачистка изоляции проводов | Желательно | 800 |
Подготовка помещения
Организация рабочего пространства начинается с обеспечения свободного доступа к окнам и вентиляционным каналам. Важно заранее продумать, где будут проходить коммуникации, чтобы не мешать движению людей. Я всегда прошу заказчиков заранее освободить подоконники и зоны под окнами для проведения работ.
Защита офисной техники от пыли является критически важным этапом. При использовании перфоратора мелкая взвесь может попасть в компьютеры или серверное оборудование, что приведет к их поломке. Используйте плотную пленку и малярный скотч для герметизации рабочих мест.
Подготовка поверхности
Разметка мест установки датчиков должна производиться строго на уровне дыхания — примерно 1.5 метра от пола. Не размещайте устройства в «мертвых зонах», где воздух застаивается. Подготовка кабельных каналов или штроб для скрытой проводки питания должна выполняться до начала чистовой отделки. Проверьте готовность оконных рам к установке приводов: они должны быть прочными и не иметь сильных перекосов.
Пример из опыта: Однажды я монтировал систему в старом здании, где оконные рамы были настолько кривыми, что сервопривод просто не мог их закрыть без использования специальных резиновых прокладок. Всегда проверяйте геометрию проемов перед закупкой приводов.
Пошаговая инструкция
Процесс монтажа требует последовательности и соблюдения технологической дисциплины. Соблюдайте меры безопасности: работайте в защитных очках и перчатках, используйте исправный электроинструмент.
- Выбор места для датчика CO2 (30 мин): Найдите точку в центре рабочей зоны, вдали от сквозняков и источников тепла.

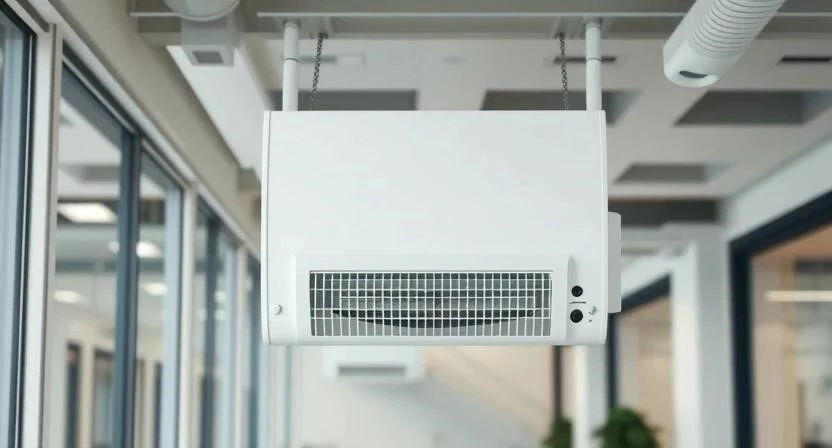

- Монтаж приточного устройства (1.5 часа): Установите бризер или приточный клапан в стене или оконном проеме.

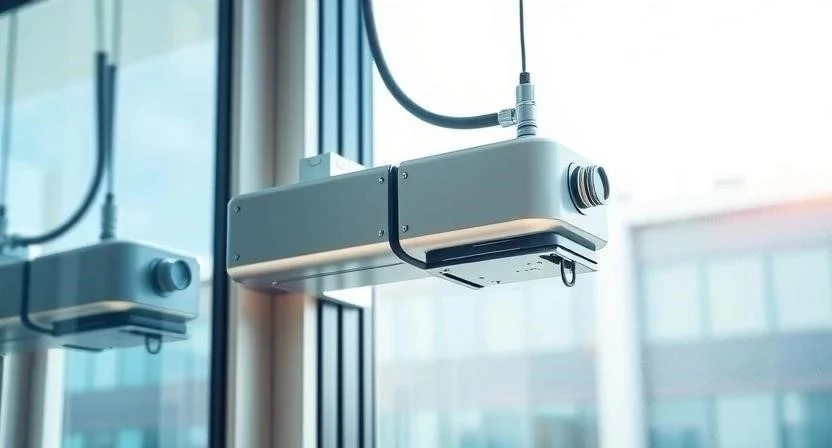

- Установка сервоприводов на окна (2 часа): Закрепите механизмы на створках, обеспечив плавность хода.
- Коммутация датчика с контроллером (1 час): Соедините сигнальные провода согласно схеме подключения.
- Подключение питания (45 мин): Подведите напряжение к контроллеру и блокам питания.
- Настройка порогов срабатывания (30 мин): Установите значение активации (например, 800 ppm).
- Программирование логики (1 час): Задайте сценарий: «если CO2 > 800, открыть клапан на 50%».
- Тестирование системы (45 мин): Используйте баллон с концентрированным CO2 для имитации присутствия людей.
- Пусконаладка и калибровка (1 час): Проверьте точность показаний датчика в разных условиях.
- Проверка герметичности (30 мин): Убедитесь, что при закрытии приводы плотно прижимают заслонки.
- Финальная проверка (20 мин): Протестируйте работу всей системы в автоматическом режиме.
Таблица 3. План-график работ по дням
| День | Вид работ | Детали |
| День 1 | Подготовка и разметка | Защита техники, штробление, разметка точек |
| День 2 | Монтаж оборудования | Установка притока, сервоприводов и датчиков |
| День 3 | Электромонтаж | Прокладка кабеля, подключение к контроллеру |
| День 4 | Настройка и тесты | Программирование, калибровка, проверка сценариев |
Важные нюансы
Стоит учесть особенности калибровки NDIR-датчиков: им требуется время для стабилизации показаний после включения. Также учитывайте влияние температуры и влажности на точность анализатора — резкие перепады могут давать погрешность. Выбирайте оборудование с поддержкой единых протоколов (Wi-Fi, Zigbee или проводное соединение), чтобы все устройства работали в одной экосистеме.
Пример из опыта: Я заметил, что если датчик установлен слишком близко к кондиционеру, поток холодного воздуха сбивает калибровку, и система начинает работать некорректно. Всегда делайте замеры в разных точках перед окончательной фиксацией устройства.
Частые ошибки
Типичные промахи новичков часто приводят к тому, что система становится бесполезной или даже раздражающей. Избегайте следующих ошибок:
- Установка датчика рядом с открытым окном или дверью;
- Неправильный расчет мощности притока на количество сотрудников;
- Игнорирование гистерезиса (задержки срабатывания), что ведет к постоянному хлопанью клапанов;
- Размещение датчика в зоне прямой видимости солнечных лучей;
- Использование слишком тонких проводов для мощных сервоприводов;
- Отсутствие защиты кабеля от механических повреждений;
- Монтаж датчика в местах с высокой влажностью без соответствующего класса защиты.
Пример из опыта: Один мой клиент установил датчик прямо над принтером. Из-за нагрева воздуха от аппарата показания постоянно зашкаливали, и вентиляция работала на износ, хотя в комнате было свежо.
Расчет стоимости
Финансовая составляющая зависит от выбранного подхода: самостоятельная сборка или покупка готового решения. Хотя самостоятельный монтаж кажется дешевле, профессиональные системы часто выигрывают в долговечности и энергоэффективности.
Таблица 4. Сравнение стоимости (на кабинет 30 кв.м.)
| Статья расходов | Своими руками (руб.) | С мастером/готовое (руб.) | Экономия/Разница |
| Оборудование | 15 000 | 35 000 | -20 000 |
| Расходные материалы | 2 000 | 5 000 | -3 000 |
| Работа специалиста | 0 | 15 000 | -15 000 |
| 17 000 | 55 000 | -38 000 |
Не забывайте про окупаемость. Повышение эффективности труда за счет свежего воздуха окупает затраты на систему уже через несколько месяцев работы офиса.
Уход после завершения
Поддержание системы в рабочем состоянии требует регулярности. Обязательно проводите очистку фильтров приточных устройств раз в 2-3 месяца. Проверяйте точность датчика раз в полгода, проводя контрольный замер. Также не забывайте обновлять прошивку контроллера, если производитель выпускает исправления для улучшения логики работы.
Альтернативные варианты
Рассмотреть можно и другие способы управления климатом. Центральная приточно-вытяжная вентиляция — самый надежный, но и самый дорогой вариант. Мобильные проветриватели проще в установке, но они не обеспечивают автоматизации. Ручной контроль по гигрометру или датчику температуры менее эффективен, так как не учитывает именно концентрацию углекислого газа.
FAQ
Как часто нужно калибровать датчик?
Рекомендуется проводить проверку точности раз в полгода.
Можно ли интегрировать систему в умный офис?
Да, если контроллер поддерживает протоколы Zigbee, Wi-Fi или Modbus.
Хватит ли одного датчика на большой open space?
Нет, для больших пространств необходимо устанавливать несколько датчиков в разных зонах.
Какая норма CO2 считается безопасной?
Оптимальным уровнем для офиса считается диапазон 400–800 ppm.
Насколько шумно работают приводы?
Современные сервоприводы работают практически бесшумно, уровень шума не превышает 30 дБ.
