Отключение электроэнергии превращает современный умный дом в набор бесполезных пластиковых коробок. Если роутер, контроллеры и датчики замолчат, вы мгновенно потеряете контроль над безопасностью, освещением и климатом. Резервное питание умного дома требует тщательного планирования, так как ошибка в расчетах приведет к быстрому разряду батарей или выходу электроники из строя. Подготовка системы обычно занимает около 2–3 дней, а стоимость качественных компонентов начинается от 35 000 рублей.
- Оценка сложности и предварительная подготовка
- Комплектация системы
- Инструментарий мастера
- Подготовка рабочего пространства
- Пошаговая технология монтажа
- Технические нюансы и важные детали
- Типичные ошибки новичков
- Расчет стоимости системы
- Обслуживание системы
- Альтернативные способы резервирования
- Часто задаваемые вопросы (FAQ)
Оценка сложности и предварительная подготовка
Организация бесперебойного электроснабжения — это задача среднего уровня сложности, требующая базовых знаний в области электротехники. Вам нужно понимать разницу между переменным и постоянным током, а также уметь пользоваться мультиметром. Я всегда советую планировать интеграцию системы в общую сеть в период, когда основные отделочные работы уже завершены, чтобы не повредить провода при монтаже.
Прежде чем закупать оборудование, определите список критических потребителей. Обычно это:
- Центральный хаб (сервер) управления;
- Wi-Fi роутер и сетевые коммутаторы;
- Датчики протечки воды и управления кранами;
- Система охранной сигнализации;
- Контроллеры освещения и управления шторами;
- Камеры видеонаблюдения;
- Блоки питания Zigbee/Z-Wave шлюзов;
- GSM-модули для уведомлений.
Комплектация системы
Для создания надежного узла резервирования потребуется специфическое оборудование. Я рекомендую делать упор на литий-железо-фосфатные (LiFePO4) аккумуляторы, так как они служат в разы дольше свинцовых аналогов. Ниже приведен список необходимых позиций.
- Инвертор с чистой синусоидой;
- Аккумуляторная батарея (LiFePO4 или AGM);
- Контроллер заряда;
- Провода соответствующего сечения (минимум 6 мм² для силовых линий);
- Наконечники для кабеля;
- Клеммники для соединения;
- DIN-рейка для монтажа в щитке;
- Защитные автоматы и предохранители.
| Материал | Количество (на среднюю систему) | Примерная цена за ед. | |
|---|---|---|---|
| ИБП (Инвертор/Зарядка) | 1 шт. | 15 000 руб. | 15 000 руб. |
| Аккумулятор LiFePO4 (50Ah) | 1 шт. | 25 000 руб. | 25 000 руб. |
| Кабель медный (м) | 5 м | 150 руб./м | 750 руб. |
| Автомат защиты (16А) | 2 шт. | 500 руб. | 1 000 руб. |
| Комплект клемм и наконечников | 1 набор | 1 200 руб. | 1 200 руб. |
Инструментарий мастера
Качественный монтаж невозможен без правильного инструмента. Использование кусачек вместо специализированного стриппера может повредить жилы провода, что приведет к плохому контакту. Я подготовил таблицу с перечнем того, что должно быть в вашем чемодане.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения и проверка цепи | Обязательно | 1 500 руб. |
| Стриппер | Зачистка изоляции проводов | Обязательно | 800 руб. |
| Пресс-клещи | Обжим наконечников | Обязательно | 2 500 руб. |
| Набор отверток | Затяжка клемм и винтов | Обязательно | 1 200 руб. |
| Шуруповерт | Монтаж DIN-рейки и боксов | Желательно | 4 000 руб. |
| Маркировочный принтер | Подпись проводов и автоматов | Желательно | 3 500 руб. |
| Индикаторная отвертка | Быстрая проверка фазы | Обязательно | 200 руб. |
Подготовка рабочего пространства
Выбор места для установки системы критически важен. ИБП и аккумуляторы выделяют тепло при работе, поэтому в месте установки должна быть естественная вентиляция. Я советую избегать установки оборудования в тесных, неотапливаемых нишах, так как при низких температурах емкость аккумуляторов резко падает.

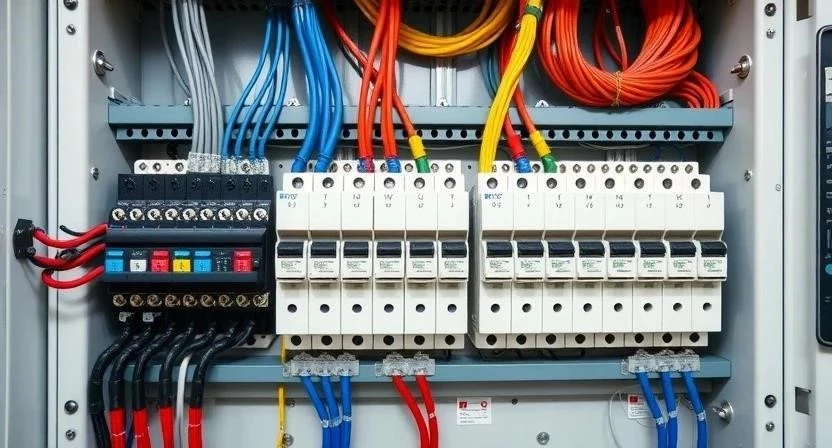

Перед началом работ необходимо подготовить электрический щиток. Убедитесь, что на DIN-рейке достаточно свободного места для новых модулей. Если места в основном щите нет, предусмотрите установку отдельного защитного бокса. Обязательно проверьте надежность заземления в этой точке — без него защита электроники будет неполноценной.
Пошаговая технология монтажа
Процесс создания системы резервного питания требует строгого соблюдения последовательности. Не пытайтесь соединять провода «на весу», это приведет к искрению и пожару. Следуйте этому плану:
- Аудит потребителей (1 час): Составьте список всех устройств и их суммарной мощности в Ваттах.
- Расчет емкости (1 час): Вычислите, сколько часов должна работать система, исходя из мощности.
- Закупка комплектующих (1 день): Приобретите оборудование согласно смете.
- Подготовка щитка (2 часа): Очистите место, установите дополнительные DIN-рейки.
- Монтаж защиты (0.5 часа): Установите автоматы и предохранители.
- Установка ИБП (1 час): Закрепите инвертор на рейку или в бокс.
- Подключение АКБ (1 час): Соедините аккумулятор с инвертором, соблюдая полярность!
- Коммутация нагрузки (1 час): Подключите критические узлы через выделенную линию.
- Заземление (1 час): Подсоедините корпус оборудования к шине заземления.
- Настройка ПО (1 час): Настройте параметры заряда и пороги отключения.
- Тестирование (2 часа): Отключите основное питание и проверьте переход на резерв.
- Финальная проверка (0.5 часа): Убедитесь в отсутствии нагрева контактов.
| Этап | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 2 часа | Точный расчет мощности важен для выбора АКБ |
| Монтаж оборудования | 4 часа | Используйте только качественные наконечники |
| Подключение АКБ | 1 час | Строго соблюдайте полярность (+ и -) |
| Настройка и тест | 3 часа | Проверьте время переключения на резерв |
При выполнении работ я столкнулся с тем, что многие забывают про сечение кабеля между аккумулятором и инвертором. Если взять слишком тонкий провод, он начнет греться при больших токах разряда, что может привести к оплавлению изоляции. Всегда берите провод с запасом по сечению.
Технические нюансы и важные детали
Существует несколько критических факторов, которые определяют долговечность вашей системы. Во-первых, это форма выходного сигнала. Для чувствительной электроники (серверов, роутеров, блоков питания) жизненно необходима чистая синусоида. Дешевые инверторы с аппроксимированной синусоидой могут вызвать гул в трансформаторах или постоянные перезагрузки умных хабов.
Во-вторых, обращайте внимание на время переключения. Для большинства роутеров допустимо время около 10-20 мс, но некоторые серверы могут «упасть» даже при такой задержке. В таких случаях лучше использовать онлайн-ИБП (Double Conversion), которые выдают питание непрерывно.
Я однажды допустил ошибку, установив систему в закрытый шкаф без вентиляции. Через месяц аккумуляторы начали вздуваться из-за перегрева при зарядке. Не повторяйте этот опыт — обеспечьте приток воздуха.
Типичные ошибки новичков
Многие пытаются сэкономить и совершают ошибки, которые стоят дороже исправления. Вот основные из них:
- Использование автомобильных аккумуляторов (они не предназначены для глубокого разряда и выделяют вредные газы в закрытых помещениях);
- Отсутствие предохранителя между аккумулятором и инвертором (при коротком замыкании АКБ может буквально взорваться);
- Неправильный расчет сечения кабеля (приводит к потере напряжения и перегреву);
- Перегрузка системы (попытка запитать от одного ИБП еще и чайник или обогреватель);
- Игнорирование защиты от переполюсовки.
Расчет стоимости системы
| Параметр | 2 часа (Бюджет) | 6 часов (Средний) | 12 часов (Премиум) |
|---|---|---|---|
| Мощность нагрузки | 100 Вт | 100 Вт | 100 Вт |
| Тип АКБ | AGM 40Ah | LiFePO4 60Ah | LiFePO4 120Ah |
| Стоимость оборудования | 18 000 руб. | 45 000 руб. | 85 000 руб. |
| Работа мастера | 5 000 руб. | 8 000 руб. | 12 000 руб. |
| 23 000 руб. | 53 000 руб. | 97 000 руб. | |
| 18 000 руб. |
Если вы монтируете систему самостоятельно, вы экономите от 5 000 до 12 000 рублей. Однако помните, что ошибки в электрике могут стоить гораздо дороже.
Обслуживание системы
После завершения монтажа работа не заканчивается. Чтобы система не подвела в критический момент, соблюдайте правила профилактики:
- Раз в полгода проверяйте затяжку всех клеммных соединений (от вибраций и температурных перепадов они могут ослабнуть);
- Проверяйте реальную емкость аккумуляторов, имитируя отключение сети;
- Очищайте корпус ИБП и вентиляционные отверстия от пыли;
- Следите за обновлениями прошивки контроллеров и инвертора;
- Проверяйте уровень электролита, если используете не LiFePO4, а свинцово-кислотные АКБ.
Альтернативные способы резервирования
ИБП — не единственный вариант. Рассмотрим другие решения:
- Бензиновые/газовые генераторы: Отлично подходят для длительных отключений, но требуют установки на улице, заправки топливом и шумят.
- Солнечные панели: Идеально для загородных домов, обеспечивают почти бесконечную автономность, но зависят от погоды и требуют больших вложений.
- Портативные зарядные станции: Удобны для роутера и ноутбука, но имеют ограниченную мощность и их сложно интегрировать в щиток.
Часто задаваемые вопросы (FAQ)
Сколько продержится умный дом на одном аккумуляторе?
Зависит от нагрузки. Если потребление составляет 50 Вт (роутер + хаб + пара датчиков), то аккумулятор емкостью 60 Ач продержит систему около 10-12 часов.
Можно ли питать холодильник от этой системы?
Обычный ИБП для умного дома не потянет пусковые токи холодильника. Для этого нужен мощный инвертор с запасом по мощности в 5-7 раз выше номинала холодильника.
Какой тип аккумуляторов безопаснее для квартиры?
Однозначно LiFePO4. Они не выделяют токсичных газов при зарядке и крайне устойчивы к глубокому разряду и перегреву.
Как настроить уведомление в Telegram об отключении света?
Большинство современных хабов (например, Home Assistant) позволяют настроить сценарий: если статус сетевого адапта меняется на «Battery», отправить сообщение через бота в Telegram.
Меры безопасности: Всегда работайте в перчатках и защитных очках. При работе с аккумуляторами обеспечьте проветривание. Никогда не оставляйте незакрепленные провода под напряжением.
