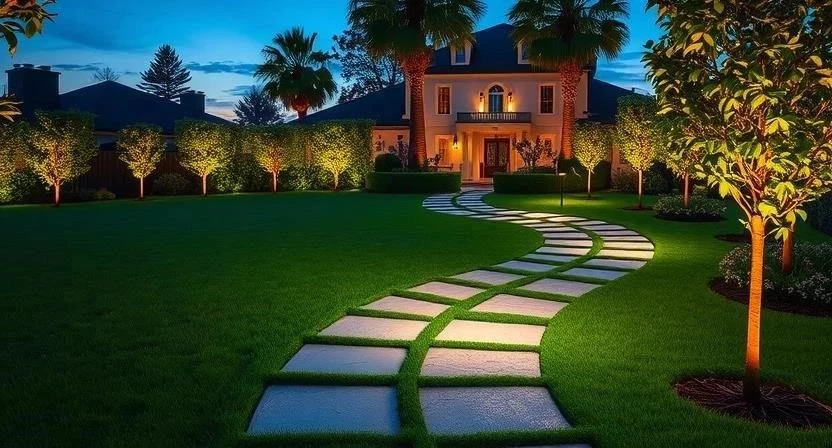

Поддержание идеального газона и освещение садовых тропинок требует регулярного внимания и больших временных затрат. Создание автономного участка превращает обычный дачный надел в высокотехнологичное пространство, где растения получают воду вовремя, а дорожки подсвечиваются в сумерках. Проектирование и монтаж такой системы может занять около двух недель интенсивных работ, а бюджет проекта сильно зависит от выбранного оборудования. Правильно настроенный умный сад экономит ресурсы и позволяет владельцу отдыхать, а не заниматься рутинным трудом.
Что нужно знать перед началом
Прежде чем закупать оборудование, необходимо оценить масштаб участка и составить детальную схему. Вам потребуется понимание основ электрики для монтажа освещения и базовые навыки сантехника для сборки узла водозабора. Я всегда советую начинать с замера площадей под полив и длины всех планируемых дорожек. Также важно заложить в бюджет время на пусконаладку, так как автоматика требует тонкой настройки сценариев. Планируйте работы на период, когда нет затяжных дождей, чтобы земля была податливой для копки.
Необходимые материалы
Для качественного монтажа важно использовать долговечные комплектующие, которые не разрушатся под воздействием влаги и перепадов температур. Я рекомендую отдавать предпочтение ПНД трубам, так как они гибкие и устойчивы к коррозии. Ниже представлен перечень основных позиций, которые понадобятся для реализации проекта.
- Трубы ПНД различного диаметра для магистралей и разводки;
- Фитинги (угольники, тройники, муфты) для соединения труб;
- Форсунки и роторные дождеватели для равномерного орошения;
- Электромагнитные клапаны для управления зонами полива;
- Кабель ВВГнг для безопасного прокладки электросети;
- Светодиодные садовые светильники с защитой от влаги;
- Контроллер автополива (Wi-Fi или проводной);
- Датчики влажности почвы и датчик дождя;
- Коннекторы и распределительные коробки для соединений;
- Герметик и изолента для защиты контактов.
Таблица 1: Список материалов с нормами расхода и средними ценами
| Материал | Примерный расход на 6 соток | Средняя цена за ед. | |
|---|---|---|---|
| Труба ПНД (25-32 мм) | 150 метров | 80 руб./м | 12 000 руб. |
| Форсунки/Дождеватели | 15-20 шт. | 600 руб./шт. | 12 000 руб. |
| Электромагнитный клапан | 4 шт. | 1 500 руб./шт. | 6 000 руб. |
| Светильники садовые | 10 шт. | 1 200 руб./шт. | 12 000 руб. |
| Контроллер (умный) | 1 шт. | 5 000 руб./шт. | 5 000 руб. |
Необходимые инструменты
Качественный монтаж невозможен без правильного инструментария. Если вы планируете делать всё самостоятельно, некоторые позиции лучше взять в аренду, чтобы не тратить лишние деньги на разовую покупку.
- Лопата штыковая для рытья траншей;
- Труборез для ровного среза ПНД труб;
- Ключи для фитингов и разводные ключи;
- Перфоратор для подготовки отверстий;
- Мультиметр для проверки целостности кабеля;
- Отвертки набора различных размеров;
- Строительный уровень для проверки уклонов;
- Аренда траншеекопателя (как отличная альтернатива ручному труду).
Подготовка территории
Первым делом нужно провести разметку будущих трасс. Я использую садовый шнур и колышки, чтобы четко обозначить, где пойдут трубы, а где — кабель. Важно заранее предусмотреть защиту существующих насаждений, чтобы при копании не повредить корни деревьев. Определите место для установки узла управления — он должен находиться в сухом, защищенном от прямых солнечных лучей месте, желательно с доступом к водопроводу и электричеству.
Подготовка поверхности
Процесс начинается с копки траншей. Глубина должна учитывать уровень промерзания почвы в вашем регионе, чтобы трубы не выдавило зимой. Я всегда создаю небольшую песчаную подушку на дне траншеи, чтобы исключить повреждение пластика острыми камнями. При прокладке коммуникаций под дорожками обязательно проверяйте уклоны для обеспечения дренажа. Для установки светильников подготовьте основания, которые обеспечат их устойчивость и правильный угол наклона светового потока.
Пошаговая инструкция по монтажу
Соблюдение последовательности этапов гарантирует, что система будет работать без сбоев. Я разделил процесс на логические шаги, каждый из которых занимает определенное время.
Таблица 2: Пошаговый график выполнения работ
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| 1. Проектирование зон | 1 день | Важно учесть тени и рельеф |
| 2. Земляные работы | 3 дня | Тяжелый физический труд |
| 3. Укладка магистрали | 1 день | Соблюдение уклонов |
| 4. Монтаж клапанов | 1 день | Герметичность соединений |
| 5. Электромонтаж | 1 день | Использование гофры |
| 6. Установка светильников | 1 день | Настройка направления света |
| 7. Монтаж форсунок | 1 день | Проверка радиуса полива |
| 8. Сборка узла насоса | 1 день | Подключение к водозабору |
| 9. Настройка контроллера | 0.5 дня | Программирование сценариев |
| 10. Пусконаладка | 0.5 дня | Тест под давлением |
| 11. Засыпка траншей | 1 день | Восстановление газона |
- Шаг 1: Проектирование зон полива и освещения. Нарисуйте план, где каждая зона будет иметь свой клапан и свой светильник.
- Шаг 2: Земляные работы и рытье траншей. Копайте траншеи глубиной 30-50 см.
- Шаг 3: Укладка магистрального трубопровода. Соединяйте трубы ПНД, проверяя стыки.
- Шаг 4: Монтаж электромагнитных клапанов и разводка по зонам. Установите клапаны в специальные монтажные колодцы.
- Шаг 5: Прокладка электрического кабеля в гофре. Кабель должен лежать в защитной оболочке.

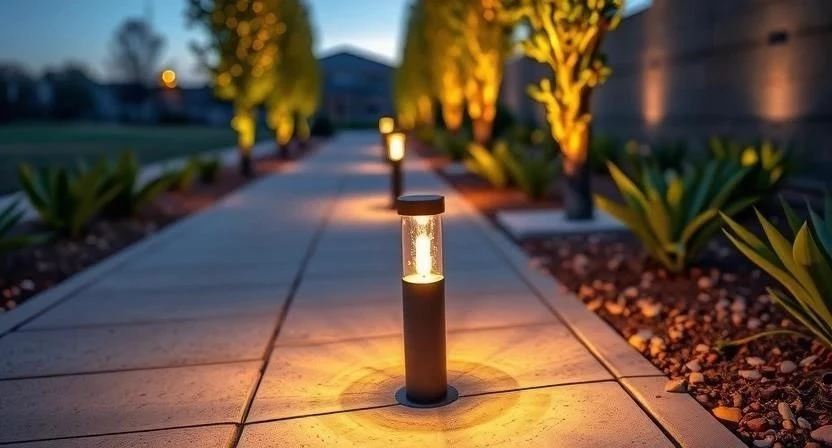

- Шаг 6: Установка и подключение садовых светильников. Крепите их к подготовленным основаниям.

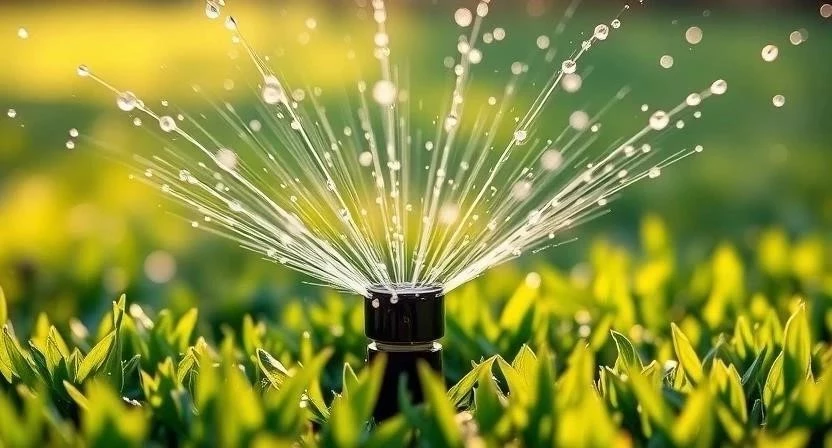

- Шаг 7: Монтаж дождевателей и форсунок. Выставляйте их так, чтобы зоны полива перекрывали друг друга.
- Шаг 8: Сборка узла водозабора и насоса. Подключите насосную станцию к системе.

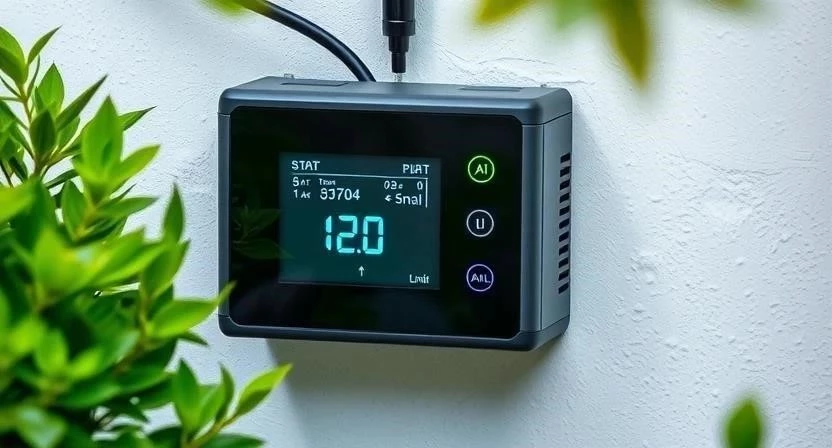

- Шаг 9: Подключение контроллера и настройка сценариев. Настройте Wi-Fi соединение и время полива.
- Шаг 10: Пусконаладочные работы и проверка герметичности. Включите систему и ищите протечки.
- Шаг 11: Обратная засыпка и восстановление газона. Аккуратно засыпьте траншеи и уплотните грунт.
Пример из опыта: Когда я впервые запускал систему, я забыл проверить давление в магистрали до установки форсунок. В итоге один из стыков разгерметизировался, и мне пришлось перекапывать часть участка. Всегда проверяйте систему на «сухую» герметичность перед засыпкой.
Важные нюансы
При работе с коммуникациями на улице нельзя игнорировать технические параметры. Глубина промерзания почвы — критический фактор; если оставить трубы слишком высоко, зимой их разорвет льдом. Рабочее давление в системе должно соответствовать характеристикам форсунок, иначе полив будет неравномерным. Для освещения крайне важна мощность трансформатора: он должен иметь запас по мощности 20-30% от общей нагрузки светильников. Обязательно выбирайте оборудование с классом защиты не ниже IP65 или IP67, чтобы влага не попала внутрь контактов.
Частые ошибки
Многие новички совершают одни и те же промахи, которые приводят к поломке оборудования. Чтобы не повторять чужих ошибок, следуйте этим правилам:
- Никогда не используйте бытовые удлинители для уличного освещения.
- Не забывайте устанавливать датчик дождя, иначе полив будет идти даже в ливень.
- Избегайте неправильного расчета гидравлики (слишком много форсунок на один клапан).
- Не допускайте перехлеста зон освещения, создавая слепые пятна или лишние блики.
- Не экономьте на качестве кабеля и изоляции.
Пример из опыта: Я однажды решил сэкономить и не поставил датчик дождя. В итоге после затяжных дождей мой газон превратился в болото, потому что контроллер продолжал поливать по расписанию.
Расчет стоимости
Таблица 3: Смета реализации проекта для участка 6 соток
| Статья расходов | Бюджетный вариант (руб) | Премиум вариант (руб) | Своими руками | С мастером |
|---|---|---|---|---|
| Оборудование полива | 25 000 | 70 000 | 25 000 | 70 000 |
| Освещение | 15 000 | 50 000 | 15 000 | 50 000 |
| Материалы (трубы, кабель) | 10 000 | 25 000 | 10 000 | 25 000 |
| Работа мастера | — | — | 0 | 45 000 |
| ИТОГО | 50 000 | 145 000 | 50 000 | 190 000 |
Уход после завершения
Автоматика требует обслуживания. Перед наступлением первых заморозков обязательно проведите консервацию: продуйте систему сжатым воздухом, чтобы удалить остатки воды из труб и клапанов. Регулярно чистите форсунки от песка и мелкого мусора, который может забить отверстия. Весной не забудьте проверить контакты освещения на предмет окисления и убедиться, что датчики влажности работают корректно.
Альтернативные варианты
Если спринклерный полив кажется вам слишком сложным, рассмотрите капельный полив — он эффективнее для грядок и кустарников. Для освещения можно использовать светильники на солнечных батареях, что избавит от необходимости прокладки кабеля, но они менее мощные. Также современным решением являются беспроводные Zigbee датчики, которые легко интегрируются в систему умного дома без лишних проводов.
Таблица 4: Сравнение типов освещения
| Характеристика | Светодиодные (LED) | Галогенные |
|---|---|---|
| Энергопотребление | Очень низкое | Высокое |
| Срок службы | До 50 000 часов | Около 2 000 часов |
| Нагрев корпуса | Минимальный | Сильный |
| Цена установки | Выше начальная | Ниже начальная |
FAQ
Можно ли совместить автополив с системой Умный дом?
Да, современные Wi-Fi контроллеры легко подключаются к экосистемам вроде Apple HomeKit или Mi Home.
Какой насос выбрать для системы?
Выбирайте насос, давление которого превышает суммарное сопротивление всех форсунок и потери в трубах на 1-1.5 бара.
Нужно ли выкапывать трубы на зиму?
Нет, если они уложены ниже глубины промерзания или система полностью продута воздухом.
Как защитить светильники от влаги?
Используйте только модели с индексом защиты IP65 и выше, а все соединения делайте в герметичных коробках.
Сколько воды потребляет система за цикл?
Зависит от площади и типа форсунок, в среднем на 6 сотках это может быть от 500 до 1500 литров за раз.
Можно ли управлять поливом удаленно?
Да, через мобильное приложение при наличии Wi-Fi или GSM-модуля в контроллере.
Что делать, если засорилась форсунка?
Снимите её и промойте под проточной водой, если не помогло — замените на новую.
