Создание системы, где голосовое управление светом без интернета работает стабильно, требует точного подбора компонентов и понимания принципов локальной обработки сигналов. Сложность реализации проекта среднего уровня составляет около 7 из 10, а базовый бюджет на компоненты начинается от 5 000 рублей. Весь процесс монтажа и настройки занимает примерно 6 часов чистого времени. Правильная архитектура оффлайн умного дома исключает задержки, свойственные облачным решениям, и обеспечивает полную конфиденциальность данных.
- Что нужно знать перед началом
- Необходимые материалы
- Необходимые инструменты
- Подготовка помещения
- Подготовка поверхности
- Пошаговая инструкция
- Важные нюансы
- Частые ошибки
- Расчет стоимости
- Уход после завершения
- Альтернативные варианты
- FAQ
- Работает ли система при отключении света?
- Сколько команд можно записать?
- Как добавить новых пользователей?
Что нужно знать перед началом
Принцип работы локального распознавания речи заключается в обработке звуковых волн непосредственно на микроконтроллере или локальном шлюзе, без отправки данных на удаленные серверы. Это критически важно для обеспечения быстродействия и безопасности. При выборе протокола связи стоит ориентироваться на Zigbee или Bluetooth, так как они потребляют меньше энергии и создают стабильную mesh-сеть. Я часто сталкиваюсь с тем, что пользователи выбирают Wi-Fi, но для полностью автономной работы лучше использовать локальный сервер, например, на базе Home Assistant.
Оценка сложности проекта зависит от количества осветительных приборов. Для одной комнаты достаточно одного модуля, но для всей квартиры потребуется прокладка дополнительных линий или установка нескольких контроллеров. Я рекомендую заранее продумать схему подключения, чтобы избежать переделок после чистовой отделки.
Необходимые материалы
Для сборки системы потребуются специализированные компоненты, способные обрабатывать команды без обращения к облаку. Основу составляют голосовые модули с встроенным оффлайн распознаванием речи, которые содержат готовый голосовой движок. Контроллеры (например, на базе Arduino или Raspberry Pi) выступают в роли «мозга» системы, а реле отвечают за непосредственное включение нагрузки. Важно подбирать блоки питания с запасом по мощности, чтобы избежать просадок напряжения при срабатывании реле.
- Голосовые модули (Offline Voice Recognition Module)
- Микроконтроллеры (Arduino, ESP32 или Raspberry Pi)
- Электрические реле (на 5А, 10А или 16А в зависимости от нагрузки)
- Блоки питания (DC 5V или 12V)
- Соединительные провода (сечением 0.5-0.75 мм²)
- Локальный шлюз (Zigbee или Bluetooth)
- Датчики присутствия и освещенности
- Микрофонные модули с высокой чувствительностью
Чтобы правильно рассчитать количество материалов, нужно умножить число точек освещения на количество необходимых реле и модулей. Для каждого реле требуется отдельный блок питания или общая шина питания, если это предусмотрено схемой.
| Материал | Количество (на 1 комнату) | Расход на м2 (ориентир) | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Голосовой модуль | 1 шт. | — | 800 руб. | 800 руб. |
| Контроллер (ESP32) | 1 шт. | — | 450 руб. | 450 руб. |
| Реле 10А | 2 шт. | — | 250 руб. | 500 руб. |
| Блок питания 5V | 1 шт. | — | 350 руб. | 350 руб. |
| Провод соединительный | 5 м | 0.1 м | 40 руб./м | 200 руб. |

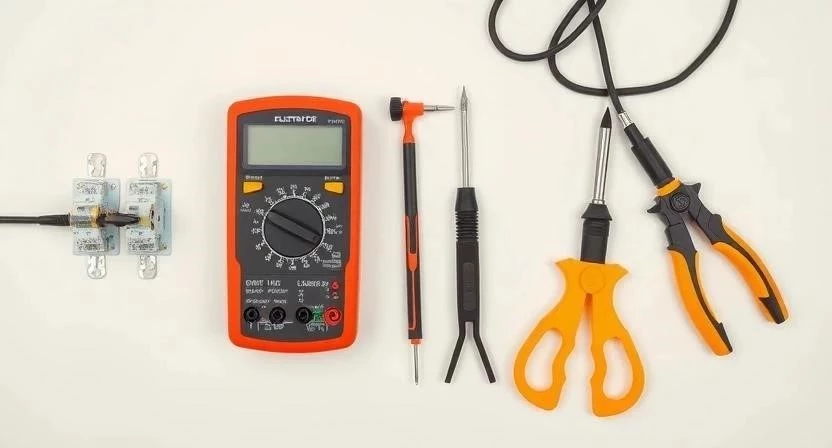

Необходимые инструменты
Качественный электромонтаж невозможен без правильного инструментария. Для работы с электроникой обязательно наличие паяльника с регулировкой температуры. Для проверки цепей и наличия напряжения потребуется мультиметр. Если планируется установка модулей в стену, понадобятся инструменты для подготовки поверхности.
- Паяльник с тонким жалом
- Мультиметр (цифровой)
- Набор отверток (шлицевые и крестовые)
- Стриппер (для снятия изоляции)
- Компьютер для прошивки контроллера
- Инструмент для зачистки проводов
- Строительный уровень
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Паяльник | Монтаж электронных компонентов | Обязательно | 1200 |
| Мультиметр | Проверка полярности и напряжения | Обязательно | 800 |
| Набор отверток | Сборка подрозетников и клемм | Обязательно | 500 |
| Стриппер | Быстрая зачистка проводов | Желательно | 400 |
| Компьютер | Настройка прошивки и команд | Обязательно | — |
Подготовка помещения
Первым делом необходимо обеспечить безопасность. Обязательно обесточьте электросеть в щитке перед началом любых работ. Я рекомендую использовать индикаторную отвертку, чтобы убедиться в отсутствии напряжения на проводах. После этого демонтируйте старые выключатели, аккуратно извлекая их из подрозетников. Чтобы пыль от штробления или демонтажа не испортила мебель, накройте её защитной пленкой или плотной тканью.
Подготовка поверхности
Если планируется скрытый монтаж, потребуется штробление стен под кабели. Я советую использовать алмазное бурение для чистого реза. Важным нюансом является установка глубоких подрозетников. Обычные коробки часто слишком малы для размещения реле и блоков питания вместе с проводами. Перед установкой оборудования проверьте надежность контактов в существующих точках подключения. Неровные края подрозетника могут помешать плотному прилеганию выключателя, поэтому края стоит зачистить.
Пошаговая инструкция
Процесс создания системы требует последовательности. Я разделил работу на 12 ключевых этапов, чтобы вы ничего не упустили.
- Подготовка прошивки микроконтроллера на компьютере (40 мин).
- Запись и тестирование голосовых команд в спокойной обстановке (30 мин).
- Сборка и пайка микрофонного модуля к контроллеру (25 мин).
- Подготовка реле и проверка его срабатывания от низкого напряжения (15 мин).
- Демонтаж старого выключателя и проверка фазы (10 мин).

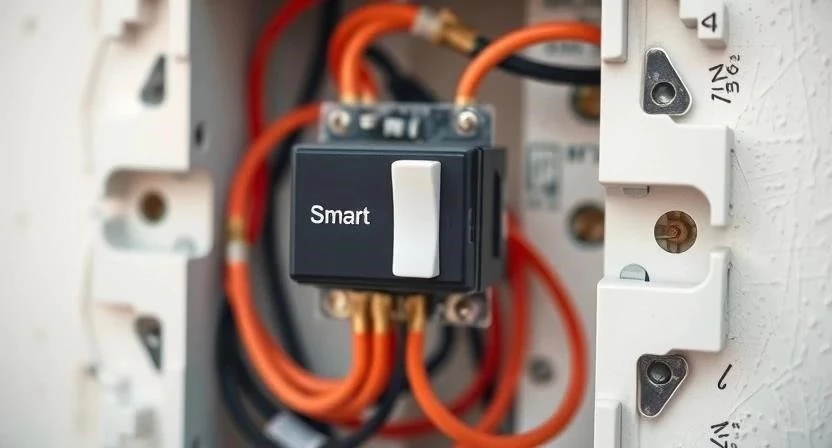

- Монтаж реле в глубокий подрозетник (25 мин).
- Подключение силовых проводов к контактам реле (20 мин).
- Установка блока питания для питания электроники (20 мин).
- Прокладка и фиксация кабеля к микрофонному модулю (30 мин).
- Монтаж микрофона в доступном для звука месте (15 мин).
- Калибровка чувствительности микрофона под акустику комнаты (20 мин).
- Финальное тестирование всей системы под нагрузкой (15 мин).
Когда я монтировал реле в подрозетник, я столкнулся с тем, что стандартные коробки слишком тесные для размещения блока питания и реле одновременно. Всегда закладывайте запас пространства.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Прошивка | 40 | Нужна стабильная связь с ПК |
| Монтаж реле | 25 | Важна фиксация в подрозетнике |
| Подключение | 20 | Соблюдайте полярность! |
| Калибровка | 20 | Проверяйте при разной громкости |
Важные нюансы
Выбор места для микрофона определяет успех всей системы. Избегайте «акустических теней» — мест, где звук гасится мебелью или перегородками. Также крайне важно фильтровать фоновые шумы. Если микрофон будет стоять слишком близко к телевизору или кондиционеру, система будет постоянно ложно срабатывать. Стабильность питания модулей — еще один критический момент. Резкие скачки напряжения могут привести к перезагрузке контроллера и потере команд.
Частые ошибки
Новички часто допускают ошибки, которые приводят к поломке оборудования или некорректной работе. Я советую обратить внимание на следующий список:
- Нарушение полярности при подключении питания (сгорает контроллер).
- Использование слишком слабых блоков питания, не выдерживающих пиков нагрузки.
- Установка микрофона вблизи шумной бытовой техники.
- Использование тонких проводов для силовых цепей (риск перегрева).
- Отсутствие защиты электроники от наводок силовых кабелей.
Однажды при установке я забыл про фильтрацию шумов, и система срабатывала на обычный разговор по телефону. Это был ценный урок.
Расчет стоимости
Стоимость автономного управления складывается из цены компонентов и стоимости работ. Готовые облачные системы (например, популярные бренды с Wi-Fi) стоят дороже из-за маркетинга и лицензий. Сборка своими руками позволяет существенно сэкономить. Основные факторы цены: тип контроллера, количество реле и сложность прокладки кабеля.
| Статья расходов | Количество | Цена (руб.) | Своими руками | С мастером | |
|---|---|---|---|---|---|
| Компоненты | 1 комплект | 3500 | 3500 | 3500 | 3500 |
| Монтажные работы | — | 4000 | 4000 | 0 | 4000 |
| Расходники | 1 комплект | 500 | 500 | 500 | 500 |
| ИТОГО | — | — | 8000 | 4000 | 8000 |
Экономия при самостоятельном монтаже может достигать 50% от общей сметы.
Уход после завершения
После завершения работ не оставляйте систему без внимания. Регулярно проверяйте надежность контактов в подрозетниках. Если вы добавляли новые команды в локальную базу, убедитесь, что они корректно распознаются. Также важно периодически очищать отверстия микрофона от пыли, чтобы не снижать его чувствительность. Я советую раз в полгода проводить тестовый запуск всех сценариев.
Альтернативные варианты
Если самостоятельная сборка на микроконтроллерах кажется слишком сложной, можно рассмотреть управление через локальный сервер Home Assistant. Это даст больше возможностей, но потребует наличия постоянно включенного мини-компьютера. Также существуют решения с использованием ИК-пультов и датчиков присутствия, которые работают в связке с голосовым модулем, создавая более комплексную автоматизацию.
FAQ
Работает ли система при отключении света?
Если у вас есть источник бесперебойного питания (ИБП) для контроллера и блока питания, то система будет работать. Однако сами осветительные приборы без электричества светить не будут.
Сколько команд можно записать?
Это зависит от объема памяти выбранного микроконтроллера и голосового модуля. Обычно современные модули поддерживают от 50 до 200 различных команд.
Как добавить новых пользователей?
В оффлайн-системах нет «пользователей» в привычном понимании. Система реагирует на голос любого человека, если его тембр и команды входят в диапазон распознавания модуля. Для ограничения доступа можно настроить чувствительность или использовать дополнительные датчики.
