Организация автоматического освещения в узком пространстве требует точности. Установка датчика движения для света в коридоре избавляет от необходимости искать выключатель в темноте. Работа занимает около 4 часов, а затраты на компоненты начинаются от 1500 рублей. Сложность монтажа оценивается как средняя, так как необходимо проводить электромонтажные работы и штробить стены. Я часто вижу, как люди пытаются сэкономить на качестве кабеля, но это ведет к перегреву проводки. Правильный подход гарантирует надежную работу системы на годы.
- Подготовка к электромонтажным работам
- Список необходимых материалов
- Инструментарий для установки
- Подготовка пространства
- Работа с поверхностями
- Порядок выполнения работ
- Технические нюансы и особенности
- Типичные ошибки новичков
- Смета на монтаж
- Обслуживание системы
- Другие способы управления светом
- Ответы на частые вопросы
Подготовка к электромонтажным работам
Прежде чем браться за инструменты, нужно оценить свои силы. Работа с электричеством требует базовых навыков: понимания, где находится фаза, а где ноль, и умения пользоваться индикаторной отверткой. Если вы никогда не держали в руках стриппер, лучше потратить время на изучение основ. Весь процесс, включая штробление и монтаж, займет от 4 до 6 часов. Оптимально проводить такие работы в выходной день, когда никто не будет мешать процессу.
Список необходимых материалов
Для качественного монтажа я подобрал перечень компонентов, которые обеспечат долговечность системы. Кабель лучше брать с запасом, чтобы иметь возможность подкорректировать трассу при необходимости.
- Инфракрасный датчик движения (потолочный или настенный);
- Кабель ВВГнг (для надежной изоляции);
- Монтажная коробка (распределительная);
- Подрозетники для фиксации устройств;
- Клеммники (например, Wago) для быстрого соединения;
- Дюбели и саморезы подходящего размера;
- Изоляционная лента;
- Светодиодные лампы (совместимые с датчиком).
При расчете кабеля на коридор длиной 5 метров и шириной 1.5 метра, я закладываю минимум 15-20 метров с учетом подъемов к потолку и изгибов.
Таблица 1. Перечень материалов с расходом и ценами
| Материал | Количество | Расход на м2/пог.м | Цена за ед. | |
|---|---|---|---|---|
| Датчик движения | 1 шт | 1 шт | 850 руб | 850 руб |
| Кабель ВВГнг | 20 м | 1 м | 60 руб | 1200 руб |
| Клеммники Wago | 1 упаковка | 5 шт | 200 руб | 200 руб |
| Подрозетник | 2 шт | 1 шт | 50 руб | 100 руб |
| Лампы LED | 2 шт | 1 шт | 250 руб | 500 руб |

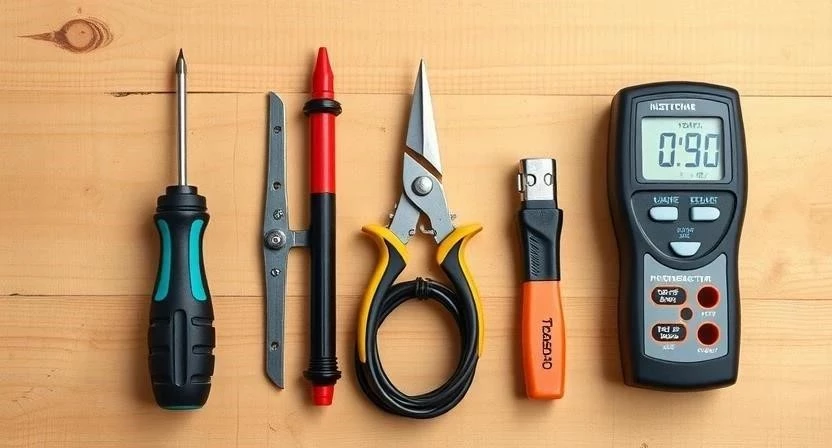

Инструментарий для установки
Качественный инструмент — это половина успеха. Я рекомендую не использовать дешевые китайские отвертки, так как они часто слизывают шлицы на винтах датчика.
- Отвертки (крестовая и шлицевая);
- Стриппер (инструмент для снятия изоляции);
- Индикатор напряжения (обязательно!);
- Перфоратор (для штробления и отверстий);
- Уровень (строительный или пузырьковый);
- Нож строительный;
- Пассатижи или кусачки.
Таблица 2. Список инструментов и их назначение
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикатор напряжения | Проверка отсутствия тока | Обязательно | 300 руб |
| Перфоратор | Создание штроб и отверстий | Обязательно | 5000 руб (аренда) |
| Стриппер | Чистое снятие изоляции | Желательно | 450 руб |
| Уровень | Ровная установка датчика | Обязательно | 400 руб |
| Отвертка | Затяжка клемм | Обязательно | 200 руб |
Подготовка пространства
Перед началом работ нужно освободить коридор от мебели и мелких предметов. Я всегда застилаю пол плотной пленкой или картоном, чтобы пыль от штробления не осела на коврах. Важно обеспечить свободный доступ к электрощитку, чтобы можно было мгновенно обесточить линию. Весь строительный мусор, который появится в процессе, нужно сразу собирать в ведро, чтобы он не мешал передвижению.
Работа с поверхностями
Начинается всё со штробления стен под кабель. Если вы планируете скрытую проводку, используйте перфоратор для создания канавок. После штробления поверхность необходимо тщательно очистить от пыли и мелкого крошечного мусора. Проверьте, нет ли препятствий на пути прохождения кабеля (старых труб или балок). Если вы используете штукатурку для заделки штроб, помните, что ей нужно время на полное высыхание перед фиксацией декоративных элементов.
Порядок выполнения работ
Соблюдение последовательности — залог того, что система не сгорит при первом включении. Я составил план, по которому работаю сам.
- Выбор места установки датчика. Определите точку, откуда зона охвата будет максимально эффективной.
- Обесточивание сети. Выключите соответствующий автомат в щитке.
- Прокладка кабеля. Протяните кабель ВВГнг от выключателя к будущему датчику и лампам.
- Установка монтажной коробки. Закрепите распределительную коробку в месте соединения жил.
- Подключение проводов по схеме. Соедините фазу, ноль и заземление через клеммники.
- Фиксация датчика. Закрепите корпус устройства на стене или потолке.
- Подключение осветительных приборов. Подсоедините светодиодные лампы к линии.
- Подача напряжения. Включите автомат в щитке.
- Настройка времени задержки. Выставьте нужное время работы света (например, 1-2 минуты).
- Регулировка чувствительности. Настройте сенсор, чтобы он не реагировал на домашних животных.
- Настройка порога освещенности. Установите уровень темноты, при котором датчик начнет срабатывать.
- Тестирование работы. Пройдите по коридору и проверьте реакцию системы.
- Финальная фиксация декоративных элементов. Установите декоративные рамки или крышки.
Таблица 3. Пошаговый план монтажа с временными затратами
| Этап | Время | Особенности |
|---|---|---|
| Разметка и штробление | 60 мин | Много пыли, нужен респиратор |
| Прокладка кабеля | 45 мин | Соблюдать радиус изгиба |
| Монтаж и подключение | 60 мин | Тщательно затягивать клеммы |
| Настройка сенсора | 30 мин | Проверка в разных зонах |
| Тестирование и уборка | 20 мин |
Технические нюансы и особенности
При работе важно учитывать окружающую среду. Влажность и температура могут влиять на точность инфракрасного датчика, поэтому в сырых коридорах лучше выбирать устройства с защитой IP44 и выше. Я заметил, что светодиодные лампы иногда могут мерцать при работе с дешевыми датчиками — это происходит из-за малого тока утечки. Всегда проверяйте совместимость датчика с типом ламп. Также не забудьте, что штукатурка в штробах должна полностью высохнуть, иначе влага может вызвать замыкание.
Типичные ошибки новичков
Многие совершают одни и те же промахи, которые потом приходится исправлять заново. Я выделяю следующие:
- Неправильный выбор зоны обнаружения (датчик «не видит» углы).
- Ошибки в схеме подключения (перепутаны фаза и ноль).
- Игнорирование правил электробезопасности (работа под напряжением).
- Использование неподходящих ламп (несовместимость с LED).
- Плохо затянутые контакты в клеммниках (причина искрения).
Последствия таких ошибок могут быть серьезными: от постоянного включения света без причины до короткого замыкания и пожара. Мне однажды пришлось переделывать всю проводку в одном коридоре, потому что новичок перепутал фазу с нулем в распределительной коробке.
Смета на монтаж
Перед началом работ я всегда считаю, сколько денег уйдет на материалы и сколько я сэкономлю, если сделаю все сам. Разница получается существенной.
Таблица 4. Сравнение стоимости: Своими руками vs Мастер
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 2500 | 2500 | 0 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Штробление стен | 0 | 1500 | 1500 |
| ИТОГО | 2500 | 7000 | 4500 |
Обслуживание системы
Чтобы датчик служил долго, за ним нужно ухаживать. Раз в полгода я советую протирать линзу датчика мягкой сухой тканью, чтобы удалить пыль — это вернет ему былую чувствительность. Также полезно раз в год проверять надежность затяжки контактов в клеммниках и монтажной коробке. Срок службы качественного устройства составляет 5-7 лет при правильной эксплуатации.
Другие способы управления светом
Если датчик движения кажется вам слишком простым решением, есть и другие варианты. Можно установить умные выключатели, которые управляются через смартфон. Также отлично работают датчики присутствия (микроволновые сенсоры), которые гораздо чувствительнее инфракрасных. Для тех, кто не хочет штробить стены, существуют беспроводные системы управления светом, работающие по протоколам Zigbee или Wi-Fi.
Ответы на частые вопросы
Почему свет включается сам по себе?
Это может быть вызвано либо слишком высокой чувствительностью датчика, либо помехами от тепловых потоков (например, от батареи отопления).
Как изменить время работы лампы?
На корпусе датчика обычно есть регулятор «Time», его нужно повернуть в нужное положение.
Можно ли ставить такой датчик в ванную?
Можно, но только если у устройства есть класс защиты не ниже IP44.
Какой радиус действия у стандартного датчика?
Обычно он составляет от 3 до 12 метров в зависимости от модели.
Нужно ли ставить выключатель вместе с датчиком?
Это не обязательно, но удобно, если вы хотите иметь возможность полностью отключить свет.
Будет ли работать датчик, если в коридоре будет темно?
Да, если настроен порог освещенности, датчик будет срабатывать только в темное время суток.
