Дома из морских контейнеров: 140 фото дизайн-проектов + инструкция по строительству своими руками

Установка контейнера

Конструкция многооборотной тары позволяет использовать его в качестве крупногабаритной сборочной единицы модульного здания. Независимо от габаритов, грузоподъемности, внутреннего объема многооборотной тары, этажности реализуемого проекта, монтаж осуществляется автокраном на заранее подготовленный фундамент.

Чем меньше подъемов, перестановок используется при монтаже, тем дешевле получается бюджет строительства. Поэтому дом из контейнера 40 футов обходится дешевле аналогичной постройки из двух 20 футовых сборочных единиц.

Это интересно: Каркасный дом: дуплекс своими руками с дизайнерской отделкой

Блок контейнеры: преимущества и недостатки

Простота монтажа – и возможность демонтажа. Модуль – настоящее временное жилье, которое легко собрать и разобрать своими руками, и транспортировать, так как в разобранном виде он весьма компактен. Каркас собирается болтовым соединением.
Малый вес – постройка не нуждается в монолитном бетонном фундаменте. Для нее сооружается простой столбчатый из кирпича, чтобы обеспечить воздушную прослойку между блок контейнером и землей.

Тепло- и звукоизоляция – сэндвич панели в первую очередь обеспечивают высокий уровень утепления при минимальной толщине стены и легкости конструкции. Используемые наполнители – минеральная вата, пенополистирол, пенополиуретан, обладают очень высокими характеристиками.
Эстетичность – металлическое покрытие окрашивается в широком спектре цветов, а сама поверхность может быть гладкой, профилированной, гофрированной и даже волнистой, как это показано на фото.

Как собрать блок контейнер своими руками

При небольших объемах модуля и наличии помощника эта работа займет несколько часов, причем для нее не потребуется ни резка, ни сварка металла, ни какие-либо грязные «мокрые» работы.

Сооружается легкий мелкозаглубленный фундамент – не более 0,5 м. Как правило, это столбчатый или ленточный, из кирпича или бетона в зависимости от того какой материал более доступен.
Собирается каркас. Сначала нижняя обвязка, потом стены сооружения. Затем элементы скрепляются между собой, а в последнюю очередь монтируется кровельная система. Обязательно проверяется вертикальность и горизонтальность перекладин, так как при перекосах установка сэндвич панелей станет невозможной.
В первую очередь настилается пол из сэндвич панелей, а затем крыша. Стыковка плит происходит методом гребень в паз с использованием теплоизоляционных прокладок. На втором этапе обшиваются стены.
Выполняется монтаж окон и дверей. При необходимости или по желанию производится дополнительная отделка.

Конструкция стандартного блок-контейнера

Но, несмотря на это, вариант купить контейнер и обустроить самостоятельно, обойдется дешевле

Да и в этом случае можно быть уверенным в использовании качественных отделочных материалов, особенно это важно для утеплителя

тщательная подготовка территории участка под постройку.
На этом же этапе необходимо спланировать расположение основных зон будущей бани и предусмотреть оптимальное размещение системы водоотведения;

установка опор под контейнер. Они могут быть сделанными из кирпича, что предпочтительно. Использование опор из шлакоблока нежелательно, потому что от перепадов температур и влажности они быстро придут в негодность

Важно учесть, что для свободного стока воды из моечной следует делать уклон в сторону сливного отверстия;
утепление постройки.
На данном этапе следует очистить поверхности стен контейнера от возможных загрязнений, тщательно заделать имеющиеся щели. При необходимости, внешнюю сторону укрепить металлическим каркасом

Далее, снаружи и внутри необходимо обшить стены гидроизоляционным материалом, а затем утеплителем. Выбирая материалы для наружной паро- и гидроизоляции, следует отдавать предпочтение пергамину или материалам на основе минеральной ваты, без примесей;

отделочные работы.
Они предполагают обшивку будущей бани с внешней и внутренней стороны. При этом снаружи баню лучше обшить деревянным брусом, обязательно обрабатывая древесину специальными составами, предназначенными для защиты от грибка, плесени и возможного возгорания. А внутри помещения следует покрыть слой утеплителя гидроизоляцией, и лишь затем приступать к декоративной отделке;

монтаж пола.
Его лучше всего делать из двух слоев досок, а в раздевалке и душевой утеплять теми же материалами, которые использовались для стен и потолка;

установка окна. В случае необходимости его монтажа, целесообразной будет установка двухкамерного стеклопакета. Возможность быстрого проветривания помещения и отличные теплосберегающие характеристики являются его очевидными преимуществами;
установка перегородок.
Представляет собой каркас из брусьев, обшитый досками, а затем вагонкой;

обустройство отверстий для стока воды и печной трубы.

Что мы готовы предложить нашим клиентам?

Строительство и монтаж фундамента на винтовых сваях предусматривает хотя бы наличие этих самых свай, продажей которых мы как раз и занимаемся. В нашем ассортименте представлены как стандартные опоры длиной в 2,5 метра, так и удлиненные до 3,5 метров – для болотистых и торфяных почв, где для большей надежности рекомендуется врезать их в грунт несколько глубже.

Для монтажа винтовых свай их нужно не только приобрести, но и доставить на стройплощадку.

Существует множество компаний, которые могут доставить любой груз из точки А в точку Б, но мы думаем, что клиенту будет намного проще, если о доставке позаботится продающая сторона. Именно поэтому мы не только продаем, но и доставляем сваи на место. Если Вы находитесь в Москве, то доставка обойдется вам в 3000 рублей, а если за ее пределами – то в 50 рублей за каждый километр сверх указанного.

Наконец, мы понимаем, что монтаж свайно-винтового фундамента – занятие сложное. Если этим делом занимаются непрофессионалы, то это может вылиться в огромную проблему – просто представьте себе постройку, которая стоит на неровном фундаменте.

В лучшем случае такие опыты грозят покосившимся строением, тогда как в худшем оно может полностью рухнуть, и хорошо еще, если в этот момент там никого не будет. Чтобы таких непредвиденных ситуаций не случалось, у нас можно не только приобрести сваи но и получить услугу по их установке, что уже включено в стоимость. Возможно, увидев, как мы выполняем монтаж фундамента, Вам захочется и дальше сотрудничать с нами.

Наиболее быстрым способом строительства фундамента сегодня является использование блоков.

Этот метод хоть и имеет некоторые недостатки, но выступает в качестве более выгодного решения в плане экономии времени. Любой строитель скажет, что заливать ровную поверхность фундамента и работать с ней в дальнейшем гораздо удобнее, однако бетон должен дойти до нужной кондиции, прежде чем вы начнете строительство самого здания. Что касается блочного фундамента, то его можно возвести в сжатые сроки, начать работы можно осенью или весной, а подойдет такое основание даже для бытовки.

Кровля

Многооборотная тара складируется в терминалах штабелями, поэтому имеет плоскую крышу с многократным запасом надежности силовых конструкций. Это позволяет застройщику купить контейнер для реализации нескольких типов проектов кровли:

плоская крыша – гидроизоляция рулонным наплавляемым битумным материалом без организации внутреннего водостока;
скатная крыша – монтаж стропильной системы, облицовка ондулином, гибкой и металлочрепицей, профнастилом;
эксплуатируемая кровля – пленка ЕПДМ с подгрузкой щебнем, брусчаткой, организация водостока;
мансарда – из-за небольших размеров контейнера вариант пригоден только для проектов из нескольких сборочных единиц.

Первый вариант обеспечивает мобильность постройки между объектами, все остальные – только в пределах участка.

Материалы, необходимы для изготовления металлической бытовки

В качестве основного материала для каркаса используется профильная труба размерами 40 на 60 мм, 40 на 40, 40 на 20;
Если в вашем здании необходимо установить дополнительное утепление, то лучше всего использовать специализированный для этой цели материал;
Материал для защиты от негативного воздействия пара;
Барьер от влаги;
Металлический лист, который был предварительно оцинкован;
Монтажная рейка;
Крепежные элементы, такие как саморезы по металлу и дереву;
Грунтовочная смесь, которая подходит для использования на металлической поверхности;
Гибкие элементы, сделанные из металла и используемые в качестве профнастила;
Электрические приборы, провода, розетки, изоляция. Это будет необходимо для электрификации бытовки. Следует уделить особое внимание изоляции и заземлению, так как бытовка изготовлена полностью из проводника электричества — металла;

Проект и планировка металлической бытовки для самостоятельной сборки

Конструкционные элементы, такие как окна и двери.

Размеры морских контейнеров и международная маркировка

Так уж повелось, что размеры морских контейнеров чаще всего исчисляются в футах. На то они и морские. Обычно для строительства жилья используют крупногабаритные разновидности объемом от 20 т. Если измерять в привычных нам единицах, то размеры его равны 2,33 х 5,86 х 2,19 м. Если провести приблизительные вычисления, то полезный объем такой конструкции составляет 29,5 м³.

Для возведения жилых сооружений и капитальных построек обычно используют 20-футовые или 40-ка футовые контейнеры

Примерные габариты и грузоподъёмность контейнеров, пригодных для использования в модульном строительстве указаны в таблице

Обратите внимание, существуют маркировки, которые предполагают использование увеличенных по тем или иным параметрам контейнеров

Маркировка	Наружные размеры (Д×Ш×В), мм	Внутренние размеры (Д×Ш×В), мм	Назначение
20 футов DC	6058×2438×2591	5898×2350×2390	общего назначения, без вентиляции (сухого типа)
20 футов НС	6058×2438×2896	5898×2350×2693	общего назначения, без вентиляции (сухого типа), увеличенный по высоте
40 футов DC	12192×2438×2591	12093×2330×2372	общего назначения, без вентиляции (сухого типа)
40 футов НC	12192×2438×2896	12093×2350×2693	общего назначения, без вентиляции (сухого типа), увеличенный по высоте
45 футов PW	13716×2500×2750	13513×2444×2549	общего назначения, без вентиляции (сухого типа), увеличенный по ширине
45 футов HCPW	13716×2500×2896	13513×2444×2670	контейнер-холодильник, увеличенный по ширине

Такие «времянки» используются для возведения объектов не только в зонах с умеренным климатом, но и на территориях с экстремально холодными зимами. Ответ прост, морские контейнеры чаще всего создаются устойчивыми к низким температурам, ведь температуру в трюмах грузовых кораблей нельзя назвать комфортной. Однако, утепление всё равно должно присутствовать хотя бы для того, чтобы защитить постройку от возникновения опасного конденсата.

Устройство и варианты планировки

Используя морские контейнеры можно построить здания и сооружения ограниченной этажности, что обусловлено требованиями регламентирующих документов.

Все технические требования к сооружаемым объектам общественного и жилого назначения регламентированы следующими нормативными документами:

для одноквартирных жилых домов — СП 55.13330.2016 «СНиП 31-02-2001 Дома жилые одноквартирные»;
для многоквартирных домов — СП 54.13330.2011 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003»;
для общественных зданий — СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями N 1, 2)».

Устройство и планировка сооружаемых объектов с использованием морских контейнеров зависит от их количества и типа их размещения по отношению друг к другу, а также фантазии архитектора или индивидуального застройщика.

Основными параметрами при подобном строительстве, определяющими размеры сооружаемого объекта, являются габаритные размеры используемого контейнера.

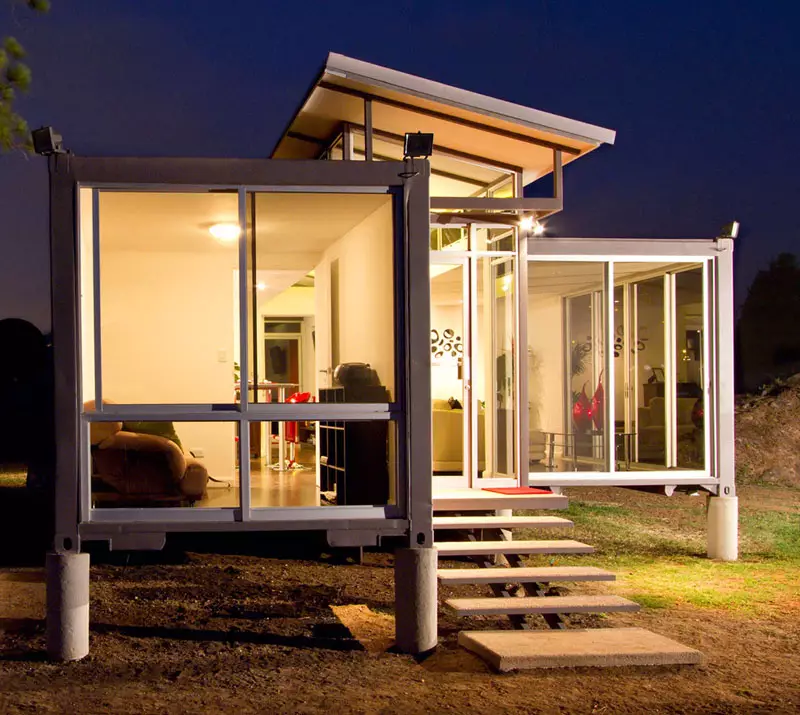

Двухэтажный загородный дом, изготовленный с использованием контейнеров

Технология изготовления блок-контейнера

Все производители придерживаются одной схемы:

Разработка проекта. Готовят чертеж блок-контейнера по размерам, согласованным с заказчиком, делают расчет допустимых нагрузок на крышу (150 кг/м2), стены. Например, конструкцию со стеновыми панелями толщиной 115-126 мм можно ставить, как одномодульный блок. Для сборки двухэтажной постройки крыша нижнего модуля должна выдерживать 150 кг/м2. Схемы, чертежи модульных блоков производители размещают на своих сайтах.
Сборка каркаса.
кровли. Стальной лист приваривают к каркасу, изнутри укладывают ПВХ пленку, утеплитель. Потолок обшивают отделочным материалом.
Пол. На черновые доски укладывают лаги из деревянного бруса, теплоизоляцию и ДСП, сверху — напольное покрытие по желанию заказчика.
Устройство деревянного каркаса под монтаж стеновых панелей. В обрешетке намечают проемы, делают перегородки.
Установка окон, дверей. Устанавливают рамы поворотно-откидного типа. Наличники монтируют на этапе выполнения отделочных работ.
Обшивка наружных стен.
Утепление.
Внутренняя отделка.
Укладка проводки, монтаж электроустановок, светильников, автоматов.
Дополнительно — установка сантехники, устройство вытяжки, ситсемы канализации.

На сборку блок-контейнера стандартных размеров и планировки нужно 1-3 дня. На нестандартные конструкции требуется до 6-7 дней. Многие компании выполняют работы комплексно — от изготовления бытовки до строительства сборных зданий под ключ. Заказчики могут выбрать вариант из типовых проектов (с чертежами, сметами) или заказать разработку технического задания, применительно к условиям эксплуатации быстросборных систем и их специфики. Поскольку модуль весит около 2,5 т, для него не нужен капитальный фундамент — достаточно бетонных блоков, винтовых свай. Максимальная этажность здания, построенного по модульной технологии — 3 этажа.

Самостоятельное строительство

Сборка контейнера своими руками состоит из нескольких шагов: подготовки фундамента, создание каркаса и стен, возведение крыши, установка дверей и окон. При необходимости стены утепляют после установки каркаса.

Фундамент

Перед началом строительства участок очищают от мусора, разравнивают и утрамбовывают. Блок-контейнер не должен стоять на земле, под ним необходимо сделать фундамент.

Если бытовка ставится на короткий срок, достаточно положить несколько (рекомендуют ставить 9 штук) кирпичей или бетонных блоков. Второй вариант – расстелить геомембрану, засыпать ее слоем песка и поставить сверху кирпичи.

Если постройка планируется долговечной, стоит поставить столбчатый фундамент. Под каждом углом, вдоль стен и в центре ставят несколько столбов из блоков или кирпича. Расстояние между ними должно быть примерно 1,5-2,5 метра. Под каждый столбик вырывают яму, утрамбовывают и насыпают слой песка или щебня (не менее 20 см), затем поливают его водой, чтобы уплотнить. Сверху ставят кирпичи или блоки.

Каркас и стены

Для каркаса используют швеллер, вертикальные стойки из уголков, профильные трубы. Их сваривают друг с другом, дополнительно изнутри укрепляют деревянным брусом, на который потом крепят стены.

Также можно использовать деревянный брус сечением от 15*15 см. Его предварительно обрабатывают антисептиками. Если брус будет тоньше, каркас будет непрочным.

Установка происходит в несколько шагов:

Сперва ставят нижнюю обвязку по периметру строения.
Затем ставят вертикальные опоры. Если длина контейнера меньше 4 метров, достаточно опор по углам. Если длина больше, необходимы дополнительные направляющие. Дополнительно нужно установить стойки в районе двери и окон.
В конце на направляющие кладут верхнюю обвязку и закрепляют.

Если каркас металлический, все части просто приваривают друг к другу. Деревянный брус закрепляют металлическими уголками.

Когда каркас будет полностью готов, ставят стены. Снаружи бытовку оббивают оцинкованным листом, блок-хайсом, профнастилом, изнутри – ламинированной ДВП, МДФ, вагонкой (пластиковой или деревянной). Между наружным и внутренним слоями кладут утеплитель толщиной 2-5 см. Это может быть минеральная или каменная вата, пенополистирол или другой материал.

Крыша

Еще на этапе проектирования стоит выбрать, какой формы будет крыша. Проще всего делать односкатную. В этом случае потребуется вертикальные стойки с одной стороны сделать на несколько сантиметров выше. Затем на стойки кладут деревянную «решетку» и закрепляют, сверху кровельный материал (металлочерепицу, листовой металл, профнастил). При необходимости потолок тоже утепляют. Это необходимо, чтобы сохранить тепло.

Также можно сделать плоскую крышу. Это будет еще проще, но вода не сможет стекать с нее, что может быть опасно.

Пол, окна и двери

Пол делают в несколько этапов: сперва кладут металлическую иди деревянную (типа ОСП-3) основу, на нее – гидроизоляционную пленку (полосы идут внахлест). Затем делают и закрепляют лаг (решетку-основу) из деревянных толстых досок. Пространство между ними заполняют утеплителем. Сверху все закрывается досками ДВП и ламинатом или линолеумом.

В этом видео показано, как сделать металлический каркас для бытовки:

Двери и окна ставятся в самом конце. Их выбирают в зависимости от возможностей и предпочтений, но для сохранения тепла рекомендуют ставить окна с двухкамерным стеклопакетом. Дополнительно можно защитить их решетками.

Заготовка материалов

Для снижения себестоимости блок контейнеров вместо холодно/горячекатаного металлопроката часто используется гнутый профиль стандартного и сложного сечения. Поэтому производитель закупает только листовую сталь и оборудует свои цеха гильотинами и гибочными станками.

Крой

В отличие от длинномерного тянутого и катаного металлопроката длина гнутого профиля ограничена размерами ножниц и гибочных станков. Зато современные гильотины имеют ЧПУ, что значительно снижает трудоемкость операций и повышает точность. Поэтому блок контейнер сборный обладает идеально подогнанными посадочными поверхностями.

Гибка

Для придания заготовкам из полос листового металла сложной пространственной формы так же используется современное оборудование. Конкретно для изготовления блок контейнеров гнутый профиль гораздо выгоднее, чем заводской металлопрокат по ряду причин:

для некоторых позиций сортамента просто не существует аналогов;
даже при минимальной толщине стенки швеллера и уголка запас прочности превышает 300 – 500%;
гнутый профиль снижает материалоемкость производства и себестоимость конечного продукта.

Конструкторы закладывают реально необходимые значения ширины полок, радиусов изгибов, исходя из конкретных конструкционных и эксплуатационных нагрузок

Сращивание

Короткие куски гнутого профиля приходится сращивать сваркой. Для обеспечения высокого качества пространственной геометрии сортамента используются специальные кондукторы и технологии неразъемного соединения, например, полуавтоматическая сварка в среде защитного газа.

Технология Балун

В некоторых случаях применяется каркасная технология Балун, обладающая некоторыми особенностями:

вначале изготавливается нижний пояс обвязки;
на него привариваются стойки из гнутого или цельнотянутого профиля;
поверх стоек создается верхний обвязочный пояс, и монтируются ригели над дверными/оконными проемами.

Эта технология менее материалоемкая в сравнении с Платформой. Однако здесь используется толстостенный металлопрокат для усиления каркасов блок контейнеров, предназначенных для тяжелых эксплуатационных условий или размещения технологического оборудования. В ограждающих конструкциях блок контейнер Север содержит необходимое количество теплоизоляционного материала для конкретных климатических условий региона.

Разновидности конструкций бытовок

По конструктивным особенностям бытовки подразделяются на три основных типа.

Бытовка на металлокаркасе состоит из прочного железного каркаса, который имеет дополнительные ребра жесткости. Днище сооружения обшито металлическим листом, стены выполнены из оцинкованного профлиста или винилового сайдинга. Сооружение обладает устойчивостью к частой транспортировке, подходит для проживания в зимний период времени, при условии качественного утепления.
Деревянная каркасная конструкция чаще всего используется в качестве дачных домиков. Состоит из прочного брусового каркаса, который также имеет ребра жесткости. Преимущество данного вида в экологической чистоте и эстетической привлекательности.
Щитовая бытовка не имеет надежного каркаса. Состоит из снования и деревянных щитов. Крыша строения обычно выполнена из тонкого железа. Преимущество конструкции в низкой стоимости, а недостатки – в небольшом сроке эксплуатации.

Конструкция блок контейнеров

Блок-контейнер – это модульное сооружение, которое по внешнему виду напоминает морской контейнер. Состоит из нескольких основных элементов.

Нижняя рама представляет собой сварную конструкцию из металлического профиля, обшитую гладким листом или оцинкованным профлистом.
Несущие стойки выполнены из надежного профиля сложной формы. Толщина металла не должна быть менее 3 мм. Стойки имеют соединение с верхней и нижней рамой, с помощью сварки или болтового соединения.
Верхняя рама имеет такую же конструкцию, что и нижняя. Иногда может зашиваться оцинкованным листом фальцевым способом.
Стены блок-контейнера могут быть из гладкого железа, профилированного листа, сендвич-панелей и т.д.

Двери и окна устанавливаются в зависимости от области применения бытовки и с учетом и пожеланий заказчика.

Конструкция деревянной бытовки

Каркас конструкции состоит из прочного деревянного бруса и лаг, которые создают надежную опору всему сооружению. Основание бытовки представляет собой два слоя: стальной лист снизу и деревянное покрытие сверху. Крыша, как правило, накрывается оцинкованным металлическим листом, который предотвращает попадание влаги внутрь помещения. Внешняя отделка осуществляется с помощью евровагонки или профилированного листа, создающих имитацию дерева. В готовом виде деревянная бытовка имеет эстетичный вид, напоминающий деревянный домик.

Характеристика стандартной деревянной бытовки:

Размеры (ДхШ) – 6мх2.5м.
Средняя масса строения – до 1,5 тонн.
Полезная площадь – 14 м.
Устойчивость к сейсмической активности – до 5 балов.
Срок эксплуатации – 15 лет.

Размеры сооружения могут меняться в зависимости от индивидуальных требований заказчика. Для изменения габаритов нужен подробный чертеж конструкции.

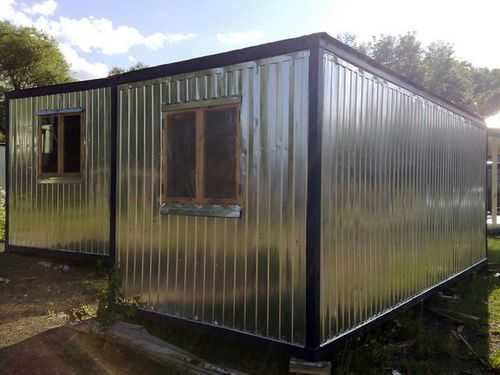

Конструкция бытовки металлической

Металлические вагончики за счет прочного каркаса легко переносят транспортировку и могут выдерживать существенные нагрузки, что необходимо для использования их на строительных площадках. При необходимости бытовки соединяют между собой, выстраивая двухэтажное сооружение, а после окончания строительства их демонтируют и перевозят на другую территорию. Срок эксплуатации металлической конструкции составляет 20 лет, что в несколько раз больше чем у деревянных сооружений.

Краткая характеристика стандартной металлической бытовки:

Стандартные размеры – 5,85 х 2,4 х 2,4 (ДхШхВ).
Средняя масса – до 2 тонн.
Полезная площадь – 14 м2.
Максимальное количество людей – 8 чел.
Каркас – гнутый швеллер, уголок.
Внешняя отделка – металлический лист, профлист, виниловый сайдинг.

Металлическая бытовка – это экономичная и надежная конструкция, которая может использоваться в различных сферах деятельности.

Бытовки имеют несколько основных назначений: организация быта на строительной площадке, временное жилище на даче, организация КПП, складов и многое другое. В зависимости от назначения бытовки выбирают ее конструкцию и размер.

Устройство и варианты планировки

для одноквартирных жилых домов — СП 55.13330.2016 «СНиП 31-02-2001 Дома жилые одноквартирные»;
для многоквартирных домов — СП 54.13330.2011 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003»;
для общественных зданий — СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями N 1, 2)».

Двухэтажный загородный дом, изготовленный с использованием контейнеров

Заготовка материалов

Крой

Гибка

для некоторых позиций сортамента просто не существует аналогов;
даже при минимальной толщине стенки швеллера и уголка запас прочности превышает 300 – 500%;
гнутый профиль снижает материалоемкость производства и себестоимость конечного продукта.

Сращивание

Внутренний деревянный каркас

Стены, полы и перекрытия классического блок контейнера многослойные. Наружной облицовкой обычно является гофрированный стальной лист, который без проблем можно закрепить на элементах силового каркаса из металлопроката.

Внутренние стены изготавливаются из деревосодержащих листовых материалов – ДСП, ОСП, ЦСП, МДФ, фанеры. Их удобнее крепить на деревянный каркас, который создается из досок или бруска, закрепленного на металлических стойках.

Ячейки обрешетки заполняются утеплителем для всесезонной эксплуатации или регионов с суровым климатом. В вариантах блок контейнеров Люкс разводка инженерных систем обычно изготавливается внутри каркасных конструкций.

На выходе блок контейнер имеет минимум 85% готовность к эксплуатации, поскольку интерьеры и фасады уже отделаны на заводе, коммуникации разведены, имеют выходные штуцеры для подключения к системам жизнеобеспечения на объекте.
