Регулируемые полы на лагах

Монтаж лаг на грунтовом основании

В частном доме деревянный пол по грунту на лагах может быть создан следующим образом:

Для начала почва утрамбовывается. Легче всего прибить широкую доску к бревну и приделать для удобства ручки. Далее площадка подвергается разметки для определения точек, в которых будут остановлены опорные столбики под лаги (подробнее: “Как используются столбики под лаги пола”). Крайние опоры стыкуются с фундаментом дома, залитым под соседние помещения. Однако зазор между первыми лагами и стенами помещения должен составлять от 5 до20 сантиметров. Каждый столбик создается со своим собственным квадратным основанием 40х40 сантиметров. Высота такого импровизированного фундамента должна составлять от 20 сантиметров, но на поверхности грунта достаточно иметь лишь четверть этого значения. Уровень столбиков контролируется при помощи натянутых шнуров, а фундамента заливается в предварительно сделанное углубление. На поверхности залитый раствор удерживается предварительно сконструированной опалубкой. Повысить прочность опоры можно, армировав залитый раствор прутами 8-миллиметровой толщины. По факту застывания раствора выкладываются столбики из кирпича, на который и будут укладываться лаги

Важно, чтобы между бетоном, столбиками и лагами был проложен гидроизоляционный рубероидный слой. Закреплять лаги на столбиках можно уголками, на заранее созданных закладных нишах и т.д

Перепад уровня между монтированными лагами не должен быть более 1 миллиметра на каждый метр длины.

Регулируемые полы с теплым полом

Могут применяться все виды теплых полов, схема укладки которого зависит от финишного покрытия.

Наиболее универсальны водяные теплые полы. Они устанавливаются под настил фальшпола поверх теплоизолятора. В этом случае может применяться любое декоративное покрытие.

Рис.20. Схема устройства отопления.

Аналогичным образом можно поступить с теплым полом на основе электрического нагревательного кабеля. Такой подход хорошо подойдет для любого напольного покрытия. Однако если планируется керамическая плитка, то более эффективная работа теплого пола будет достигнута если нагревательный кабель уложить под плитку поверх настила.

Теплый пол на основе инфракрасных нагревательных элементов выполняется иначе. В случае укладки ламината пленку стелют непосредственно под него.

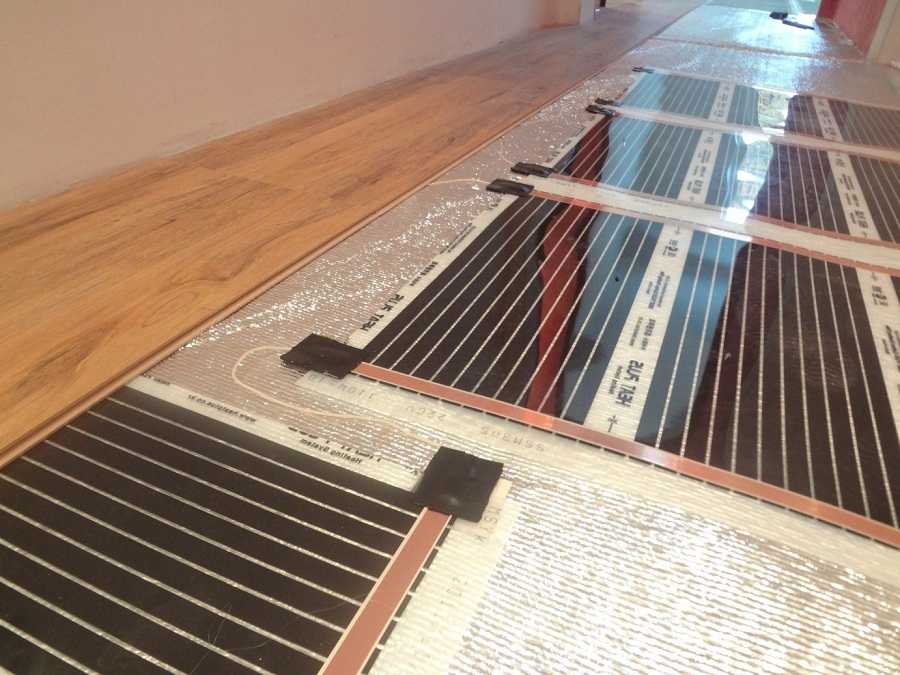

Рис.21. Установка инфракрасных элементов при укладке ламината.

В случае керамической плитки или линолеума нагревательный элемент укладывают между слоями фанеры или ОСБ.

Мы рассмотрели несколько вариантов устройства регулируемых полов. С экономической точки зрения самый удачный это вариант на шпильках. С точки зрения простоты исполнения — на уголках. Способ на болтах — это компромисс высокой точности и простоты монтажа, однако стоимость установочного комплекта достаточно высокая. Вне зависимости от того какой фальшпол вы выберете эта технология значительно снизит время ремонта, и в результате вы получите ровное, прочное и надежное основание, пригодное для укладки любого декоративного покрытия.

Плюсы регулируемых полов

Существует несколько разновидностей «регулируемого пола» в зависимости от предназначения помещения, качества основания и проектной высоты пола. Для решения задач подъёма уровня пола на необходимую высоту и размещения под ним различных коммуникаций используется конструкция пола на регулируемых лагах DNT, которая обеспечивает не только требуемую ровность пола для укладки любых видов покрытий, в том числе деревянных напольных покрытий требующих минимальных перепадов основания, таких как паркет, паркетная доска или ламинат (не более 2 мм на 2 погонных метра), но и позволяет изготовить каркас пола, если в качестве межэтажного перекрытия используются деревянные балки.

Регулируемые полы DNT

Указанная конструкция поднимает пол на высоту от 5 до 20 см и более в зависимости от высоты полимерных болтов и сечения лаг, а так же позволяет закрепляться как к бетонному так деревянному или любому другому основанию.

Для решения задач выравнивания основания пола без потери высоты применяется конструкция регулируемого пола по регулируемым плитам DNT. Ее применение позволяет подготовить основание под паркет, ламинат или паркетную доску с уровнем перепада не более 2 мм на 2 погонных метра. При этом, пол поднимется на высоту от 2 до 5 см, что не превышает толщину обычной стяжки.

Все эти конструкции регулируемых полов DNT позволяют в кратчайший срок ( отсутствуют мокрые и пыльные процессы связанные с бетоном) смонтировать ровный и надежный пол, обладающий повышенной звуко и тепло изоляцией помещения, затраты на который не дороже традиционных видов выравнивания (бетонная стяжка, полу сухая стяжка или полы «Кнауфф»), а при высоте подъёма пола более 5 см., позволяет значительно сэкономить на подготовке основания под отделочное покрытие.

Как выровнять пол фанерой по лагам своими руками

Выровнять пол можно по лагам и без них. Для его проведения потребуется материал толщиной не менее десяти миллиметров, при этом число слоев в ней не имеет значения. В общей сложности, толщина укладываемых листов должна быть от пятнадцати до восемнадцати миллиметров.

Специалисты считают, что укладка ровнителя по лагам не представляет сложности, поэтому ее можно выполнить своими руками.

Для лаг используют дерево и металлический профиль, при этом понятно, что металл значительно прочнее, но при этом необходимо учитывать, при какой температуре он будет использоваться: температурные показатели имеют непосредственное значение.

Чтобы укладка проводилась качественно и результативно, необходимо, чтобы они на лагах и ровнителе были одинаковыми. Поэтому при использовании фанеры лучшим материалом лаг будет дерево, лучше – если хвойных пород. Самой качественной является лиственница, но это – очень дорого.

Выровнять пол можно по лагам и без них

Перед началом укладки необходимо провести подготовительные работы.

1. Приготовить необходимый материал для лаг. Это могут быть сухие доски или брус длиной не менее двух метров. Купить их нужно заранее и дать «отлежаться» в помещении, где будут установлены лаги.
2. Обработать дерево антисептиком, во избежание повреждений насекомыми и грызунами, и препаратами по огне- и биозащите.

Следующим шагом станет настил черного полового покрытия по лагам. При этом они устанавливаются не с помощью стяжки, за счет креплений на «подкладках» из обрезков бруса и доски, под которые уложен линолеум или рубероид. После этого формируется каркас, куда укладывается утеплитель и пароизоляция, после чего производится непосредственная укладка листов фанеры, предварительно отмерянных и нарезанных по нужным размерам.

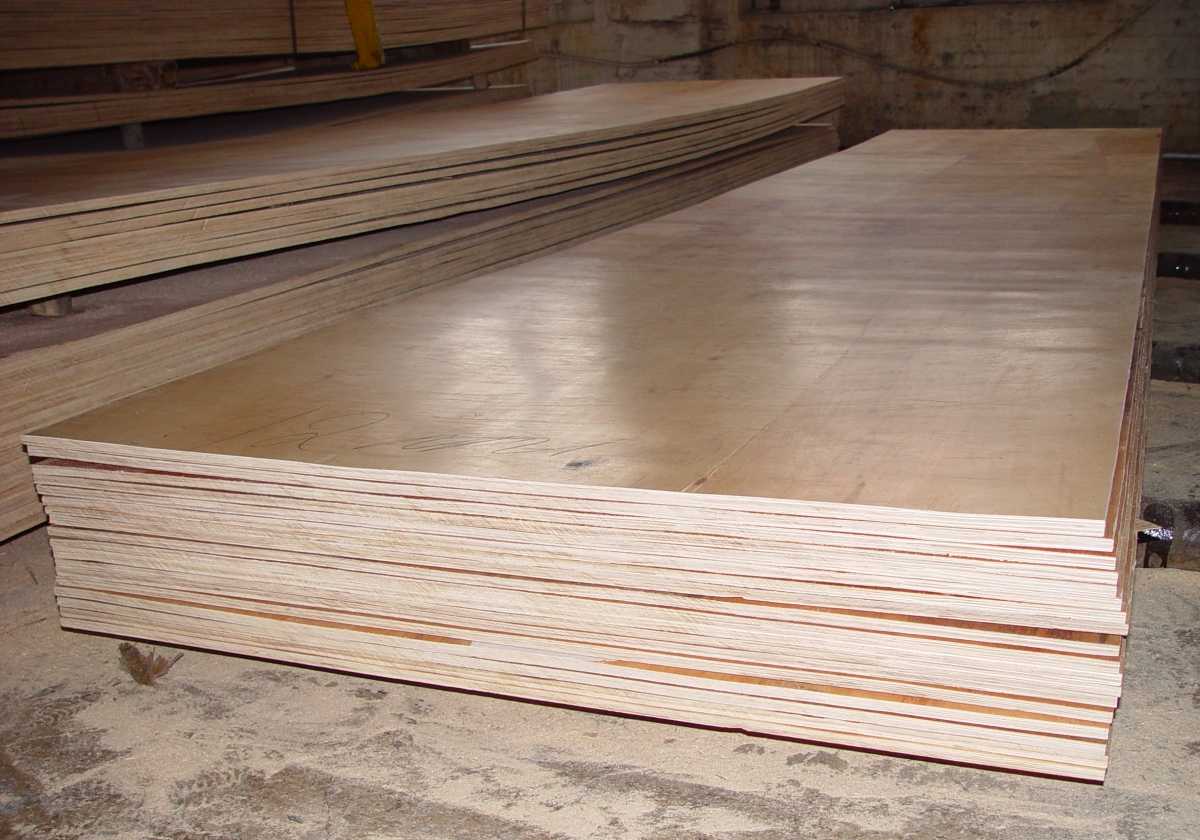

Фанера станет отличным вариантом для выравнивания пола

Чем накрывать лаги

Материалы могут быть разнообразные, от черновых до финишных. Под последующую чистовую отделку можно
постелить обычную обрезную доску — этот вариант более подходит для частного дома. Листовые же материалы
подходят как для частного, так и для многоквартирного дома. Это может быть фанера, ДСП, ОСБ. Все эти
материалы считаются черновыми, с последующей укладкой линолеума, ламината и паркетной доски. При
дополнительном настиле гипсоволокна кладется плитка.

К финишному покрытию относится половая доска, вагонка. Дальнейшая их отделка заключается в шлифовании
и покраске (хотя зачастую это полезно сделать до монтажа).

Из листового материала хочется отметить фанеру — она прочна, долговечна и хорошо переносит влагу.
Благодаря разной направленности слоев шпона, фанера менее подвержена «гулянию» в размерах. Есть правда
один не приятный недостаток: в большинстве случаев толщина листов может немного отличаться на 1-2 мм,
причем разница может присутствовать на разных торцах одного листа. Из-за этой разницы, для настила
линолеума например, придется шпаклевать швы. Однако несмотря на это, фанера считается самым лучшим
материалом для регулируемых полов — 10 мм фанера в два слоя самое долговечное решение. В один слой
кладется фанера не тоньше 18 мм.

Что такое регулируемый пол

Такой пол имеет несложную конструкцию. Он представляет собой лаги или плиты с закрепленными на них специальными ножками-подставками. Вращая втулку этой ножки и передвигая ее по резьбе болта можно добиться идеальной ровности по горизонтали. С помощью такой системы можно выполнить выравнивание с точностью до миллиметра.

Тщательно отрегулированный такой пол не скрипит и не прогибается. Ножки могут крепиться к любому основанию. Сверху на лаги укладываются доски или несколько слоев фанеры.

Такая конструкция подойдет для выравнивания пола в помещениях любого назначения. Гарантийный срок службы такого пола около 50 лет.  Он достаточно прочный и способен выдержать нагрузку на квадратный метр более 2 тонн. При необходимости этот показатель можно увеличить, расположив стойки, на меньшем расстоянии друг от друга.

Проблема крепления лаг регулируемого пола

Само название технологии «регулируемый пол» предполагает удобную и относительно быструю регулировку уроня лаг по высоте. Это необходимо для выстраивания единой горизонтальной поверхности будущей конструкции пола.

Лаги регулируемого пола поднимаются на высоту от 50 мм. Длина каждой лаги 2 метра. В конструкции пола лаги не скрепляют между собой. Такая «парящая» конструкция пола требуют от монтажа:

• Надёжное крепление лаг к черновому полу;
• Минимальные отклонения креплений при боковых нагрузках;
• Высокую прочность при вертикальных нагрузках.

Нарушение любого из этих требований, приведёт, как минимум, к скрипу полов. Как максимум очаговым приседаниям регулируемого пола.

Наилучшие показатели по надёжному и прочному креплению лаг регулируемого пола показывает крепёж лаг регулируемого пола в виде металлических болтов или шпилек с анкером.

Винты для регулируемых лаг. Что такое регулируемый винт для лаг?

Регулируемые винты , применяемые для установки лаг пола, больше всего напоминают внешне шпильки, имеющие двухстороннюю резьбу. Но в отличие от шпилек, такой винт имеет с одной стороны резьбу под гайку, а с другой – резьбу под строительный дюбель. Винты могут иметь различную длину и диаметр и их выбор зависит от того, на какую высоту необходимо поднять лаги и какая нагрузка будет воздействовать в будущем на конструкцию пола. В комплекте с такими винтами-опорами, которые также называют дюбель-шпилька, используют 3 гайки и три шайбы, соответствующего диаметра.

Установка лаг на винты с регулировкой происходит следующим образом:

• Выполняется разметка пола: определяются места расположения брусов, а также места их крепления.
• На местах, где будут находиться винты-опоры, сверлятся в бетоне отверстия, в которые вставляют строительные дюбеля.
• К дюбелям крепят винты, вкручивая их стороной, предназначенной для фиксации в основании.
• Чтобы надежно зафиксировать винты в перекрытии, используют шайбы и гайки, которыми прижимают метиз к полу.
• На ту часть винтов, которая имеет метрическую резьбу, накручивают гайки и укладывают шайбы большого диаметра – именно они и будут являться опорой для конструкции и с их помощью будет производиться регулировка по высоте.
• Лаги укладывают на опорные шайбы, продев стержни винтов через подготовленные в них отверстия.
• Деревянные элементы выставляют по уровню, проверяя горизонтальность в нескольких направлениях.
• Деревянный брус фиксируют сверху шайбой и гайкой. Для того, чтобы крепление не выступало за габариты лаг, в местах фиксации делают углубления, чтобы утопить шайбы и гайки.

Выравнивание лаг по единому горизонтальному уровню

• После расстановки, лаги нужно закрепить к базовому полу. Для этого в болтах-стойках сделаны специальные отверстия. С помощью дрели и длинного сверла сверлите отверстия через болт в черновом полу. В просверленное отверстие вставляете крепеж: дюбель-гвоздь или дюбель с шурупом. Прикрутите крепеж, но не до конца — регулировочные втулки (болты) должны вращаться для регулирования высоты.
• После закрепления (не до конца) болтов стоек нужно выровнять все лаги в едином горизонтальном уровне. Допустимо отклонение не долее 1 мм на 1000 погонных мм пола.
• Если нужно, установите листы звукоизолятора на специальные подвесы.

Виды регулировочных систем

Регулируемые пластиковые опоры для лаг продаются комплектующими крепежами. В нем имеются болты из пластика и крепежи. Собирать конструкции лаг данными регулировочными крепежами на удивление просто:

Иллюстрация устройства

Пластиковые болты

Регулируемые пластиковые опоры для лагов продаются комплектующими крепежами. В нем имеются болты из пластика и крепежи. Собирать конструкции лагов данными регулировочными крепежами на удивление просто:

Комплект пластиковых болтов позволит сделать регулируемую конструкцию быстро и просто

• • В лагах делают отверстия под установку регулировочных винтов с шагом в полметра.
  • В отверстиях нарезают болтовую резьбу.
  • В подготовленные отверстия с резьбой накручиваются болты.
  • Лаги устанавливаются с расстоянием друг от друга в 50-60 см.
  • Отверстиям на лагах должны соответствовать отверстия на бетонном основании, на которые устанавливают специальные крепежные элементы.
  • Вращение полимерного болта регулирует лаги и выравнивает основу по уровню. После получения ровной поверхности лишние части болтов убираются стамеской.

Пластиковая опора позволяет устанавливать их и с лагами, и под фанерные полы, настилаемые непосредственно на бетон без использования деревянных лаг. Монтируются крепежи в фанеру и на поверхность основания таким же образом.

На фанере с шагом в 50 см проделываются отверстия для закрепления фланцев.

Фланец с резьбой регулирует высоту плит.

Использование пластиковых болтов удобно, в строительных магазинах подобные крепежные элементы довольно редки, поэтому используют анкера.

Регулировка анкерами

Если в качестве изменения высоты основания под лаги используют клиновые анкера, последние содержат в комплекте пару шайб и гаек. В подобных лагах сечением в 50х50 мм делают отверстия под крепежи с расстоянием в 50 см.

На анкера, вставленные в подготовленные отверстия, надеваются шайбы и накручиваются гайки.

Регулирующий анкер

Отверстия, проделанные в брусках, должны иметь потайную нишу диаметром в 20 мм и глубиной в 10 мм, куда вгоняются элементы крепежа, не касалась настила поверх лаг чернового пола из фанеры.

После этого лаги насаживают на анкера так, чтобы подготовленные гайки с шайбой на брусе оказались со стороны бетонного основания. Вращение гайки позволит регулировать положение лаг по высоте. Верхняя гайка предназначается для надежности крепления.

После завершения монтажа лишние части анкеров спиливают болгаркой или ножовкой по металлу.

Подобным образом используют анкерные крепления для регулирования фанерной основы без использования лаг. Технология имеет некоторые различия. Например, опорные гайки встраиваются на требуемом уровне до настила листов фанеры.

Регулировка шпильками

Монтаж регулируемого пола на шпильках схож с монтажом анкерных регулировочных систем. В комплекте к анкерам добавлена шпилька диаметром в 8 мм. Остальные крепежные элементы (анкер, гайки и шайбы) подбираются под размер шпильки.

В основании высверливают отверстия, куда устанавливают анкера. В анкер закручивают шпильку. На шпильку надевается шайба, накручивается гайка. Верхняя гайка служит фиксатором бруса. Излишки шпильки подрезаются.

Регулируемый пол на шпильках

Использование шпильки затрудняется из-за применения анкеров. Установка анкеров занимает наибольшую часть времени, потому что является сложной работой.

Из-за полой структуры плиты перекрытия втулка может провалиться в пустоту. Потому советуют не сильно загонять анкер в плиту перекрытия. К тому же арматура плиты может добавить проблем при установке.

Регулировка уголками

Использование угловых крепежных деталей возможно. Их закрепляют на бетонное основание дюбелями. Уголки подбираются по мере необходимости поднятия пола над бетонным основанием, но сечением не менее 50х50 мм. Использовать уголки выгоднее, если анкерная система держится хуже из-за слабого основания.

Полы на уголках

Крепежи устанавливаются по лини с промежутком в полметра. В установленные уголки закрепляют брусок по заранее выставленному уровню. Для проведения монтажа нужно как минимум два человека.

Чтобы придать прочность с другой стороны деревянных брусков устанавливают подобные уголки.

Недостатки

К недостаткам полов по лагам можно отнести риск того, что пол заскрипит, в агрессивной, влажной среде дерево не столь долговечно. Вопрос со скрипом практически сводится к нулю при выборе качественных, просушенных лаг и правильного крепежа. Многих смущает возможность укладки кафеля такие полы — эта проблема решаема, лаги выставляются в достаточном количестве, чтобы исключить весомые прогибы в полотне, поверх полотна стелится гипсоволокно. Гипсоволокно служит демпфером, при большом колебании в размерах полотна от изменения влажности, ГВЛ достаточно стабильно и не провоцирует кафель на отщелкивание.

Материал полотна, укладываемого по лагам достаточно разнообразен: от самого бюджетного ДСП и заканчивая фанерой в два слоя. Строганые доски, вагонка и ОСП — согласитесь, весьма широкий выбор для пола по лагам.

Особенности регулируемых полов на лагах

Конструкционное решение таких полов обладает следующими отличительными характеристиками:

1. Сконструировать регулируемые полы на лагах своими руками можно без опытных мастеров. Нужно лишь приобрести качественные материалы и запастись некоторыми инструментами.
2. Временные затраты на монтаж пола не превысят одного-двух дней. В свою очередь, чтобы просохла бетонная стяжка, потребуется около одного месяца.
3. Регулируемая конструкция предоставляет возможность при необходимости проложить в технологическом свободном пространстве инженерные коммуникации. В результате можно сэкономить место и одновременно сделать незаметными изъяны напольной поверхности.
4. При помощи регулируемой системы удается значительно усилить звукоизоляцию в помещении, поэтому в последние годы такие полы монтируют не только в жилых зданиях, но и в студиях звукозаписи, концертных залах.
5. Весят подобные конструкции немного, поэтому их успешно эксплуатируют в помещениях, где имеются слабые перекрытия, например, в частных домовладениях или на балконах.
6. В процессе обустройства регулируемых полов почти нет работ, связанных с пылью, грязью. Поэтому данный вариант является идеальным решением для комнат, в которых необходимо поддерживать чистоту.
7. Такая, как на фото, регулируемая система пола способна выдержать нагрузку около 2,5 тонн на один «квадрат», а это означает, что ее можно устанавливать в помещениях разного назначения – офисных, жилых, складских, торговых.

Как сделать регулируемые полы из фанеры

Фанера представляет собой плиту, спрессованную из нескольких слоёв древесного материала – шпона, а не их древесной стружки. Поэтому она достаточно прочная, несмотря на небольшой вес. Полы из фанеры экологичны, удобны в использовании и при проведении работ. Из такого материала можно сделать как черновой, так и чистовой тип пола.

Регулируемые полы из фанеры можно устанавливать даже на неровной поверхности

Установка регулируемого пола из фанеры имеет свои плюсы:

• Экономичность вложений и быстрота процесса;
• Высокие теплоизоляционные качества;
• Если выбран влагостойкий материал, устойчивость к влажности;
• Низкое истирание, продолжительная служба.

Когда грунт имеет значительные изъяны, имеет смысл сделать настил на ножках, используя деревянные брусья.

Вначале подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – плёнкой или рулонным рубероидом. Устанавливаются лаги из деревянного бруса с учётом нулевого уровня – его линия должна проходить в точном соответствии с поверхностью лаг.

Брус укладывается у противоположных стен – положение контролируется с использованием дощечек-подкладок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, промежуточные брусья укладываются с интервалами 40 мм.

Следует иметь в виду, что для укладки всей системы потребуется фанерный лист в 2 см толщиной. В конце производится шлифовка поверхности.

Как сделать лаги для пола в бане

Для того чтобы деревянный пол в бане мог выдержать достаточную нагрузку, его настилают на лаги – толстые брусья или бревна, устанавливаемые через определенное расстояние в зависимости от толщины досок, из которых будет настилаться пол. Для устройства лаг лучше всего подойдет древесина лиственницы или сосны, не боящаяся влаги и имеющая достаточную прочность. Как известно, пол в бане должен иметь небольшой уклон в сторону приямка для сбора воды. Поэтому лаги также выполняются не на одном уровне, а с небольшим перепадом по высоте, чтобы настилаемые доски шли с небольшим уклоном. Перед тем, как укладывать лаги нужно определиться с направлением стока воды, чтобы потом не переделывать пол. Но это касается в основном не протекающих полов, вода с которых полностью собирается и отводится в канализацию. Направление укладки лаг должно быть перпендикулярным направлению стока воды. Если пол планируется сделать протекающим, то уклон можно не предусматривать и настилать полы без уклона.

Покупка лаг

Говоря о выборе лаг, первым делом стоит отметить, что они должны быть из хвойных пород древесины, например, сосны или лиственницы. Хвойная древесина обладает высокой влагостойкостью, а также антисептическими свойствами, которые предотвращают образование плесени и грибка.

Помните, что при строительстве зачастую необходимо прибегнуть к альтернативам, поэтому и здесь вы можете заменить брус на сдвоенные хвойные доски. Такой способ укладки пола почти не уступает по прочности полу на брусках, однако выбирайте доски с большим сечением без каких-либо дефектов.

Покупая брус для строительства лаг, внимательно осматривайте его. Нельзя применять материал с множеством больших сучков, однако, используя опорные столбики под лаги, вы можете допустить большой сквозной сучок, помня, что он должен быть строго над опорой. На поверхности лаг также не должно быть трещин и гнили. Лучше купить более дорогой материал, который прослужит долгое время, чем несколько раз менять пол, используя дешёвую древесину.

Не забудьте также купить антисептик, которым дополнительно следует обработать лаги перед установкой (подробнее: ” Чем обработать лаги от гниения – выбор пропитки и антисептика”). Он защитит древесину от грибка и большинства вредителей.

Где можно использовать регулируемую разновидность пола?

Этот вид пола очень популярен за счёт того, что его можно использовать практически в каждом помещении. Его реально устанавливать даже в тех помещениях, где невысокий потолок. Тут уже не требуется делать стяжку, которая займет очень много времени.

Такие полы нередко используют и в старых домах и квартирах. Стяжка в подобном помещении неуместна. Строение загородного дома может также предусматривать установку такого покрытия. Так размещённые внизу коммуникации сохранятся и не повредятся. Этим методом нетрудно спрятать водопровод, отопление, канализацию и прочее.

Регулируемый тип пола позволяет выровнять поверхность при значительно меньших финансовых затратах. Такой вариант очень быстро устанавливается, и его можно совмещать с иным покрытием пола в разных помещениях.

Пол на регулируемых плитах

При этом способе выравнивания пол поднимается минимум на три сантиметра. Такая конструкция позволяет провести под полом различные провода (телефонный, электический кабель, кабель интернета и другие), но более крупные коммуникации под такой пол не укладываются. При необходимости утепления или звукоизоляции, используют тонкие изоляционные материалы.

В качестве плиты используется два слоя фанеры или другого подобного материала. В нижнем листе делают отверстия, в которые вставляют втулки. Втулка имеет внутреннюю резьбу. Болты-ножки с одной стороны вкручивают во втулку, а с другой крепят к основанию пола саморезами.

Выравнивание производится путем вращения болтов. При этом все время сверяются с показаниями лазерного уровня. Работа несложная и ее может выполнить своими руками один человек или небольшая бригада.

Регулируемый пол на фанерной плите

Некоторые конструктивные тонкости

Для опоры полов используются анкеры со ступенчатым отверстием. С их помощью фиксируется основание в нужном положении. По окончании регулировки (выставления лагов) забиваются дюбели. Это позволяет надёжно зафиксировать полотно. Какие преимущества подхода?

Схема регулируемых полов

Срок службы регулируемых полов от 50 лет. Черновой пол очень лёгкий, при этом на перекрытия не воздействуют большие нагрузки. Монтаж довольно быстрый, работу выполнит даже неопытный человек, при этом цена очень низкая. Регулируемые полы характеризуются отменной прочностью и долговечностью, а также экономией материалов и средств в процессе выравнивания чернового пола.

Схема сборки конструкции для выравнивания пола по регулированным лагам

Звуко- и теплоизоляция – это ещё одни бонусы, которыми пользуется домовладелец. Регулируемый пол сохраняет до 20% тепла, что исключает необходимость установки элементов обогрева в напольном покрытии. Все материалы экологически чистые. Они изготавливаются преимущественно из древесины, поэтому конструкция монтируется при реализации разноуровневых схем.

Коммуникации под ругулируемыми полами

Под напольным покрытием нередко домовладельцы прячут коммуникации: водо- газопровод, электрику и пр. В любое время доступ к ним открыт. Регулируемые полы монтируются в разных помещениях, ограничений по их использованию нет.
