Как правильно сделать вентиляцию в погребе под домом

Переоборудование естественной системы в принудительную

Естественная система вытяжки для погреба не всегда может справиться с объемом воздуха.  Если в подполе стала появляться плесень или грибок, появился неприятный запах, стоит усилить работу системы. Делается это следующими способами:

  • Диаметры труб увеличивают. На 10 квадратных метров максимальным может быть сечение в 15 см. в таком случае она должна быть единственной;
  • Наращивают высоту вытяжки, что улучшит тягу;
  • Делаются дополнительные каналы для отвода и поступления воздуха;
  • Ставят вентилятор внутрь труб, который сделает тягу принудительной.

Переоборудование происходит в следующей последовательности:

  • Подводят кабели питания электроэнергии к месту установки вентилятора;
  • Демонтируют решетку, которая выполняет декоративную функцию;
  • Устанавливают вентилятор;
  • Снова ставят решетку на место;
  • Подключают вентилятор к сети.

Как только все работы закончены, проверяют тягу. Достаточно поднести свечку или спичку,  в зажженном состоянии – движение пламени покажет наличие тяги. Вытяжка для погреба в гараже готова к работе.

Конструкция принудительной вентиляции

Чтобы сконструировать систему принудительной циркуляции воздуха берется за основу конструкция естественного воздухообмена. Единственное отличие между ними – в трубу для вытяжки и притока воздуха монтируется канальный или осевой вентилятор.

Осевой и канальный вентиляторы отличаются принципом действия и расположением. Канальный — легко вмонтировать в середину вытяжной и приточной трубы голыми руками. Осевой же крепят ближе к краю трубы. Существует вариация осевого вентилятора называемая «улиткой». Она может показаться простой в эксплуатации, но на практике ее использовать довольно сложно. Поэтому если вы хотите построить вытяжку в подвале своими руками, откажитесь от данной покупки.

Вентилятор канального способа действия не имеет слишком большой производительности, поэтому для его запитки подойдет небольшой блок питания. Чтобы с большей пользой использовать вентилятор, выбирайте устройство амплитудного типа.

Процесс работы вентиляторов аналогичен естественному воздухообмену. Через приточную трубу он затягивает воздух в подвальное хранилище. Через вытяжную трубу выводит ненужный воздух на улицу. Важна одновременная работа двигателей.
Мощность вентилятора прямо пропорционально зависит от площади и объема рабочего помещения. Специалисты помогут подобрать вам наиболее выгодный прибор, чтобы воссоздать эффективную принудительную вентиляцию. Устройство фиксируется внутри трубы, поэтому еще одним критерием выбора вентилятора есть диаметр стояка.

Требования к обустройству подвала

Обустройство погребов проводится согласно с требованиями санитарных нормативов 2.08.01-89. Условиями СНиП обусловлены наименьшие габариты подземных помещений, а именно, площадь должна быть не менее 4,5 – 6,5 м2, а высота в пределах 1,1 – 1,8 м.

При строительстве погреба для сбережения продуктов и свежих овощей заглубление его не обуславливается. На этот параметр влияет высота цокольной части здания. Спуск в подвальное помещение производится по стационарной или переносной лестнице. Для эффективной работы погреба в нем не должно быть естественного освещения.

Допускается лишь кратковременное включение света во время нахождения в подвальном помещении человека. Необходимая температура в погребе создается за счет углубления или капитальных стен вокруг сооружения. Отопление в погребе исключается.

За счет вытяжки влажность в подвале должна составлять 85 – 90%, если же она меньше, то продукты быстро высыхают и становятся дряблыми. В случае, когда в помещении чрезмерная сырость – овощи начинают гнить и быстро портятся. Кроме того, затхлый воздух, без движения вызывает появление плесени и грибка на деревянных конструкциях.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

  • Возможность построить самостоятельно.
  • Небольшая стоимость.
  • Не используются энергоносители.
  • После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

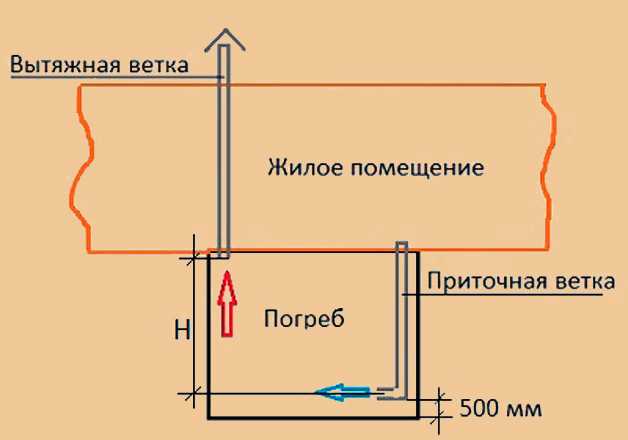

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

  • измерить площадь подвального помещения;
  • разделить площадь на 26 см2;
  • умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

Площадь помещения, м2
4 6 8 9 10 12 15 18
Сечение воздуховода,

см2

104 156 208 234 260 312 390 468
Диаметр трубы 11 14 16 17 18 20 22 25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

  1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
  2. Площадь подвального помещения значительна или имеет свои уровни.
  3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
  4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

  • определитель влажности и температуры;
  • реле автоматического отключения и включения вентиляторов;
  • таймер периодического включения для экономии электроэнергии;
  • электронагреватель (калорифер);
  • кондиционеры, увлажнители;
  • фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

В подземном помещении

Подземные помещения всегда требует особого внимания, так как они в большей степени подвержены воздействию влаги. Повышенная влажность не только портит хранимые вещи, но и разрушает саму конструкцию. Поэтому создание вентиляционной системы в подвале/погребе/смотровой яме является необходимостью. Вентиляция для подвала бывает двух видов – принудительная и естественная.

Рассмотрим как именно следует устанавливать в гараже вентиляцию своими руками:

  1. Естественная:

Установить естественную систему будет проще всего. Её основа – вентиляционный канал.

Ширина канала составляет один кирпичили бетонный блок, укладываемый на боковину.

Как было сказано выше, естественная вентиляция состоит из приточной и вытяжной трубы.

Это верно и для подвальной вентиляции. Разница лишь в том, что вентиляционные каналы подземного помещения включены в общую систему вентиляции гаража.

То есть выход воздуха осуществляется через общую для всего гаража трубу.

Приточный канал же обеспечивает связь между подземным помещением, гаражом и внешней средой. Из подвального притока воздух будет поступать внутрь всего гаража. Установка двух приточных каналов не требуется.

Система труб создает перепад давления, и воздух начинает циркулировать сам. Чтобы воздушный поток был сильным, трубы следует ставить в противоположных концах подвала.

Приточная труба находится на уровне 30-50 сантиметров от пола (подвала), вытяжная – в 20 сантиметрах от потолка (гаража). Подходящим сечением труб является 100-250 см². Но точные расчёты следует сделать самому. Результат будет зависеть от размеров помещения и климата.

Сделав расчёты, можно приступать к монтажу. В первую очередь крепят вытяжной канал. Конец трубы должен быть расположен на 50 сантиметров выше уровня крыши. Затем устанавливают приток, он выходит на улицу. На концы трубы необходимо установить сетку, которая будет защищать от крупного и мелкого сора. Более дешевым аналогом трубам является шибер.

Принудительная:

Принудительная система для подземных помещений несколько сложнее естественной, но принцип расположения труб остается таким же. Главное отличие – применение механических устройств. Два вентилятора необходимо вставить в полость двух вентиляционных каналов. Вместо вентиляторов можно использовать диффузор-флюгер или дефлектор.

СПРАВКА: Диффузор-флюгер устанавливают на вершине приточного канала. Дефлектор создает массу разреженного воздуха, тем самым искусственно изменяя давление.

Устройство монтируют на самом верху вытяжки. Еще один способ – использование лампочки. В полость трубы монтируют лампочку. Во включенном состоянии она излучает тепло, и тем самым создает перепад давления.

Самый дорогой и качественный вариант принудительной вентиляции – модульный. Потоком воздуха управляет специальный контроллер. Но процесс установки достаточно сложный и стоит такая система дорого. Лучше всего модульный вариант подойдет большим подвальным помещениям.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

  1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
  2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
  3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
  4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
  5. На крыше гаража повторяем операции пункта 3.
  6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

  1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
  2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
  3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
  4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
  5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
  6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Возможные схемы проветривания помещений

Циркуляция воздуха в ограниченном пространстве обеспечивается посредством монтажа элементов системы вентиляции в соответствии с выбранной схемой проветривания. Применяются два способа воздухообмена: естественный и принудительный. Первый основан на разнице давлений и температур снаружи подземного хранилища и внутри него. При определённых обстоятельствах циркуляция газов происходит в помещении недостаточно интенсивно, тогда прибегают ко второму способу проветривания — посредством встраивания в вентиляционный канал небольшой воздуходувки.

Краткое описание каждой из схем:

  1. Естественная — подходит для малых площадей, выполняется из двух труб оптимального диаметра, располагаемых в определённом порядке. Один канал предназначен для удаления скопившихся газов, по другому осуществляется приток свежего воздуха. Если погреб совсем мал, обходятся установкой единственной трубы, но разделённой на 2 канала. Каждый газоотвод оборудуется своей задвижкой, чтобы регулировать вытяжку и приток воздуха.
  2. Принудительная схема отличается от предыдущей системы дополнением её вентиляторами, назначение которых — обеспечение движения потоков по воздуховодам. Установка приборов производится в одном из каналов и называется, соответственно, приточной или вытяжной. Схема с установкой вентиляторов на оба газохода является комбинированной. С её помощью проветривают овощехранилища больших объёмов.

Существует зависимость между площадью подземной камеры и сечением вытяжного канала: на каждый квадратный метр помещения требуется 26 см² воздуховода. Для погреба 2х2,5 м потребуется газоотвод размером: R =(√26*2*2,5)/3,14=3,6 см. Полученный размер рекомендуется увеличить на 10―15%, тогда необходимый диаметр трубы D составит 80 мм.

Есть и другая формула для вычисления: D=15*S. При использовании этого выражения результат получится такой же (D=15*2*2,5=75 мм).

Приточно-вытяжная вентиляция своими руками

Идеальная вытяжка для погреба базируется, по мнению многих, на приточно-вытяжного вида вентиляционной конструкции. Такая система подразумевает функционирование 2 ПВХ-труб, одна из которых обеспечивает качественную вытяжку, а вторая – обязательный свежий воздушный приток с улицы. Таким образом, в строении поддерживается идеальный температурный баланс и баланс воздуха

Важно помнить, что в соответствии с той задачей, которую каждая труба должна будет выполнять, ее располагают на определенной высоте и устраивают определенным образом

Труба для вытяжки обычно находит свое место рядом с потолком и проходит на всю высоту дома или другого строения. Чтобы в погребе была стабильная тяга, высота такой трубы устанавливается выше, чем конек здания. При этом ее обязательно нужно оборудовать специальным козырьком, который предотвратит попадание вовнутрь осадков.

Тем, кто задумывается о том, как сделать вытяжку в погребе, нужно помнить о необходимости соблюсти сечение (единое). Обязательным является обеспечение полного отсутствия даже малейших изгибов трубы (вытяжной) по всему пути ее пролегания. В обязательном порядке все открытые и уязвимые места данной конструкции подвергаются дополнительному утеплению. Только приняв такие меры можно избежать замерзания некоторых элементов в зимний период. Пренебрежение данным правилом приводит к закупорке участков воздуховодной конструкции льдом-конденсатом.

Чтобы сделать адекватную регуляцию вытяжного воздуховода, внизу трубы организуют дверцу-заслонку. Возможность выдвигать или задвигать, по мере необходимости, эту заслонку, позволяет регулировать поток воздуха и создавать оптимальную атмосферу в помещении. Если к дому с погребом пристроен гараж, под которым или рядом с которым погреб и располагается, то именно вытяжка из погреба в гараже может стать самым подходящим вариантом установки системы воздуховода.

При устройстве приточной трубы, ее располагают на 50 до 60см выше от черты пола и, обязательно, как можно дальше от вытяжки. Для обеспечения естественной тяги, приточные части системы выводятся только лишь на улицу. На конце такой трубы также желательно организовать раздвижную дверцу. После того, как вся работа будет сделана, к вытяжному отверстию, также, как и к приточному, подносят зажженную бумагу. Дрожание языка пламени говорит о существующем движении воздуха. При отсутствии дрожания огня, всю систему необходимо проверить на имеющие место неисправности.

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

  1. стандартная система с одной трубой для вытяжки воздуха;
  2. установку двух труб — для отвода и поступления воздуха;
  3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

  • Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

    В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

  • Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
  • Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

  • Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
  • Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

  1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
  2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

  1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
  2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Теплоизоляция труб от конденсата

Капли воды возникают лишь на поверхности бытовых трубопроводов, по которым идет холодная жидкость (питьевая вода и канализационный сток). Влага, имеющаяся в атмосфере помещений, конденсируется на холодных трубах из-за разницы температур между их поверхностью и воздухом.

Чем холоднее трубы, чем более насыщен влагой воздух – тем более активно происходит процесс конденсации воды.

Если по трубе идет холодная вода, на ней будет собираться конденсат. Каждую такую трубу требуется закрыть теплоизоляцией

Разница температур воздуха и поверхности труб холодного водоснабжения в частных домах обычно невелика. Ведь при нечастом потреблении домочадцами холодной воды нет ее движения по трубам, поэтому температуры домашней атмосферы и трубопровода почти что уравниваются.

Но в многоэтажном строении, жилом или офисном, холодная вода используется практически непрерывно и труба постоянно холодна.

Простейший способ борьбы с конденсатом на трубах – уравнивание температур труб и атмосферы. Необходимо закрыть холодный трубопровод паро- и теплоизолирующим материалом по всей протяженности.

Конденсат собирается на холодной трубе вне зависимости от того, из чего она выполнена

Полимеры, черные металлы, чугун или медь – не важно. Изолировать придется все трубы «холодных» коммуникаций!

Изолировать водопроводные трубы от воздействия конденсата и влажной взвеси в воздухе несложно. Нужна лишь трубка из вспененного ПВД, обойный нож и армированный скотч

Предотвратить контакт холодной трубы с воздухом позволит трубчатый теплоизолятор из вспененного ПВД. Стенка теплоизолирующей «трубки» – не менее 30 мм. Диаметр трубчатого утеплителя выбирается немногим больше, чем у изолируемого от атмосферной влажности трубопровода. Одеть утеплитель просто – разрезать по длине, следом обтянуть им трубу.

Сразу после заделки трубопровода теплоизолятором необходимо обмотать его сверху армированным скотчем для труб. Для максимальной теплоизоляции и большей привлекательности проводится обмотка скотчем фольгированным (алюминиевым).

Запорная арматура и сложно-изогнутые участки холодного трубопровода, которые невозможно закрыть трубчатой изоляцией, заматываются скотчем в несколько слоев.

Чем черевато отсутствие циркуляции воздуха

Постоянное или периодическое обновление воздуха в подземном помещении необходимо для:

  • Нормализации влажности;
  • Обогащения воздуха кислородом;
  • Поддержания оптимальной температуры.

Безусловно, главное предназначение погребов и подвалов — хранение съестных запасов. Влага — неизменный спутник любого подземного помещения, а для большинства овощей и фруктов — нежелательный фактор для длительного хранения.

Еще одна ценность подвала — наличие в любое время года оптимальной температуры. Эффективная вентиляция погреба —здесь чуть ли не первостепенная составляющая. Прохлада знойным летом и комфортное тепло зимой будут в вашем подвале залогом сохранности продуктов, а свежий воздух и оптимальная влажность — ему в том помощниками.

Как правильно сделать вентиляцию в погребе своими руками

По следующему алгоритму можно реализовать такой проект самостоятельно:

Создают план. Не обязательно применение строгих инженерных стандартов. Но пригодится наличие чертежа с расположением и размерами отдельных частей, списка комплектующих деталей.

Варианты устройства вытяжной системы

Помещение надо подготовить. Устраняют дефекты изоляции. При заглубленном фундаменте обеспечивают надежную защиту от грунтовых вод. Утепляют внешние стены, потолок и пол, кровлю.

Эффективный дренаж необходим для длительной эксплуатации строения без лишних проблем

В соответствии с планом монтируют трубы. Краны для слива конденсата, рукоятки заслонок и другие устройства с ручными приводами размещают в местах, удобных для последующего обслуживания.

Утепление вентиляции предотвращает образование конденсата

  • На выходном участке трубы монтируют дефлектор. Он совмещается с колпаком, предотвращающим проникновение птиц, осадков, листвы.
  • Устанавливают элементы системы принудительной вентиляции.

По завершении работ контролируют герметичность стыков в местах прохождения каналов воздуховода через строительные конструкции, проверяют функциональность средств автоматики, управления.

Если нет иной возможности, устанавливают вентиляцию погреба с одной трубой. Приток обеспечивают за счет имеющихся, либо созданных специально щелей, открыванием дверей, окон. Иногда устанавливают конструкцию из двух вставленных одна в другую труб. Центральное отверстие и промежуток между стенками используют для подачи/ удаления воздуха.

Статья по теме:

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V, (1)

где

F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с, 3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант.

На 1 метр площади подвала требуется 25 см2 сечения вентканалов.

При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2): R = 89 мм, диаметр 18 см.

Третий вариант.

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга R = 89 мм, диаметр труб 18 см.

Как видим, два последних варианта дают одинаковый результат.

Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
