Сварочная проволока для газовой сварки

Производители сварочной проволочной продукции

Среди российских компаний выделяются:

1. ООО СМС, компания отличается современным оборудованием, позволяющим выпуск продукции по европейской технологии в соответствии принятым стандартом.
2. ООО Петромет — относится к Сталепрокатному заводу Санкт-Петербурга.
3. ООО Велд-Метиз, производственные мощности находится в Москве.
4. ОАО Волгоградский сталепроволочно-канатный завод.
5. ОАО Западно-Сибирский Металлургический Комбинат, расположенный в городе Новокузнецке.

Благодаря перечисленным производителям, все предприятия РФ обеспечены качественной присадочной проволокой, позволяющей выполнять все виды сварки металлов.

Порошковая проволока

Представляет собой трубчатую проволоку, заполненную порошкообразным наполнителем — шихтой. Оболочку изготовляют из стальной (чаще низкоуглеродистой) ленты толщиной 0,2-0,5 мм. Шихта — это смесь порошков из газообразующих, шлакообразуюших компонентов, а также легирующих добавок, обеспечивающих защиту зоны сварки, сварочной ванны и околошовной зоны.

1. Стальная шихта 2. Шихта

Порошковые проволоки позволяют снизить разбрызгивание электродного металла, повысить производительность сварки.

Перед сваркой порошковые проволоки рекомендуется прокаливать при температуре 230-250°С в течение двух часов. Сварка непрокаленной проволокой допускается, но только при увеличенном вылете электрода до 40-60 мм. При этом рекомендуется, чтобы расстояние от токоподводящего наконечника до среза сопла было 15-25 мм.

Маркировка

Основные требования, регламентирующие все вопросы производства проволоки для сварочных работ, представлены ГОСТом 2246-70. Сегодня изготавливается порядка 80 разновидностей этого вида изделий. И для того, чтобы понять, что собой представляет тот или иной тип продукции, ему присваивается определённая маркировка, помогающая разобраться в составе товара и его характеристиках. В качестве наглядного примера может послужить популярная сварочная проволока св08г2с.

Её расшифровка представлена следующими значениями:

• Сочетание литер «св» указывает на то, что данное изделие относится к сварочной проволоке;
• Комбинация цифр «08» говорит о количестве углерода (в сотых долях), содержащегося в изделии;
• Литера «г» подчёркивает наличие марганца в составе проволоки;
• Цифра «2» — это объём марганца в элементе;
• Литера «с» говорит о наличии в проволоке кремния, но если после буквенного обозначения нет никакой цифры, то это значит, что в изделии его содержится менее 1%, но более 0,5%.

По маркировке, изложенной выше, можно сказать, что представленное изделие является легированной низкоуглеродистой проволокой, в составе которой присутствуют такие присадки, как кремний и марганец.

Химический состав для сваривания стали

Стальная сварочная присадка гарантирует хорошие механические свойства сварного шва. Основные марки проволочной присадки, используемые для сварки углеродистых сталей, показаны в таблице ниже:

	Маркировка присадочной проволоки
Защита: азот и гелий	Защита: CO2
20ХГСА	Св-15ХМА, Св-18ХГСа	Св-08Г2С
30ХГСА	Св-15ХМА, Св-18ХГСа	Св-10ГСМ, Св-10ГСМТ, Св-08Ч2СМА
12ХМ	Св-08ХМ	Св-10ХГ2СМА
15ХМ	Св-08ХМ	Св-08ХНСМА, Св-08ХГ2СМ
12Х1МФ	Св-08ХМФА	Св-08ХГСМФА
15Х1МФ	Св-08ХМ	Св-08Х1М1ГСФ
15Х5М, 15Х5, 15Х5ВФ	Св-10Х5М, Св-08Г2С	Св-08Г2С

Согласно государственному стандарту, присадочные проволоки для сварки нержавейки и обычной стали подразделяются на:

• углеродистые, предназначенные для соединения изделий из низко и среднеуглеродистых сталей;
• легированные, для сваривания низколегированных и термостойких металлов;
• высоколегированные, использующиеся при работе с хромникелевыми, нержавеющими или другими легированными сортами сталей.

Присадочные материалы для нержавейки представляют собой хром или никельсодержащие стали.

Основными преимуществами специализированных сварочных присадок, предназначенных для соединения изделий из нержавеющей стали, являются:

• высокое качество сварного шва;
• однородность и отсутствие пор в соединении;
• коррозионная стойкость;
• минимальный коэффициент разбрызгивания металла;
• стабильное горение электрической дуги при работе.

При попытке рассчитать расход присадки на шов следует учитывать, что присадка для нержавеющей стали обладает увеличенным ресурсом.

Расходники, применяемые при работе с высоколегированными или нержавеющими сталями, подразделяются на два вида:

• порошковые;
• сплошные.

Метод сварки в среде аргона.

Порошковые присадки позволяют вести сварочные работы без применения защитных газов. В простейшем случае порошковая присадка представляет собой полую трубку с флюсом внутри.

При работе, флюс и присадочные элементы образуют облако газа, способствующего качественной проварке шва. Подобные проволоки могут применяться в условиях недостаточного пространства, поскольку сварочный аппарат без баллона с газом может доставать даже до самых труднодоступных мест.

Сплошные проволоки – это обыкновенные присадки, предназначенные для проведения сварочных работ в среде защитных газов, например, Аргона или углекислоты.

Стоит отметить, что присадочные элементы, используемые для сварки нержавеющей стали, делятся на классы:

• нормальной точности;
• повышенной точности с маркировкой П.

Наиболее часто используемыми видами присадочных материалов для сварки изделий из нержавейки являются:

1. Св06Х20Н11М3.
2. Св01Х18Н10.
3. Св01Х19Н9.

При расшифровке следует помнить, что:

• А обозначает азот;
• Б – ниобий;
• В – это вольфрам;
• Д – медь;
• М – молибден;
• С – это кремний;
• Т – титан;
• Х – хром;
• Н – никель;
• Ю – алюминий;
• Ф – ванадий;
• Ц – цирконий.

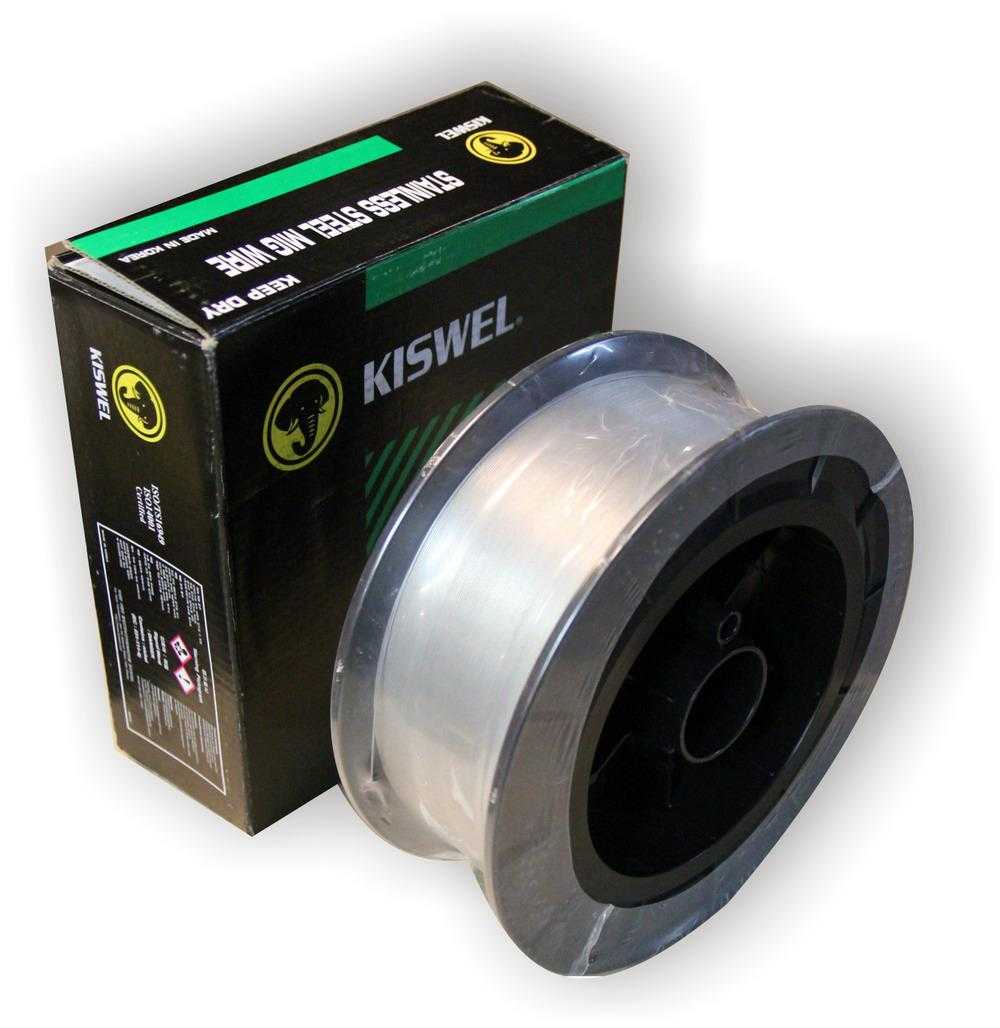

Нержавеющая проволока для использования в полуавтоматической сварке

Проволока для сварки нержавейки полуавтоматом лучше всего сваривает легированные стали, которые соединяют с помощью предотвращающих окисление газов. Нержавеющая сварочная проволока задействована в металлургии, нефтепереработке, пищевой промышленности, медицине, химической промышленности, при изготовлении автомобилей и в иных сферах жизни. Надежно соединить поверхности из нержавейки часто нужно и в бытовых условиях – например, при монтаже оград или сооружении каркасов для парника.

Нержавеющая проволока для того, чтобы шов был защищен от окисления, насыщена примесями фосфора, азота, хрома, марганца и углерода.

Проволока из нержавейки для полуавтомата имеет следующие плюсы:

• Равномерно поступает в полуавтомат.
• Обеспечивает прочный шов, не имеющий поры.
• Имеет плотную рядную обмотку.
• Гарантирована высокая производительность.
• Количество дыма минимально.

Проволока для сварки нержавейки полуавтоматом с газом ограничивает выбор полярности, используемой при работе: нужно выбирать обратную. Если же вы планируете воспользоваться нержавеющей флюсовой проволокой, то необходима полярность прямая.

Нюансы применения

На сегодня разработано множество методов сварки, работающих на основании различных принципов. Но сказать, что один способ лучше сказать сложно. Каждый из них обладает плюсами и минусами. Но иногда получается так, что имеет смысл использовать только один, конкретный вид сварки. Одним из таких видов является сварка порошком или порошковой проволокой.

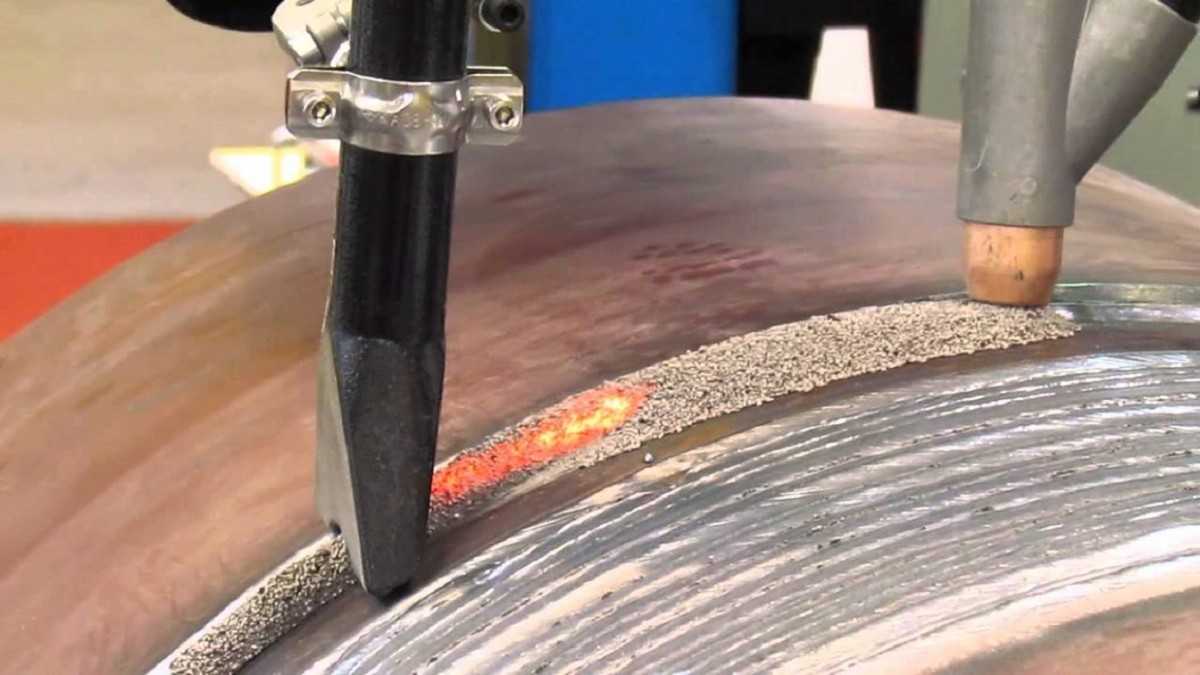

Процесс применения присадочной проволоки

По сути, эта проволока представляет собой трубку, внутрь нее уложен флюс и порошок из металла.

К материалу этого класса существуют такие требования, например, ее использование не должно создавать проблем при розжиге и сопровождении дуги. Проволока должна расплавляться равномерно и при этом не создавать большого количества искр вокруг сварочной ванны. Образующийся шлак равномерно распределяется на всей поверхности шва и по мере его остывания он должен легко отделяться.

Шов должен отвечать всем требованиям нормативной документации и на нем должно быть, ни каких дефектов – подрезов, непроваров, пор и трещин. Указанные свойства определяют возможность использования порошковой проволоки для выполнения работ. Между тем для установления некоторых свойств сварочной проволоки необходимо выполнить экспериментальную сварку. Для этого необходимо взять валик и наварить его на металлическую пластину. Сварка должна выполняться равномерно, в самом нижнем положении рабочего инструмента. В качестве сварочных режимов принимаются средние, для свариваемого металла. После проведения таких экспериментов станет ясно, когда и в каких условиях имеет смысл применять такую проволоку.

Схема сварки при использовании присадочной проволоки

Виды изделий

В технике различают три основных состава:

1. Сплошной. Проволока аналогичного сечения изготовлена из чистого материала, без вкраплений. Часто применяется для сварки с участием защитного газа.
2. С содержанием флюса или порошковый вариант, используется для сварочных работ без газа, т. к. внутри находится флюс или вещества, заменяющие защиту от окисления. Такой метод сварки применяется, например, при строительстве многоэтажных зданий.
3. Активированный состав, вобрал в себя все полезные функции — конструкцию от первого варианта, а защитные свойства от второго вида. Все необходимые компоненты пропорционально размещены по всему телу присадки.

Предприятия, использующие постоянно аналогичные присадки на полуавтоматических или автоматизированных линиях, закупают сварочную проволоку в бухтах, весом от одной тонны, а затем уже самостоятельно осуществляют ее намотку или сразу же подают к месту сварки.

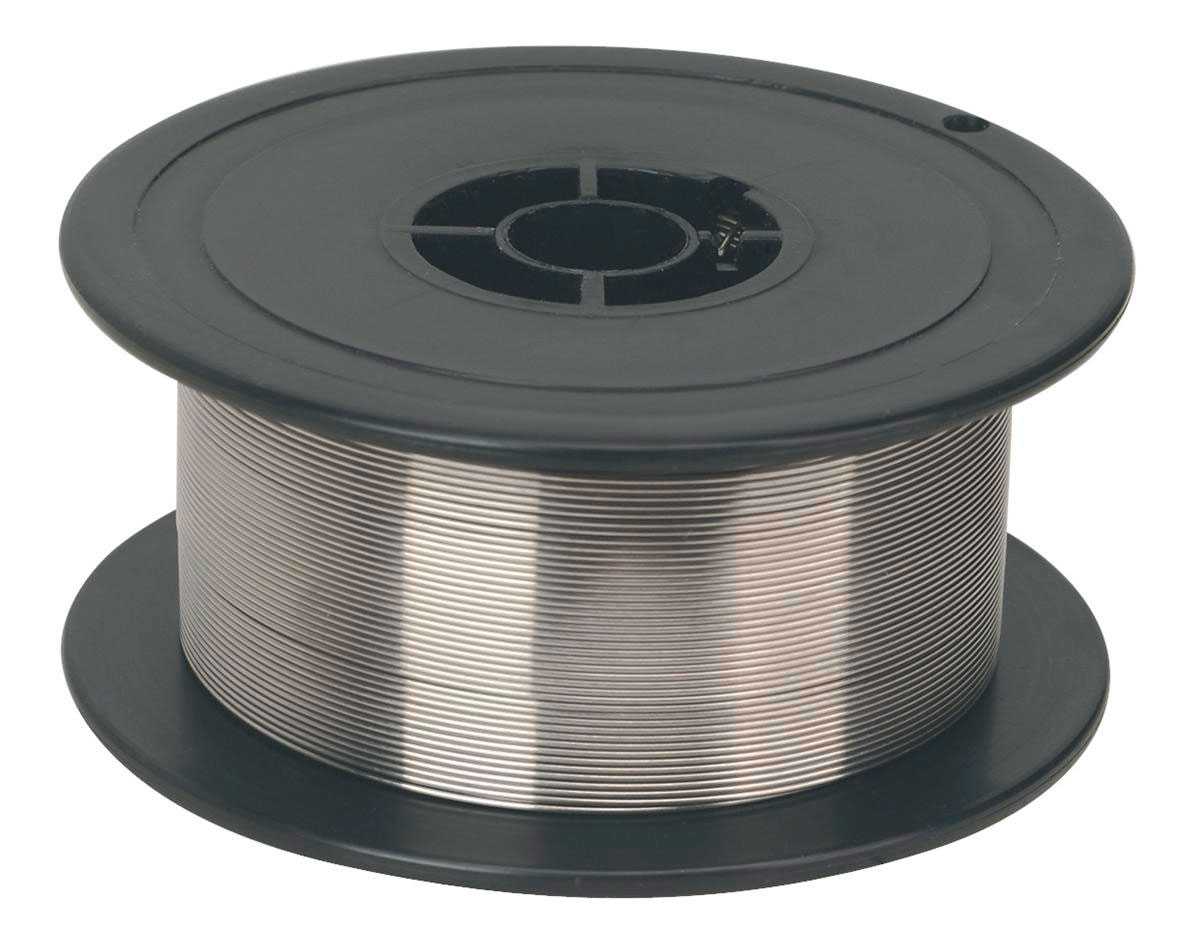

Из нержавеющей стали

Основное назначение проволоки для сварки нержавейки — прочное соединение сталей, содержащих хром и никель, при защите газа различного состава. Преимущества:

• высокая прочность, качество шовного соединения;
• стойкость при воздействии влаги;
• минимум разбрызгивания расплавленного металла;
• отсутствие микротрещин на готовых стыках;
• стабильность дуги;
• увеличенный ресурс службы.

Изготавливается проволока из легированных сталей с высоким содержанием никеля и хрома, обеспечивающих минимальное появление следов ржавчины. Диаметр варьируется в пределах 0,13—6,0 мм, наиболее известные маркировки: СВ06Х20Н11М3 и СВ01Х18Н10.

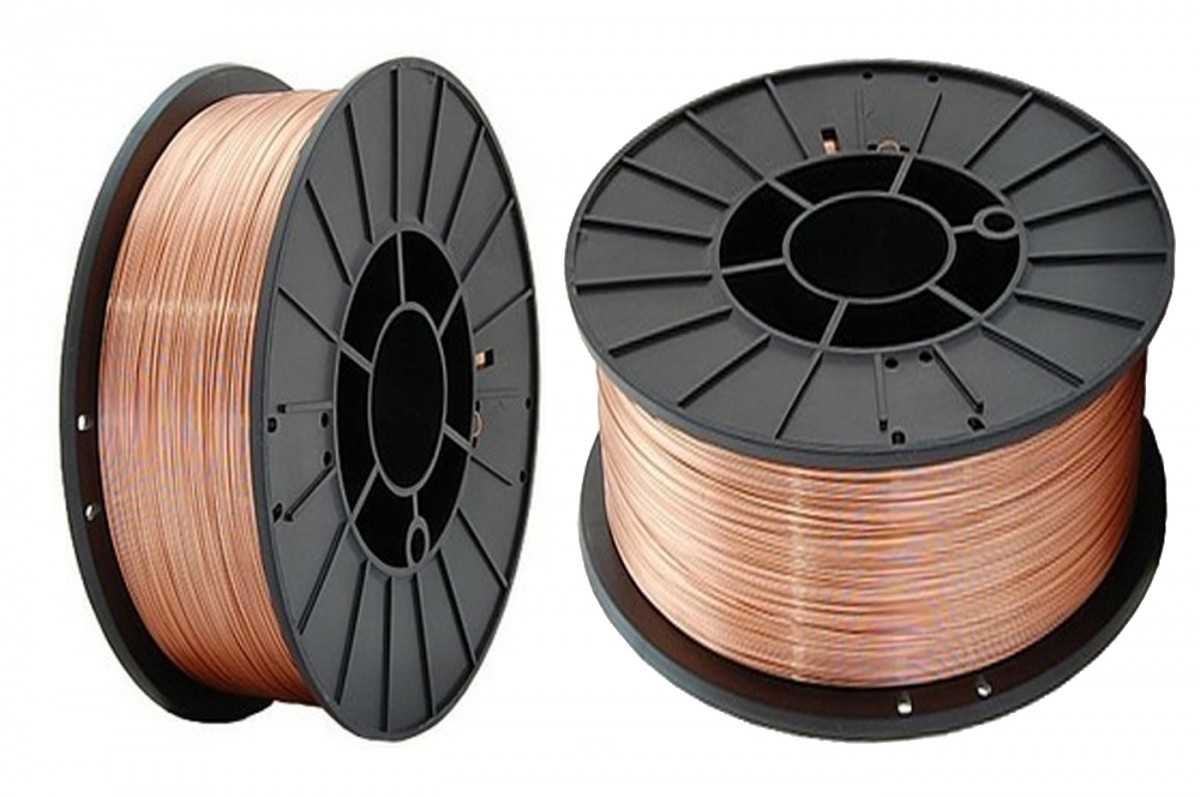

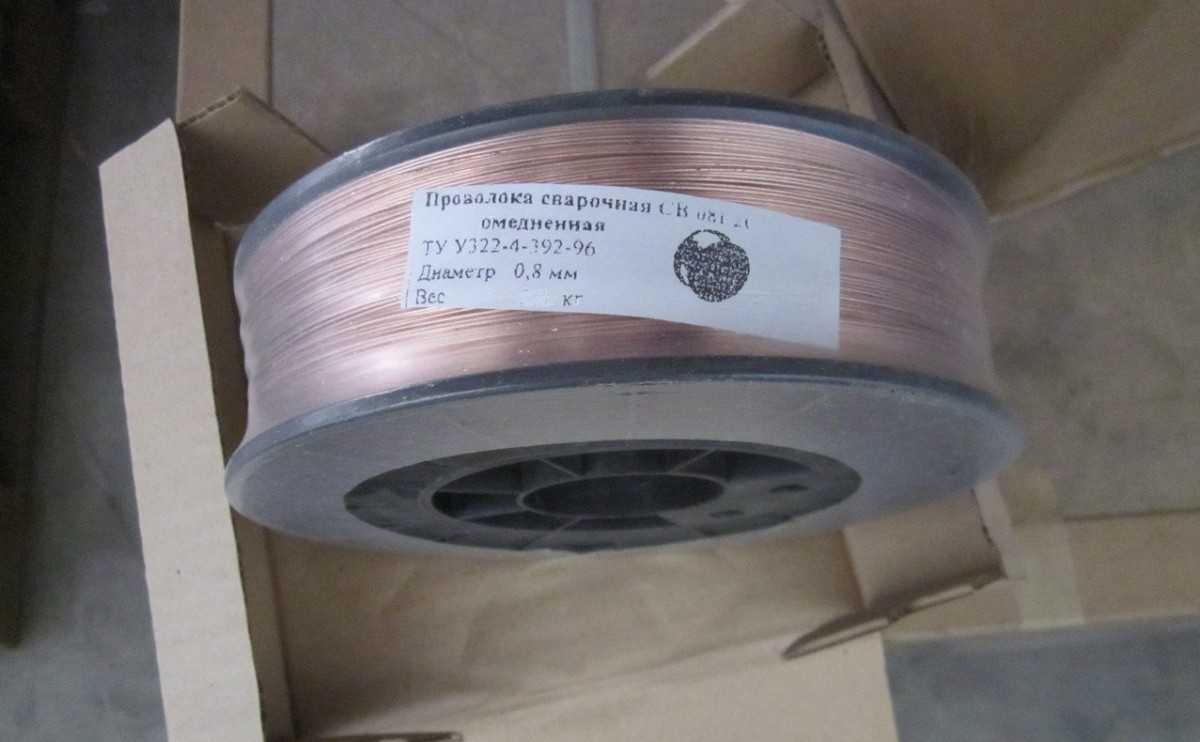

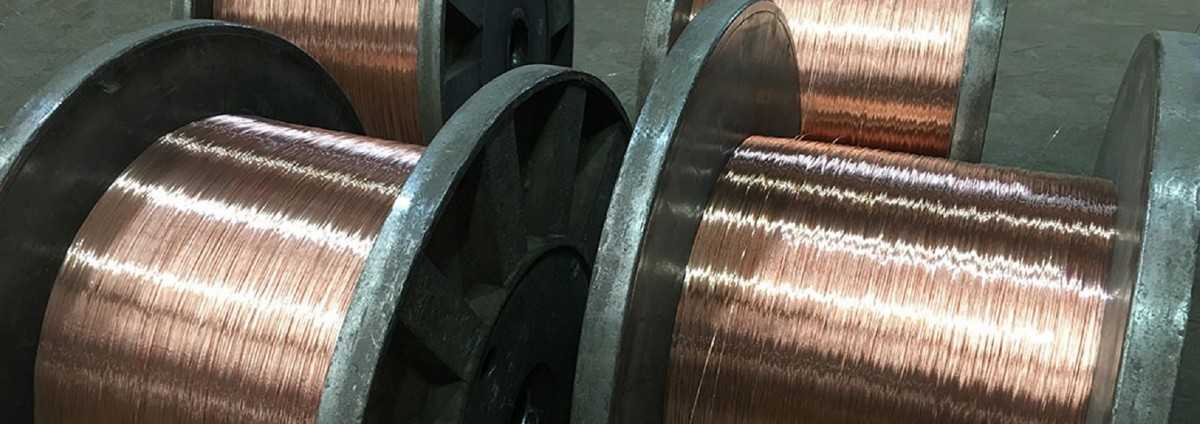

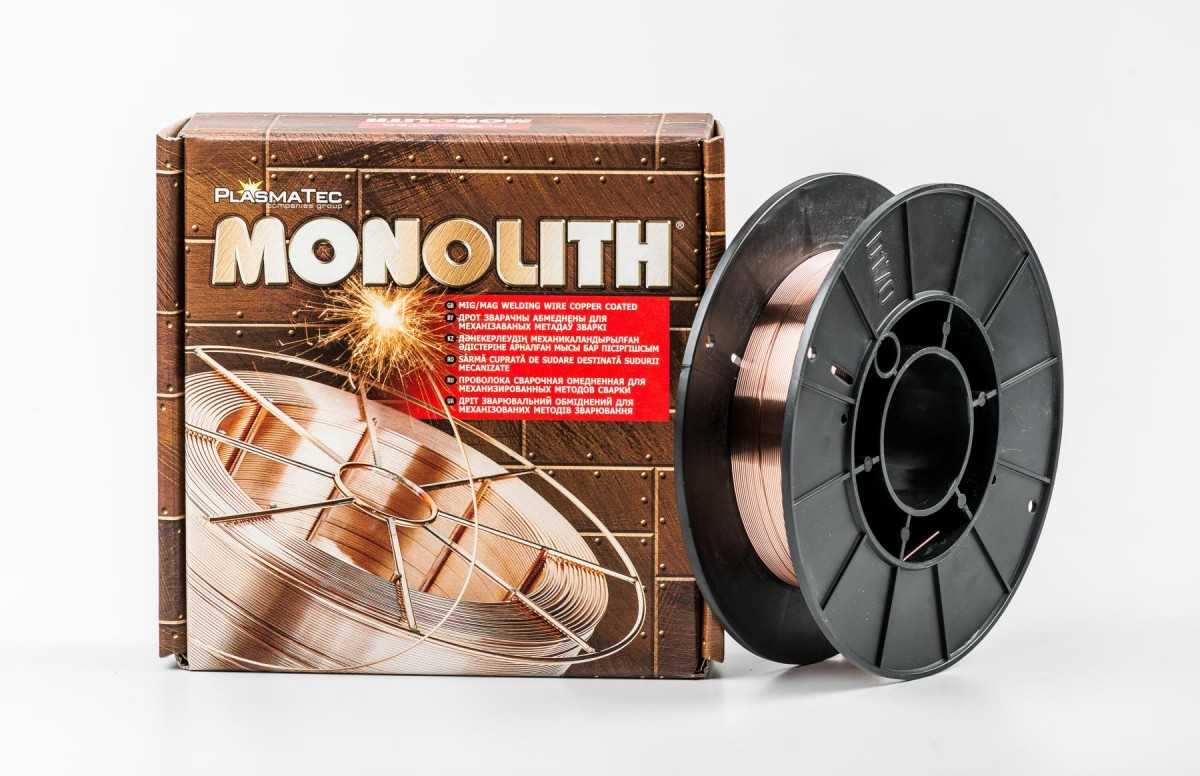

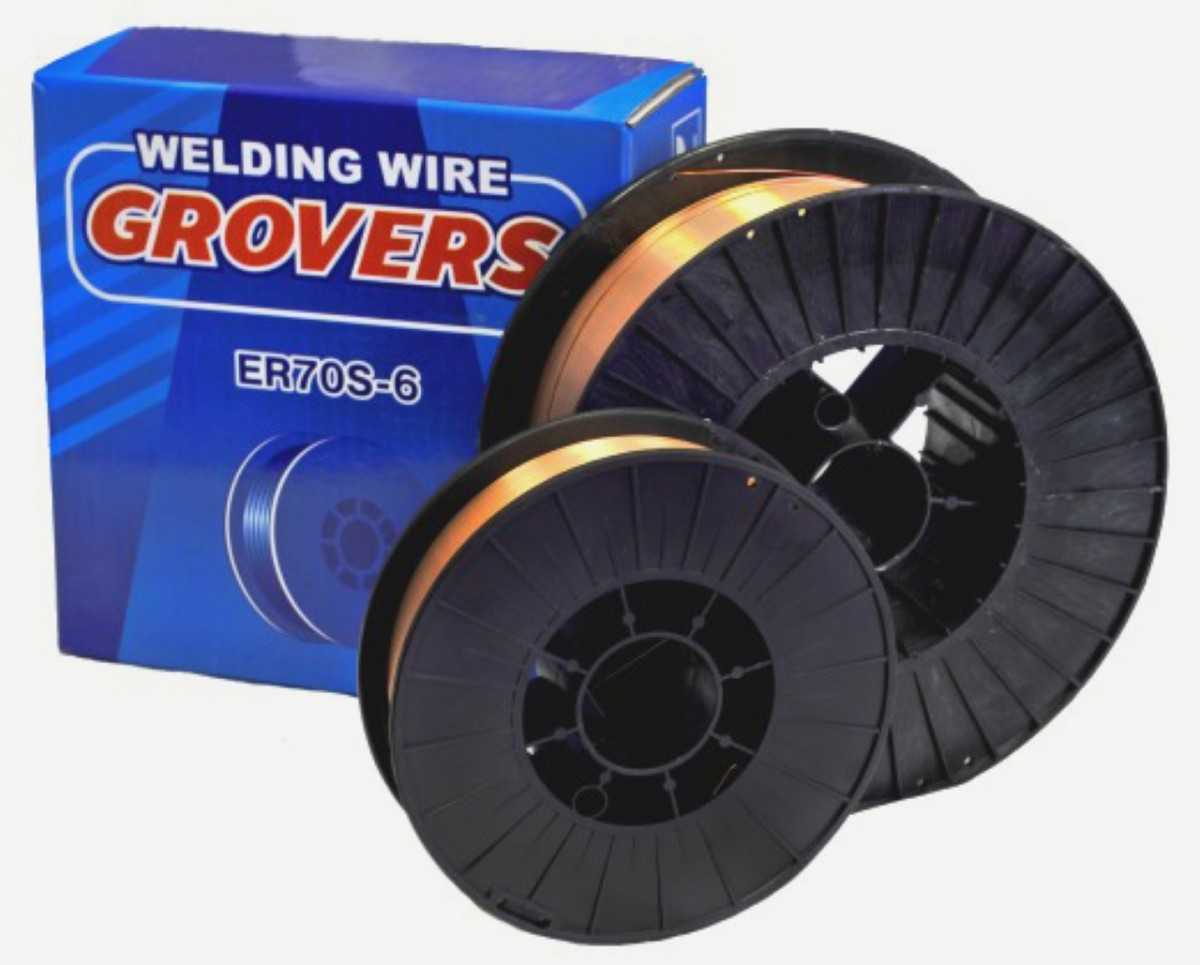

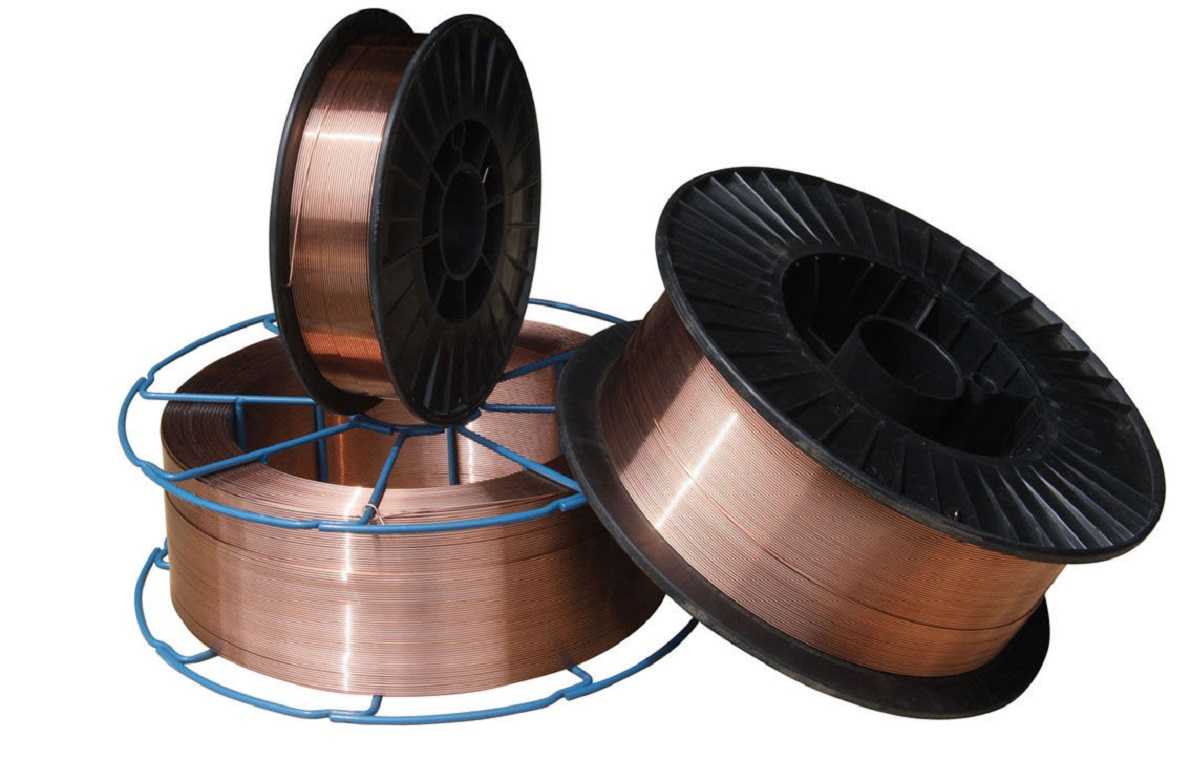

Омедненный вариант

Снижает оплавление наконечников неплавящихся электродов, поэтому применяется как проволока для полуавтомата. Для эффективного использования реализуется намотанной на кассеты, катушки или бобины из пластика, исполнителю достаточно вставить изделие в автомат подачи и приступить к работе. Стандарт толщины сечения: 0,6; 0,8 и 1,0 мм, помогает быстро повторно активировать сварочную дугу и стабилизировать ее устойчивое горение. Наиболее известные присадки — отечественного производства с маркировкой СВ-08Г2С и от компании из Швеции ESAB. Второй вариант применяется для сварки стали — штампованной, инструментальной, нержавеющей; используется для соединений деталей из чугуна.

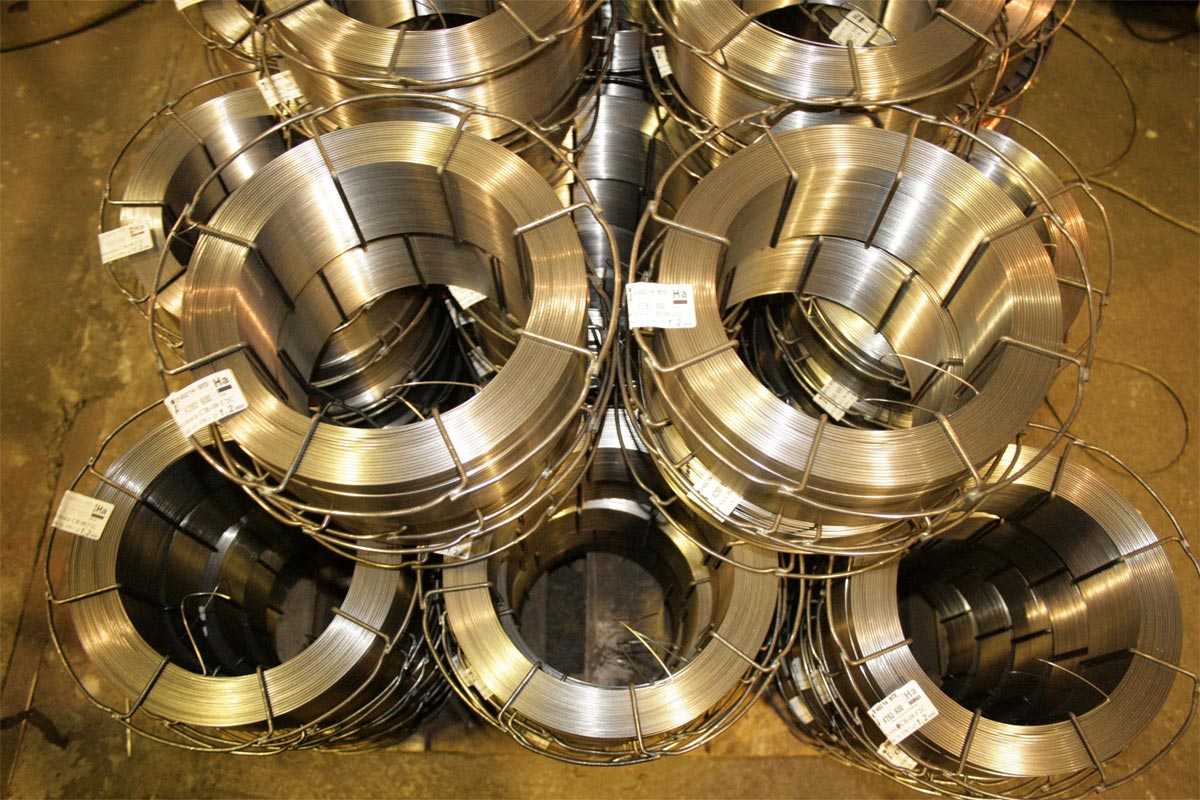

Изделия из стали

Маркируются литерами СВ, применяется диаметр 0,3—12,0 мм, существуют пружинные, канатные, сварочные, армированные и т. д., всего около 50 вариантов. В технике используются три крупные группы для сварки таких сталей:

1. Углеродистые — 08, ЮГЛ и 10Г2.
2. Средне и низколегированные — 18ХС, 08ГС и 08Г2С.
3. Высоколегированные — 08Х14ГНТ и 12Х13.

Проволока в некоторых случаях сверху омедняется для защиты от окисления и лучшей проводимости тока. Оптимальный вариант использования — аргонодуговая сварка, наличие процентного содержания легирующих металлов позволяет соединять высокоуглеродистые стали.

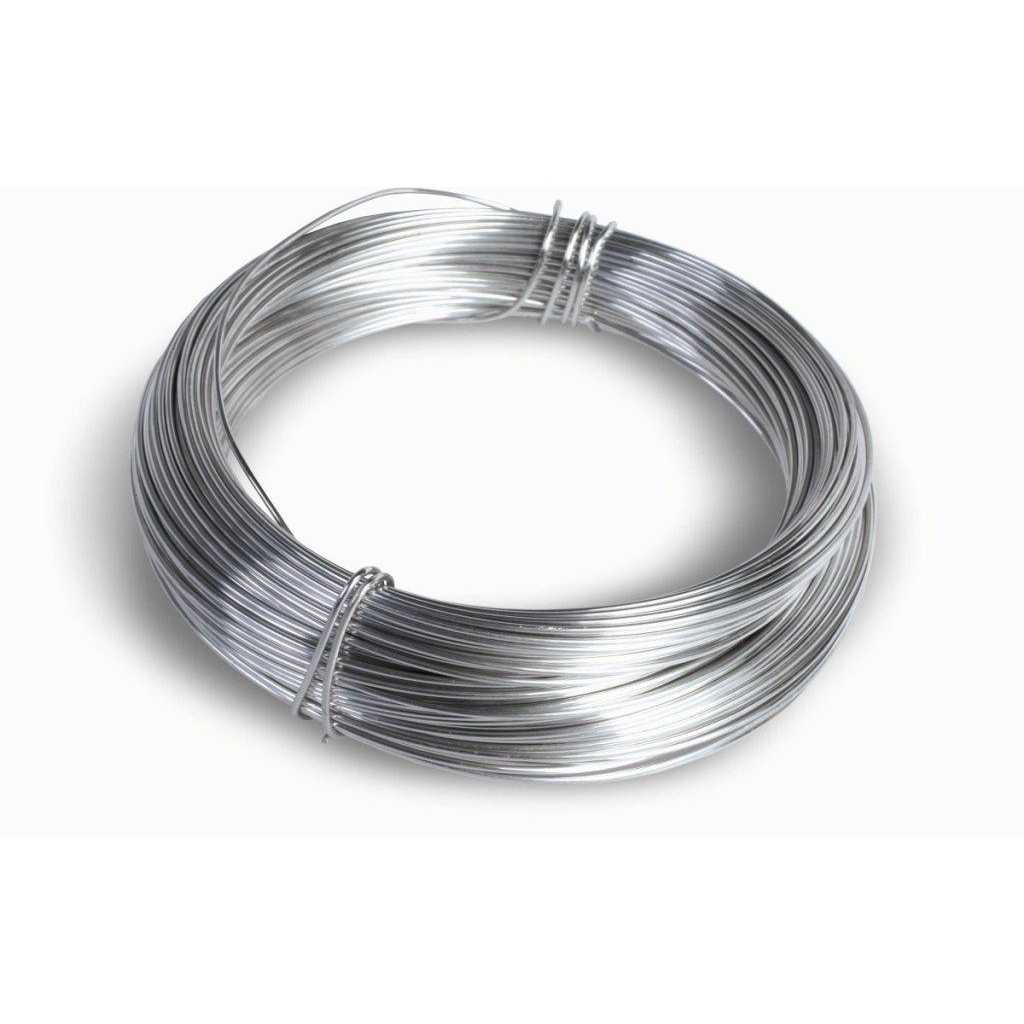

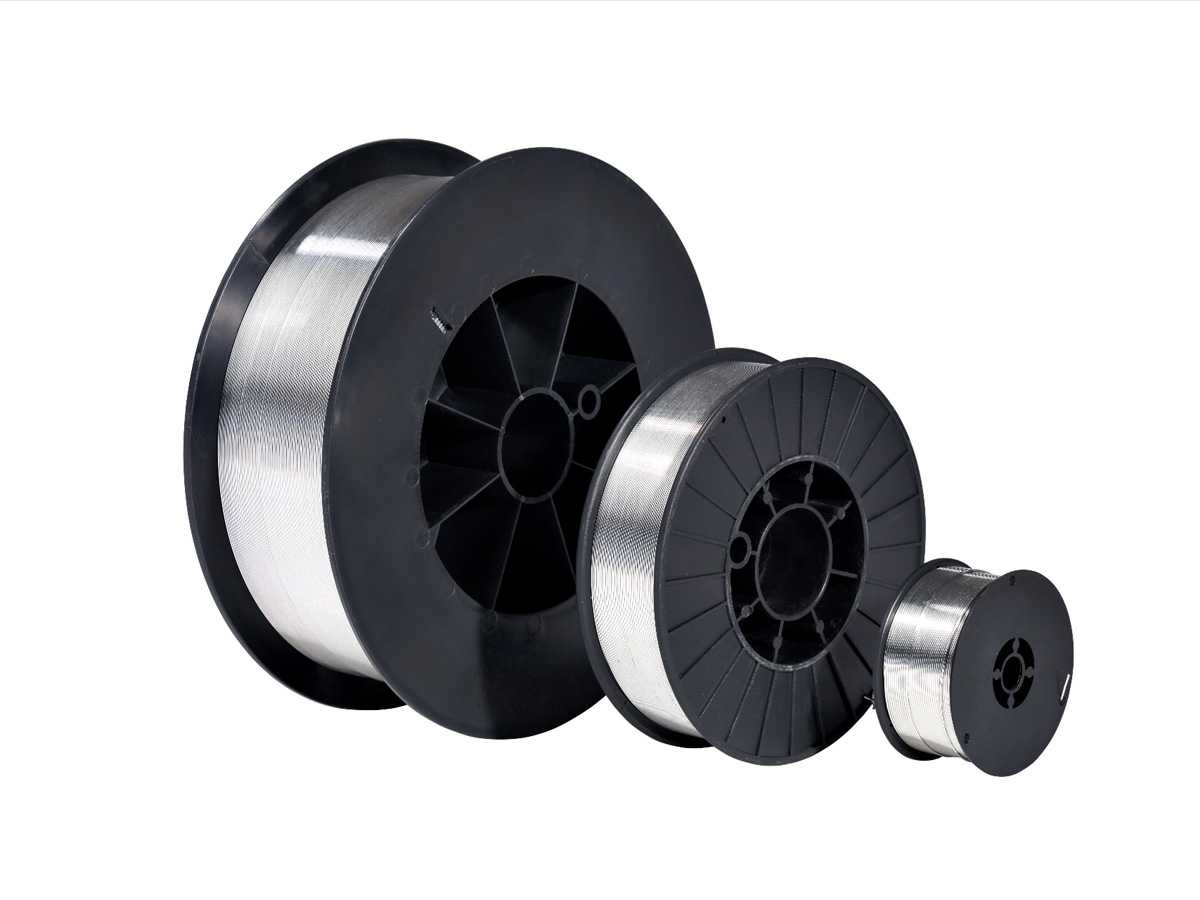

Из алюминия

Применяется для соединения конструкций аналогичного состава, а также металлов на его основе, при содержании: кремния — 3%, меди 3—5%, при этом получается шов с такими преимуществами:

• повышенной прочности;
• идентичность цвета;
• высокой коррозионной стойкости.

Применяется в автомобильной и судостроительной промышленности. Материал обладает высокой пластичностью и легким весом, применяется для газосварки и соединения заготовок из нержавеющего металла

В чистом виде не изготавливается, а только с присадками, например, при добавке 0,2% титана получается мелкозернистый шов, что важно при выполнении точных работ

Чтобы правильно и надежно соединить алюминиевые детали, проволока должна быть идентичной по составу, исключение — магний, в присадке содержание больше, т. к. во время сварки он быстро улетучивается.

Активированная

Порошок сосредотачивается во внутренней полой части и играет роль фитиля, используется такой вариант при сварке с защитой углекислым газом. Активную часть выполняют: карбонаты, оксиды металлов, такие как барий, титан, магний и кремний. Результат — сварочная дуга горит стабильно, металл не разбрызгивается, шов получается ровный без каверн.

Порошковый вид

Полая стальная проволока заполняется внутри флисом на 15—40%, конкретное содержание указывается в сопроводительном сертификате. Достоинства методики: качественное соединение, легкое удаление застывшего шлака и стабильное горение дуги. Производители часто называют ее стальной, что вводит пользователей в заблуждение.

Флюсовой вариант надо выделить в отдельную категорию, так как она увеличивает продуктивность и возможности полуавтоматической сварки, гарантирует качество шовного соединения, по сравнению с простой стальной присадкой.

Разновидности электродной проволоки. Их принцип действия

В зависимости от способа полуавтоматической сварки, проволоку можно использовать:

В среде защитных газов.

Сварка может проводиться с помощью инертных (без углекислоты) и активных (с углекислотой) газов. Согласно ГОСТ No2246-70, при такой технологии могут быть использованы 75 марок проволоки, которыми можно соединять практически все металлы. Особенно популярна сварка полуавтоматом чугуна, циркония, алюминия, магния, титана и т.д.

сварка полуавтоматом в защитной газовой среде

Плавка проволоки происходит с помощью дуги, которая образуется между электродом и металлической деталью. Во время этого сварная ванна наполняется газами, которые вытесняют воздух, который ухудшает качество шва. Чтобы в сварочном шве не образовывались поры, давление защитного газа должно быть 0,6 – 0,8 МПа. Для устойчивого горения дуги и небольших энергозатрат применяется присадочная проволока, имеющая диаметр 0, 5 – 3 мм.

Без использования газа (FLUX).

сварка полуавтоматом флюсовой проволокой без газа Флюсовая, она же самозащитная, проволока для полуавтомата пригодится для монтирования крупных конструкций, особенно если до свариваемых деталей трудно добраться. Проволока с флюсом нужна при соединении цветных металлов, их сплавов, низкоуглеродистой стали, стали с любой степенью легирования. Наиболее распространенные величины диаметра расходника — 2 мм, 5 мм и 8 мм.

Флюсовая сварочная проволока для полуавтоматов плавится под воздействием сварочной дуги. Одновременно происходит расплавка металлической поверхности. Глубина проплавления зависит от толщины проволоки и примененной силы тока. Образуется сварочная ванна, покрытая тонким слоем шлака. После удаления дуги расплавленное вещество кристаллизуется, образуя шовное соединение, и остатки шлака можно зачищать

Немаловажно, чтобы проволока с флюсом содержала как можно меньше химических веществ, выделяющих токсины при достижении высоких температур

Диаметр проволоки

Проволока для полуавтоматических устройств бывает следующих диаметров:

• 0,6 мм;
• 0,8 мм;
• 1,0 мм;
• 1,2 мм;
• 1,6 мм.

Такие размерные показатели позволяют полностью удовлетворить потребности профессиональных сварщиков. Для узкоспециализированных целей прекрасно подойдут изделия с диаметром от 3,0 до 6,0 миллиметра.

Необходимый размер проволоки подбирается в соответствии с характеристиками сварочного тока и толщиной соединяемых элементов.

В качестве критериев подбора также выступают:

• Химический состав материала;
• Величина площади наплавки;
• Количество проходов для формирования шва.

Следует отметить, что при выборе проволоки важно обращать внимание на такие показатели металла, как ударная вязкость и сопротивление разрыву

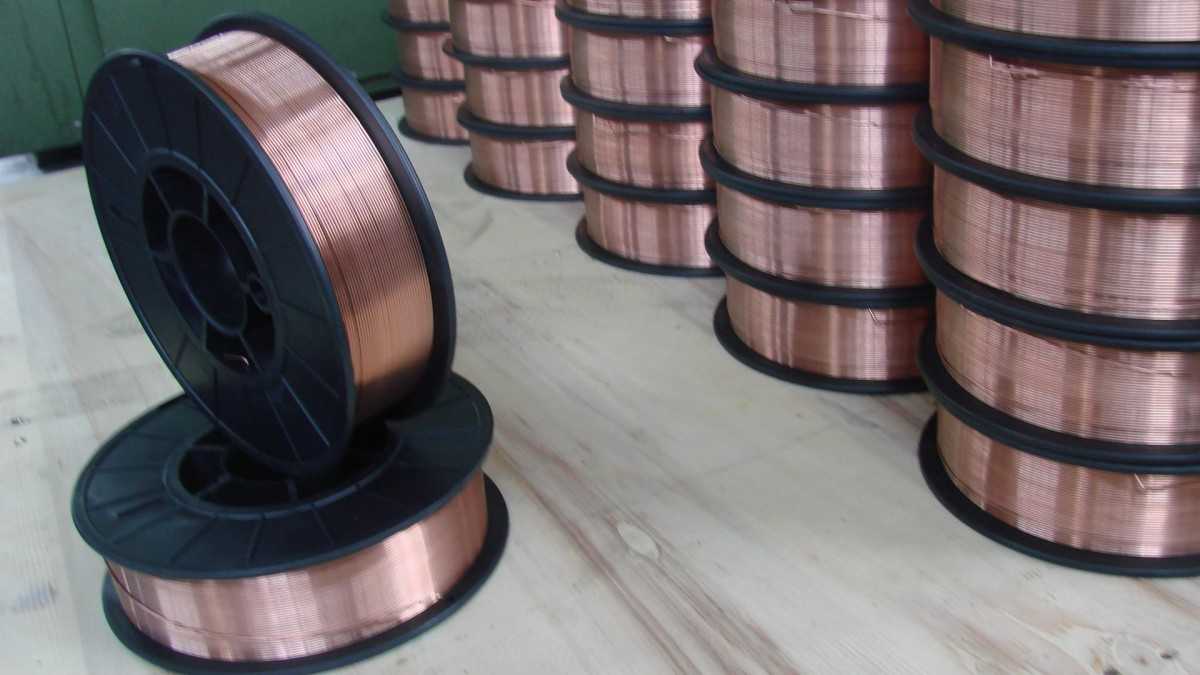

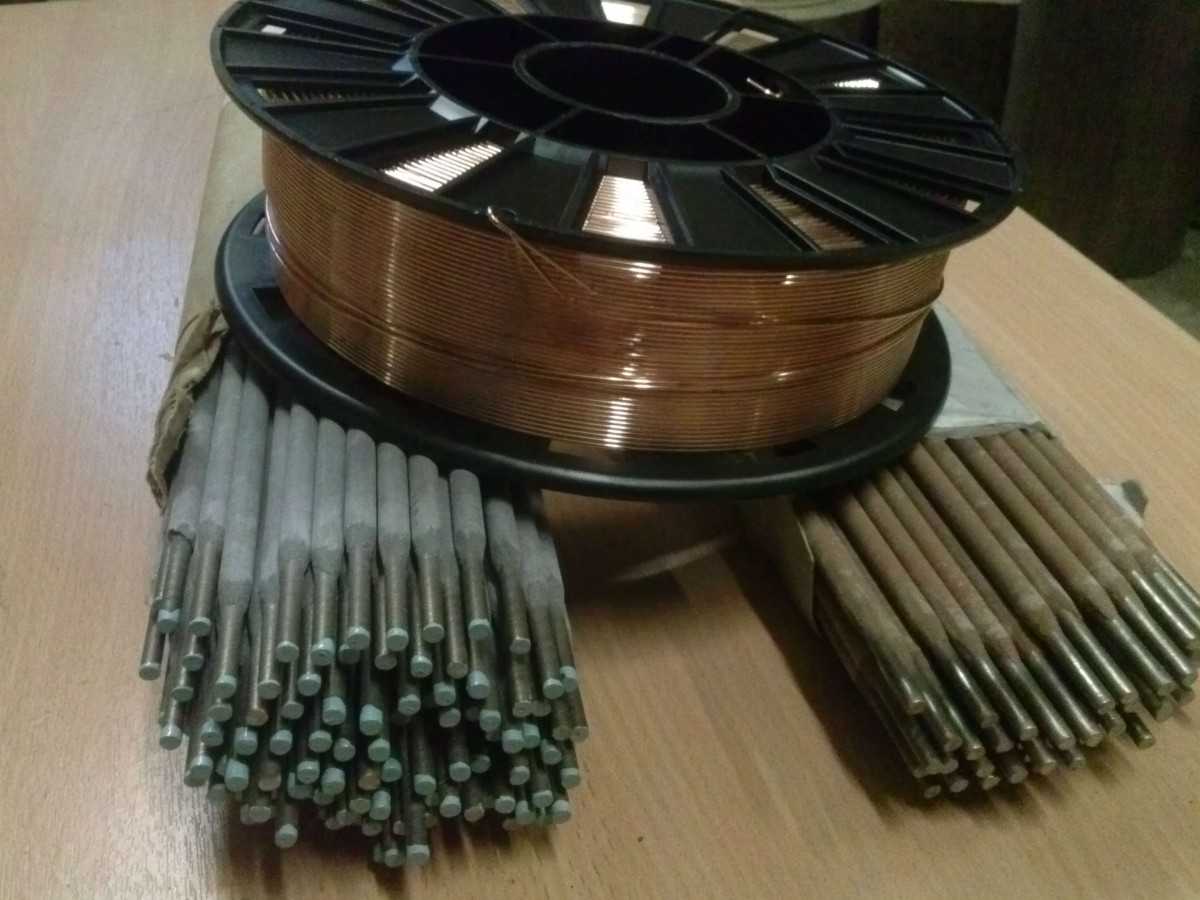

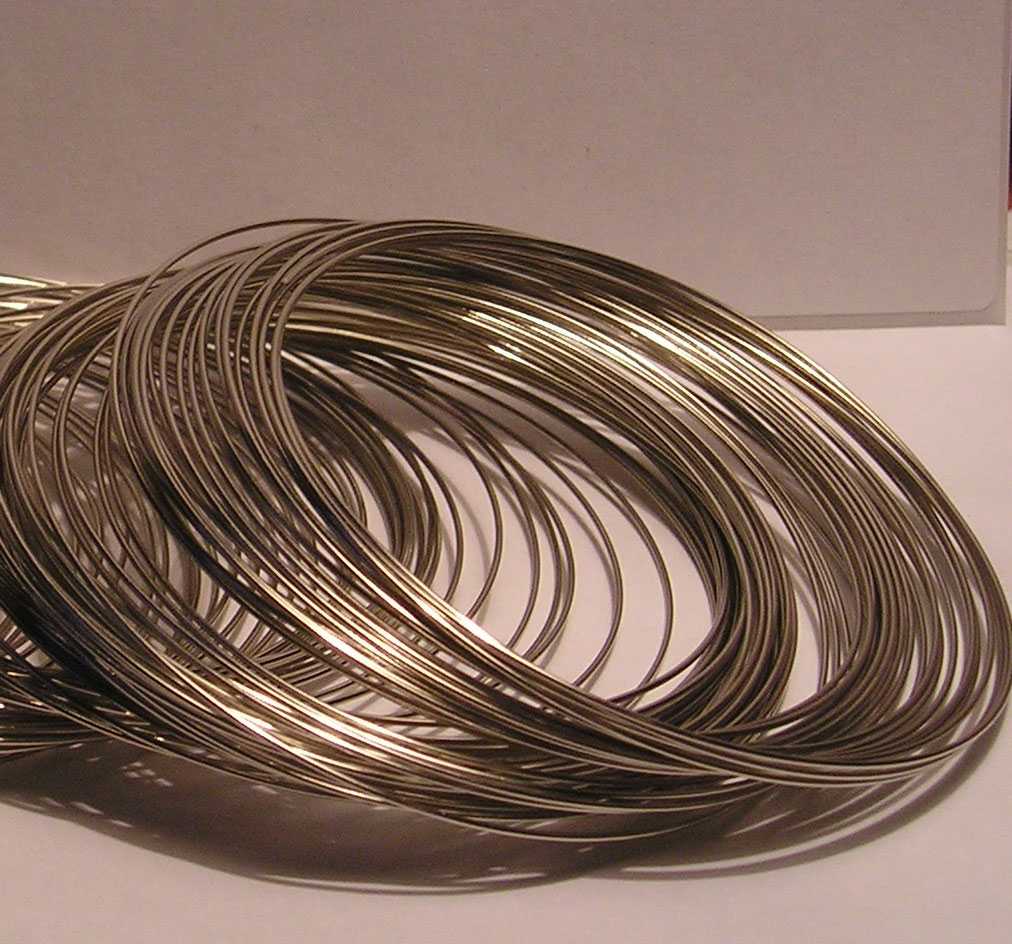

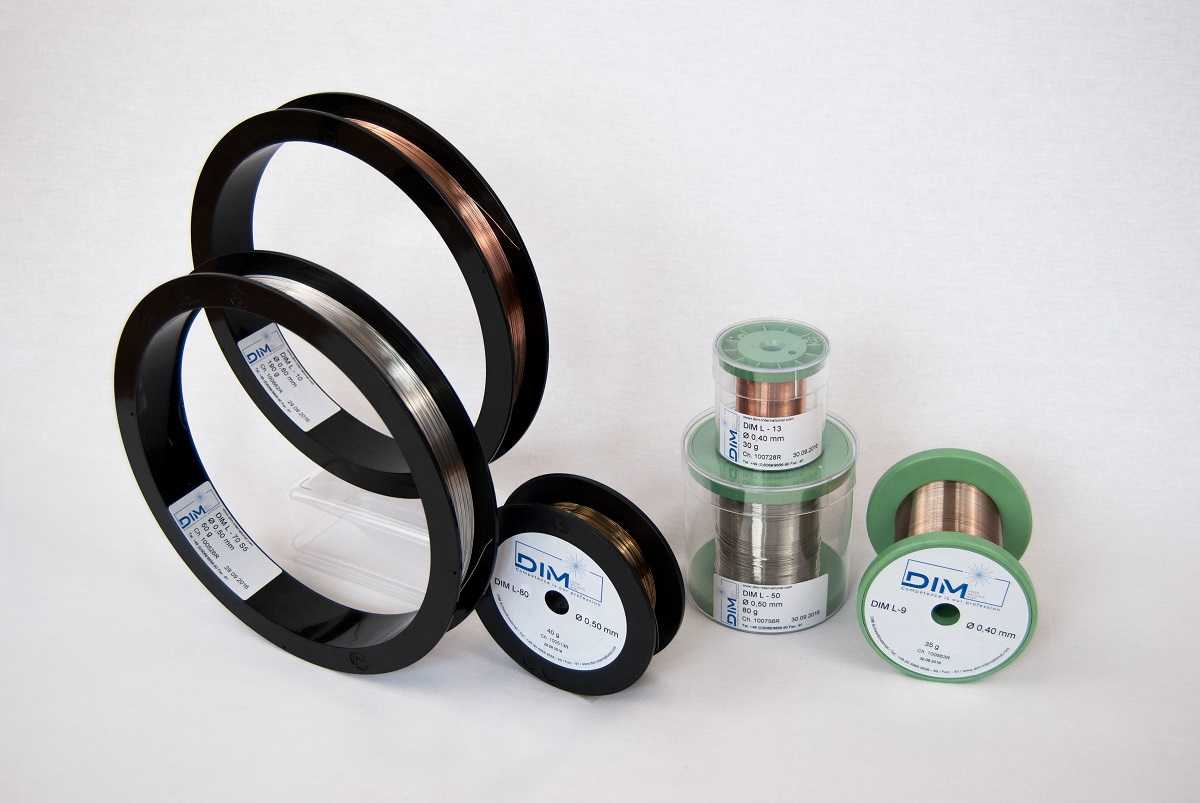

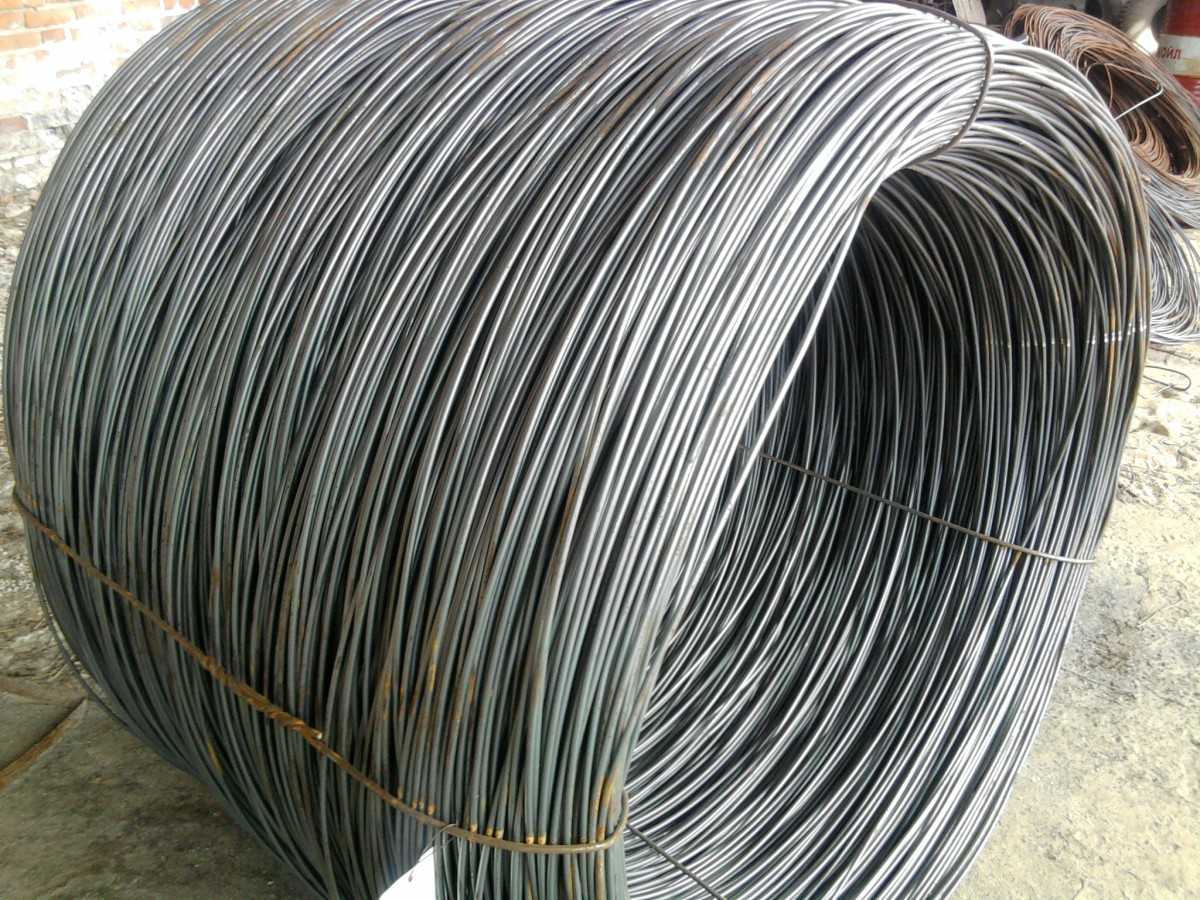

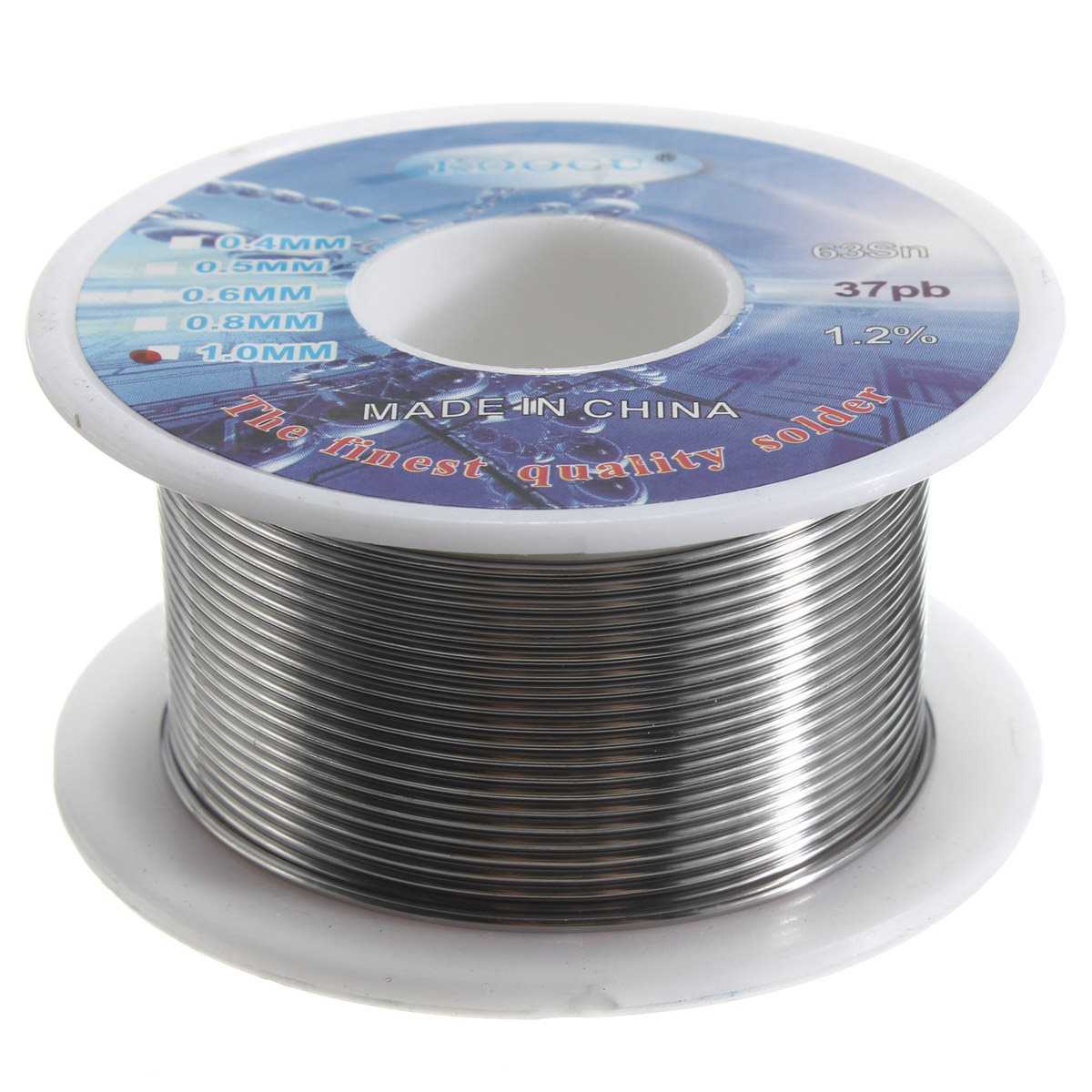

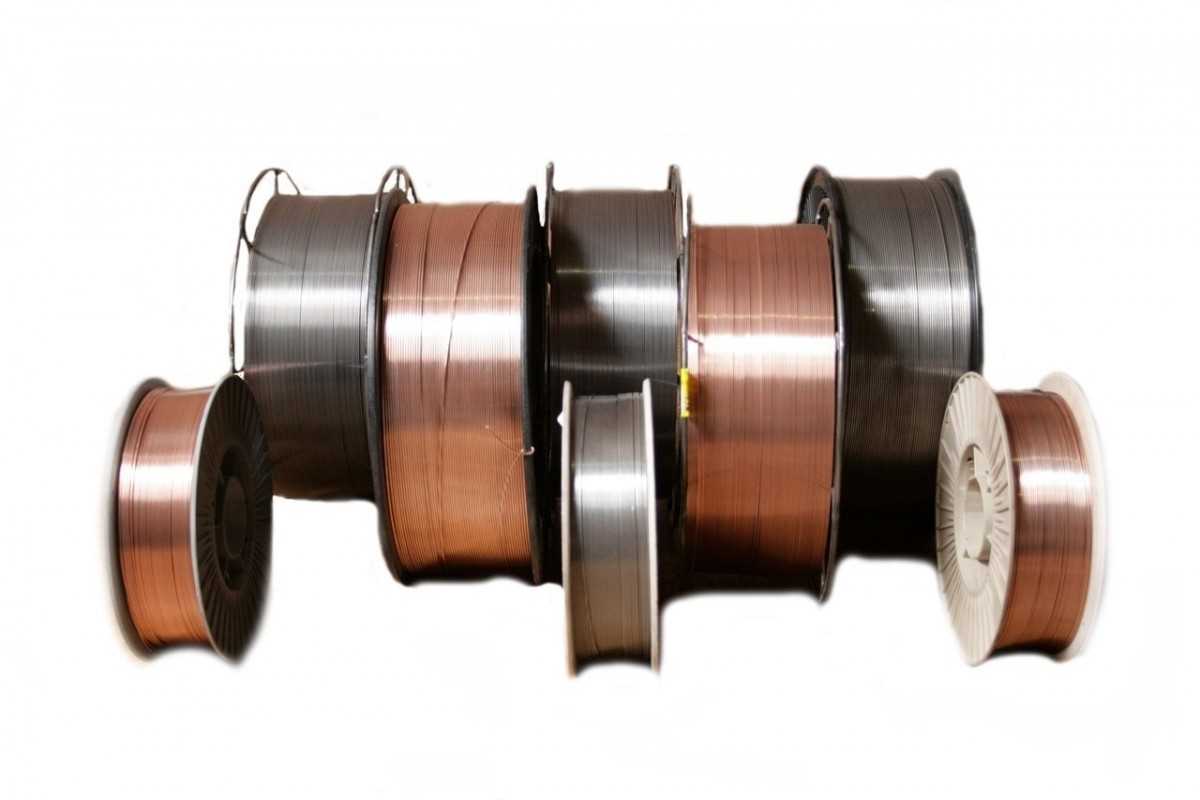

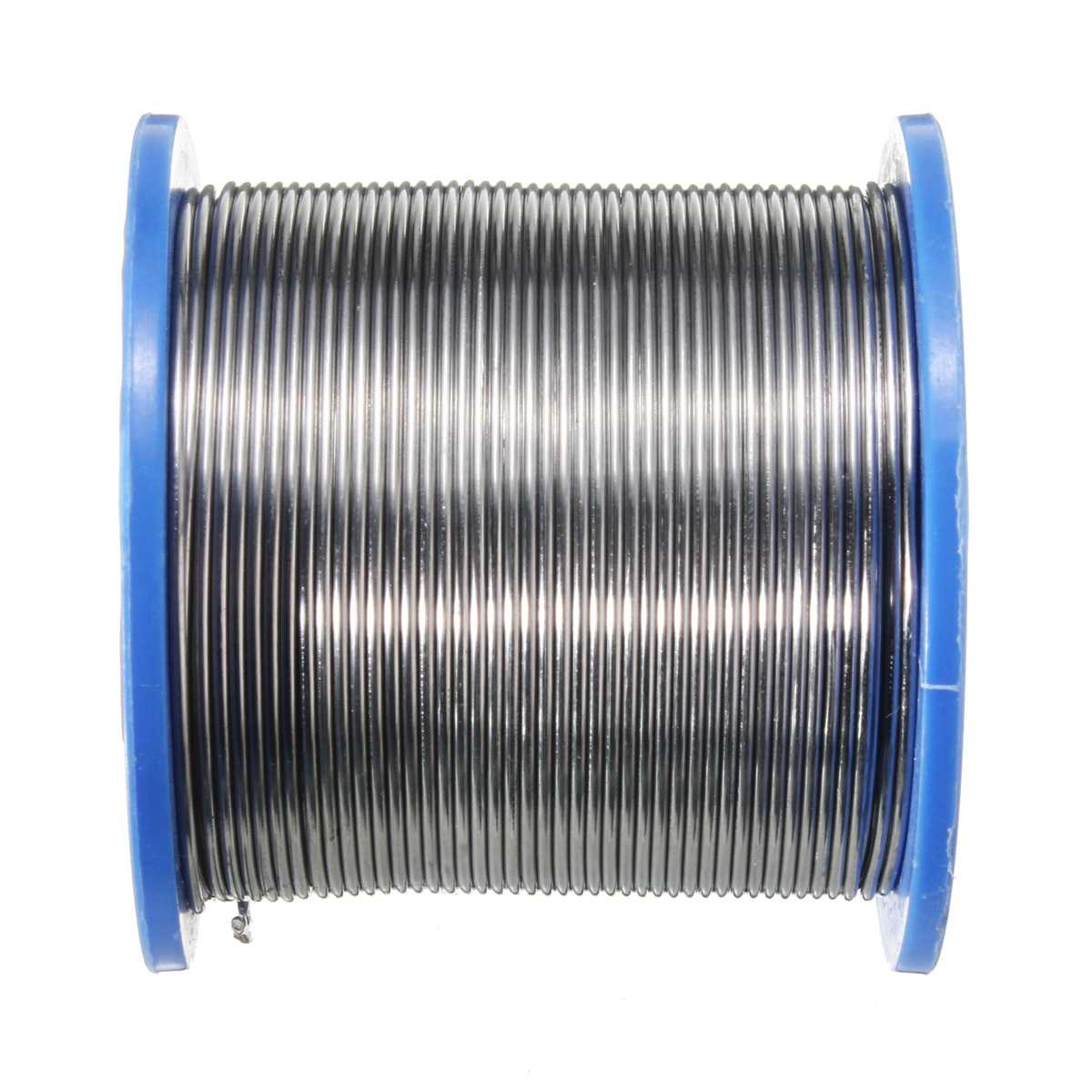

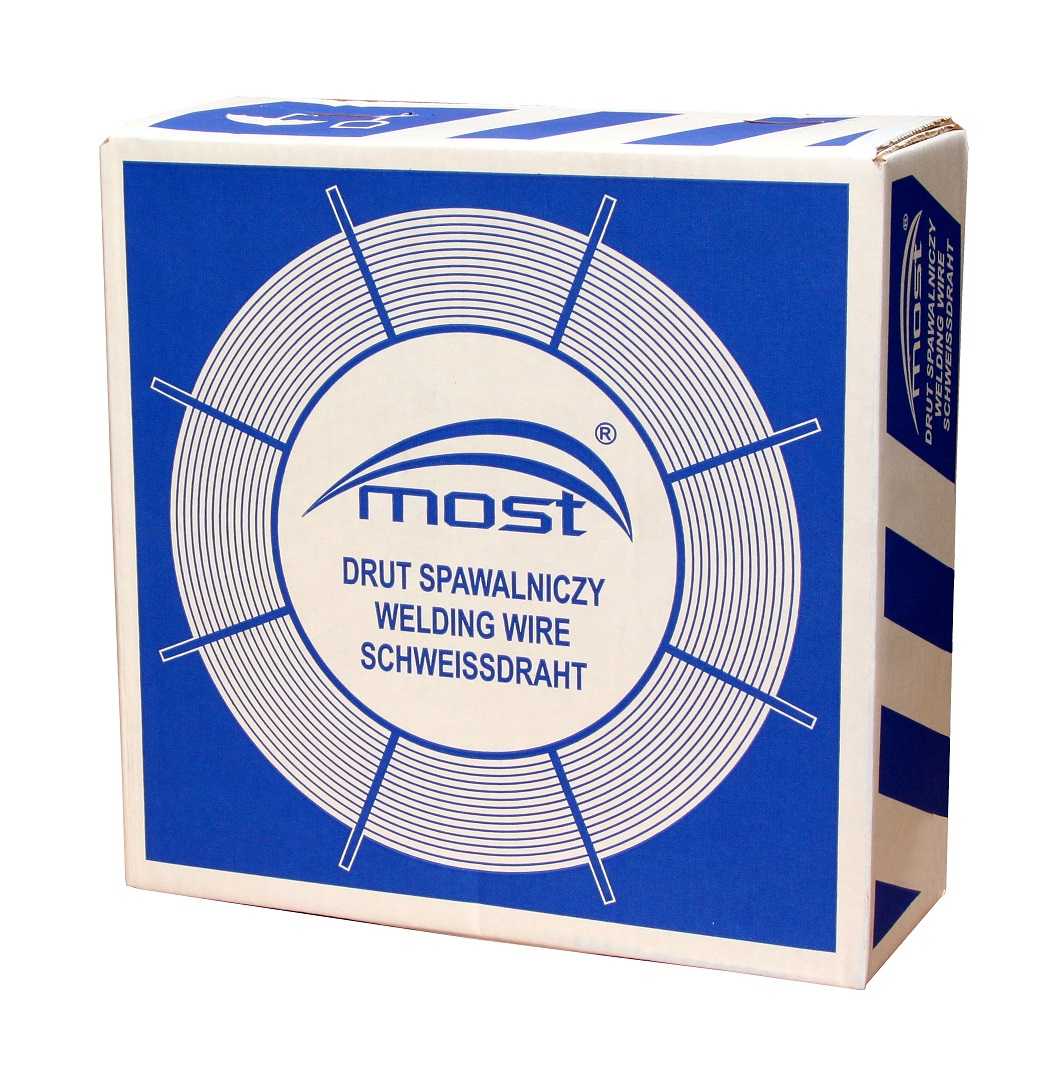

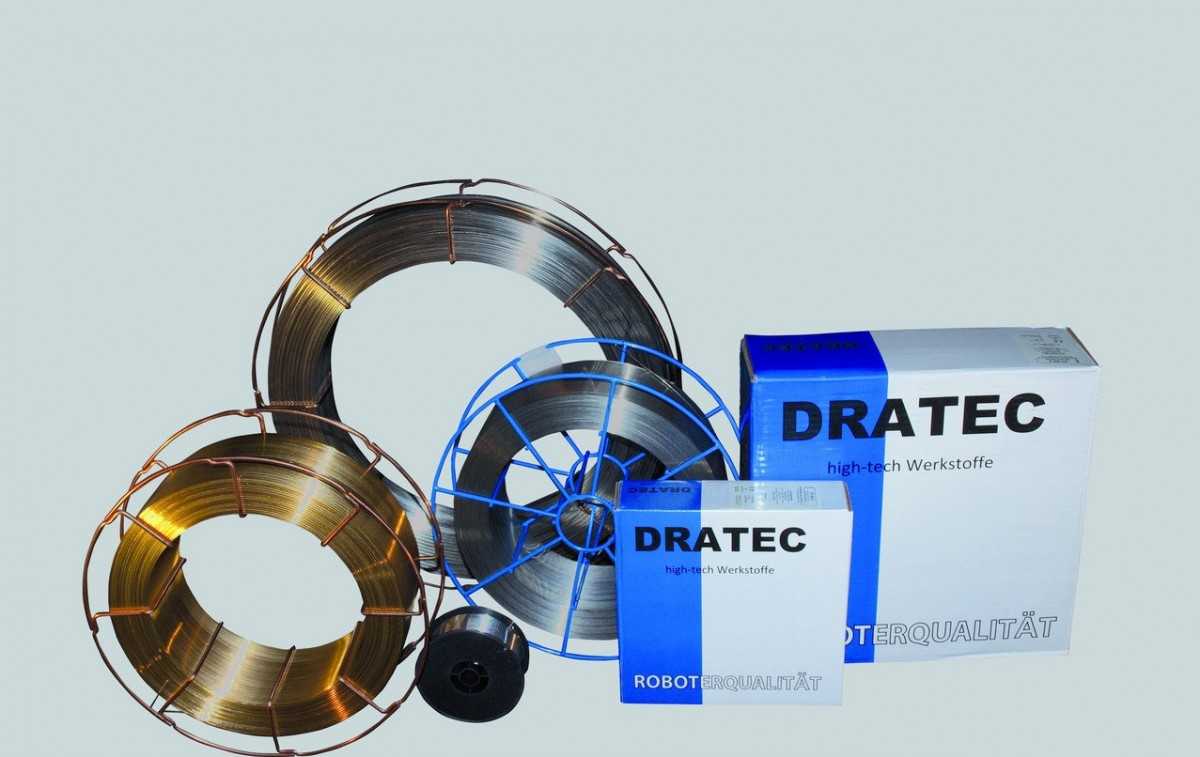

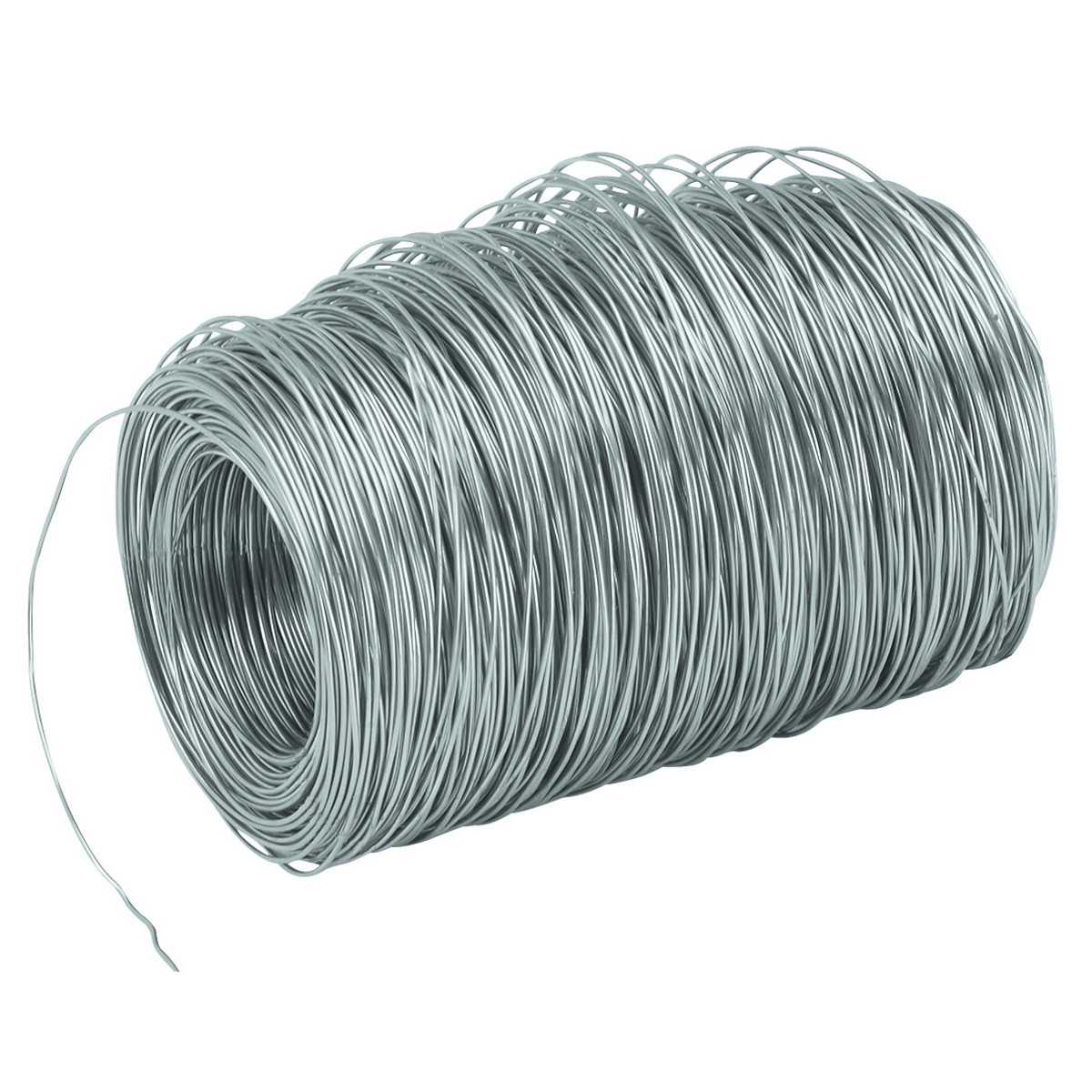

Фото проволоки для сварки

Также рекомендуем просмотреть:

• Принцип работы плазмотрона
• Токарные станки по металлу для дома
• Споттер своими руками
• Как сделать аппарат точечной сварки
• Как собрать простой сварочный аппарат в домашних условиях
• Стол для сварки своими руками
• Какие типы сварочных аппаратов бывают
• Выбор хорошего сварочного провода
• Инструкция, как залудить жало паяльника
• Какой сварочный полуавтомат лучше
• Обзор лучших плазменных сварочных аппаратов
• Технология газовой сварки металлов
• Горелка для полуавтоматической сварки
• Обзор лучших сварочных электродов
• Как выбрать сварочный трансформатор
• Инверторные сварочные аппараты
• Обзор лучших масок для сварщика
• Как выбрать сварочный аппарат для дома
• Как запаять автомобильный радиатор охлаждения своими руками
• Современное сварочное оборудование
• Холодная сварка для металла
• Ручная дуговая сварка
• Как выбрать хороший костюм сварщика
• Как правильно паять паяльником
• Какой сварочный аппарат лучше для дома
• Инструкция, как и чем варить алюминий
• Как научиться варить металл

Помогите сайту, поделитесь в соцсетях

Техники и методики сваривания

Для сварки тонких листов из металла подойдет полуавтоматические модели сварочных аппаратов, а также ручные дуговые агрегаты. Работать полуавтоматом гораздо легче, так как часть сварочных процессов автоматизировано. Это позволяет преодолеть некоторые трудности при работе с тонколистовым металлом.

Преимуществом полуавтоматов также является отсутствие необходимости менять электроды в процессе работы, ведь проволока подается стабильно

Это ускоряет рабочий процесс, что крайне важно в условиях выполнения объемных проектов

На заметку! В бытовых целях для необъемных операций мастера чаще используют именно ручную дуговую сварку ввиду ее дешевизны и возможности смастерить агрегат своими руками.

В процессе сваривание тонких листов металла важно не только располагать хорошим оборудованием, но и понимать, как сварить такой материал. Схема сварки тонкого листа металла

Схема сварки тонкого листа металла.

Существует разные техники и методы сварки, актуальные для данного случая:

При выполнении непрерывной сварки всего шва важно правильно подобрать ток. Оптимальный диапазона ‒ 40-60 А

Не менее важно не ошибиться со скоростью ведения электрода для варки тонкого металла. Если двигаться слишком быстро, корень сварного шва может не проварить. А при слишком медленном движении металлическая поверхность может покрыться дырами.
Прерывистую сварку также называют сваркой точками. Ее чаще остальных технологий используют в случае тонколистового металла. Для реализации такой технологии необходимы тонкие электроды, одним концом которых на металле ставятся точки или проводятся короткие линии с равным шагом.

На заметку! Особенность прерывистой сварки заключается в том, что так можно варить даже очень тонкие металлические листы. Главное выставить чуть более высокий, нежели обычно, сварной ток, и добиться быстрых движений, дабы не дать остыть свариваемому материалу.

Опытные сварщики при работе с ручными агрегатами и тонкими листами металла рекомендуют придерживаться следующих правил:

Получить высококачественные сварные соединения можно при условии постоянного контроля параметров сварочного шва со всех сторон в процессе электродуговой сварки инвертором.
При работе важно держать электропроводник максимально близко к металлической поверхности до того момента, пока на ней не появится красное пятнышко. Она является прямым доказательством того, что под электропроводником находится металлическая капля, за счет которой происходит соединение металлических листов.

Достоинства сварки тонких заготовок инвертором

Этот способ позволяет выполнить качественное соединение тонкого металла. Если сварочные работы осуществляются профессионалом, то не происходит температурной деформации и изделие будет иметь эстетичный внешний вид. Постоянным током варить тонкие изделия можно меньшим током, поэтому вероятность прогорания, значительно сокращается.

Микропроцессорное управление такого устройства позволяет устранить «ямы» и сбои напряжения, генерируя на выходе идеальный ток, который подходит для проведения сварочных работ.

Работа инвертором

Сварка тонкого металла инвертором, позволяет выполнить эту операцию с применением обратной полярности. В этом случае » — » подключается к свариваемому металлу, а «+» к держателю электродов.

Такая техника сварки электродом позволяет минимизировать вероятность деформации и прогорания металлического изделия. При обратной полярности электрод нагревается значительно сильнее, чем соединяемый металл, поэтому удаётся выполнить работу по соединению, максимально эффективно.

Для получения качественного шва, необходимо использовать тонкие электроды диаметром не более 2 мм. Следует использовать изделия, которые обладают высоким коэффициентом расплавления. Это качество позволяет осуществлять сварку тонких конструкций при малом токе, что положительно отразится на качестве сварного шва.

Сварка тонких листов инвертором должна осуществлять плавным движением электрода. Чтобы не прожечь изделие и чтобы шов получился ровным необходимо располагать электрод в пределах 45 — 90 градусов к свариваемой поверхности. Соединение лучше выполнять углом вперед.

От качества используемых электродов зависит уровень соединения. Электроды для сварки тонкого металла инвертором должны быть хорошего качества и, желательно, импортного производства.

Видео: показываются простые приемы в нахлест и стык.

Контроль расхода сварочной проволоки

В процессе сварки на полуавтомате, необходимо вести учёт расхода проволоки для сварки и газовых смесей. Это обеспечивает экономию расходных материалов на производстве и ведёт к снижению себестоимости самих работ.

На расход проволоки для сварки оказывают влияние такие показатели как:

• химический состав металла;
• диаметр и качество самой проволоки;
• данные технических характеристик рабочего полуавтомата для сварки;
• проведение сварки в среде нейтрального газа.

Во многих случаях, расход используемой сварочной проволоки считается до 1,5 % от веса всей конструкции. А вес проволоки превышает вес наплавляемого материала до 6%, так как имеют место угар и отходы.

Нормы расхода определённых марок проволоки на метр сварочного шва определяются по формуле М = НР ∙ КР. (где М – масса наплавляемого металла, напрямую зависящая и от металла, и от вида сварочного шва). КР – коэффициент расхода используемой проволоки (значение берётся из таблиц). Исходя из данной формулы рассчитывают потребность в сварочной проволоке не только для конкретного вида работ, но и для всего предприятия в течение времени.

Виды сварочной проволоки

При любом виде сварки нужно использовать ту проволоку, что близка к металлу, который заваривается. Она должна быть чистой, без ржавчины, окалины и шероховатостей. Ее умелое использование не только повышает качество шва, но и дает возможность его безупречного выполнения.

Такой шов будет обладать пластичностью, но также останется прочным и максимально защищенным от коррозии.

Виды такого заменителя электродов:

• Омедненным. Металлы с низким содержанием легированной стали и углерода нужно соединять при помощи проволоки, содержащей, помимо прочего, большое количество меди.
• Алюминиевым. Он нужен при работе с сплавами алюминия с магнием, марганцем и кремнием.
• Нержавеющим. Использование нержавеющей проволоки оправдано при работе с нержавеющей сталью с содержанием никеля или хрома.
• Порошковым. Если детали из углеродистой стали будут подвергаться дальнейшей термической обработке, то заваривать их нужно при помощи порошковой проволоки.

Все виды заменителей электродов предназначены для проведения работ в защищенной среде, исключение – порошковая проволока.

Сварка сварочной проволокой, как утверждают специалисты, гораздо качественнее, чем при помощи обычного электрода

Но до сих пор нет универсального материала, поэтому важно знать состав металла, с которым предстоит работать и от этого отталкиваться в выборе расходных материалов
