Типы направляющих для дверей шкафов-купе: варианты монтажа

Монтаж шариковых направляющих для выдвижных ящиков шкафа-купе

Современные модели направляющих для комодов стали оптимальной заменой обычным деревянным планкам, которые довольно долго использовались для перемещения ящиков. Самой практичной и функциональной считается телескопическая фурнитура. Она представляет собой шариковые направляющие с возможностью полного выдвижения.

Преимущества шариковых направляющих полного выдвижения:

  • приемлемая стоимость;
  • плавное и мягкое перемещение;
  • отличные прочностные характеристики;
  • износостойкость;
  • простая система монтажа.

Шариковые направляющие позволяют выдерживать вес до 25 кг

Телескопические направляющие характеризуются скрытым типом монтажа. Эта разновидность фурнитуры используется не только в комодах, но и в шкафах-купе, в письменных столах, а также в кухонной мебели. Не стоит забывать о преимуществах направляющих скрытого монтажа с доводчиком. Такие модели позволяют выдвинуть ящик на всю его длину, получив тем самым доступ ко всем вещам, которые в нем хранятся. Масляный доводчик обеспечивает плавное закрывание.

Механизм шариковых направляющих с доводчиком способен выдержать до 50 тыс. открываний и закрываний. Конструкция фурнитуры рассчитана на весовые нагрузки до 25 кг.

Как крепить шариковые направляющие: технология монтажа

Перед установкой шариковых направляющих необходимо вытянуть внутреннюю часть фурнитуры. Для этого нужно прижать черные усики. В результате получается две половинки, одна из которых крепится на внутреннюю стенку шкафа, а вторая – на боковую часть ящика с наружной стороны.

Как установить шариковые направляющие? Для этого следует придерживаться определенной последовательности действий:

Необходимо нанести на ящик разметку, а затем закрепить направляющие с помощью шурупов

  1. Сначала нужно определить оптимальное место для монтажа креплений.
  2. На боковой части ящика с наружной стороны необходимо нанести разметку. Линия предполагаемого монтажа может располагаться в нижней зоне или же проходить строго по центру.
  3. Затем, используя шурупы, в соответствии с линией разметки закрепляется одна половина фурнитуры.
  4. На внутреннюю стенку шкафа нужно нанести аналогичную разметку. Размещение этой линии будет зависеть от высоты выдвижного ящика.
  5. После этого вторая половинка фурнитуры закрепляется на своем месте.

Чтобы удостовериться в том, что установка направляющих с доводчиком выполнена правильно, нужно завести ящик на место и проверить, насколько свободно он открывается и закрывается.

На обеих частях фурнитуры имеется большое количество отверстий, каждое из которых выполняет определенную функцию. Удлиненные горизонтальные отверстия обеспечивают возможность перемещения профиля по горизонтали в процессе регулировки направляющих, а удлиненные вертикальные – движение вверх/вниз. После того как фурнитура полностью настроена, она надежно фиксируется саморезами или шурупами. Для этого используются отверстия круглой формы.

После установки направляющих необходимо проверить как ящик закрывается и открывается

Нижние направляющие обычно устанавливаются с отступом 3 см от днища шкафа. Размещение оставшихся компонентов полностью зависит от размерных параметров ящиков. В процессе эксплуатации элементы не должны соприкасаться. Чтобы избежать этого, расстояние между фурнитурой, установленной на стенках шкафа, следует увеличить, добавив к показателю высоты фасадной части ящика 2-3 мм. В процессе монтажа обязательно нужно следить, чтобы фиксация всех компонентов направляющих осуществлялась строго по линии разметки.

Направляющие – основной компонент раздвижной системы в шкафах купейного типа. Для изготовления профилей применяются различные материалы, самым качественным из которых является алюминий. Технология установки фурнитуры для раздвижной системы довольно проста. Если правильно выполнить все расчеты и точно следовать инструкциям, то монтаж можно осуществить самостоятельно. Для сильно нагруженных ящиков желательно воспользоваться двойным комплектом фурнитуры.

Тщательный уход за раздвижной системой позволит продлить срок службы направляющих и колесиков/шариков. Для этого достаточно 2 раза в месяц убирать пыль и мусор с помощью пылесоса, а затем протирать поверхность рельсов влажной губкой.

Разновидности раздвижных строений

Популярным для жилых помещений является купейный вид двери с верхним либо нижним видом качения.

Особенности верхнего типа

Верхняя подвесная предполагает подвешивание двери на профиле. Устанавливается такого рода элемент исключительно в верхней части амбразуры. Несущие колесики двигаются по верхнему профилю. Нижняя направляющая применяется в виде фиксатора, параллельно которой движутся колесики-фиксаторы.

Раздвижные механизмы для дверей, фото

Благодаря такому подходу выключается раскачивание подвешиваемого полотнища. Преимущество — цельность настила, он более изящен и довольно просто распахивается. Если нижний спецпрофиль установить пониже степени напольного покрытия, в таком случае получится безпороговое устройство, а фиксирующие элементы будут ходить продольно тайной рельсой.

Нижняя имеет подобное устройство. Поддерживающим элементом строения выступает нижний профиль. Верхний рельс и колесики препятствуют выпадению фрамуг.

Комбинированные устройства, в которых поддержка и крепление фрамуг выполняется по верхнему и нижнему профилю, являются более прочным. Но такие устройства трудны в установке и регулировании.

Верхнее скользящее устройство применяется для оснащения внутренних заграждений и образования дверей – купе, движущихся рядом со стеной.

Нижний и комбинированный тип нашли широкое применение в шкафах – купе.

Особенности и преимущества фурнитуры

Роликовый механизм — особый вид фурнитуры для шкафа, обеспечивающий плавное скольжение дверного полотна по полозьям при закрывании, а также открывании створок. Его наличие гарантирует:

  • мягкий, бесшумный ход дверных створок;
  • открывание или закрывание дверей без усилий;
  • невозможность самопроизвольного смещения фасадов в сторону, даже при условии появления в доме сквозняков;
  • обеспечение вертикального положения полотен;
  • экономию пространства — ролики смещаются по горизонтали, им не нужно свободное место под шкафом;
  • возможность применения вспомогательных приспособлений, в том числе устройств дистанционного управления;
  • привлекательный внешний вид предмета мебели.

Среди недостатков подобной фурнитуры — высокая стоимость элементов, сложность в настройке и ремонте.

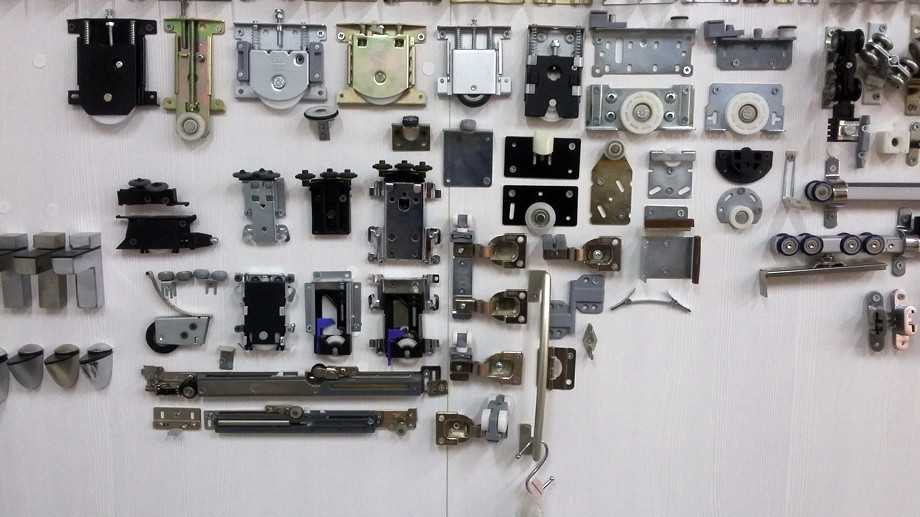

Разновидности роликов

Ролики в направляющих профилях различаются по материалу и весу конструкции. Применение того или иного вида зависит от дверного полотна и его особенностей.

Виды роликов:

  • стальные;
  • пластиковые;
  • резиновые;
  • тефлоновые;
  • тармонидные — изготовлены из композита.

Ролики можно выбрать, исходя из вида и материала дверных полотен, а также количества створок у шкафа. В некоторых системах роликам отводится главная роль, так как этот механизм позволяет предотвратить самопроизвольное закрытие дверей и исключает необходимость в применении силы для их закрывания.

К выбору роликов стоить подойти с ответственностью.

Типы систем по конструкции

Раздвижная дверь может фиксироваться и открываться несколькими способами. При этом используются такие разновидности направляющих систем:

Фото Вид конструкции для открытия двери
Опорный механизм с нижним направляющим профилем:
  1. Монтируется прямо на полах либо на нижней из полок мебели.
  2. Дверца тут держится вертикально с помощью роликов, вставленных в верхний профиль.

Главный минус — возможность загрязнения и закупорки открытой направляющей планки.

Навесная система с верхним направляющим профилем:
  1. Эта планка служит для навешивания дверки.
  2. В этом случае внизу монтируются особые колесики, не повреждающие покрытие полов.
Комбинированный механизм

Он наиболее эффективен и надежен.

Перемещение дверок тут контролируется с помощью шарикоподшипниковых роликов, которые вставлены в нижнюю и верхнюю планки.

Компланарная система

Она отличается от всех прочих тем, что дает возможность закрытым полотнам располагаться в одной плоскости.

Подвесной механизм

  1. Подвесную систему составляют верхние планки с полозьями и механизм перемещения. Последний состоит из двух кареток с роликами и упора, который фиксирует полотно.
  2. Каретки делаются из высокопрочной пластмассы либо стали. Они оборудуются парой колесиков. Иногда их число увеличивается до четырех.
  3. Чтоб колесики перемещались с максимальной плавностью, они комплектуются шарикоподшипниками.
  4. Верхние полозья делаются в виде литеры «П». В них расположены две широкие полки, являющиеся фиксаторами каретки. Она перемещается по рельсу до того момента, пока ее не затормозит упор.

Подвесной механизм беззвучен и способен выдержать массивные полотна.

  1. Подвесной механизм обеспечивает беззвучность передвижения полотна и может выдержать наиболее массивные дверки.
  2. Она не нуждается в монтаже рамок жесткости на каждой дверке. Это делает изготовление шкафа более дешевым, а выглядит он при этом эстетичней.

Недостаток подвесного механизма — полотно с течением времени начинает качаться вперед-назад. Для пресечения этой проблемы система оснащается стабилизатором.

Опорная система

Строение шкафа с опорной системой направляющих.

  1. В таком механизме нагрузка от полотен воздействует на направляющие, расположенные внизу шкафа.
  2. Верхний профиль лишь держит дверку вертикально. Визуально он выглядит как м-образная планка.
  3. При установке опорной системы дверцы оборудуются стальными рамками жесткости.
  4. Нижний профиль бывает накладным либо врезным. Первый вариант проще монтировать, и он более дешев. Вторая разновидность выглядит эстетичней.
  5. Опорный профиль смотрится как плоская планка с парой полозьев, в которые вставляются колесики. Полотна располагаются по его рельсам с шахматным смещением.
  6. Нижние колесики чаще всего делаются из твердой пластмассы. Когда шкаф оборудуется очень массивными дверками, они должны оснащаться стальными втулками.

Опорную систему можно установить самостоятельно.

Главные достоинства опорного механизма — невысокая стоимость и возможность регулировать высоту полотен.

Основной минус — полозья профиля могут забиваться грязью. Тогда становится трудно открывать дверку, а ролики быстрее изнашиваются.

Проблему можно решить установкой ленточных щеток. Они будут сметать грязь с рельс при открытии/закрытии полотен.

Комбинированная система

Дверцы с комбинированной системой открытия наиболее прочны и надежны.

Комбинированный механизм открытия дверок вобрал в себя в себе достоинства навесной и опорной систем. Полотна тут закрепляются как снизу, так и сверху.

Комбинированные направляющие достаточно дорогие. Однако полотна на них с течением времени не разбалтываются, перемещаются плавно и без шума.

Применение такой системы оптимально, если используются тяжелые полотна длиной более 100 см либо аналоги из массива древесины.

Компланарный механизм

Компланарная система сложна в установке, но наиболее удобна в эксплуатации.

Компланарный вариант системы открытия дает возможность закрытым полотнам располагаться заподлицо:

  1. Система является комбинацией направляющих профилей. Они фиксируются наверху самого шкафа, а также на полотне дверки.
  2. Для открывания полотна следует взяться за рукоятку и потянуть ее на себя. Тогда дверка чуть сдвинется вперед и начнет перемещаться влево/вправо. При этом она оставит соседствующее полотно сзади.
  • она позволяет открываться полотнам без шума, мягко и плавно;
  • ровное размещение дверок шкафа смотрится очень эстетично;
  • такая конструкция направляющих дает возможность дополнительной экономии площади шкафа (примерно 10%).

Типы раздвижных систем

В жилых помещениях наибольшее распространение получили двери–купе с верхним или нижним типом качения.

Верхняя — подвесная подразумевает подвеску дверей на направляющей, установленной в верней части проема. Опорные ролики перекатываются по верхней. Нижняя направляющая является фиксирующей и вдоль нее перемещаются ролики-фиксаторы.

Благодаря этому исключаются поперечные колебания навешиваемого полотна. Несомненным достоинством этого механизма является целостность напольного покрытия, он более эстетичен и легок в открывании. Если нижний профиль установить ниже уровня пола, то получается безпороговая конструкция, а фиксирующие ролики дверей-купе будут перемещаться вдоль скрытой направляющей.

Нижняя имеет аналогичную конструкцию, однако опорным элементом является нижний, закрепленный профиль. Верхний рельс и ролики предотвращают «выпадение» створок.

Комбинированные системы, в которых опора и фиксация створок осуществляется по верхнему и нижнему профилю, являются более надежными. Однако они более сложны в установке и регулировке.

Первый вариант в основном применяют при обустройстве раздвижных перегородок и создании межкомнатных дверей-купе, перемещающихся вдоль стены. Второй и третий нашли преимущественное распространение в шкафах-купе.

Большинство имеющихся в продаже комплектов классифицируются по признаку грузоподъемности, зависящему от суммарного веса дверных створок. Кроме того, продавая любой комплект, продавец супермаркета или менеджер интернет–магазина обязательно поинтересуются у клиента типом системы (подвесная или опорная) и предпочтительным диапазоном цен.

Видео, наглядно показывающее виды направляющих и места их крепления.

Преимущества и недостатки подвесной системы для шкафов-купе

Такая конструкция приобрела большую популярность, что обусловлено рядом причин:

  • помещению обеспечивается опрятный эстетичный вид, так как все вещи надежно «прячутся» в шкафу;
  • обеспечивается экономия пространства;
  • исключается выпадение ходовых кареток за счет прочной фиксации массива в дверном проеме и формы профиля;
  • создается атмосфера комфорта при использовании шкафов-купе за счет бесшумного движения дверей;
  • позволяет каждой двери выдерживать нагрузку до ста килограммов.

Конструкция доказала свою универсальность, поэтому ее используют при изготовлении раздвижных дверей шкафов.

Нижнеопорная раздвижная система устанавливается врезным или накладным способом, что позволяет устанавливать секцию двери до пола.

Причиной тому изначально было удобство их использования в малогабаритных квартирах.

Такая конструкция приобрела большую популярность.

В системе предусмотрены доводчики, позволяющие аккуратно закрывать двери.

Ролик находится внутри рельсовой направляющей, что обеспечивает аккуратное открывание двери шкафа.

А если они оформлены зеркалами и инкрустацией, это добавляет эстетичности и придает помещению оригинальность.

Раздвижные системы Versal

Основными плюсами системы раздвижных дверей Versal можно назвать идеальную точность соответствия размеров профилей, простоту сборки и большую высоту верхней направляющей, которая позволяет скрыть неровности потолка, и низкая стоимость. Эта система является практически полным аналогом раздвижной системы Raumplus, однако она менее долговечна. Профиля покрыты защитной пленкой всевозможных расцветок, нижний ролик выдерживает нагрузку до 60 килограмм, а жесткость профиля позволяет изготавливать двери высотой до 3500 миллиметров. Расчетная прочность составляет до 70 000 открываний-закрываний двери, или 17-18 лет.Используя данные нашей сравнительной характеристики, вы сможете сделать осознанный выбор в пользу той или иной раздвижной системы при заказе шкафа-купе. Следует помнить, что профиля для систем изготавливаются в двух вариантах – алюминиевом и стальном. Стальные профиля значительно дешевле, однако, несмотря на свое название, обладают меньшим запасом прочности, чем алюминиевые, и больше подвержены влиянию коррозии, что влечет за собой сокращение срока службы изделия в целом.

Исходные данные

Чтобы рассчитать двери-купе роликового вида достаточно вымерять ширину и высоту проема – Lпр и Hпр соответственно. Проем должен быть свободен для установки дверей-купе, на 80-100 мм в глубину.

Предполагается, что боковые стенки шкафа перпендикулярны относительно дна и крыши. Также шкаф должен быть выставлен по горизонтальному уровню. Завалы могут спровоцировать скатывания дверей в одну сторону.

Также следует быть внимательным в определении количества створок. Они не должны перекрывать полки, ниши, мешать опусканию пантографов, открыванию ящиков и других выдвижных систем.

Назначение и комплектация

Направляющие, предназначенные для дверей шкафа купе, выполняют важную функцию, так как именно за счет них обеспечивается свободное, тихое и легкое открывание или закрывание дверок шкафа. В качестве основы такой конструкции выступают рельсы, по которым в горизонтальном положении передвигаются створки. Дополнительно в состав входят элементы:

  • подвески или опоры;
  • уплотнители на профиль;
  • специальные надежные фиксаторы;
  • фурнитура небольшого размера;
  • другие предметы, за счет которых обеспечивается надежное крепление и легкость использования направляющих для шкафов купе.

Шкафы Версаль оснащаются надежными, качественными и долговечными комплектующими, а также в них устанавливаются специальные корзины для хранения мелких прадедов, поэтому такие модели мебели считаются востребованными. Рельсы, которыми оснащаются шкафы, представлены профилями из металла или пластика, которые дополнительно комплектуются разными дополнительными элементами, а именно разными роликами, уплотнителями, стопорами или другими элементами. За счет такой необычной и сложной конструкции направляющих для шкафа, предотвращается возможность того, что дверки будут скатываться или перекашиваться.

Ширина и иные параметры направляющих для каждой дверки шкафа полностью зависят от того, какими габаритами, массой или другими характеристиками обладают полотна, а также учитывается материал, из которого они сформированы, и способ, с помощью которого открываются. Обычно направляющие для раздвижных дверей продаются в комплекте с самим шкафом купе, поэтому не возникает необходимость приобретать их отдельно, но если в процессе эксплуатации какие-либо элементы выйдут из строя, то их можно заменить новыми деталями.

За счет грамотно закрепленных направляющих для дверей гарантируется возможность открывать или закрывать полотно в одной плоскости. Совместно с другими элементами формируется специальная система, причем она обязательно должна отвечать определенным требованиям:

  • высокая прочность, обеспечивающая долгий срок службы конструкции при регулярном использовании шкафа по назначению;
  • привлекательный внешний вид, который соответствует мебели и стилю комнаты, где установлен шкаф;
  • удобство использования, что особенно актуально для каждого пользователя, у которого не должно возникать сложностей с открыванием или закрыванием дверей шкафов.

Комплектация системы считается достаточно просто, причем она используется в модели шкафа Версаль, в которой имеются многочисленные ящички, корзины и иные системы наполнения. В состав раздвижной системы входят элементы:

  • направляющие вверху и внизу, причем именно по ним происходит передвижение дверного полотна;
  • профили, располагающиеся по горизонтали и вертикали, причем каждый направляющий профиль обеспечивает надежное удерживание наполнения;
  • система, состоящая из верхних и нижних роликов, которые гарантируют быстрое, бесшумное и свободное передвижение дверок;
  • доводчики, обеспечивающие плавный ход;
  • уплотнитель из силикона
  • щетки;
  • монтажные винты;
  • упоры, представленные в форме скоб пружин, причем именно они хорошо закрепляют дверь в конкретном месте.

Таким образом, конструкция состоит из несколько различных элементов, каждый из которых выполняет свою роль.

Уплотнитель

Схема двери купе

Установка направляющих

Размеры направляющих должны быть равными ширине шкафа, в нашем случае это 1318 мм (по чертежу). Но по факту ширина шкафа у нас немного отличается. Пилить, конечно же, мы ни чего не будем, разница в +- 3 мм не является столь существенной.

В первую очередь необходимо установить верхнюю направляющую.

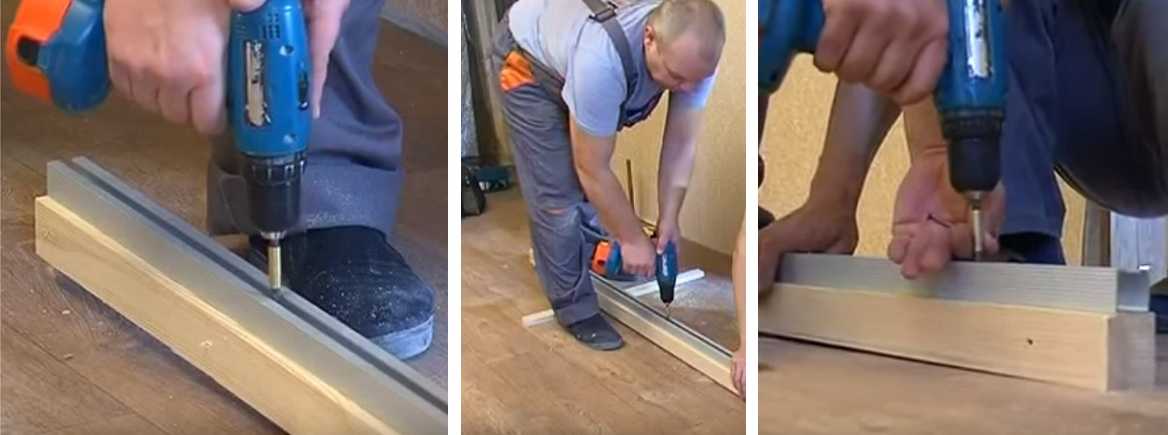

Монтаж верхней направляющей

Закрепить направляющие можно с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головой 3,5*16. Для этого в верхней направляющей сверлом 4 мм делаем отверстия, приблизительно с шагом в 300 мм.

Если будете вкручивать универсальный шуруп с потайной головой, для того чтобы саморез «сел» полностью, в данных отверстиях нужно сделать зенковку под шляпку шурупа, можно сверлом 6-8 мм (НЕ сквозное).

Монтаж верхней направляющей раздвижной системы довольно прост, вставляем направляющую, выравниваем «заподлицо» и фиксируем саморезами.

Монтаж нижней направляющей

Делаем аналогичные отверстия под саморезы, но фиксировать направляющую в шкафу сразу не спешите. Тут есть один нюанс.

Нижняя направляющая должна быть смещена внутрь шкафа на 20 мм (+- 2 мм). Для того чтобы точно определить отступ ее от края, сделайте следующее:

  • Просто положите направляющую в шкаф
  • Установите одну дверь (нужно два человека – один заводит дверь в верхнюю направляющую, а второй приподымает колесики и заводит их в нижнюю направляющую)
  • Возьмите уровень и добейтесь строго вертикального положения двери (двигая нижнюю направляющую)

Естественно, сам шкаф до этого уже должен быть выставлен по уровню.

Прикручивая направляющую, не забудьте предварительно установить в нее фиксаторы.

Виды

Существует несколько видов направляющих, которые могут использоваться для шкафа купе. Нередко приобретается комплект направляющих, используемых совместно, что гарантирует получение качественного устройства для открывания или закрывания дверок. Все разновидности обладают своими особенностями и правилами установки. Если выбирается шкаф Версаль, то в нем все элементы обладают высоким качеством, поэтому корзины, направляющие, профили и иные части служат долгое время и удобны для применения.

Верхняя

Верхняя направляющая фиксируется вверху шкафа. С ее помощью дверь подвешивается на элементе после его закрепления, а далее свободно передвигается с применением опорных роликов.

Фиксация верхних направляющих производится с применением обычных саморезов или нередко используется пресшайба. Также допускается выполнять процесс универсальными шурупами, оснащенными обязательной потайной головкой. Сам процесс монтажа выполняется просто последовательными действиями:

  • в направляющей делаются отверстия сверлом, размером 4 мм, причем расстояние между ними равно около 30 см;
  • если будут применяться универсальные шурупы, то дополнительно в каждом отверстии делается зенковка, предназначенная под шляпку крепежного элемента;
  • направляющая вставляется в нужный участок шкафа;
  • она выравнивается;
  • фиксируется выбранными крепежами.

Лучше применять для этих целей саморезы, так как работать с ними действительно легко. Зафиксировать направляющие верхние для шкафа купе своими руками просто, поэтому если данный элемент выйдет из строя, то заменить его будет легко.

Нижняя

Нижняя направляющая обладает аналогичным устройством с верхней, но в качестве опорной части применяется нижний профиль для шкафов. Наилучшие модели, например шкаф Версаль, состоят из комплекта направляющих, что предотвращает возможное выпадение или перемещение полотна дверки.

Монтаж нижних направляющих считается простым процессом:

под саморезы в элементе делаются нужные по размеру отверстия;
нельзя сразу фиксировать конструкцию к шкафу, так как важно сместить ее немного внутрь мебели примерно на 2 см, причем контролировать это следует с помощью уровня;
после нахождения правильного места установки элемента, выполняется его фиксация.

Какие именно направляющие выбрать, невозможно, так как надо, чтобы дверцы были оснащены двумя этими видами. Если будет иметься только один вариант, то он не прослужит долгое время, а также будут создаваться сложности с использованием шкафа.
