Выбор материала для строительства опалубки колонн и правила ее монтажа на участке

Разборно-переставная опалубка

Опалубка  фундамента,  стен и перекрытий, собирающаяся из цельных щитов и ящиков, которые могут сниматься после набирания раствором нужной прочности и переставляться на другое место, называется разборно-переставной. Щиты для такой опалубки бывают:

  • унифицированные;
  • мелко панельные из досок толщиной 19-32 мм;
  • крупнопанельные.

Для скрепления щитов используются доски с гвоздями.

Щитовые элементы для устройства разборно-переставной опалубки

При современных темпах строительства самая популярная опалубка – крупно щитовая  разборно-переставная. Такая опалубка монтируется по месту и передвигается по необходимости. С её помощью можно выполнить любой конструктивный элемент здания.

Разборно-переставная опалубка монтируется из каркасных плит с высокой несущей возможностью. Конструкция данной опалубочной системы включает стальную раму, рёбра жёсткости, водостойкий щит из фанеры, МДФ, ДСП, пластика или алюминия. В данном случае использование схваток не целесообразно, ведь прочность щитов довольно высока.

Данная опалубка стен, перекрытий и фундаментов используется в комплекте с универсальными крепёжными элементами, позволяющими скреплять щиты под разными углами. Тяжёлая крупно щитовая сборно-переставная опалубка монтируется при помощи строительной техники.

Таблица 1. Погрешность деталей сборно-переставной опалубки
Название элемента Погрешность, мм
Опалубка из древесины и фанеры
Габариты щита +5
Толщина соседних досок нестроганых элементов опалубки ±2
Толщина соседних досок строганной опалубки ±0,5
Опалубка из стали или древесины по металлическому каркасу
Габариты щита и каркаса ±1
Кривизна краёв щита ±2
Точность размещения отверстий ±2
Длина схваток из стали ±4
Края схваток ±2 — ±4
Поперечное сечение гнутых деталей

Опалубка перекрытий – это набор несущих опор, рам и связей для монтажа унифицированных прогонов или рам из алюминия. Сами опалубочные щиты бывают бескаркасными и производятся из фанеры или алюминия. Расстояние между опорами лучше брать 1 м.

Таблица 2. Погрешности монтажа опалубки
Название элемента Погрешность, мм
Длина от стойки гнутого элемента до связей вертикальных несущих деталей
На каждый метр длины 25
На пролёт ≤75
Длина от места пересечения щитов до оси их наклона
На каждый метр высоты 5
Для общей высоты фундаментов 20
Для общей высоты колонн и стен до 5000 мм 10
Для общей высоты колонн и стен больше 5000 мм 15
Для общей высоты балочных и арочных конструкций 5
Сдвижка опалубочных осей по отношению к проектным
Конструкции оснований 15
Стеновые конструкции и колонны 8
Балочные и арочные конструкции, прогоны 10
Оснований конструкций из стали 1,1 √В, где В- величина пролёта, м
Смещение отметки кружала по отношению к рабочей поверхности скользящей опалубки
При длине до 3000 мм 10
Свыше 3000 мм 15
Отклонение от вертикали рам и осей домкратов
Перепад отметок ригелей и рам домкратов одного типа 10
Крен скользящей опалубки в одном направлении +4; -2
Обратный крен
Шаг рам или домкратов 10
Сдвижка оси домкрата относительно проектной 2
Сдвижка оси сдвижной опалубки от проектной оси 10

Как сделать опалубку для монолитного строительства своими руками

Задача опалубки — ускорить возведения фундамента и облегчить процесс. Опалубка для монолитного строительства своими руками может быть выполнена из дерева, металлического профиля или трубы. Одним из главных её качеств является прочность, поэтому все соединения должны надёжно скрепляться между собой.

Виды опалубки для монолитного строительства

Рассмотрим несколько часто используемых видов опалубки:

ЧИТАТЬ ПО ТЕМЕ: Изучаем, как сделать опалубку под фундамент из самых бюджетных материалов

Какими качествами должна обладать хорошая опалубка?

Несмотря на всю простоту конструкции, опалубка должна обладать рядом важных качеств:

  • прочность;
  • водонепроницаемость;
  • гибкость.

Также она должна быть ровной и отвесной, чтобы готовая конструкция имела чёткие и ровные грани

После каждой заливки бетона нужно обращать внимание на целостность конструкции, чтобы она не подвела в самый неподходящий момент. Особенно это касается опалубки для монолитного строительства, сделанной своими руками

На неё оказывается усиленная нагрузка.

Опалубка своими руками

Для съёмной опалубки используют деревянные брусья, фанеру (при незначительной нагрузке) и доски. В качестве соединительных элементов — болты или саморезы. В некоторых случаях используются листы алюминия или стали, но по стоимости такой вариант гораздо дороже. Самым бюджетным вариантом является необрезная доска, но в этом случае много времени займёт устранение щелей. Также можно поэкспериментировать с плоским шифером, закрепляя его на брусьях с помощью болтов.

При изготовлении опалубки важно правильно рассчитать её жёсткость. Элементы прочно фиксируют между собой, стараясь подогнать друг к другу с минимальным зазором

У выбранного материала должна быть минимальная адгезия к бетону.

Что касается размеров, то оптимальная толщина доски составляет 4-5 см, а ширина от 20 до 30 см. Длина каждого фрагмента должна быть в пределах 4 м. Для такой доски лучше всего подойдёт брус 4×4 см, который располагают с внешней стороны с шагом 1-1,2 м. Шурупы вкручивают изнутри. Доски подгоняют таким образом, чтобы щель была минимальной. Если она больше 5 мм, то на неё набивают рейку, а если меньше, то просто забивают паклей.

Отсутствие щелей особенно важно для монолитной конструкции. В противном случае прочность может снизиться

Чтобы этого не произошло многие строители рекомендуют выстилать внутреннюю часть опалубки рубероидом или полиэтиленовой плёнкой. Этот процесс является заключительным этапом сборки опалубки для монолитного строительства, собранной своими руками. Теперь её можно закрепить в нужном месте и приступить к бетонным работам.

ЧИТАТЬ ПО ТЕМЕ: Строительство дома из несъёмной опалубки своими руками

Собранная собственноручно опалубка является гарантией качества готового монолита. После завершения работ вы можете разобрать её, а материал использовать для других целей.

Вопросы и ответы

Выдержит ли картон бетонную массу? Толщина стенки Сонотьюб от 2,4 до 5,7 миллиметра. Как показали испытания, такой толщины достаточно, чтобы выдержать давление бетона при скорости заливки в час. Колонны выше 10 метров рекомендуем заливать в два захода равными частями.

Можно ли применять картонную опалубку в дождь и снег? Да. Опалубка покрыта водоотталкивающим слоем, который выдерживает до 24 часов в дождь и снег. Чтобы вода не заливалась внутрь, верхний конец опалубки необходимо закрыть плёнкой.

Как правильно хранить картонную опалубку? Храните опалубку в сухом месте и не ставьте на влажный грунт. Если храните опалубку дольше 3 дней, держите её вертикально, чтобы картон не потерял форму. При горизонтальном хранении положите опалубку на поддон или подставки. Распределите подставки равномерно, чтобы расстояние между ними было не более 2 метров — так опалубка не провиснет.

Особенности установки

Если вами будет устанавливаться опалубка для колонны, то для проведения работ можно использовать фанерные щиты или деревянные доски. В данном случае материал может быть одноразовым. Этот способ позволяет добиться формирования элемента квадратной или прямоугольной формы.

Для начала следует подготовить чертеж с указанием размеров. Из досок собираются щиты, а их сторона, контактирующая с бетоном, должна быть отстругана и отшлифована. Установка опалубки предусматривает крепление к доскам ребер жесткости, которые состоят из деревянных брусков. Соединение отдельных щитов осуществляется с помощью саморезов и гвоздей.

Далее можно приступать к изготовлению арматурного каркаса. Для этого прутья соединяются в форму прямоугольника, а использовать для этого можно вязальную проволоку или метод сварки. Вокруг каркаса выставляются деревянные детали, которые и будут образовывать монолитную опалубку. В нижней части конструкции крепление должно быть особенно надежным, ведь здесь колонна будет претерпевать высокую нагрузку.

Для того чтобы описываемую конструкцию было легче демонтировать, ее внутреннюю часть следует покрыть полиэтиленовой пленкой или линолеумом. Установка опалубки может вестись не только с помощью фанеры и досок, но и экструдированного пенополистирола или пенопласта. Такую опалубку обычно делают несъемной, в ее центре располагается пластиковая труба, которая и заливается бетоном. Перед заполнением формы раствором следует выполнить армирование и установить подпорки с разных сторон.

Обустройство коммуникаций на основе опалубки

Следует понимать, что строительный процесс, особенно если он заключается в возведении фундамента или стены, может иметь немало тонкостей. В данном случае хотелось бы сказать пару слов о наличии коммуникаций в строении. Это могут быть обычные трубы либо целое множество проводов. Об этом нужно позаботиться еще во время создания опалубки.

Для этого нам понадобится небольшой зазор, который будет равен диаметру трубы или любой другой коммуникации. В этот самый зазор нужно установить небольшую трубу. После заливки бетоном на этом месте остается пустота, которую можно будет использовать по назначению.

Выбор типа бетонной колонны

При выборе типа бетонных колонн следует учитывать несколько важных факторов. К таким факторам можно отнести:

  • тип климата;
  • особенности грунта на месте строительства;
  • предполагаемый уровень нагрузки на конструкцию;
  • этажность и размер здания.

Для выбора конструкции рекомендуется обратиться к нескольким специалистам за консультациями. Расчёт колонны бетонной лучше производить вместе с профессионалами в строительных компаниях, т. к., производя вычисления самостоятельно, можно допустить серьёзные ошибки. Если нет возможности обратиться за помощью в строительную компанию, то расчёты можно произвести онлайн. Помните, что это очень важный и ответственный этап строительства. От правильности выбора и расчётов зависит прочность и надёжность железобетонной конструкции и всего здания в целом.

При расчёте бетонной колонны необходимо учитывать:

  • Тип колонны.
  • Количество и
  • Предполагаемую нагрузку (стоит отметить, что в этом показателе также учитывается вес самой колонны).
  • Качество и класс бетона.
  • Размер колонны.

Особенности процесса

Металлические колонны устанавливаются при помощи спецтехники.

По крайним углам дома (в местах наименьшей нагрузки) колонны можно выполнить из стальных квадратных труб с общим сечением в пределах 150 мм, которые соединяются с основанием и потолочной поверхностью с помощью анкеров.

Единственным недостатком использования такого типа колонн является их достаточно сложная установка (с помощью крана). Это не всегда целесообразно при самостоятельной установке и бетонировании колонн.

В роли колонн могут также выступать небольшие по площади кирпичные стены. На верандах и крыльце можно использовать колонны из оцилиндрованного бревна или деревянного бруса. На бетонном основании их фиксируют путем установки в заранее закрепленные с помощью анкеров стальные стаканы с последующим бетонированием.

Укладка бетонна в колонны: а- до 5 м; высотой более 5 м; в- с густой арматурой; г- схема опалубки со съемным щитом; 1 – опалубка; 2- хомут; 3- бадья; 4- вибратор с гибким валом; 5 – приемная воронка; 6- звеньевой хобот; 7- навесной вибратор; 8, 9- карманы; 10- съемный щит.

В большинстве случаев здесь выполняются колонны определенного (расчетного) сечения с металлическим армированным каркасом, которые отливаются из бетона с использованием инвентарной опалубки.

Заливка бетонных колонн – ответственное мероприятие, требующее определенных знаний и умений исполнителя работ. В идеале заливку колон бетоном необходимо производить в один прием во избежание появления промежуточных холодных швов.

При этом важно проследить, чтобы холодный шов колонны имел строго горизонтальное положение. В противном случае колонна будет подвержена разрушению

Список инструментов

Для проведения эффективной заливки колонн бетоном понадобится следующий набор инструментов и строительного оборудования:

Бетононасос необходим при возведении колонн.

  • уголок с прямым углом;
  • деревянные распорки с кольями;
  • уровень (можно использовать водяной);
  • шурупы (по возможности с использованием шуроповерта) и гвозди;
  • молоток (кувалда);
  • металлическая проволока;
  • армированные стержни (или сетка);
  • доски с максимальной шириной (для создания щитов опалубки);
  • наружный или внутренний вибраторы (или бетононасос), который по необходимости можно заменить металлическим прутом;
  • рулетка;
  • бетономешалка (или какое-либо оборудование для выполнения замеса бетонного раствора);
  • анкерные болты;
  • различные виды хомутов;
  • металлический прут.

Конструкция бетонной колонны и процесс заливки

Чтобы собрать сборные бетонные конструкции, понадобится техника и рабочая сила, это не займёт много времени, поэтому такой процесс мы рассматривать не будем.

Гораздо сложнее залить монолитные бетонные колонны. Монтаж приходится осуществлять на месте строительства.

После выбора монолитного типа конструкции и расчёта необходимого количества материала следует приступать к подготовке процесса заливки колонн. Нужно подобрать такой металл для арматур, который обладает прочностью и свариваемостью. Также он должен иметь хорошее сцепление с бетоном.

Прежде чем приступить к сборке опалубки, нужно очистить пространство вокруг. Опалубку желательно делать в форме цилиндра, диаметр которого совпадает с диаметром будущей колонны. Вокруг цилиндр засыпается землёй, а внутрь него заливается бетонная смесь. Каркас колонны следует монтировать из прочной, толстой должна быть максимально длинной и крепиться проволокой к прутьям, выступающим из заранее подготовленного фундамента. Когда каркас полностью собран, следует обернуть арматуру листом оцинкованной стали. Оцинкованную сталь необходимо закреплять как можно лучше, т.к. в момент заливки предполагается большая нагрузка на них. После подготовки конструкции можно приступать к заливке бетонной смеси, к выбору которой также необходимо отнестись с полной ответственностью. Заливку следует производить равными слоями. Раствор нужно периодически утрамбовывать для того, чтобы в конструкции не появлялись пузырьки воздуха. При необходимости следует поправлять опалубку и каркас из арматуры.

После заливки бетонной конструкции необходимо совершить демонтаж опалубки. Демонтаж нужно начинать только после полного застывания бетонной смеси, когда конструкция полностью приобретёт необходимые характеристики. Демонтаж не является лёгким процессом, поэтому желательно доверить это специалистам, которые знают, в какой последовательности следует разбирать конструкцию опалубки

Важно в процессе демонтажа не повредить колонну и сохранить её в целостности, поэтому перед началом необходимо убедиться в прочности бетона

Расчет количества опалубки

Произвести расчет опалубки для отливки колонн несложно, если есть возможность приобрести одноразовые или несъемные формы, которые соответствуют по размеру проектным размерам сооружений. В этом случае, просто закупают опалубку для круглых колонн в нужных количествах.

При самостоятельном строительстве проводят расчеты с учетом размеров колонн и размеров досок для сборки или размеров щитов

При выполнении расчетов, принимают во внимание следующие моменты:

  • колонны имеют относительно небольшую толщину по сравнению с высотой, это обстоятельство нужно обязательно учитывать при расчете нагрузки на материал;
  • давление на верхнюю часть формы существенно меньше, чем на нижнюю;

  • большая разница между высотой и шириной негативно сказывается на устойчивости формы, поэтому собранные конструкции обязательно укрепляются установкой подпорок;
  • формы должны выдерживать нагрузки, оказываемые бетонной смесью, искривление формы недопустимы, колонна с подобным дефектом будет выглядеть некрасиво, кроме того, она будет непрочной.

Особенности сооружения каркасно-монолитного здания

Армокаркас монолитного дома изготавливают из стальных прутьев различного диаметра

От места строительства каркасно-монолитного здания зависит выбор типа основания. Применяются следующие виды фундаментов:

  • ленточный, выполненный из готовых железобетонных блоков или залитый из монолитного бетона. Ленточная основа обеспечивает устойчивость зданий на непучинистых почвах, а также грунтах с близким расположением водоносных слоев;
  • плавающий, изготовленный в виде цельной плиты. Железобетонный каркас частного дома, смонтированный на усиленной бетонной плите, обеспечивает устойчивость различных видов зданий. Плитная основа положительно зарекомендовала себя на проблемных грунтах.

Технология не предусматривает использование стен в качестве силовых элементов. По железобетонным колоннам нагрузка от элементов строения равномерно распределяется и передается на фундаментную основу. Это позволяет обеспечить повышенный запас прочности железобетонных конструкций и увеличенный ресурс их эксплуатации.

стационарной

Монолитная опалубка туннельного типа состоит из готовых элементов, не подлежащих демонтажу после твердения бетона. Стационарная опалубка применяется для частных строений малой этажности;

Для данного способа застройки используют как съемную, так и несъемную опалубку

щитовой

Конструкция щитового типа разбирается после набора бетоном рабочей прочности. Для изготовления щитов используется влагостойкая фанера, металлические листы, пластик или древесина.

Опалубка для колонн

Поговорим о таком виде опалубки как опалубка колонн. Опалубку колонн изготовляют из щитов из металла и опалубки из дерева. Предварительно щиты из металла собирают в Г-образные ящики с помощью монтажных уголков, из которых затем получают нижний блок опалубки. В рабочем положении Г-образные ящики соединяют вместе с помощью пружинных скоб, которые обеспечивают быстрый разъем и соединение полублоков. Также производят дополнительное крепление колонн с помощью хомутов. Хомуты помогают избежать деформации щитов, за счет того, что хорошо воспринимают горизонтальное давление смеси. Ветви хомутов можно легко разбирать и собирать, за счет шарнирных соединений.

Перед тем как начать установку опалубки на бетонное основание необходимо нанести риски красной, по который будут фиксировать положение осей колонны. Также необходимо нанести риски на торцовые нижние ребра. Для того, чтобы зафиксировать нижний короб опалубки необходимо воспользоваться специальными ограничителями из обрезков арматуры. Конечную выверку производят клиновыми вкладышами. Следующие ярусы собирают из передвижных подмостей. Затем собранную опалубку выверяют и закрепляют расчалками. Щели, которые образовались между основанием и нижними щитами заделывают.

При густом армировании колонн и высоте более 3 метров в одном из щитов второго яруса делают специальное окно, через которое течет бетонная смесь. Бетонную смесь уплотняют с помощью вибрации. После чего окно закрывают и дальнейшее бетонирование делают через верхнюю часть опалубки. Если же колонна высотой меньше 3 метров, то лучше будет использовать опалубку щитовую инвентарную на всю высоту колонны.

Опалубка колонн сделанная из деревянных щитов более трудоемка, но и само собой значительно дешевле опалубки сделанной из металла. Ее выгодно применять, если есть необходимость возвести малое количество колонн. Деревянную опалубку прямоугольных колонн устанавливают в виде коробки из накрывных (7) щитов и двух закладных (6) щитов. Саму коробку охватывают металлическими или деревянными хомутами (2), а сами хомуты закрепляют клиньями (3), а затем коробку вставляют в рамку (4), которую закрепляют на перекрытии или подколеннике. Положение короба должно хорошо фиксировать низ опалубки колонны. В одном из щитов обязательно проделывают отверстие (5), с помощью которого удаляют лишний мусор, мешающий работе. Во время бетонирования отверстие закрывают. В верхней части опалубки можно установить проемы для примыкания балок или прогонов.

Опалубку колонн проверяют на вертикальность с помощью теодолита или отвеса по рискам на верхней и нижней части щитов. Для хорошей устойчивости устанавливают распорки и раскосы, по которым соединяют с поддерживающими элементами лесов или других конструкций.

Если колонна высотой больше 3 метров, то на высоте от 1.5 до 1.6 метров устанавливают окно, через которое подают бетон.

Разборка опалубки начинают со снятие подкосов и распорок, а затем удаляют щиты и снимают хомуты.

по теме:

Опалубка для стен Опалубка для ленточного фундамента

Опалубка перекрытий своими руками

Что такое опалубка и зачем она нужна?

Опалубка для возведения колонн

Классицизм в архитектуре – это один из самых распространенных стилей. Его отличительной характеристикой является большое количество круглых колонн. Древнегреческие пантеоны, дворянские усадьбы, театры, дворцы – парадные входы в эти здания традиционно обрамлены колоннами. И если грекам 4 тысячи лет назад было под силу возводить такие массивные элементы декора, то в наши дни, благодаря технологиям, создать подобную красоту может любой владелец загородного дома.

По своей геометрической форме колонны могут быть:

  • круглыми (цилиндрическими);
  • квадратными;
  • прямоугольными;
  • многогранными.

Раньше основное назначение колонн было в большей мере декоративным. Сейчас их используют в качестве несущей конструкции, поэтому в проектах преобладают прямоугольные и квадратные опоры.

Для чего нужна опалубка?

Бетону необходимо сооружение, в которое его заливают, для затвердения и принятия формы. Этот строительный постулат относится и к возведению колонн. Без нее сделать вертикальную опору невозможно.

Требования к опалубочной конструкции колонны:

  • точность размеров;
  • устойчивость, прочность;
  • отсутствие отверстий, через которые вытекает раствор;
  • гладкая внутренняя сторона;
  • простота демонтажа.

Для колонн существует несколько приемлемых вариантов обустройства опалубки: одно-, многоразовая, несъемная.

Такой вид предполагает многократное применение. Сборка проводится непосредственно на самой строительной площадке. Далее в форму заливается бетон, проходит его застывание. Она снимается и отправляется в место постоянного хранения или на другой объект. Минусом иногда становится несоответствие высоты конструкции и самой колонны, когда нужно переносить элементы и «доливать» опору. Здесь возможно нарушение монолитности.

Данные сооружения не каждому по карману, поскольку их цена немалая. С другой стороны частный дом строится один раз, и вряд ли опалубка круглых колонн понадобится повторно, поэтому застройщики в большинстве случаев берут ее в аренду.

Типы многоразовой опалубки стен и колонн:

Для формирования всех видов колонн с углами. Основными составляющими являются металлические или алюминиевые щиты, соединяющиеся между собой замками и креплениями. Внутренняя поверхность палубы обшита ламинированной фанерой. Специальные крепежи для наращивания и соединения надежно фиксируют щиты. При помощи такой опалубки можно получить опору любой высоты, но требуются подъемные механизмы. Все конструктивные элементы тяжелые.

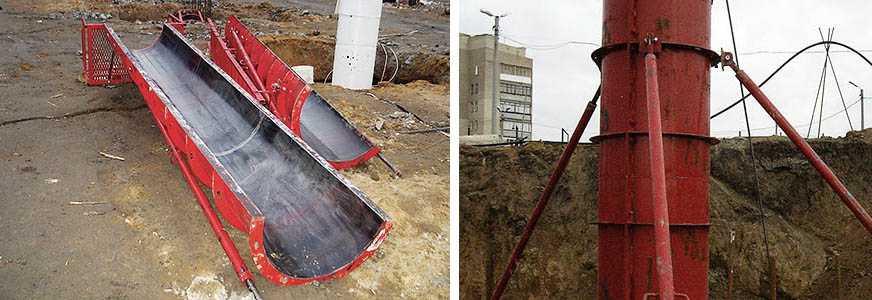

Представляет собой щиты из стали, скрепляемые специальными фиксаторами. Применяется для формирования любых колонн. Основные виды стальной опалубки колонн: на базе универсальных щитов; линейных щитов и угловых элементов; дуговых желобов, стыкующихся в цилиндры.

В результате использования первых двух типов получаются колонны с углами, в третьем случае – круглые (цилиндрические).

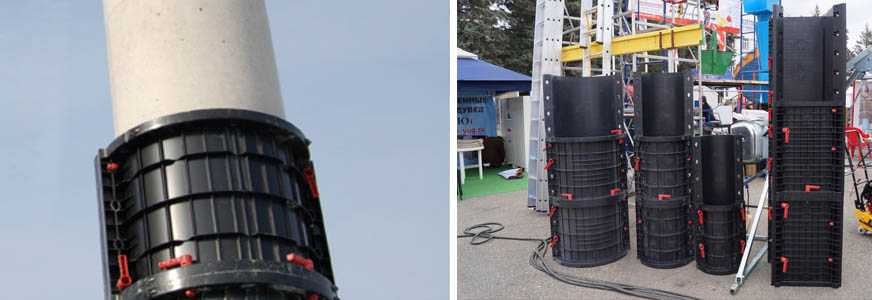

Это наиболее легкая по весу из существующих видов многоразовой опалубки, но при этом и самая ненадежная. Ее монтаж требует аккуратности в действиях, так как можно повредить хрупкие щиты и детали крепления. Пластиковая опалубка производится для круглых и прямоугольных колонн.

Самый дорогой вариант. Высокая стоимость пока еще является сдерживающим фактором, но универсальность такого материала делает его все более популярным. Несомненный плюс технологии – повышенная прочность колонн и устойчивость к атмосферным воздействиям и колебаниям температуры.

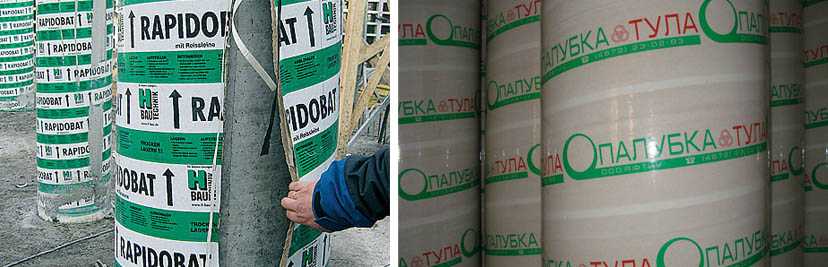

Это «бюджетный вариант», которым строители пользуются уже более 50 лет. Купить ее может каждый застройщик, поскольку цена ниже, чем пластиковой опалубки. Производятся формы из навитого по спирали картона. При помощи специального клея картонная основа пропитывается и становится настолько прочной, что легко выдерживает натиск залитого бетона. Диаметр одноразовой опалубки для колонн варьируется от 200 до 1200 мм. Внутренняя поверхность бывает гладкой или с рисунком. После использования опалубка снимается и утилизируется.

  • простота сборки и демонтажа;
  • доступная цена;
  • малый вес;
  • высокое качество поверхности готовой колонны.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Классификация металлических колонн

1. В зависимости от конструктивных особенностей.

  • Опоры постоянного сечения. Стержни таких опорных элементов имеют постоянный размер сечения. Рассматриваемая разновидность широко используется в зданиях различной этажности, ангарах, складах. Оптимальная высота металлической колонны постоянного сечения не должна превышать 12 м. Монтаж таких колонн в промышленных зданиях позволяет установить оборудование общей массой до 20 т.
  • Ступенчатые опоры. Выбор рассматриваемого типа металлических колонн обычно обуславливается необходимостью монтажа кранового оборудования с грузоподъемностью от 20 т. Конструкция колонны состоит из двух частей, при этом основная несущая является опорой для кровельной фермы, а подкрановая принимает нагрузку от кран-балки подъемного механизма. Соединение частей стержня осуществляется при помощи связей в виде сплошного листа или решетки из уголков.
  • Раздельные опоры. Данная конструкция состоит из двух обособленных металлических стоек, для соединения которых используются гибкие горизонтальные элементы. Чаще всего раздельные несущие колонны монтируются в промышленных зданиях с грузоподъемностью более 100 т и могут достигать 20 м в высоту. Помимо этого, раздельные колонны могут устанавливаться при многоярусном или низком расположении кранов, а также в случае проведения ремонтных работ в заводских помещениях.

2. По методу восприятия нагрузки.

  • Центрально-сжатые опоры. В данном случае давление передается строго по центральной оси стержня, что провоцирует центральное сжатие сечения. Продольные нагрузки при этом принимаются вспомогательными элементами.
  • Внецентренно-сжатые опоры. Действие сжимающей силы в них проходит по траектории, немного удаленной от центральной оси, как бы по изогнутой линии. Помимо этого, на колонну могут воздействовать и горизонтальные нагрузки. В таких случаях конструкция обычно имеет несимметричное сечение для более равномерного распределения нагрузки и уменьшения расхода материала и массы металлической колонны.

3. По типу стержневого элемента.

  • Сплошные опоры. Их конструкция включает в себя только стержневой элемент. В большинстве случаев сплошные колонны представляют собой сварной или прокатный двутавр. При одинаковой устойчивости в обоих направлениях сплошные колонны могут иметь крестообразную форму. Стоит отметить, что крестовое сечение по сравнению с двутавровым считается более жестким и надежным.
  • Сквозные опоры. Конструкция сквозных колонн чаще всего представляет собой две направляющие стержней, которые связаны решеткой. В целях укрепления опоры решетку обычно располагают в двух плоскостях, используя для ее изготовления одиночные уголки.

Монтаж перекрытия по профлисту

Чтобы залить перекрытия своими руками, в местах больших пролетов лучше всего применять профнастил из метала. Несмотря на то, что такая конструкция стоит дороже, надежность при строительстве гораздо выше, чем при использовании древесины.

Строительство опалубки для плиты перекрытия осуществляется следующим образом:

  • установка несущей конструкции в виде балок;
  • правильная укладка и крепление профнастила;
  • установка арматуры;
  • заливка бетонного раствора;
  • уплотнение раствора.

На небольших пролетах, примерно в 5 м, между этажами используют такие балки перекрытия: швеллер 16 или двутавр 20. При укладке профиля нужно соблюдать рекомендации, которые заключаются в том, что все ребра листа должны быть перпендикулярно расположены по отношению к несущим балкам. Опирание со всех сторон должно быть не меньше 10 см.

Профлисты для строительства опалубки для монолитного перекрытия берутся с маркировкой «Н», которые предназначены для горизонтальной конструкции, с маркировкой «С» для вертикальной конструкции и с маркировкой «НС» как универсальный строительный материал.

При строительстве перекрытий дома нельзя применять материал с маркировкой «С», т.к. для таких строений это самый ненадежный материал, который под нагрузками быстро прогнется.

Преимуществами такого перекрытия можно считать прочность, выдержку нагрузок, небольшой расход стройматериалов, низкий вес перекрытия, незначительную нагрузку на фундамент. Благодаря этому данная конструкция приобрела популярность у строителей небольших зданий.

Используемые виды опалубки

При частном строительстве и на больших объектах используют различные разновидности опалубки. По возможности повторного использования конструкции под заливку делятся на такие виды:

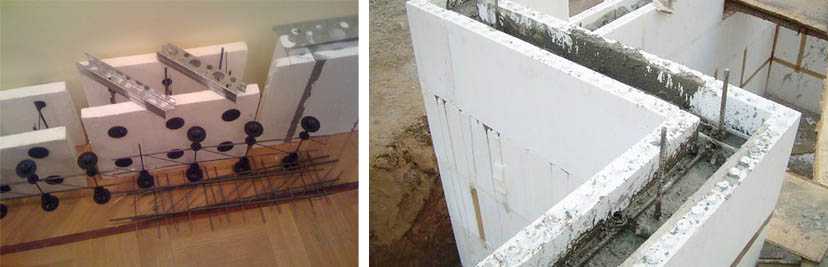

  • многоразовые;
  • одноразовые;
  • несъемные.

Для их изготовления используют следующие материалы:

  • металл: алюминий, сталь и другие;
  • картон;
  • пластик;
  • деревянные доски и бруски;
  • фанеру.

Конструкции многоразового использования

Данный вид используется при строительстве многократно. Собирают такие конструкции непосредственно на строительном участке. Затем внутрь созданной формы производят заливку бетона. После того как он застынет, опалубку демонтируют, отправляют на новую стройку, либо на хранение.

Разновидности многоразовой опалубки и их описание представлены далее в таблице.

Щитовая Стальная Пластиковая
состоит из алюминиевых, либо металлических щитов используется для возведения колонн любой геометрической формы наиболее легкая и дешевая, но самая ненадежная разновидность из всех типов многоразовой опалубки
имеет большой вес, что требует использование в работе подъемной техники собирается из стальных щитов, соединяемых особыми фиксаторами щиты из пластика требуется собирать аккуратно, чтобы не повредить их и элементы крепежа
служит для создания колонн, имеющих углы сама форма и ее элементы отличаются значительной массой данную разновидность изготавливают для постройки опор круглой, либо прямоугольной формы
щиты изнутри обшиты ламинированной фанерой после использования требуется отчищать, смазывать ее секции легко монтируется, демонтируется, а бетон не прилипает к пластиковой поверхности
элементы конструкции соединяются друг с другом с помощью специальных крепежей, замков такой тип опалубки может собираться из универсальных, линейных щитов, желобов (служат для создания цилиндров), угловых конструкций используется в основном для постройки невысоких опор

Балочно-ригельная опалубка

Балочно-ригельная разновидность является универсальной. С ее помощью создают разной формы колонны: квадратные, круглые, прямоугольные. Поверхность возведенной опоры при этом отличается высоким качеством, соответствуя предъявляемым требованиям.

Сделанные своими руками деревянные (фанерные) щиты также можно использовать многократно для отливки колонн прямоугольной или квадратной формы. Их преимущество заключается в доступности материала, простоте монтажа и изготовления. На больших стройках такие конструкции часто применяют, как вспомогательные.

Несъемная и одноразовая опалубка

Несъемная опалубка стоит дорого, что препятствует ее распространению. Но она отличается универсальностью, позволяя создавать более прочные и устойчивые к температурным перепадам, воздействию влаги колонны.

Элементы несъемного каркаса изготавливаются в заводских условиях на станках из бетона, либо пенополистирола. Из первого материала создают по специальной технологии надежные тонкостенные изделия.

Продукция из пенополистирола собирается с помощью замков: с одной стороны паз, а с другой – шип. Образующиеся при стыковке швы заполняются пеной монтажной. Конструкцию из пенополистирола просто собрать своими руками. Дальнейшая ее отделка после заливки также не составляет труда.

Под заливку круглых колонн продукцию выпускают диаметрами от 0,2 м до 1,2 м. Поверхность внутри картонных труб может быть с рисунком, либо гладкой. Также изготавливают каркасы для возведения опор прямоугольной формы.

Плюсами одноразового варианта каркаса под заливку являются:

  • низкая стоимость;
  • небольшая масса;
  • легкость установки и демонтажа.

Картонные трубы для заливки опор

После того как бетон наберет требуемую прочность, картон удаляют, затем утилизируют. Поверхность отлитой опоры получается гладкой, дальнейшее выравнивание не требуется.

Монтаж стеновой опалубки

Более сложным является процесс возведения стеновой опалубки. При этом выделяют мелкощитовую и крупнощитовую опалубку.

Первый вариант подходит для возведения небольших зданий (дачных домиков, построек хозяйственного назначения) и перегородок между помещениями. При этом используют небольшие по размеру щиты из фанеры.

Монтаж крупнощитовой опалубки характерен для строительства зданий с большой высотой. Для работы используют листы металла или большие листы фанеры.

Для монтажа стен подготавливают фундамент, в который втыкают арматуру. Вокруг нее собирают двухрядный каркас опалубки. При использовании обычной фанеры, стыки промазывают клеем или герметиком. В настоящее время на рынке имеется специальная фанера для опалубки. Отдельные листы ее соединяются по принципу «шип-паз», что не требует дополнительной герметизации.

Вывод

Мы детально разобрались в классификации колонн и в том, какими способами они могут делаться. Кроме того рассмотрели в какой последовательности и как заливаются колонны из бетона своими руками. Надеемся, что информация пригодится вам на практике.

Ну а если хотите узнать еще больше, то искренне советуем просмотреть дополнительное видео в этой статье.

Бетонные несущие конструкции используются в строительстве для обеспечения зданиям вертикальной жесткости. Они передают всю нагрузку постройки на землю и являются очень важным элементом при строительстве.

Существует несколько разновидностей таких конструкций. У каждого вида есть определённая грузоподъёмность, коэффициент гибкости, достоинства и недостатки. Обычно колонны используют при строительстве многоэтажных домов, укрепления балконов и террас. Конструкции могут быть выполнены оригинально и придавать зданию более богатый, интересный внешний вид. Также бетонные колонны могут иметь круглую, квадратную или прямоугольную форму.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
