Как провести проводку в квартире своими руками от щитка: основные схемы и правила + этапы монтажа

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

  1. Сеть, используемая для освещения.
  2. Сеть, используемая для питания розеток.
  3. Силовая сеть (для мощных потребителей).
  4. Сеть, используемая для уличного освещения.
  5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

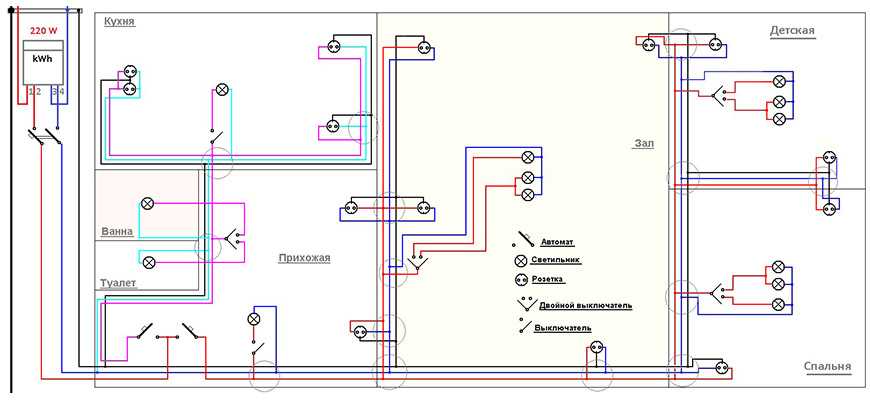

Нарисуйте схему прокладки кабелей и размещения устройств

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Закрытая разводка

Когда разводка электропроводки осуществлена в специально выбранных для этого в толще стен каналах, она называется закрытой. Выполняя подготовительную часть, придется основательно шуметь и пылить: сделать в кирпиче штробы под провода и выбрать корончатым сверлом отверстия для монтажа внутренних розеток и выключателей — тяжелая задача. Трудоемкость процесса оправдана конечным результатом — прекрасной эстетикой интерьера по завершении ремонта.

Производить электрификацию деревянного строения (бревенчатого дома или сооружения из бруса) закрытым способом нельзя, укладывать провода в толще дерева запрещается категорически. Чтобы не портить эстетику помещений, как вариант используют ретро-монтаж — свитые косичками провода фиксируются на специальных фарфоровых изоляторах. Розетки и выключатели устанавливают на диэлектрических подкладках из фарфора. Соединительные коробки должны быть пожаробезопасными.

Наружная проводка

Наружная – это ещё один, дополнительный вид проводки. Она ведётся от дома до столба с линиями электропередачи. Нередко это расстояние достаточно большое, поэтому могут потребоваться ещё опоры для большей безопасности, чтобы не произошло обрыва провода.

Если внутри проводку в дачном доме можно сделать самостоятельно, то с этой лучше обратиться к специалисту, если опыта в подобных работах нет. Легко ошибиться и немало нюансов нужно учесть, специалист сделает работу качественно и быстро. Также электрику нужно будет опломбировать счётчик.

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

  1. Алюминиевые;
  2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

Разводка кабеля по комнатам

Электропроводка в квартире своими руками выполняется с помощью следующих инструментов и приборов: тестер, перфоратор, шуруповерт, шлицевые и крестовые отвертки, пассатижи. Для разметки удобно пользоваться лазерным уровнем.

Перед прокладкой новой сети необходимо найти и удалить старую.

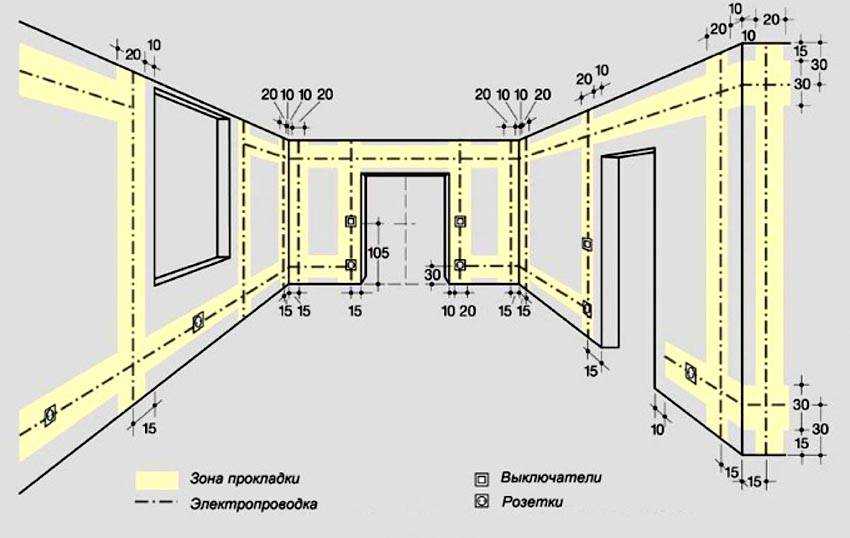

Первый этап электромонтажа – разметка. К нему приступают после оштукатуривания стен, перед началом отделочных работ. Влажность воздуха в помещении не должны превышать 70%, температура – не менее 10 градусов. Маркером или карандашом на стене намечают места, по которым будет проходить сеть. Сразу необходимо указать расположение выключателей, соединительных коробок. Закончив разметку, приступают к монтажу. Его можно провести открытым или закрытым способом.

Второй этап – подготовка штробы. Скрытая электропроводка в доме своими руками потребует сделать штробы под кабель и отверстия под коробки. Их можно продолбить вручную (зубилом и молотком), инструментами (болгаркой, перфоратором, штроборезом). В домашних условиях обычно пользуются болгаркой или перфоратором. Штробление представляет собой трудоемкий, пыльный, грязный процесс. Обязательно пользуются защитой для глаз и органов дыхания. Канавку делают глубиной не более 20 мм, ширину выбирают так, чтобы поместить все провода. Отверстия под монтажные коробки делают при помощи перфоратора со специальной коронкой.

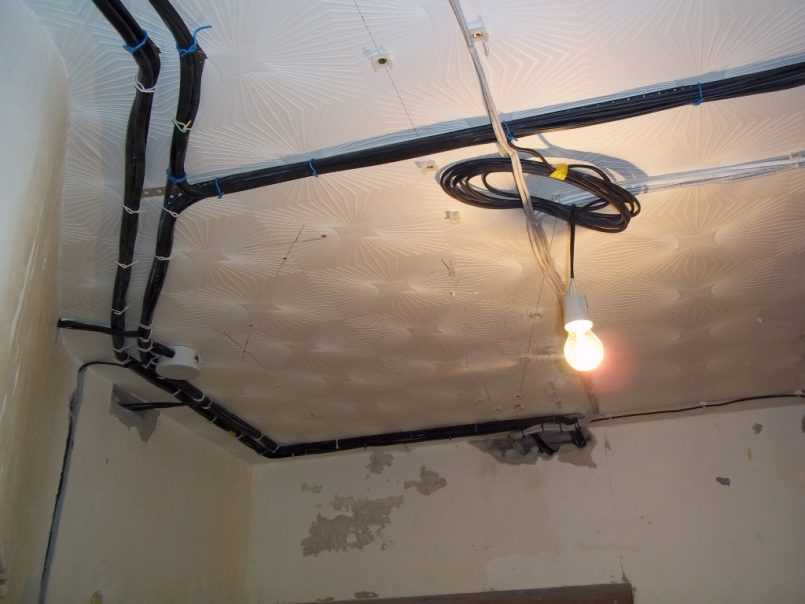

Разводка по потолку

Если проектом предусмотрена прокладка по потолку, ее можно реализовать тремя способами:

  • Под навесной конструкцией. Если предполагается устройство навесного или натяжного потолка, то провести электропроводку в доме можно непосредственно по поверхности потолка. Ее крепят к перекрытию.
  • Штроба. Для электролинии делают неглубокую канавку в плите. Этот вариант самый нежелательный.
  • Плита перекрытия. Используют пустоты плит, из которых смонтирован панельный дом. Потребуется сделать два отверстия, через которые протянуть провод.

Подготовив канавки, начинают монтаж электропроводки своими руками. Первым делом на щитке устанавливают и подключают УЗО, автоматы. Сверху располагают нулевые клеммы, снизу – заземляющие, между ними устанавливают автоматы. Подсоединение к распределительному щитку должен выполнять специалист энергоснабжающей организации. При скрытой прокладке провод укладывают в канавку, закрепляют его скобами или алебастром.

Открытая проводка

Электропроводка в каркасном доме своими руками чаще всего прокладывается открытым способом. Его преимущества:

  • не требует трудоемкой подготовки;
  • обеспечивает постоянный доступ ко всем элементам;
  • позволяет без особых затрат заменить любой участок.

К минусам относят возможность повреждения, не особенно эстетичный вид. Чтобы обезопасить себя от возможных неполадок, для прокладки используют жесткий кабель с двойной или тройной защитной оболочкой. Его необходимо надежно закрепить к основанию. Обычно электропроводка в каркасном доме своими руками крепится электротехническими скобами. Если монтаж ведется проводом с обычной изоляцией, под ним прокладывают огнеупорный материал. Он должен выступать не менее чем на 1 см с каждой стороны.

Популярным вариантом открытой прокладки являются гофрированные трубы из металла или пластика. Они придают сети аккуратный вид, защищают ее от механического повреждения. Специальные клипсы обеспечат надежную фиксацию.

Советы по прокладке кабеля

Особенности монтажа, автоматики и современные возможности защиты

Монтаж электропроводки в деревянных домах немного отличается от выполнения подобной работы в бетонных и кирпичных строениях. Все дело в пожарной опасности таких сооружений, а по тому следует соблюдать некоторые правила. В наш высокотехнологичный век существует множество систем автоматической защиты, но все же и старые методы не помешают. Конечно, давно ушли в прошлое прокладки из асбестовой ткани и других негорючих материалов между кабелем и деревянной стеной, но нечто подобное при монтаже эл. проводки в деревянных домах все же присутствует.

Для примера можно привести пластиковые короба, которые выглядят довольно эстетично. Но многие ошибочно полагают, что их функция исключительно декоративная. На самом же деле подобные короба препятствуют распространению пламени при перегреве кабеля от короткого замыкания или перегрузки на линии. Но эту тему мы еще рассмотрим, а для начала главное правило.

Без такой схемы монтаж проводки в деревянном доме невозможен

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“При выполнении такой работы, как проводка электричества в деревянном доме, необходима предельная внимательность и соблюдение правил безопасности. Помните, что поражение электрическим током очень опасно, а невнимательность к мелочам чревато возгоранием. Не стоит рисковать своей жизнью и здоровьем близких.”

Ну а, чтобы обезопасить начинающих домашних мастеров, мы постараемся не упустить ни одной мелочи, разобрав поэтапно каждый шаг, каждое действие подобной работы.

Электрическая проводка в брусовом доме – особенности и способы

Проводка в доме из бруса может быть произведена двумя способами:

  • открытым (наружным) способом;
  • скрытым методом.

При этом необходимо понимать, что эти способы различаются не только видимостью кабелей. Они так же влияют и на сечение (при скрытой оно должно быть больше).

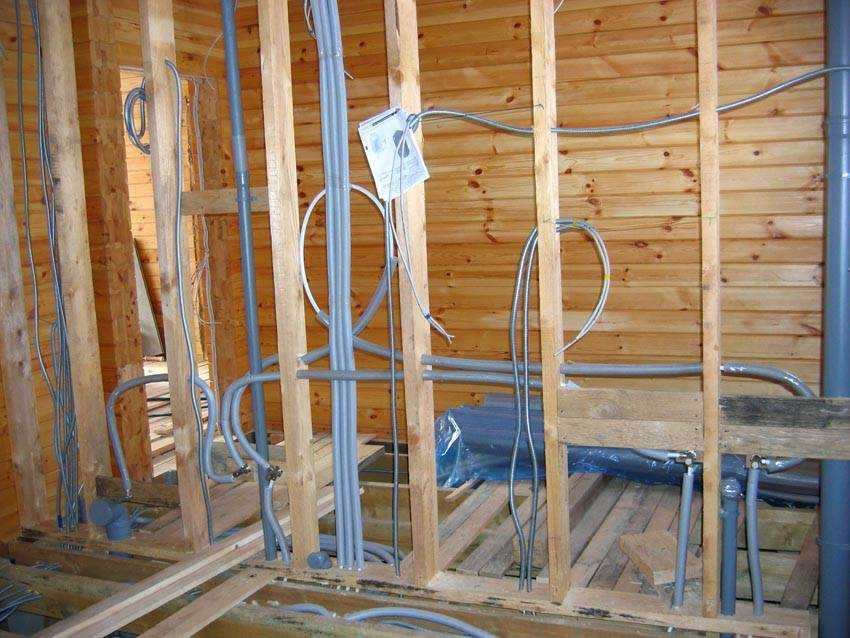

С виду не очень красиво, но все закроется деревянной вагонкой
Статья по теме:

В нашем обзоре мы рассмотрим кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Попробуем понять, какие существуют правила монтажа проводки в бревенчатых домах. Что необходимо предусмотреть во избежание форс-мажорных обстоятельств?

Выбор проводов

Большое внимание уделяется подбору сечения проводов и их типу. Специалистами проводятся предварительные расчеты, которые связаны с нагрузкой на ветки электропроводки

Можно поступить проще, так как никогда не знаешь, как может поменяться расположение приборов в дальнейшем. Существуют отработанные годами схемы и величины, которыми пользуется большинство электриков. Воспользуемся ими и мы:

  • Для контуров освещения достаточно проводов сечением 1,5-2 мм2;
  • Для розеток 2,5мм2;
  • Для духовки и приборов мощнее 5 кВт 4мм2;
  • Для кондиционеров – 2,5мм2;
  • Отопительные котлы – по рекомендациям производителя (обычно 4мм2).

ВВГнг 3-х жильный

Оптимальными кабелями для внутридомовой разводки являются ВВГнг и ШВВГнг. Они имеют изоляцию из негорючего полимера. Выбираются трехжильные модели, так как они позволяют организовать контур заземления по всему дому. Вся современная электрика немыслима без заземления. Исключение составляют приборы, не имеющие на корпусе токопроводящих материалов.

Совет! При скрытой проводке любого типа все провода стоит поместить в защитную гофру. Напомним, что для скрытой проводки по несгораемым конструкциям делать это необязательно, однако такое дополнение позволит в дальнейшем с легкостью заменить прогоревший кабель на новый без разбора полов, стен и потолков.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

  • пассатижи;
  • шуруповерт;
  • штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
  • молоток;
  • зубило;
  • ножницы или острый нож для нарезки кабеля;
  • рулетка;
  • шпатель.

Кроме того, нужно подготовить такие расходные материалы:

  • электрический счетчик;
  • кабеля различных сечений;
  • УЗО – автоматическое устройство защитного отключения;
  • клемники;
  • розетки, выключатели, установочные коробки под них;
  • распределительные коробки;
  • алебастровая смесь для закрепления проводов в каналах;
  • пластиковые короба – если электропроводка будет наружной;
  • саморезы;
  • клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Электропроводка в деревянном доме

При монтаже проводки следует строго соблюдать технику безопасности и меры предосторожности, особенно, если дом деревянный.

Установка электрической проводки в таком доме производится в соответствии со следующими требованиями:

  • В деревянном доме допускается использование самозатухающего кабеля с качественной изоляцией.
  • Распределительные короба должны быть сделаны из металла.
  • Все соединения проводов должны быть герметичны.
  • Если монтаж осуществляется открытым способом, то под кабель прокладывается изолятор из фарфора.
  • В случае монтажа проводки закрытым способом, в штробы прокладывается металлическая труба или короб (из меди или стали) с заземлением в обязательном порядке. Если используется гофр из пластмассы, то он устанавливается в штукатурку. Такой способ более надежный и эстетичный.

Для обеспечения большей безопасности, в деревянном доме рекомендуется установить устройство защитного отключения останавливающее автомат при замыкании или утечке тока.

Если посмотреть на фото готовой электропроводки в доме, то можно сделать вывод, что работа не из легких, но эта задача вполне выполнима. При тщательной подготовке и изучении соответствующих материалов работы по монтажу электропроводки не вызовет у вас никаких трудностей.

Составление схемы

Чертеж делают на основании планировки дома, расположения комнат, помещений, учитывают индивидуальные особенности строения

Берут во внимание специфику бытового оборудования, осветительные системы

Разновидности схем электропроводки в частном доме:

  • Принципиальная. Показывает метод подключения потребителей в цепь и количество пользователей. Для составления применяют специальные обозначения, которые в других схемах не используют.
  • Монтажная. На плане показаны составные части, указан принцип функционирования, связи между элементами.
  • Структурная. Показана функциональность совместно с оборудованием после начала работы. По схеме определяют, что необходимо для подключения и настройки.
  • Функциональная. От структурной отличаются более детальными характеристиками и описанием.

Объединенный проект включает несколько видов эскизов и чертежей, применяется чаще в многоэтажках.

Вычисление суммарной мощности

Расчет необходим, чтобы узнать, достаточно ли характеристик электропроводки для подачи энергии к имеющимся приборам и вновь подключаемым агрегатам. Общую мощность техники вычисляют как сумму мощности всех потребителей с учетом величины пусковых токов.

Особенности расчета:

  • сведения о мощности есть в техническом паспорте каждого устройства;
  • показатели активной мощности приводятся в Вт (ваттах), обозначаются литерой Р;
  • если значение приведены в ВА (вольт-амперах), речь идет о полной мощности (литера S), такие показания непригодны для подсчета суммарного показателя.

Разделение потребителей на группы

Под понятием понимают обобщение нескольких пользователей, которые параллельно подсоединены к питающему кабелю. Общий провод запитан от распределительного устройства (щитка). Для агрегатов высокой мощности (плит, водонагревателей) проводят отдельную линию. Функциональные розетки для чайника, посудомойки, электрической или микроволновой духовки включают в общую группу.

Потребителей в категории формируют несколькими методами:

  • по типу потребления, например, стиралки, электроплиты, розетки, осветительные приборы;
  • по помещению (каждой комнате ставят отдельную магистраль);
  • с применением европейской версии, когда каждый дом или квартира оснащены своей линией проводки в доме с защитными приборами, при этом тип подключаемых приборов не играет роли.

Выбор места для щитка

Электрощит можно ставить только в сухом помещении

Вводный кабель подходит к распределительному щитку, здесь смонтирован автомат, групповые выключатели, счетчик, защитные и контрольные приборы для определения качества электрической энергии и автоматических приборов.

Правила установки щита:

  • щиты нужно облачать в корпус со стеклом, закрывать на ключ от несанкционированного доступа;
  • панели монтируют только в сухих помещениях так, чтобы удобно было обслуживать;
  • высоту установки определяют так, чтобы щит был выше предполагаемого уровня подтопления;
  • от водопровода и газовой магистрали не должно быть меньше 1 метра.

Контур заземления

Внешне устройство представлено конструкцией из вкопанных в землю электродов (не меньше двух метров длиной), которые обварены в верхней части полосовым металлом. От них идет заземляющий провод в виде плоской или круглой стали. Кабель тянется к распределительному внутридомовому щитку, соединяется с клеммами медным проводом.

Различают схемы заземления:

  • Замкнутая. Три стальных штыря вбивают в грунт треугольником. Плюс в том, что если один стержень не будет работать, остальные части останутся работоспособными.
  • Линейная. Колья вбивают последовательно, соединяют стальной полосой. Схема проще по изготовлению, но работает менее надежно.

Конструкции усовершенствуют, например, в основе выполняют прямоугольник или овал, но меньше трех стержней использовать не рекомендуется.

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

  • кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
  • кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

  1. Мультиметр.
  2. Тестерная отвертка.
  3. Коннекторы для проводов.
  4. Плоскогубцы.
  5. Нож для снятия изоляции.
  6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

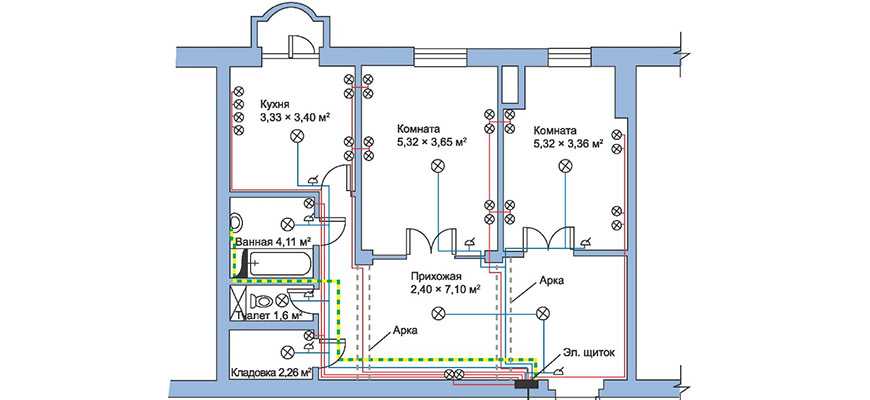

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов

При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника

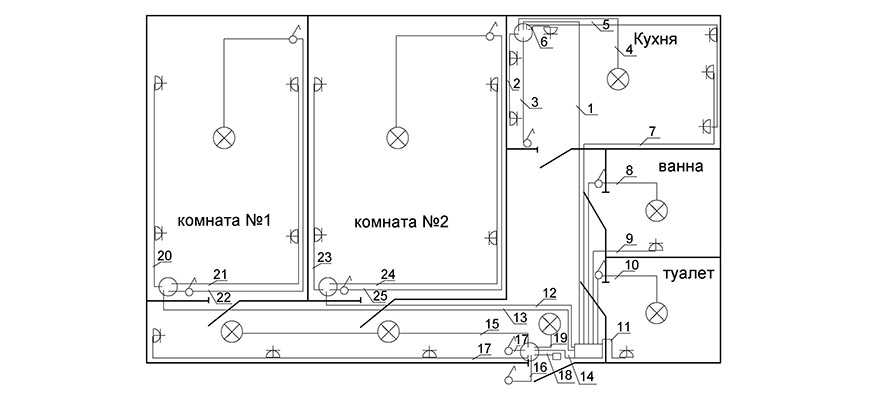

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат; освещение туалета и ванной; электроснабжение розеток жилых комнат и коридора; электроснабжение розеток кухни; электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены

На схеме такая проводка отмечается пунктиром

Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток; провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей; провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Обзор схем электропроводки для жилых помещений

Существует несколько стандартных чертежей, применяемых для разводки электрической сети квартиры или дома. Места установки комплектующих выбирают произвольно, однако есть рекомендации, касающиеся высоты монтажа.

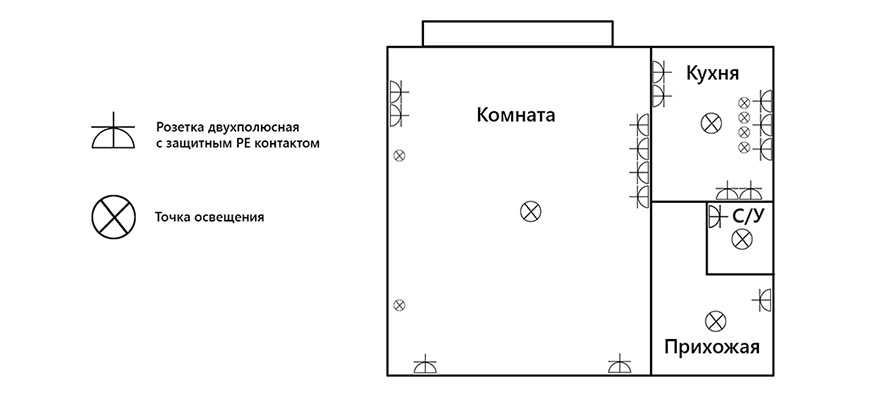

Однокомнатное жилье или студия

Количество потребителей в однокомнатной квартире минимально, однако это не значит, что укладывать проводку проще. Простая схема включает отдельные линии для комнаты, кухни и санузла. На каждое помещение приходится по 1 светильнику. При необходимости разделения пространства предусматривают несколько осветительных приборов. Перед укладкой проводов нужно:

  • выбрать устройство защитного отключения (УЗО), рассчитать параметры сети;
  • определить нагрузку и сечение проводов;
  • составить схему подсоединения приборов.

Схема электропроводки для однокомнатного жилья.

Трехкомнатная квартира

Разделение электрической цепи в трехкомнатной квартире выполняется по функциональному принципу. При этом учитывают такие рекомендации:

  1. Сеть розеток делят на группы с учетом числа комнат. Тот же принцип используют при разветвлении осветительной линии.
  2. Кухонную сеть снабжают отдельным автоматом. Она делится на линии для освещения и бытовых приборов.
  3. Электрическую цепь санузла разветвляют с учетом числа помещений.
  4. Отдельную ветку обустраивают для охранных и противопожарных систем. Она должна функционировать отдельно от остальных групп.

Схема электропроводки для трехкомнатной квартиры.

План электрики на даче

Для электроснабжения летнего дома подойдет простая однолинейная цепь. Однако при укладке проводки учитывают такие особенности:

  1. Линии электропередач, находящиеся вблизи дачных поселков, не рассчитаны на высокую нагрузку. Подключение мощных потребителей приводит к перепадам напряжения. Поэтому схему дополняют стабилизаторами и автоматическими выключателями.
  2. Дачи не используются в зимнее время. В этом период контакты и провода окисляются, выходят из строя. Поэтому кабели укладывают открытым способом, дающим доступ для быстрого ремонта.

Схема электропроводки на даче.

Электроснабжение в частном доме

В этом случае схема составляется так же, как для квартиры. Однако при выборе способа укладки учитывают материал изготовления стен и потолка. Для отопительного оборудования укладывают отдельную силовую линию. При расчете нагрузки учитывают мощность устройств, работающих на придомовой территории.

Схема электропроводки в частном доме.

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

  • Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
  • Места соединений необходимо размещать только в распределительных коробках
  • Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

Преимущества Недостатки
Монтаж открытой электропроводки
  • простые подготовительные и монтажные работы;
  • возможность ремонта в случае повреждения;
  • возможность добавления новых ответвлений.
  • непривлекательный внешний вид;
  • подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки
  • более дешевый способ;
  • не портит внешний вид помещения;
  • не подвержена внешним повреждениям;
  • пожаробезопасна;
  • долговечность всех элементов системы.
  • сложнее в процессе монтажа;
  • трудности при нахождении места повреждения;
  • сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

Выбор электроустановочных изделий

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Не экономьте на материалах, если хотите, чтобы ваша проводка служила долго

Подробно данный вопрос рассмотрен в отдельной статье: материалы для электромонтажа, в рамках этой статьи мы выделим самое важное

Рекомендуем Вам останавливать выбор на следующих элементах:

  • Распределительные коробки, гофру и кабель-каналы из негорючих либо самозатухающих материалов, не распространяющих горение.
  • Медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ВВГнг или же NYM;
  • Поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, но обычно защищается автоматом на 16А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
