Туалет для дачи

Теремок

Нередко дачников интересует проект туалета-теремка. Чертеж изготовления данной конструкции они хотят найти, так как теремок выглядит весьма оригинально. Особенно отличает конструкцию крыша стреловидной формы, добавляющая конструкции несколько волшебный вид. Однако использовать туалет как полагается подобный дизайн не мешает.

Плюсы:

Туалет теремок

«Теремок» хорош не только тем, что здорово выглядит. Стреловидная крышка, которую предусматривает проект при выборе такого варианта туалета, позволяет избежать хлопот с накоплением на крыше постройки снега, а значит, протекания кровли в дальнейшем

Это особенно важно для регионов, где обильные снегопады не редкость

Лучше других конструкций защищен от ветра.

Такая форма может даже сделать туалет украшением дачи.

Изготовить теремок несложно из разного материала.

Относительно небольшая стоимость.

Минусы:

Вытянутая форма крыши туалета является не особо практичной, иногда это неудобно.

Строительство более сложное, чем корпусов другого типа, так как очень важно точное соблюдение геометрии углов для получения симметрии. Дверь, как правило, нужно делать с закруглением вверху

Из-за этого строительство тоже усложняется.

Схема

Чертеж туалета Теремок с размерами

Кажется, что самый главный элемент данной конструкции – это крыша, а вовсе не каркас и стены. Ведь кровля – самый большой из элементов. Взглянув на проект, можно увидеть, что по размеру кровля действительно больше высоты конструкции, потому и создается впечатление ее массивности.

Боковой план показывает, что крыша больше длины всей конструкции.

В отношении внутренних размеров можно сказать, что схема напоминает лавку, полностью перекрывающую свободную поверхность. Все это нетрудно заменит и установить унитаз.

Для изготовления данной конструкции понадобится:

Инструменты

  • электрический лобзик;
  • пила;
  • молоток;
  • гвозди;
  • кирпичи;
  • брусья;
  • цементный раствор;
  • ондулин;
  • рулетка.

От других моделей туалет «теремок» отличается также тем, что каркас его будто усеченный. От основания его расширение идет, пока он не упирается в крышу.

При строительстве «теремка» древесину заготавливают заранее: она должна иметь одинаковую плотность, структуру, прочие параметры. Чаще используется кругляк ели и шлифуется до требуемого состояния. Дело в том, что ель дешевле других пород дерева.

Схемы и чертежи

Создание схематичного чертежа постройки — один из самых важных этапов, позволяющих не только правильно возвести конструкцию, но и максимально грамотно рассчитать количество всего строительного материала, необходимого для изготовления дачного туалета.

Чертеж дачного туалета Теремок

Схема уличного туалета прямоугольной формы

Основная задача создаваемого чертежа-проекта дачного уличного туалета заключается в детализации конструкции с указыванием размеров, формы и типа возводимой постройки.

Можно разработать схематичный чертеж постройки самостоятельно или взять за основу уже готовую детализацию конструкции уличного туалета из интернета.

Туалет и колодец

Прекрасный вариант разрешения проблемы, сколько метров оставлять от источника питьевой воды до места отправления естественных надобностей, – осознанный выбор между клозетами, которые рекомендует СНиП 30-02-97 с изменениями 2018 года. Изменения, внесенные в законодательство о дачных участках, уже нельзя игнорировать. Они вступили в действие с 1 января 2019 года, и согласно внесенным коррективам на дачном участке разрешается строительство жилого дома.

Колодец, при отсутствии центрального водоснабжения, разумные люди не приближают к дому ближе, чем на 3 метра, чтобы не допустить повреждения фундамента в случае проведения земельных работ, но при этом и не испытывать неудобств при доставке воды в строение.

К тому же с такого расстояния довольно просто с минимальными затратами произвести оборудование локальной водопроводной сети. Меньше будут затраты на насос, на соединительные коммутации и количество трубных разводок.

Если туалет копается по старинке и защищен только примитивной деревянной будкой, расстояние от него до колодца должно быть не меньше 8 м. Хотя и существуют нормы, требующие 50-метрового расстояния. Но добиться такой удаленности можно только на больших земельных наделах. Поэтому лучше подумать об использовании современных технологий, чем бегать за полсотни метров по нужде по морозу или дождю.

Люфт-клозет требует специального разрешения, и санитарная инспекция внимательно проследит и за нормами расположения, и за качеством постройки.

Но это не дешевое и проблемное сооружение, не дающее особых гарантий даже при выборе качественных материалов. Пудр-клозет, в котором фекалии пересыпаются специальными веществами, спустя год позволяет использовать экскременты для удобрения огорода.

Самый простой выход при определении расстояния – получить разрешение на постройку, составив предварительную схему. Это будет соответствовать нормам закона и избавит от ошибок в расположении объектов на земельном наделе.

Организация выгребной ямы

При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.

Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора

Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов

Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.

Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.

Ямы для туалета на даче своими руками конструируются из:

  • кирпича;
  • пластикового бака;

Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.

Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.

Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.

Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:

  • Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
  • Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.

Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.

При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик

Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича

Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.

После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.

Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.

Чертежи кабинки с размерами

Чтобы правильно осуществить процедуру монтажа, важно найти и предварительно изучить корректные чертежи с размерами будущего туалета на даче. Наиболее простой разновидностью является «Скворечник», его может возвести даже полный новичок в строительстве, поэтому мы объясним процесс монтажа на примере данного вида

На представленном выше чертеже пронумерованы следующие элементы:

  1. Обвязка (для соединения нескольких компонентов).
  2. Стойка.
  3. Дверь.
  4. Дверная ручка.
  5. Дверная поперечина.
  6. Передняя стена.
  7. Стропильная система крыши.
  8. Кровельное покрытие.
  9. Вентиляция.
  10. Дефлектор.
  11. Боковая стена.
  12. Верхняя крышка, закрывающая сливную яму.
  13. Опорная система (чаще всего, из кирпича).
  14. Задняя стена.

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Полезные советы

Чтобы построить туалет на даче своими руками правильно, а пользоваться им было удобно и просто, нужно обратить внимание на советы опытных строителей:

  1. Выгребная яма заполняется быстрее, если в нее постоянно попадает туалетная бумага и другие средства гигиены. Необходимо разместить в туалете специальную емкость под мусор, который при наполнении можно сжечь или утилизировать другим способом.
  2. Яму под нечистоты в туалете можно сделать самому, но лучше приобрести специальный септик. Это облегчит очищение и продлит срок эксплуатации. В таких емкостях предусмотрено 2 горлышка. Первое для поступления отходов, второе для их выкачки.
  3. Чтобы неприятный запах не распространялся, нужно установить в стульчак сиденье от унитаза с крышкой.
  4. Если туалет для дачи торфяной, то можно сделать обычный стульчак подъемным. Разделить его на три части и смонтировать из каждой дверцу. В первом отсеке разместить ведро для мусора. Посередине будет находиться сам туалет, а с другого края ведро с торфом. Когда придет время наполнить или опорожнить одно из ведер, нужно просто поднять крышку.
  5. Необходимо продумать обустройство внутри кабинки туалета. Можно купить пластиковые полки или сделать деревянные своими руками. Там будут храниться предметы гигиены. Если ширина кабины позволяет, то можно поставить небольшой умывальник с раковиной и сделать дополнительное отверстие в полу для слива воды в яму или септик.
  6. Стены туалета из доски можно сделать утепленными. Для этого строят двойной каркас, обшивают с обеих сторон, а между стенами вкладывают пенопласт или специальный утеплитель. Если туалет утеплен, то необходима хорошая вытяжная система.

Замечание! При строительстве необходимо уделять особое внимание основе каркаса. Оно должно быть ровным и крепким.. Толщина доски для основы не должна быть меньше 5 см

В противном случае готовую постройку может сильно повести в сторону

Толщина доски для основы не должна быть меньше 5 см. В противном случае готовую постройку может сильно повести в сторону.

↑ Лучшее место для размещения дачного туалета своими руками

Место на участке должно обладать рядом характеристик, предусмотренных санитарно-гигиеническими нормами:

Обращаем внимание на уровень залегания грунтовых вод. Если они расположены на глубине больше 3 метров, то выгребная яма не устанавливается

В таком случае строят пудр — клозет, так как утилизация отходов происходит благодаря использованию специальных порошковых препаратов.
Дачный туалет возводят вдали от других строений.
От жилой постройки должна быть дистанция не меньше 12 метров, от источников водоснабжения — от 20 метров, не менее полутора метров от соседского участка.
Если клозет планируется с выгребной ямой, то нужно предоставить возможность подъехать к ней ассенизаторской машине.
При планировке стоит учесть рельефность местности, так как расположение туалета в самой нижней точке чревато возможными затоплениями в осенне-весенний период. Если разместить строение в наивысшей точке участка, то будет ощущаться негативное влияние регулярных ветров и присутствие сквозняков.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить туалет с душем. Это особенно актуально, если территория дачного участка не слишком большая.

Варианты выгребных ям

Такая конструкция представляет собой яму, которую выкапывают около дома, и куда стекают канализационные стоки. Часть нечистот перерабатывается бактериями, часть оседает на дно. Другая часть (жидкая) просачивается вглубь земли. Так вот то, что осело на дно ямы, надо периодически удалять, чтобы канализационное сооружение не переполнилось. Именно поэтому его называют выгребным.

Сегодня ямы для туалета на даче выгребного типа – это не просто выкопанные в грунте углубления. Предлагается большое количество современных вариантов сооружения выгребных ям, где используются разные строительные материалы или готовые изделия. Как пример, бетонные кольца, резервуары, возведенные из кирпича или бетонных блоков, готовые пластиковые или металлические емкости, даже резиновые шины от автомобилей.


Монолитная выгребная яма для туалетаИсточник reloky.sezyrokina.ru.net

Рассмотрим некоторые конструкции с использованием различных материалов и изделий. Но предварительно обозначим один момент.

Важно точно определиться с местом расположения выгребной ямы

  1. Минимальное расстояние до фундамента дома – 5 м.
  2. До питьевых колодцев или скважин – 30 м.
  3. До забора соседа – 5 м.
  4. Оптимальный вариант – ближе к дороге, если утилизация канализационных нечистот будет проводиться ассенизационной машиной. Или до ямы придется провести проезжую дорогу.

Самый простой вариант выгребной ямы – углубление в земле, над которым устанавливают деревянный домик. После заполнения углубления домик переносят в другое место, где также выкапывают яму. А использованную просто закапывают. Через год нечистоты превращаются в отличный перегной. На этом месте хорошо растут деревья.

Вариант на самом деле простой, но для большого загородного дома он не подойдет. Все-таки хочется жить хорошо, пользуясь плодами цивилизации. А значит, на даче лучше сделать хорошую большую яму, чтобы в нее стекали стоки не только из туалета, но из ванной и кухни.

Расчет объема дачной выгребной ямы

Сложность эксплуатации канализационных сооружений данного типа заключается в том, что все нечистоты, выходящие из дачи, собираются в яме и практически не утилизируются самостоятельно, как это происходит в септиках. Поэтому расчета объема, как такового, нет.

Владельцы дач сами решают, каких размеров будет выкапываемая яма. Чем больше, тем лучше. Реже придется производить откачку. Оптимально – 2 м³ на одного человека. К примеру, если на даче в летний период постоянно проживает 3 человека, то придется сооружать яму объемом 6 м³. Хотя это не строгий параметр.

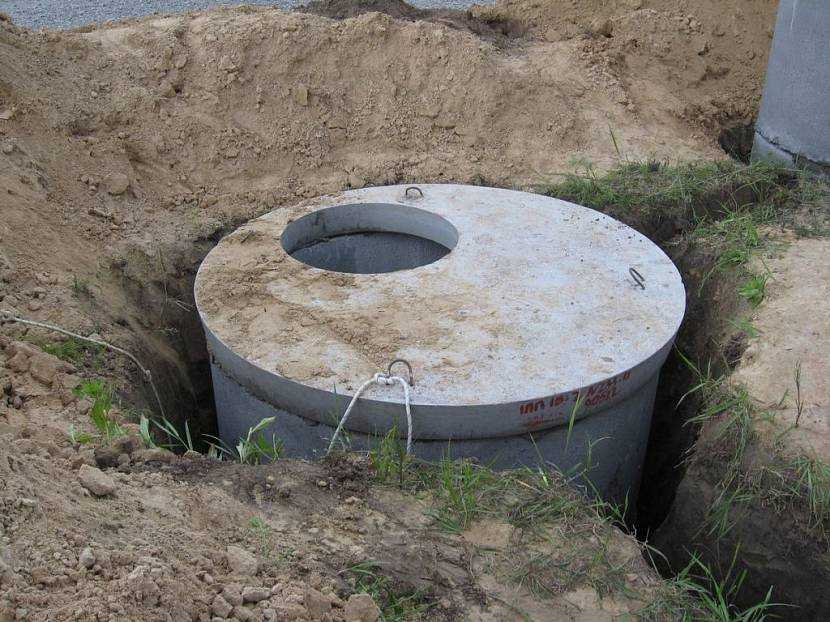

Яма из железобетонных колец

Переходим к рассмотрению сооружения ям из разных материалов. Итак, канализационное выгребное сооружение из железобетонных колец для туалета на даче. Сразу надо оговориться, что для монтажа бетонных изделий потребуется подъемный кран, что увеличит себестоимость проекта. Но такая конструкция обладает достаточно длительным сроком эксплуатации, практически вечным.


Выгребная яма из ж/б колецИсточник musorish.ru

Вот последовательность проводимых строительных операций:

  1. Выкапывают котлован глубиною выше уровня пролегания грунтовых вод.
  2. Его дно выравнивают и засыпают песком толщиною 10-20 см, который трамбуют.
  3. На подготовленную подушку с помощью подъемного крана укладывают железобетонный блин, который приобретается как отдельный дополнительный элемент к бетонным кольцам.
  4. На днище укладывают друг на друга сами железобетонные кольца.
  5. Сверху устанавливают бетонную крышку с люком.
  6. Внешние поверхности колец обрабатывают битумной мастикой или горячим битумом. Это гидроизоляция, которая продлит срок службы железобетонных изделий. Оптимально делать это не на собранной конструкции, а каждый элемент обрабатывать по отдельности до начала монтажа.
  7. Зазор между кольцами и стенками котлована засыпают грунтом.
  8. Стыки между элементами конструкции изнутри замазывают гидроизоляционным составом, к примеру, Бетонконтакт.
  9. На крышку устанавливают пластиковую трубу в качестве выхлопной вентиляции.

Туалет для дачи из бетонных колец собирают за один день. Это одна из главных положительных характеристик канализационного сооружения данного типа.

Виды деревянных туалетов для дачи

Деревянные дачные туалеты различаются не только видом системы канализации, но и формой наземной конструкции. Надо отметить, что хозяева дач с природной склонностью к красоте и изящности создают из этого места целые шедевры архитектуры. Более пассивные дачники обходятся типовыми конструкциями для изготовления или приобретают уже готовые заводские кабинки.

Скворечник

Деревянный туалет «Скворечник» – это классическая и самая простая конструкция для дачи. По своей форме он напоминает обычный домик для пернатых, отсюда и это название. Как правило, это односкатное строение прямоугольной формы с дверью и примитивным окошком (вентиляцией).

Классическую кабинку «Скворечника» выполняют из дерева, она имеет вытянутую вверх форму прямоугольника и покатую крышу под железом или шифером. Внутри кабинки на деревянном подиуме расположен стульчак с крышкой или стандартный керамический (пластиковый) унитаз.

Кабинка туалета «Скворечник» подходит для:

  • канализации с выгребной ямой (требует сооружения котлована);
  • люфт-клозета (для канализации с каналом сброса отходов под уклоном);
  • биотуалета (если в комплектации нет заводской кабинки);
  • пудр-клозета (с накопительным резервуаром для биологических отходов).

На постройку этого типа туалета уходит совсем немного материалов и его без труда можно построить на даче своими собственными руками. Однако самым большим минусом конструкции является то, что кабинка плохо удерживает тепло и сильно продувается ветром, отчего использование возможно только в теплое время года.

Избушка

Из всех вариантов уличного туалета «Избушка» – самое сложное, но наиболее красивое сооружение на даче. Такое архитектурное строение потребует от мастера основательных познаний в строительстве и работы с древесиной, а также немалое количество материалов.

Для того чтобы сделать бюджетный туалет и сэкономить, такой тип постройки точно не подойдет. Дело в том, что монтаж «Избушки» и обшивка требует большого количества подрезки дорогостоящей древесины. Однако в такой форме есть и свое большое преимущество – ромбовидное сооружение прекрасно сохраняет тепло, а это немаловажный аргумент для использования помещения на даче в зимний период.

Кабинка дачного туалета «Избушка» подходит для модификации с выгребной ямой, люфт-клозета, пудр-клозета и биотуалета разной модификации.

Дачный туалет в форме «Избушки» пользуется особой популярностью у дачников, так как имеет большое количество вариантов отделки и «вписывается» практически в любой ландшафтный проект участка. Кроме этого, если подойти к вопросу отделки с большой фантазией, то это место не иначе как сказочным теремком и не назовешь.

Домик

Деревянная туалетная кабинка «Домик» имеет ряд преимуществ по сравнению с другими видами построек данной принадлежности. Во-первых, такая конструкция допускает самые многообразные дизайнерские решения в отделке. Во-вторых, постройка превосходно держит тепло, а значит туалет можно использовать на даче в любой сезон. И, в-третьих, «Домик» очень удобен для человека с любым ростом и весом.

По своему виду и конструкции «Домик» напоминает обычное жилое строение, только гораздо меньшего размера и упрощенной системой боковых и кровельных балок. Такую кабинку можно утеплить снаружи или изнутри и использовать на даче в любое время года.

Дачный туалет «Домик» используют с любым видом канализации – с выгребной ямой, накопительной емкостью, люфт-клозетом, пудр-клозетом, биотуалетом.

Шалаш

Туалетная кабинка типа «Шалаш» – прочная высокая конструкция с привлекательным внешним видом. Она напоминает форму растительного шалаша и ее собирают по этому же принципу. Особенностью туалетной кабинки является то, что боковые стенки и ее крыша составляют единое целое.

Однако в такой конструкции есть существенный недостаток. Внутри помещения своды потолка располагаются очень близко друг к другу и человеку с высоким ростом не избежать ударов головой. Чтобы это исключить, «Шалаш» делают максимально широким в основании с высоким фронтоном.

Однако в таком строении есть и свои явные преимущества. «Шалаш» выдерживает любые катаклизмы погоды – ветер, дождь или снег для него не проблема. Кроме этого, туалетный домик этой конструкции значительно легче построить своими руками, чем, например, кабинку «Скворечник».

Надстройка уличного туалета «Шалаш» подходит для монтажа канализации с выгребной ямой, накопительной емкостью, люфт-клозета, пудр-клозета и биотуалета (химического, электрического, торфяного).

Совет! Для кровли «Шалаша» рекомендуется металлическая или битумная черепица, металлопрофиль, пластиковый или классический шифер.

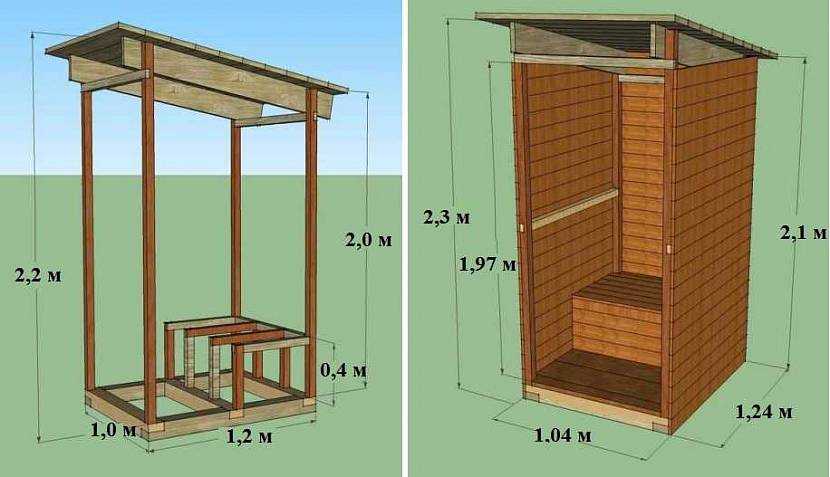

Составление схемы — чертежа и определение размеров

Перед началом строительства уличной уборной, необходимо определиться с размерами будущей конструкции. Первым делом составляют схему или чертеж. Форма и дизайн будущего домика ограничивается только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный теремок или оригинальный шалаш. При желании варианты чертежей дачных туалетов можно взять в интернете на тематических форумах.

Наиболее востребован классический домик с выгребной ямой. Самыми оптимальными размерами можно считать:

  • Высота от 2 до 2,3 метра;
  • Длина 1,5 -1,7 метра;
  • Ширина 1-1,2 метра.

Чертеж: обычный туалет с выгребной ямой

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров. Выгребная яма бывает двух типов:

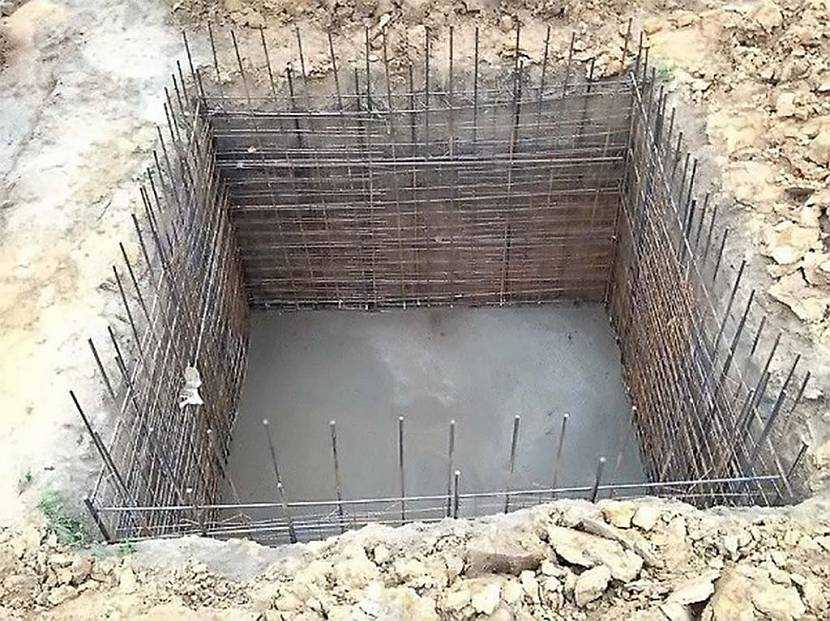

Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.


Герметичная выгребная яма для туалета

Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.


Конструкция поглощающей выгребной ямы Укрепить стены выгребной ямы можно несколькими способами:

  • Кирпичная кладка;
  • Бетонная конструкция;
  • Готовые железобетонные кольца;
  • Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Виды уличных туалетов

При строительстве дачи, даже для сезонного проживания, в доме обязательно обустраивается канализация и санузел. Другое дело, что если вы часто находитесь на улице, то тащить в дом грязь с грядок, при посещении уборной, вряд ли кто-то захочет.

Решением данной проблемы послужит постройка отхожего места на улице

К строительству такого сооружения стоит относиться с особым вниманием. Ведь такое сооружение предназначается не для временного пользования

Лучшим вариантом станет заключение договора с квалифицированной строительной бригадой. Специалисты качественно выполнят работу и сооружение прослужит долгие годы.

Рассмотрим варианты современных отхожих мест.

Стандарт

Это привычный для всех маленький домик с ямой под ним. Для его возведения, обычно выкапывают яму, а над ней ставят сам туалет. При заполнении ямы, ее очищают, для чего вызывается специально оборудованная (ассенизаторская) машина.

Такой вариант туалета для дачи проверен временем. Ранее такой способ постройки отхожих мест использовался повсеместно. Сегодня существуют и более современные способы утилизации нечистот.


Стандартная «кабинка» не отличается оригинальностью, но свою работу делает исправноИсточник zen.yandex.ru

Уличный туалет без ямы – пудр-клозет

В основном, используется в тех случаях, когда нет возможности выкопать яму, либо нет необходимости в частом использовании туалета.

Такой вид дачного сооружения удобен своей компактностью. Стульчик унитаза ставится на небольшой контейнер. После каждого посещения данного помещения необходимо засыпать в контейнер специальную смесь торфа. Возможны и другие виды засыпки: земля, зола, опилки, сухие измельченные листья и т.д. Это помогает избавиться от дурных запахов.

Есть и отрицательные стороны такой постройки: малый объем контейнера. Если туалетом регулярно пользуется большое количество человек, контейнер придется часто освобождать, поэтому, смысл в такой покупке есть только в том случае, если туалетом будут пользоваться время от времени.

Уличный туалет с герметичной ямой

Такое решение подойдет людям, не имеющим возможности разместить сооружение вдали от основного жилого помещения. Еще, его придется использовать в случае высоких грунтовых вод или наличия любого другого источника воды вблизи приусадебного участка.


Герметичная яма делается из бетона, либо пластиковых емкостейИсточник krrot.net

Биотуалет – подвид пудр-клозета

При желании обзавестись такой конструкцией, надо учитывать, что ее рабочая емкость требует очистки примерно раз в неделю. Главное отличие от пудр-клозета – это разделение отходов. В двух контейнерах нечистоты разъединяются на твердые и жидкие.

Неприятный запах здесь отсутствует, что объясняется медленным окислением отдов. Главным условием для этого является плотно закрытая крышка унитаза. Но надо следить, чтобы внутрь туалета не залетали мухи. Если насекомые начнут откладывать яйца, то в биомассе заведутся черви и начнется быстрое окисление продуктов жизнедеятельности человека. В результате начнется распространение соответствующего запаха.

Варианты засыпки для биотуалеты различны. Продукт засыпается в крышку унитаза. При ее поднятии, часть засыпки попадает в отверстие для сброса. После закрытия крышки, отходы автоматически засыпаются.


Узнаваемая конструкция биотуалетаИсточник vse-o-kanalizacii.ru

Строительство туалетного домика

Проще всего соорудить туалетный домик из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные брусья, либо металлические или бетонные столбы.

Материалы и инструменты для строительства туалета:

  • Деревянные брусья сечением 100х100 мм и 50х50 мм;
  • Обрезные доски или ДВП для обшивки;
  • Половые доски для обустройства площадки-пола;
  • Отрез рубероида в 1,5 метра;
  • Ножовка и рубанок;
  • Садовый бур;
  • Строительный уровень;
  • Саморезы, гвозди, молоток.

Строительство каркаса для туалета

По периметру конструкции с помощью садового бура делают четыре лунки глубиной около одного метра, диаметр которых на 2-3 см больше размера опорных столбов. По одному из концов каждой трубы обрабатывают битумной мастикой, которая препятствует гниению и образованию коррозии. Столбики по очереди погружают в лунки, заглубляя на 90-100 см и фиксируя их цементным раствором. Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Параллельно с опорными столбиками устанавливают балки для двери. Для придания прочности конструкции по периметру вертикальных стоек из брусьев того же размера выполняют верхнюю и нижнюю обвязку.

Уличный туалет для дачи из ОСБ плиты своими руками – фото и чертежи

Пожалуй, самый простой способ построить достаточно удобный для летнего использования дачный туалет – использовать плиты ОСБ. Они дешевы, легко поддаются обработке и подогнать их под размеры конкретной постройки не составит труда.

Фундаментом на прочной почве вообще можно пренебречь, а если и устраивать его, то самый простой, столбчатый или же на кирпичах.

В первую очередь собирается каркас. Для этого нужно взять прочный брус – желательно сечением от 40×40 мм или больше. В основание укладывается квадрат размером от 120×120 до 140×140 см. Крепить брус между собой можно при помощи гвоздей или шурупов-саморезов. Если выгребная яма большая и находится почти под всей площадью туалета, есть смысл сделать обрешетку – добавить ещё несколько брусьев в середину квадрата.

К основанию крепится вертикальный брус высотой 200 см. В верхней части собирается ещё один квадрат по площади точно совпадающий с основанием – дополнительный пояс жесткости. Уже к нему под углом следует прикрепить основание для будущей крыши – классический треугольник.

Каркас готов. Осталось только обшить его листами из ОСБ плит. Выпилить подходящий по форме и размеру при помощи ножовки или электролобзика не составит труда. Кровля также может быть выполнена из ОСБ плиты, но для гидроизоляции следует защитить его кусками рубероида или шифера. Первый можно наплавить или закрепить мелкими гвоздями, а второй – при помощи шурупов.

Видео

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
