Ушп фундамент своими руками: расчет и технология +фото и видео о процессе

Выставление опалубки из ЭППС/ПСБ

После этого на уже подготовленную площадку можно начинать выставлять по уровню несъемную опалубку, сделанную из пенополистирола. Это далеко не тот хрупкий пенопласт, который вы привыкли видеть в коробках из-под бытовой техники, ППС 14/35 по новому ГОСТу, тем более что ЭППС намного плотнее и являются долговечными. Из этого следует, что между бетоном и землей будет толстая прослойка из великолепного и плотного утеплителя. Это даст вам возможность отапливать дом, а не просто прогревать землю, находящуюся под ним.

Интересно то, что по устройство фундамента УШП пенопласт требуется для того, чтобы земля под домом не промерзала, а значит, не будет морозного пучения, опасных сдвигов фундамента, трещин в стене и остальных неприятностей. На этом же этапе следует начать закладывать трубы для канализации, делать ввод воды и электрокабеля, заземление. Чаще всего на этапе закладывания фундамента сразу же устанавливают септик или ЛОС, так что вопрос с канализацией будет решен в самом начале.

Добавим то, что наружная часть опалубки должна быть облицована при помощи плоского шифера. При строительстве он будет надежно защищать слой ПСБ от любых типов повреждений, а также его можно использовать и в будущем – вы можете просто окрасить его в требуемый цвет или покрыть штукатуркой-мозаикой и цоколь будет готов. Также к плоскому виду шифера удобно прикреплять цокольные панели.

Кстати, на счет высоты цоколя УШП (имеется ввиду высота от уровня земли до края плиты). Она будет небольшой – примерно 20 см, но это даже плюс – вам не нужно будет делать крыльцо со ступеньками при входе в дом. Но по желанию заказчика вы можете легко увеличить высоту. Лишний 0,1 метр можно будет добавить благодаря дополнительной подсыпки подушки, а еще столько же можно будет добавить при использовании дополнительного слоя утеплительного материала под плитой.

Технология монтажа УШП фундамента

Перед тем как начать возводить шведскую плиту, необходимо:

  • составить проект фундамента со всеми коммуникация (системой водяного теплого пола, водопровода и канализации, энергоснабжения);
  • строго придерживаться основной технологии возведения основания;
  • закладку и ведение инженерных коммуникаций необходимо осуществлять очень точно.

Процесс возведения фундамента — шведской плиты — можно разделить на несколько этапов:

  1. Первый этап. На этом этапе идет подготовка основания под фундамент и прокладка коммуникационных труб. Первый этап работы такой же, как при укладке обычного фундамента мелкого заглубления. На участке под дом снимают часть почвы, площадью чуть больше, чем площадь фундамента, с целью проведения дренажных работ. При необходимости грунт надо осушить. По периметру плиты роют дренажные траншеи. Засыпают основание песком высотой 15−20 сантиметров, увлажняют и утрамбовывают. На песчаную подушку укладывают геотекстиль. Далее, устанавливают смотровые колодцы (на каждом углу основания) и прокладывают дренаж. На песчаную подушку насыпают гравий высотой 20 сантиметров, тщательно его утрамбовывают и выравнивают. Потом опять насыпают песок и утрамбовывают его. На этом этапе работ в слой песка укладывают инженерные коммуникации — канализационные трубы и трубы водоснабжения — горячей и холодной воды, а также электрический кабель.
  2. Второй этап. На этапе проводятся работы, связанные с монтажом опалубки, укладкой плит теплоизоляции и системы теплого пола. Обеспечить максимальную теплоизоляцию УШП фундамента можно двумя способами:
    • а) с применением L-блоков — это угловые и торцевые элементы из пенополистирола и асбестоцементного листа. Применение L- блоков ускоряет возведение фундамента;
    • б) с использованием теплоизоляционных плит. Этот вариант утепления более трудоемкий, но используется он чаще. Технология утепления состоит в следующем: по периметру плиты устанавливают детали из пенополистирола и укрепляют их упорами из доски, то есть возводят деревянную опалубку. Потом укладывают утеплитель по всей поверхности основания и армируют плиту двумя рядами сетки. На поверхность сетки укладывают трубы для подогрева пола, устанавливают коллектор и подключают к нему систему отопления. После монтажа и подключения труб, проводят испытательные работы на герметичность. Отопительные трубы рекомендуется прокладывать неравномерно. Большее количество труб прокладывают в центре, а вблизи стен — меньшее. Такое расположение труб будет экономить тепло. Укладывают трубы на расстоянии десяти сантиметров друг от друга. Можно использовать медные, металлопластиковые или полиэтиленовые трубы.
  3. Третий, заключительный, этап состоит в том, что бетонную смесь заливают в опалубку и равномерно распределяют по поверхности плиты. Толщина бетонного слоя должна быть не менее 10 сантиметров. Заливку бетонной смеси проводят поэтапно. Для того чтобы не было воздушных прослоек, каждый слой тщательно утрамбовывают. После того как бетонная смесь застынет, снимают опалубку и шлифуют поверхность плиты. Дальнейшие строительные работы проводят только через три недели после заливки бетона, когда поверхность плиты окончательно застынет.

Стоимость утепленной шведской плиты — фундамента УШП — достаточно велика, но позволяет сэкономить при его возведении, так как не требует применения тяжелой техники. Также УШП фундамент обладает высокой теплоэффективностью, что в дальнейшем даст экономию средств на отопление всего дома.

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

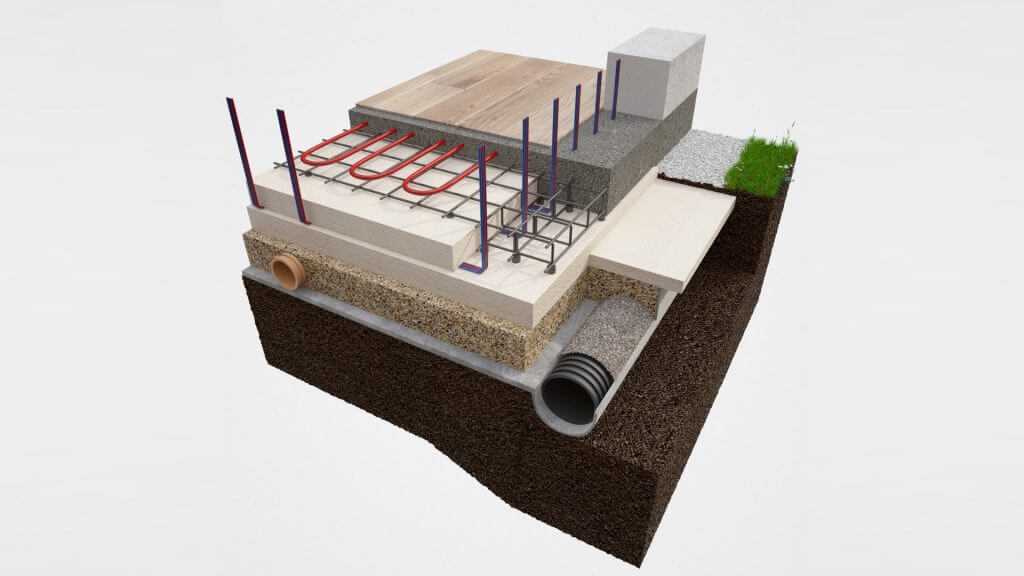

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

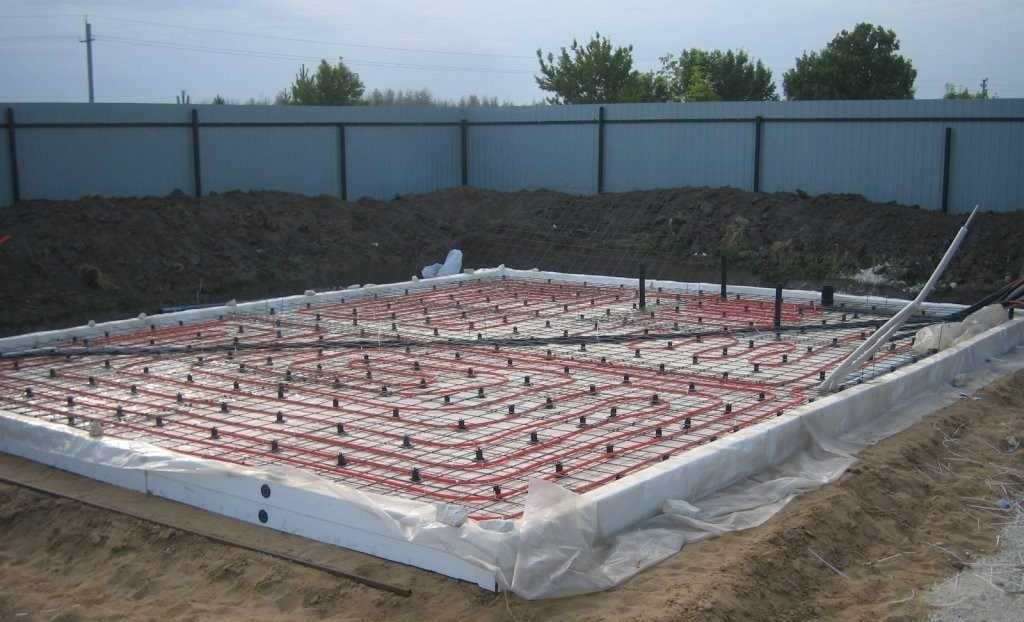

При укладке греющих труб руководствуются следующими правилами:

  • Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
  • Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
  • Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
  • Отступ греющих труб от наружных стен должен составлять не менее 15 см.
  • Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
  • Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

  1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
  2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
  3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

  1. Земляные работы – необходимо вырыть траншею;
  2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
  3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Преимущества и недостатки

Преимущества использования УШП фундамента:

Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.

Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.

Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.

Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.

Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

  • Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
  • Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
  • УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
  • При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Потенциальные проблемы и возможности их предотвращения

Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.

Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур

Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.

Технология строительства дома из газобетонных блоков своими руками

Технология строительства заглубленного фундамента из блоков ФБС

Технология строительства фундамента под баню

Технология строительства дома из монолитного бетона

Плюсы и минусы

Сначала о достоинствах шведской плиты. Комплексная технология возведения не требует серьезных вложений. Основа фундамента сооружается без привлечения спецтехники, небольшим количеством работников. В сравнении с другими типами фундаментов помимо низкой себестоимости имеются другие преимущества УШП:

  • теплоизоляция исключает промерзание грунта под бетонной платформой;
  • снижается риск усадки и вспучивания;
  • при прокладке теплового водяного контура оптимизируются затраты на отопление сооружения;
  • сборка УШП осуществляется оперативно, в короткие сроки;
  • верхний слой фундамента выполняет функцию чернового пола, на который можно укладывать любые напольные покрытия;
  • здание защищено от сырости и плесени;
  • возможность применения утепленных плит в условиях с суровым климатом, где бывают периоды повышенной влажности и сильных морозов;
  • долговечность фундамента, не нужны промежуточные ремонты УШП.

Ограничена область применения плит, УШП нельзя обустраивать на илистых, заторфованных и плодородных почвах без срезки верхнего слоя.

У технологии имеются два существенных минуса. В доме нельзя обустроить погреб, подвал или соорудить цокольный этаж. Доступ к коммуникациям, находящимся в толще фундамента, затруднен, необходимо использовать стройматериалы достойного качества.

Что такое шведская плита.

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция — утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:


Шведская плита фундамент.

Устройство утепленной шведской плиты.

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

  1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
  2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
  3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
  4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
  5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) — это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
  6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
  7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
  8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Почему УШП?

Несмотря на популярность такого типа фундамента, нет однозначности в суждениях. Многие строители недовольны такой технологией.  Я решил разобраться сам, прежде чем остановиться на этом варианте фундамента.

Утепленная шведская плита – это вариант фундамента, который имеет небольшое заглубление. Состоит такой фундамент из песчаной подушки, грунта, геотекстиля,  коммуникационных труб, утеплителя (экструдированного пенополистерола), армирующей сетки, щебня, системы теплого пола, бетона.

При выборе проекта фундамента моего дома я постарался остановиться на наиболее оптимальном по технологии и цене варианте. Рассматривая ленточный  фундамент и сравнивая его с плитой, отметим, при строительстве  ленточного фундамента сначала возводится вертикальный фундамент, который перекрывается бетонной плитой.  А если мы берем  УШП, то плита лежит на утеплителе, который располагается на грунте. Надо отметить, что стоимость утеплителя значительно ниже стоимости земляных работ,  бетона, арматуры, входящих в ленточный фундамент. Это плюс.

При заливке УШП все коммуникации заводятся в необходимые места, предусмотренные проектом, и дальнейшая их коррекция возможна только по верху, либо связана с частичным демонтажем УШП. Обслуживать и  менять месторасположения  коммуникаций сложно. Т.е. перенести канализацию, водопровод в новые места, если мы захотим что-то поменять, будет сопряжено с определенными трудностями. Это минус.

А с другой стороны, все необходимые инженерные точки уже на месте. Вся разводка проведена. Это положительная сторона.

Надо отметить, что заложенные в плиту теплые водяные полы и идеально ровная поверхность УШП дает финансовое преимущество перед другой технологией, когда теплые полы укладываются на плиту перекрытия и заливаются песчано-цементной стяжкой. В УШП – готовая поверхность для напольных покрытий. Можно располагать ламинат, линолеум, паркет. Я это рассматриваю как плюс.

Проектировщики отметили, что под УШП подойдет любой грунт, поэтому мне не надо тщательно исследовать грунты моего участка. Это несомненный плюс.

Утеплитель, уложенный под плиту, не пускает холод в дом и надежно защищает от плесени и сырости в будущем доме. Это тоже положительный момент.

За счет утепления не происходит промерзания грунта под домом, вследствие этого не будет пучения грунта.  Это плюс.

Но моя мечта о винном погребе и полочках с огурчиками,  помидорчиками, грибочками и квашеной капустой не сбудется при выборе УШП. Тут не предусмотрено подвальное помещение. Придется строить погребок отдельно. Это досадный минус.

Плита УШП находиться над поверхностью земли невысоко. Если в наших краях случится подъем воды, она окажется внутри дома. Это относится к отрицательным моментам.

Строительство УШП можно доверить  только профессионалам.  Нельзя обращаться к  услугам шабашников.  Для строительства УШП нужна специальная техника, профессионализм, контроль  и умелые руки. Это ведет к удорожанию строительства  и является условным минусом, поскольку профессионализм означает качественное исполнение проекта. Такой дом не придется переделывать.

Одним из основных отрицательных сторон использования в Вашем проекте УШП является невозможность строительства многоэтажного тяжелого дома. Но в шведские дома –  обычно это каркасные облегчённые строения. Поэтому можно на таком фундаменте построить одноэтажный загородный дом и это будет отличным вариантом теплого дома.

Таким образом, проанализировав полученную информацию, я понял, что технология строительства и использования УШП имеет и плюсы и минусы. При условии грамотного и профессионального подхода дом, построенный на утепленной шведской плите, может стать надежным, теплым жилищем.

Как посчитать стоимость утепленной шведской плиты

Окончательная цена УШП зависит от многих факторов. Это и себестоимость самих требующихся материалов для ее монтажа, и точный расчет всех систем, проходящих через нее, а главное стоимость услуг рабочих.

Ориентировочно строительные фирмы обозначают цену за один квадратный метр фундамента от 6000 рублей. Давайте проведем расчет самостоятельно.

Порядок расчета будем вести для дома размером 10 м на 10 м:

  • Дно застилаем геотекстилем: подсчитаем площадь фундамента 10 м х 10 м=100 кв.метров при средней стоимости одного квадратного метра геотекстиля 25 рублей, затраты по этому пункту составят 100х25=2500 рублей.
  • Изготавливаем гравийно-песчаную подушку:
    • засыпаем слой щебня в 15 см, для этого рассчитаем требующийся объем 10 м х 10 м х 0,15м=15 куб.метров: приняв среднюю стоимость за один куб.метр щебня 700 рублей, получим 700 рублей х 15 куб.м=10500 рублей за слой щебня;
    • опять прокладываем разделительный слой геотекстиля, соответственно, затрачиваем еще 2500 рублей;
    • засыпаем слой песка в 15 см: приняв среднюю стоимость за один куб.метр песка 200 рублей, получим 200 рублей х 15 куб.м=3000 рублей за слой песка;
  • Одновременно прокладываются все запланированные коммуникации (водопровод, канализация, электричество), их стоимость будет зависеть от индивидуального проекта вашего здания, поэтому требующиеся на это затраты в данном расчете учесть не представляется возможным, и они не будут заложены в стоимость фундамента.
  • Укладывается слой утеплителя (пенополистирол): приняв среднюю цену за один куб.метр пенополистерола с шириной 200 мм 3000 рублей, получим расход материала 20 куб.метров, соответственно, затраты составят 3000х20=60000 рублей.
  • На опоры устанавливается каркас из арматуры (12мм) с ячейками 15 на 15см: делаем 65 прогонов по 10 м вдоль и поперек и закладываем запас 15 процентов, получаем 1540 погонных метров; вес арматуры (12 мм) – 0,888 кг., соответственно, 1540х0,888=1400 кг (1,4 т); стоимость 1 тонны арматуры в среднем 19000 рублей; значит, потребуется 19000х1,4=26000 рублей.
  • Прокладываются трубы для системы теплый пол: исходя из среднего расхода труб для одного квадратного метра и их стоимости, примем стоимость теплого пола 5000 рублей.
  • Укладывается дополнительный слой армированной сетки (50 м х 1 м) сверху труб теплого пола, потребуется два рулона: примем стоимость за один рулон 1500 рублей, в сумме 3000 рублей.
  • Также потребуется дренажная труба: периметр здания 40 м, стоимость одной бухты (50 м) – 2500 рублей.
  • Заливается весь фундамент (10 см): площадь взятого здания 100 квадратных метров; значит, нам понадобится 100 х 0,1=10 кубических метров; цена за один куб.метр бетона в среднем 3500 рублей, получаем затраты 35000 рублей.
  • Дополнительно будут нужны: виброплита для уплотнения песка – аренда и бензин 5000 рублей; шлифовальная машина – аренда 3500 рублей.

В сумме получаем: 160500 рублей.

Сложив рассчитанную стоимость всех требующихся материалов и сделав запас на стоимость некоторых возможно еще потребующихся компонентов, примем среднюю стоимость шведской плиты для нашего здания 200000рублей.

Площадь получившейся конструкции составляет 100 кв.метров.

Соответственно, стоимость одного кв.метра составит 2000 рублей.

Приняв стоимость работ строительных компаний 6000 рублей за кв.метр, увидим, что экономия при изготовлении шведской плиты собственными силами составит 4000 рублей за кв. метр. Соответственно, стоимость фундамента, взятого нами для примера здания при изготовлении ее своими руками, сократится на 400000 рублей.

Шведскую теплую плиту назвать экономичным видом фундамента в момент строительства, конечно, нельзя. Его экономию можно увидеть позже, подсчитав затраты на отопление. Хотя трудно производить сравнение стоимости такого фундамента с другими, так как в него входит система теплый пол, и он не требует дополнительной подготовки для кладки чистового пола.

Наглядно ознакомиться с процессом возведения утепленной шведской плиты можно в следующем видео:
