Коаксиальный газовый котел: принцип работы, правила установки, отзывы

Как и зачем регулировать мощность газового котла?

Как отрегулировать мощность газового котла?

При настройке одноконтурного или двухконтурного газового котла вы можете мощность уменьшить или увеличить. Регулируя непрямым способом, уменьшаете её кранами.

Увеличить мощность можно так:

• Настроить горелку на нужный показатель.
• Купить новую горелку, у которой выше производительность.
• Поменять форсунки на те, что с большим сечением.

Если вам нужно правильно уменьшить мощность во время настройки газового котла, то воспользуйтесь меню. Настройки температуры обменника и времени цикла. А потом регулируют циркуляционный насос.

Почему нужно поменять мощность оборудования:

• Сделать выше. Площадь помещения стала больше или есть потребность переоборудовать прибор, подключить бойлер.
• Сделать ниже. Отключили один отопление, горячу воду или тёплый пол. Стало меньше комнат. Упала производительность котла.

Как настроить газовый клапан у котла?

Как настроить газовый клапан у котла зависит от устройства:

• Если клапан из одной стадии, то у него есть – включено и выключено.
• А когда клапан сложнее в своём устройстве – 2 стадии, то будет вход и 2 выхода, которые открываются в промежутке.
• При трёх стадиях есть 2 уровня.
• Когда клапан моделирующий, мощность можно регулировать мягко, настраивая больше пламя более точно.

Выставьте градусы на регуляторе. Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно.

Если видите, что воздуха не хватает, проверьте заслонку, регулятор, наддув. Наличие хлопка во время поджига может означать, что воздушные пути засорены. Стоит убрать из них пыль, почистить водные отверстия.

Плюсы и минусы

Какими положительными характеристиками обладает коаксиальная дымоходная система?

• Забор необходимого для горения воздуха происходит с улицы, что не создает душной обстановки;
• Минимальные потери тепла, поскольку подача воздуха ведется по наружному трубопроводу, а он прогревается от внутренней конструкции;
• Отвечает всем требованиям экологии: у газового котла большой процент полезного действия, и все топливо полностью сгорает, поэтому в атмосферу практически не выбрасываются вредные для природы и человека компоненты;
• Отвечает всем требования пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, и поэтому даже, если они будут соприкасаться с легковоспламеняющимися предметами, то возгорания не может произойти;
• Компактность конструкции позволяет устанавливать в любом, даже небольшом помещении;
• Монтаж не предусматривает нарушение целостности крыши дома.

Минусов такой системы дымоотвода очень мало, сюда можно отнести дороговизну и низкое эстетическое восприятие: если устанавливать ее в подвале, то может незначительно снизить гармонию помещения.

Преимущества и недостатки каскада

Главными преимуществами каскадного подключения котлов являются:

1. Надежность системы – постоянное наличие резерва;
2. Гибкость регулирования – экономия топлива;
3. Увеличение продолжительности службы котлов – реализация «щадящего» режима работы;
4. Возможность оперативного ремонта и профилактики каждого отдельного котлоагрегата;
5. Облегченные условия монтажа – при сооружении крышных котельных облегчается их доставка на место.

Также каскад обладает и следующими недостатками:

1. Общее удорожание оборудования;
2. Для размещения каскада требуется более просторное помещение.

Удорожание системы из-за экономии топлива окупает себя. Каскадное подключение котлов является выгодным как с технической, так и с экономической точки зрения. Самостоятельное сооружение каскада вряд ли возможно – существует необходимость привлечения специалистов для монтажа и наладки автоматики, проведения расчетов дымовых трактов и так далее.

(Просмотров 4 923 , 3 сегодня)

Рекомендуем прочитать:

Стальные радиаторы водяного отопления

Бойлер косвенного нагрева – устройство и принцип работы

Виды водяного отопления

Проектирование системы водоснабжения дома

Опрессовка системы отопления в частном доме

Виды автономного отопления

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

• визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
• использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
• измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

1. Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
2. Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
3. Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
4. Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
5. Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Виды

Коаксиальная дымоходная система бывает горизонтального и вертикального вида, каждый из них может быть установлен при определенных условиях.

Вертикальный. Для этой системы необходимо обустраивать отвод на крыше дома, да и емкость для сбора конденсата также очень нужна, но обычно весь необходимый набор составляющих уже входит в комплект поставки дымохода.

Горизонтальный. Это наиболее популярная коаксиальная дымоходная система, поскольку ее установка очень проста: нужно отверстие в стене и все. К тому же не нужно на крыше обустраивать место для дымохода, а собирающийся конденсат можно отводить напрямую, то есть обустраивать дополнительную емкость нет необходимости: он просто стекает по трубе на улицу, если трубу установить с небольшим наклоном.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

• В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
• Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

• монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
• Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
• Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
• Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

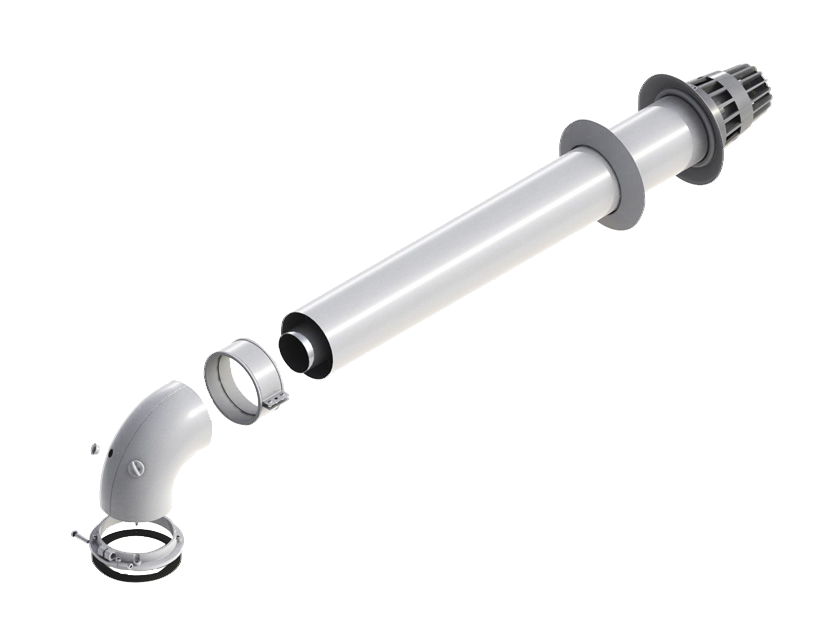

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

1. Готовим все оборудование.
2. Планируем путь прокладывания труб.
3. Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.

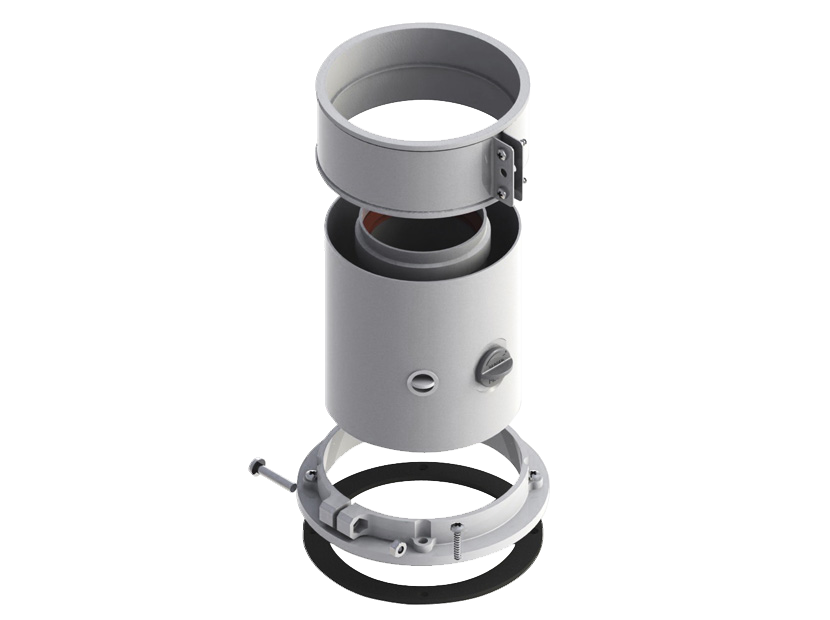

4. Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
5. Устанавливаем первую часть трубы, закрепляем ее и фитингами.
6. Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
7. Герметизируем стыки труб.
8. Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

Сборка нагревателя с ТЭН

Чтобы изготовить самодельный электрический котел отопления с трубчатым электронагревателем понадобится следующий комплект материалов:

• стальной лист толщиной больше 2 мм;
• отрезок стальной трубы (длина и диаметр зависят от производительности агрегата);
• трехфазные ТЭНы (не рекомендуется применять нагреватели со встроенным реле, поскольку они быстро изнашиваются).

Сначала из стального листа необходимо вырезать будущее дно котла. Размеры дна должны соответствовать диаметру трубы. Затем из того же металла требуется сделать фланец – кольцо, чей внутренний диаметр равен наружному или внутреннему диаметру трубы, в зависимости от того, каким способом деталь планируется закрепить на корпусе. Ширина кольца обычно составляет 30 мм.

Далее из стального листа изготавливают крышку с диаметром, соответствующим внешнему диаметру фланца. Крышка и фланец соединяются при помощи 6 болтов, в местах монтажа креплений заранее проделываются отверстия. Еще несколько отверстий просверливается в крышке — их размер должен соответствовать размерам запланированных к установке ТЭНов.

Приваривание элементов

Первым к корпусу котла нужно приварить дно, следующим – фланец. Крышку монтируют только после того, как на ней будут прочно зафиксированы трубчатые нагреватели. Между ТЭНами и крышкой вставляется уплотняющая прокладка из материала, устойчивого к воздействию воды.

Между крышкой и фланцем располагается еще одна прокладка, выполненная из автомобильной камеры. Эта прокладка должна быть точной копией фланца, в том числе в ней надо сделать отверстия под болты.

Монтаж патрубков

До того, как закрыть котел крышкой, в его корпус монтируют патрубки для подключения труб системы отопления, предварительно вырезав подходящие отверстия

Важно, чтобы на концах патрубков имелась резьба: это требуется для установки входных кранов, которые позволят перекрывать циркуляцию теплоносителя в контуре, если электрический котел потребуется отремонтировать. Труба для отвода горячей жидкости располагается в верхней части агрегата, желательно встроить ее прямо в крышку

Охлажденный теплоноситель подается по трубе снизу.

Когда патрубки монтированы, котел полностью собирают и подключают к сети. Иногда его конструкция может меняться: например, на фланец монтируют не только крышку, но и дно. Устройство является универсальным, и его получится легко приспособить к техническим параметрам системы отопления дома.

Электромонтажные работы

Во время электромонтажных работ контакты всех ТЭНов котла соединяются с колодкой, к ней же подключается нулевой провод. Иногда нагревательные элементы сразу же замыкают на этот провод без использования колодки.

К контакту каждого нагревателя подключают фазный провод, пропущенный через автомат защиты. Сечение кабеля выбирают на основе нагрузки, создаваемой всеми включенными ТЭНами одновременно.

Все провода должны быть изолированы, особое внимание нужно уделить тому, чтобы их оголенные части не соприкасались с металлической крышкой котла

Альтернативное решение – гибкий дымоход ФуранФлекс

Помимо традиционных материалов, для дымохода конденсационного котла может использоваться гибкая труба ФуранФлекс. Инновационная технология набирает все большей популярности, поскольку насчитывает немало преимуществ:

• Герметичность достигается за счет отсутствия стыков и соединений.
• Гладкие стенки внутренней поверхности способствуют быстрому отводу образующегося конденсата.
• Применяться гибкий рукав может для систем любой конфигурации, при этом при монтаже не нужно разбирать стены или демонтировать другие конструктивные части.
• После полимеризации дымоход становится твердым и прочным, а поэтому ему не страшны механические воздействия.
• Материал не боится воздействия влаги, отличается высокой устойчивостью к коррозии.
• Имеет длительный срок службы – до 30 лет.

Если вас интересует изготовление дымоходов, не спешите обращаться в первую попавшуюся компанию. Иногда разумнее изначально потратить немного большую сумму на монтаж дымохода конденсационного котла, чем попытаться сэкономить небольшую сумму и потом через пару лет менять всю систему или отдельные элементы. В результате экономия обернется еще большими тратами.

Подробнее узнать о свойствах и характеристиках уникального материала ФуранФлекс вы можете в наших специалистов. Свяжитесь с ними для консультации удобным способом.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Виды

В зависимости от способа установки дымоходы бывают вертикальные, выведенные через крышу, и горизонтальные, прокладываемые сквозь стену или окно. Долговечность и эксплуатационные параметры определяются свойствами материала, из которого они изготовлены.

Алюминий

Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.

Нержавеющая сталь

Для изготовления дымоходов применяется кислотоустойчивая нержавейка, безболезненно выдерживающая резкие перепады температуры и способная работать при нагреве до 550 ⁰C. Гарантированный срок службы – не менее 30 лет. Производители выпускают две разновидности:

1. Трубы без утеплителя – используются в отопительных системах на промышленных и бытовых объектах. Недостатком считается образование при работе большого объема конденсата. Для его уменьшения требуется установка слоя термоизоляции.
2. Утепленные – чаще всего применяются как вертикальные коллективные дымоходы в многоэтажных домах. Обладают улучшенными аэродинамическими свойствами. Правилами не возбраняется подсоединение отопительных систем как с принудительной, так и с естественной тягой. Установка производится во время возведения дома по проекту, разработанному специализированной организацией.

Двухканальные пластиковые дымоходы

Их изготавливают из термоустойчивого материала с рабочей температурой до 205 ⁰C. Пластик недорог, весит немного, легко монтируется. Коаксиальные конструкции этого типа предназначены для работы с газовыми конденсационными котлами с низкотемпературным режимом дымоотвода. К недостаткам относятся недолгий срок эксплуатации и ограничения, накладываемые на применение в обычных газовых котлах.

При выборе коаксиальных труб следует учитывать, что некоторые производители выпускают котлы с нестандартными патрубками. Поэтому для монтажа нужно использовать комплектующие элементы той же фирмы-изготовителя.
