Теплые дистанционные рамки для стеклопакетов

Теплопотери через краевую зону стеклопакета составляют до 15% от общих утечек тепла в помещении через оконные проемы. Использование стандартных алюминиевых профилей создает «мостик холода», из-за которого температура стекла по краям падает ниже точки росы. Современная теплая дистанционная рамка решает эту проблему, повышая температуру в зоне дистанции на 4–6 градусов. Стоимость такого улучшения составляет всего 500–900 рублей на одно стандартное окно, а работы по замене стеклопакета занимают не более 40 минут. Энергоэффективность окон при этом возрастает, что позволяет существенно снизить затраты на отопление в зимний период. Грамотный выбор комплектующих гарантирует отсутствие конденсата и долговечность всей конструкции.

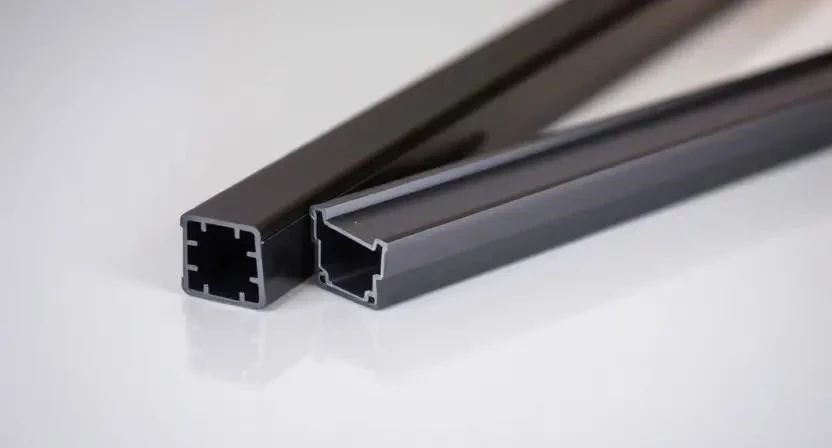

Устройство и назначение дистанционного профиля

Дистанционная рамка представляет собой полый каркас, который разделяет листы стекла в стеклопакете и создает воздушную камеру. Внутри этого профиля находится десикант — специальный осушитель, поглощающий влагу из межстекольного пространства. Традиционно применялся алюминий, но его высокая теплопроводность приводила к промерзанию краев окна. Теплые аналоги изготавливаются из материалов с низким коэффициентом теплопередачи, таких как полипропилен или нержавеющая сталь. Они обеспечивают структурную целостность стеклопакета и служат основой для нанесения первичного и вторичного слоев герметизации. Я часто замечал, что именно замена металла на композит избавляет владельцев квартир от необходимости каждое утро вытирать лужи с подоконника.

Разновидности современных спейсеров

На рынке представлено несколько типов изделий, различающихся по составу и теплотехническим свойствам. Выбор зависит от климатических условий и требований к жесткости конструкции. Пластиковые варианты из полипропилена обладают минимальной теплопроводностью, но требуют бережного обращения при сборке. Гибридные модели сочетают в себе прочность тонкой нержавеющей стали и изоляционные качества полимеров. Существуют также гибкие системы на основе силиконовой пены (Super Spacer), которые обеспечивают максимальную герметичность за счет отсутствия стыков в углах.

Основные материалы для производства рамок:

• Первичный алюминий (классический, холодный вариант);
• Нержавеющая сталь (прочная, с пониженной теплопроводностью);
• Полипропилен со стальной или фольгированной подложкой;
• Стеклопластик (композитный материал);
• Термопластичный полимер (TPS-технология);
• Силиконовая пена со встроенным осушителем;
• Комбинированные многослойные структуры;
• ПВХ-профили со специальным армированием.

Таблица 1. Сравнение материалов дистанционных рамок по теплопроводности

Эксплуатационные параметры энергоэффективных изделий

Технические характеристики рамок напрямую влияют на долговечность окна. Ширина профиля варьируется от 6 до 24 мм, что позволяет формировать камеры оптимального объема для заполнения аргоном. Важным показателем является U-значение (коэффициент теплопередачи) краевой зоны. Чем он ниже, тем лучше теплоизоляция. Влагостойкость материала предотвращает попадание паров воды внутрь стеклопакета, сохраняя прозрачность стекол на десятилетия. Я в своей практике всегда проверяю адгезию герметика к рамке, так как от этого зависит общая прочность связи стекла и профиля.

Таблица 2. Технические характеристики теплой дистанционной рамки

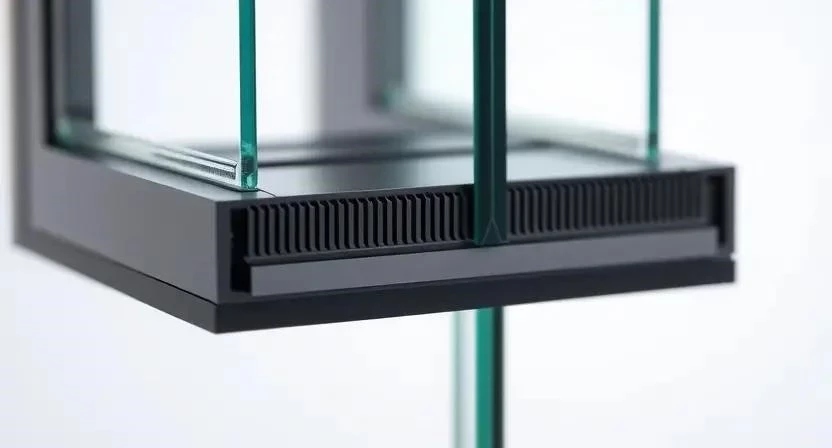

Механизм сохранения тепла и борьба с влагой

Энергоэффективность окон повышается за счет разрыва теплового потока в месте стыка стекол. Традиционная металлическая рамка работает как радиатор, передавая холод с улицы на внутреннее стекло. Теплая дистанционная рамка блокирует этот процесс, поддерживая температуру кромки выше критического уровня. Благодаря этому исключается выпадение конденсата на окнах, который часто становится причиной появления плесени на откосах. Микроклимат в помещении становится более стабильным, исчезает ощущение сквозняка возле окна. Точка росы смещается наружу, что особенно важно для регионов с суровыми зимами.

Тонкости монтажа и производства стеклопакетов

Установка дистанционной рамки требует строгого соблюдения технологии. На производстве профиль нарезается под размер или сгибается на автоматических станках. Важно обеспечить герметичность угловых соединений, используя специальные коннекторы или метод бесшовной гибки. Перед сборкой рамка заполняется молекулярным ситом. Для работы потребуются качественные бутиловые ленты и двухкомпонентные полисульфидные герметики. Я однажды столкнулся с тем, что плохо обезжиренная рамка привела к разгерметизации пакета через год, поэтому чистота поверхности — это закон.

Необходимые материалы:

• Дистанционный профиль (нужной ширины);
• Молекулярное сито (осушитель);
• Бутиловый герметик (первичный слой);
• Полисульфид или полиуретан (вторичный слой);
• Угловые соединители (если не используется гибка);
• Изопропиловый спирт для обезжиривания;
• Стекло (М1 или энергосберегающее);

Инструменты для работы:

• Пила для резки профиля (с мелкими зубьями);
• Бутиловый экструдер (или ручной аппликатор);
• Стенд для сборки стеклопакетов;
• Пневматический пистолет для герметика;
• Присоски для переноски стекла;
• Резиновый молоток;
• Нож для очистки излишков герметика;
• Измерительная рулетка и угольник.

Пошаговая инструкция по сборке стеклопакета с теплой рамкой:

1. Раскрой профиля согласно размерам стеклопакета (10 минут).
2. Засыпка осушителя внутрь рамок на 70-80% объема (5 минут).
3. Сборка контура с помощью угловых элементов или гибочного станка (10 минут).
4. Нанесение первичного бутилового слоя на боковые поверхности рамки (5 минут).
5. Тщательная мойка и сушка стекол (15 минут).
6. Наложение рамки на первое стекло и фиксация (3 минуты).
7. Установка второго стекла и опрессовка конструкции (5 минут).
8. Вторичная герметизация торцов полисульфидным составом (10 минут).
9. Выдержка стеклопакета до полного застывания герметика (от 4 до 24 часов).

При выполнении работ важно соблюдать температурный режим: в помещении должно быть не ниже +18 °C, а влажность не более 50%. Типичная ошибка новичков — касание руками чистой поверхности стекла или внутренней части рамки, что оставляет жирные пятна, разрушающие герметичность. Обязательно используйте перчатки и защитные очки. При работе с герметиками обеспечьте хорошую вентиляцию помещения.

Финансовая выгода и сроки возврата инвестиций

Зачем нужна дистанционная рамка с повышенной теплоизоляцией, если она дороже обычной? Ответ кроется в долгосрочной экономии. Экономия отопления окна составляет до 5-7% в год. В масштабах загородного дома это выливается в значительные суммы. Затраты на покупку более дорогих стеклопакетов окупаются за 2-3 отопительных сезона. Кроме того, увеличивается срок службы самих оконных рам, так как они меньше подвергаются воздействию влаги от конденсата.

Таблица 3. Расчет стоимости и экономии (на примере окна 1.5х1.5 м)

Популярные бренды на российском рынке

Лидером в премиальном сегменте считается швейцарский Swisspacer, предлагающий изделия с лучшими показателями теплопроводности. Для массового строительства часто выбирают Warmex Pro — это надежное решение с оптимальным соотношением цены и качества. Немецкие рамки TGI также пользуются спросом благодаря высокой жесткости и отличной адгезии. Выбирая производителя, я рекомендую обращать внимание на наличие сертификатов соответствия ГОСТ и СНиП. Качественный монтаж дистанционной рамки возможен только с использованием оригинальных комплектующих от проверенных брендов.

Сильные и слабые стороны решения

Преимущества теплой рамки очевидны: это комфорт, отсутствие наледи и эстетичный вид (пластик не бликует так сильно, как металл). Однако есть и недостатки дистанционных рамок из полимеров. Главный из них — более высокий коэффициент термического расширения по сравнению с алюминием. Это требует использования специальных эластичных герметиков, чтобы стеклопакет не «задышал» при сильных морозах. Я на своем опыте убедился, что для больших витринных окон лучше использовать гибридные варианты, чтобы сохранить жесткость конструкции.

Основные ошибки при выборе и эксплуатации:

1. Погоня за самой низкой ценой в ущерб качеству пластика.
2. Использование обычного силикона вместо специального герметика.
3. Неправильный расчет ширины рамки для конкретного профиля.
4. Игнорирование необходимости заполнения камер аргоном.
5. Установка стеклопакета с дефектами первичного слоя бутила.
6. Отсутствие вентиляционных отверстий в ПВХ-профиле.

Теплый спейсер против алюминиевого профиля

Разница между этими решениями становится заметна при температуре на улице ниже -15 °C. Алюминий быстро остывает, превращая край стеклопакета в ледяную зону. Пластик или композит сохраняют тепло, предотвращая запотевание. Если вы живете в климатической зоне, где зима длится более трех месяцев, выбор в пользу теплой технологии будет единственно верным. Цена дистанционной рамки из полимера выше алюминиевой на 20-30%, но в общей стоимости окна это прибавка всего в пару процентов.

Таблица 4. Сравнение окон с обычной и теплой дистанционной рамкой

Стоимость и критерии выбора поставщика

На итоговый ценник окна влияет не только сам материал рамки, но и сложность сборки стеклопакета. Как выбрать дистанционную рамку правильно? Ориентируйтесь на проверенные оконные заводы, которые имеют автоматизированные линии сборки. Ручная склейка часто приводит к браку. В среднем, стеклопакет с теплой рамкой обойдется в 2800–4500 рублей за квадратный метр. Заказывая окна, обязательно уточняйте марку спейсера и требуйте гарантию не менее 5 лет на герметичность.

Опыт эксплуатации и мнение профессионалов

Мастера по ремонту окон единогласно советуют переходить на теплые технологии. Владельцы квартир в отзывах отмечают, что после замены обычных стеклопакетов на изделия с пластиковой рамкой, исчез характерный «холодок» от подоконника. Прошлым летом я общался с клиентом, который установил такие окна в частный дом: он подтвердил снижение расхода газа на 12% за сезон. Эксперты подчеркивают, что теплая рамка — это не маркетинговый ход, а техническая необходимость для современных энергоэффективных зданий.

Популярные вопросы о дистанционных рамках

Можно ли заменить только рамку в старом стеклопакете?
Нет, дистанционная рамка вклеивается между стеклами на этапе производства. Для улучшения характеристик придется менять весь стеклопакет целиком.

Правда ли, что пластиковые рамки менее долговечны?
Современные композитные материалы рассчитаны на 30-50 лет службы, что сопоставимо со сроком эксплуатации самого ПВХ-профиля.

Влияет ли цвет рамки на ее свойства?
Цвет носит декоративный характер и не влияет на теплопроводность, однако темные рамки могут сильнее нагреваться на солнце.

Нужно ли заказывать аргон вместе с теплой рамкой?
Да, это значительно усилит эффект энергосбережения, так как аргон медленнее передает тепло, чем воздух.

Будет ли окно с такой рамкой лучше защищать от шума?
Сама рамка на звукоизоляцию влияет незначительно, для защиты от шума важны толщина стекол и расстояние между ними.

Как визуально отличить теплую рамку от обычной?
Обычная рамка имеет характерный металлический блеск и перфорацию. Теплая рамка чаще всего матовая, цветная (серая, черная, коричневая) и выглядит как единый пластиковый контур.

Не расплавится ли пластиковая рамка на солнечной стороне?
Качественные рамки выдерживают нагрев до +80…+100 °C, что значительно выше температур, до которых разогревается стеклопакет в самый жаркий день.
