Монтаж электрической линии под сплит-систему

Монтаж электрической линии под сплит-систему — это ответственная задача, требующая точного расчета нагрузок. Ошибка в выборе сечения провода может привести к оплавлению изоляции и возникновению пожара. Обычно на весь процесс уходит от 5 до 8 часов работы, а сложность зависит от типа стен и удаленности электрощита. Правильное подключение кондиционера к электросети гарантирует стабильную работу компрессора даже в самые жаркие дни.

Оценка предстоящих работ

Прежде чем браться за инструмент, нужно оценить свои силы. Работа требует базовых знаний электротехники: понимания, что такое фаза, ноль и заземление, а также умения пользоваться измерительными приборами. Если вы никогда не штробили стены и не монтировали автоматы, лучше пригласить специалиста. Я всегда говорю: лучше переплатить за мастера, чем потом менять сгоревшую плату дорогого кондиционера. В среднем, на качественный электромонтаж требуется один рабочий день. Оптимально проводить такие работы на этапе чистового ремонта, когда стены уже выровнены, но отделка еще не завершена.

Что потребуется для монтажа

Для создания надежной линии вам понадобится качественный комплект материалов. Я рекомендую покупать всё в специализированных магазинах электротехники, а не в строительных гипермаркетах, так как там выше риск наткнуться на подделку кабеля. Помните, что экономия на меди — это прямая угроза безопасности.

• Медный кабель ВВГнг 3х2.5 (самый надежный вариант);
• Автоматический выключатель (номинал подбирается по мощности);
• Гофра ПВХ (для защиты кабеля в штробе);
• Подрозетник глубокого типа;
• Клипсы или дюбель-хомуты для фиксации гофры;

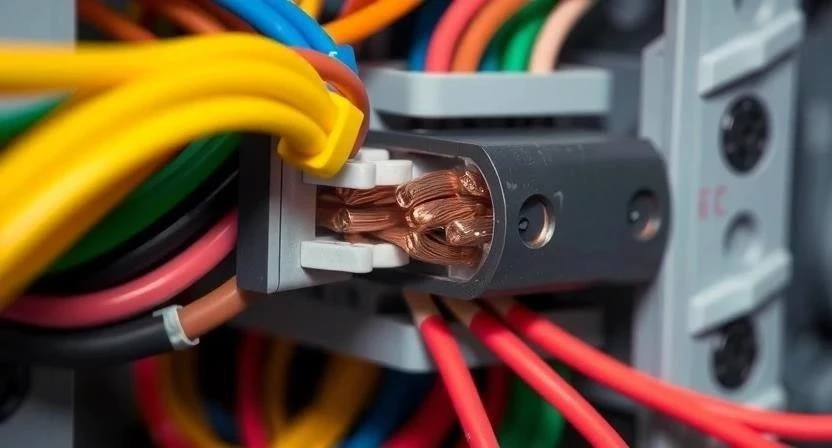

• Клеммники (например, Wago) для надежных соединений;
• Изолента ПВХ;
• Заземляющие перемычки.

Ниже представлена подробная таблица необходимых материалов с ориентировочными расходами.

Инструментарий мастера

Качественный инструмент — это половина успеха. Я всегда советую не экономить на стриппере и мультиметре, так как это ваши основные помощники. Если вы планируете делать всё сам, выгоднее купить базовый набор, чем брать в аренду каждый день.

• Перфоратор (для сверления отверстий под подрозетник);
• Штроборез (для создания каналов в стене);
• Стриппер (инструмент для аккуратной зачистки изоляции);
• Индикаторная отвертка (проверка наличия напряжения);

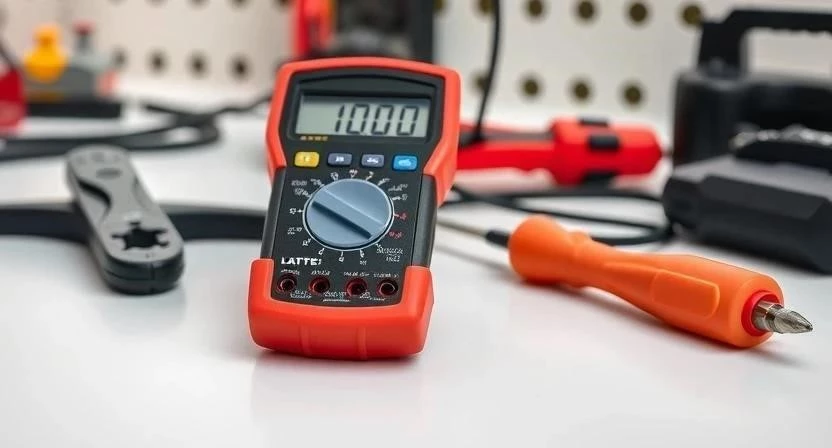

• Мультиметр (измерение вольтажа и прозвонка цепи);
• Строительный уровень (для ровной разметки);
• Пассатижи и кусачки;
• Строительный нож.

Подготовка рабочего пространства

Перед началом работ необходимо освободить зону монтажа. Передвиньте мебель подальше от стен, где будет прокладываться трасса. Обязательно накройте пол и оставшиеся предметы плотной полиэтиленовой пленкой. При штроблении будет очень много мелкой пыли, которая проникает даже в самые мелкие щели. Я всегда использую строительный пылесос, если он есть под рукой, это сильно облегчает уборку в конце.

Работа с поверхностью стен

Первым делом я делаю разметку будущей трассы с помощью уровня и карандаша. Линия должна быть идеально прямой. После разметки приступаю к штроблению. Глубина штробы должна быть такой, чтобы кабель в гофре полностью скрылся под слоем штукатурки (минимум 15-20 мм).

Важный нюанс: Когда я делал ремонт в одной квартире, я забыл прогрунтовать штробы перед заделкой. В итоге штукатурка просто отвалилась вместе с кабелем через месяц. Поэтому всегда тщательно очищайте штробу от пыли и обильно обрабатывайте грунтовкой глубокого проникновения.

Процесс монтажа по этапам

Соблюдайте строгую последовательность, чтобы не пришлось переделывать работу. Я подготовил для вас пошаговый алгоритм.

1. Разметка точек подключения. Отметьте места, где будут находиться внутренний и внешний блоки, а также место выхода кабеля из стены.
2. Прокладка кабеля в гофре. Затяните кабель в ПВХ-гофру и закрепите её в штробе с помощью клипс или дюбелей.
3. Установка подрозетника. Вырежьте отверстие под подрозетник, установите его в штробу и закрепите на гипс или алебастр.

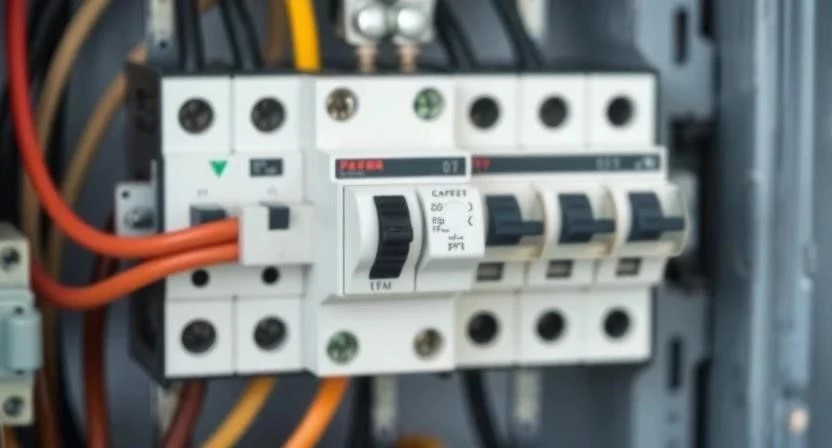

4. Монтаж автоматического выключателя в щитке. Установите автомат в электрощит. Я рекомендую использовать автоматы типа C.
5. Подключение внутреннего блока. Зачистите провода, подключите их к клеммной колодке согласно схеме (фаза, ноль, земля).
6. Подключение внешнего блока. Проложите линию от внутреннего блока к внешнему через межблочный кабель.
7. Заземление системы. Подключите желто-зеленый провод к заземляющему контакту. Это критически важно для вашей безопасности.
8. Проверка напряжения мультиметром. Перед включением я всегда проверяю, нет ли короткого замыкания и соответствует ли напряжение норме (220-230В).
9. Первый запуск и тестирование. Включите кондиционер и проверьте работу на разных режимах в течение 15 минут.

Техника безопасности: Всегда работайте в защитных перчатках и очках. Если работаете с электрощитом, убедитесь, что на линии нет напряжения. При использовании штробореза обязательно используйте респиратор!

Тонкости, о которых стоит знать

Существуют нюансы, которые новички часто упускают. Во-первых, температура окружающей среды влияет на эластичность изоляции. Во-вторых, если внешний блок стоит на улице, место выхода кабеля из стены должно быть максимально защищено от влаги. Я всегда использую герметик на стыке стены и гофры. Также помните, что время высыхания штукатурки в штробе должно составлять не менее 24 часов, прежде чем вы начнете финальную отделку.

Ниже приведена таблица для правильного подбора параметров.

Типичные промахи при монтаже

Я часто вижу одни и те же ошибки, которые приводят к поломкам. Избегайте их:

1. Использование слишком тонкого кабеля (например, 1.5 мм² вместо 2.5 мм²).
2. Отсутствие заземления (это может привести к удару током через корпус).
3. Установка автомата с завышенным номиналом (он не сработает при перегрузке).
4. Соединение проводов обычной скруткой без использования клеммников.
5. Игнорирование защиты кабеля гофрой в местах прохода через стены.

Смета на электромонтаж

Стоимость работ сильно зависит от того, делаете ли вы всё сами или нанимаете мастера. Я составил примерное сравнение, чтобы вы могли сориентироваться.

Эксплуатация и обслуживание

После завершения монтажа не забывайте о контроле. Через один сезон эксплуатации я рекомендую проверить затяжку контактов в клеммных колодках и в щитке — от температурных колебаний винты могут ослабнуть. Срок службы качественной изоляции кабеля ВВГнг составляет не менее 30 лет, но не перегружайте сеть другими мощными приборами в ту же линию в пиковые часы.

Другие способы подключения

Существует два основных подхода: подключение через отдельную розетку или вывод прямой линии от щитка. Прямая линия надежнее, так как исключает лишние контакты в розетке. Также можно использовать УЗО (устройство защитного отключения) для дополнительной защиты от утечек тока. Если выбирать между типами кабелей, то медный ВВГнг всегда будет лучше алюминиевого по проводимости и долговечности.

Часто задаваемые вопросы

Можно ли подключать кондиционер к общей сети?
Можно, но крайне не рекомендуется. Лучше выделить отдельную линию для защиты техники от скачков напряжения.

Какой автомат выбрать на 9000 BTU?
Обычно достаточно автомата на 10 или 16 Ампер.

Нужна ли гофра в бетоне?
Да, гофра защищает кабель от агрессивного воздействия цементного раствора и облегчает его замену в будущем.

Как проверить фазировку?
Используйте индикаторную отвертку или мультиметр. Фаза будет давать напряжение относительно нуля.

Какое сечение провода лучше?
Для стандартных бытовых сплит-систем оптимально сечение 2.5 мм².

Зачем нужно заземление?
Оно отводит ток утечки на землю, защищая вас от удара током при неисправности прибора.

Можно ли использовать скрутки?
Нет, скрутки — это ненадежно. Используйте клеммники или пайку/сварку.
