Монтаж электропроводки для водонагревателя

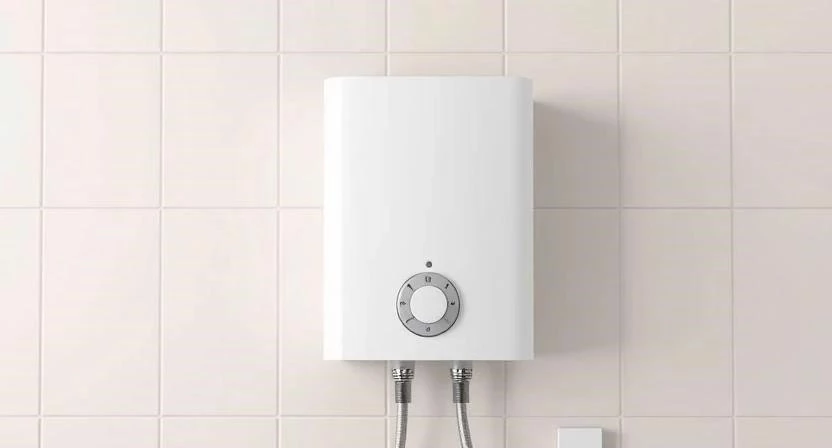

Монтаж водонагревателя в ванной комнате требует создания выделенной линии питания, способной выдержать длительную нагрузку. Обычные бытовые розетки часто не рассчитаны на работу приборов мощностью 1.5–2.5 кВт в течение нескольких часов, что приводит к перегреву контактов и риску возгорания. Правильная электропроводка для водонагревателя исключает перегрузку сети и обеспечивает защиту человека от поражения током. Подготовка качественной линии занимает от нескольких часов до целого рабочего дня, в зависимости от сложности штробления стен.

Подготовка и оценка состояния сети

Прежде чем покупать кабель, я всегда проверяю текущее состояние электрощита и общую нагрузку на фазу. Согласно требованиям ПУЭ, для мощных потребителей необходимо прокладывать отдельный провод от распределительного щитка. Если ваша сеть уже перегружена бытовой техникой, установка бойлера может вызвать срабатывание автоматических выключателей. Я советую сначала рассчитать суммарную мощность всех приборов, которые будут работать одновременно в санузле и на кухне. Это позволит избежать ситуации, когда включение стиральной машины «выбивает» свет во всей квартире.

Список необходимых материалов

Для качественного монтажа нельзя экономить на качестве изоляции, особенно в помещениях с повышенной влажностью. Я использую только медные кабели, так как они обладают лучшей проводимостью и долговечностью. В список покупок обязательно должны входить устройства защиты, которые среагируют на малейшую утечку тока.

• Медный кабель ВВГнг (сечение 2.5 мм²);
• Устройство защитного отключения (УЗО) с током утечки 30 мА;
• Автоматический выключатель соответствующего номинала;
• Влагозащищенная розетка (стандарт не ниже IP44);
• Влагостойкий подрозетник;
• Гофрированная труба (ПВХ или ПНД) для защиты кабеля;
• Клеммники для надежного соединения проводов;
• Маркированная изолента или термоусадочные трубки.

Ниже приведена таблица с ориентировочными ценами на основные комплектующие:

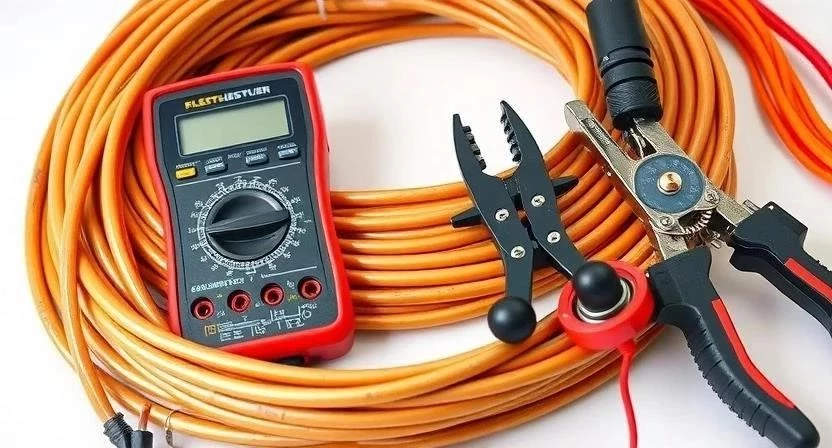

Инструментарий для работы

Качественный электромонтаж невозможен без правильного инструмента. Использование обычного ножа вместо стриппера может повредить жилы кабеля, что приведет к локальному нагреву в месте контакта. Я рекомендую заранее собрать все необходимое, чтобы не прерывать процесс монтажа.

Организация рабочего пространства

Перед началом любых работ необходимо полностью обесточить квартиру, выключив вводной автомат в щитке. Я всегда использую индикаторную отвертку, чтобы убедиться, что напряжения на линии действительно нет. Чтобы строительная пыль от штробления не осела на сантехнике и мебели, застелите пол и поверхности плотной пленкой. Также важно заранее разметить трассу прокладки кабеля и место установки розетки, учитывая расстояние до водонагревателя.

Работа с поверхностью стен

Процесс начинается с создания штроб под кабель. Если стены из бетона, потребуется перфоратор, если из кирпича — достаточно штробореза или даже молотка с зубилом. После прорезания каналов их нужно тщательно очистить от пыли и мусора с помощью пылесоса или кисти. Глубина штробы должна соответствовать диаметру гофры с запасом, чтобы кабель лежал ровно. Затем в местах установки розетки вырезаются отверстия под подрозетники, которые фиксируются в стене на гипс или алебастр. Я заметил, что если не очистить паз от пыли, монтажная пена или раствор плохо держат подрозетник, и он начинает «гулять» при включении вилки в розетку.

Этапы монтажа электропроводки по шагам

Соблюдение последовательности действий гарантирует надежность системы. Я составил для вас четкий план работ:

1. Расчет мощности прибора и подбор автомата. Определите потребление бойлера (например, 2 кВт) и подберите автомат на 16А (для сечения 2.5 мм²).
2. Выбор и закупка кабеля ВВГнг. Покупайте именно медный кабель с двойной изоляцией, подходящий для скрытой проводки.
3. Прокладка линии от электрощита до места установки бойлера. Протягивайте кабель строго вертикально или горизонтально, избегая диагоналей.

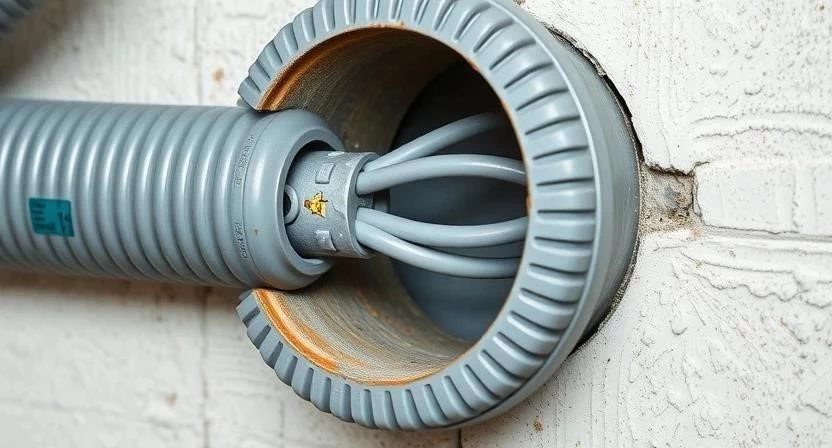

4. Монтаж гофры и фиксация кабеля. Закрепите гофрированную трубу в штробе с помощью дюбель-хомутов, чтобы кабель не смещался.
5. Установка и подключение УЗО. Установите устройство защитного отключения в щиток для защиты от утечек тока.
6. Монтаж влагозащищенной розетки IP44. Установите подрозетник и закрепите в нем розетку с крышкой.
7. Подключение заземляющего проводника. Желто-зеленый провод должен быть надежно соединен с клеммой заземления в розетке и в щитке.
8. Соединение проводов в распределительной коробке. Используйте качественные клеммники для обеспечения плотного контакта.
9. Проверка целостности цепи мультиметром. Убедитесь в отсутствии короткого замыкания и правильности фазировки.
10. Первое включение и тестирование работы ТЭНа. Включите питание и проверьте, нагревается ли вода, не пахнет ли горелой изоляцией.

Когда я впервые выполнял такой монтаж, я допустил ошибку — не затянул клемму в розетке до конца. В итоге через месяц я обнаружил оплавленный корпус розетки. Теперь я всегда проверяю затяжку каждого винта дважды.

Технические тонкости

При работе в ванной комнате критически важно учитывать влажность воздуха. Высокая влажность повышает проводимость воздуха и может вызвать микродуги на незащищенных контактах. Поэтому использование гофры и розеток с классом защиты IP44 является обязательным. Также важно следить за температурным режимом: кабель не должен находиться в непосредственной близости к трубам с горячей водой, так как перегрев разрушит изоляцию. Я считаю, что правильное разделение «мокрых» зон (где брызги воды) и «сухих» зон (где находится щиток) — это основа электробезопасности.

Типичные ошибки монтажа

Многие новички пытаются сэкономить, и это приводит к печальным последствиям. Вот список того, что делать категорически нельзя:

• Использование слишком тонкого кабеля (например, 1.5 мм² вместо 2.5 мм²);
• Отсутствие заземления (это смертельно опасно при пробое ТЭНа);
• Установка обычной бытовой розетки вместо влагозащищенной;
• Подключение бойлера через удлинитель или переходники;
• Использование алюминиевого кабеля в современных сетях;
• Отсутствие УЗО в цепи с водонагревателем;
• Слишком слабый номинал автоматического выключателя.

Однажды я видел, как человек подключил бойлер через обычный сетевой фильтр. Через неделю фильтр просто расплавился от постоянной нагрузки. Никогда не пренебрегайте правилами.

Смета на работы и материалы

Стоимость монтажа зависит от того, планируете ли вы делать всё сами или нанимаете специалиста. Ниже приведено сравнение затрат для стандартной линии длиной 15 метров.

Подбор сечения кабеля напрямую зависит от мощности вашего прибора. Используйте следующую таблицу для проверки:

Эксплуатация после установки

После завершения всех работ не забывайте о техническом обслуживании. Я рекомендую раз в год проверять затяжку контактов в розетке и распределительной коробке, так как от температурных колебаний винты могут ослабнуть. Также обязательно раз в месяц нажимайте кнопку «Тест» на вашем УЗО, чтобы убедиться, что механизм срабатывает исправно. Срок службы изоляции кабеля в стене составляет около 25-30 лет, но при перегрузках он может деградировать гораздо быстрее.

Другие способы подключения

Если классический монтаж с розеткой не подходит, существуют альтернативные варианты. Можно выполнить прямое подключение к сети через специализированный выключатель с крышкой, что исключит использование вилки. В некоторых случаях целесообразно использовать кабель-каналы, если штробление стен запрещено. Для больших домов я часто рекомендую устанавливать отдельный небольшой распределительный щиток непосредственно в санузле, чтобы иметь локальный контроль над всеми мощными приборами.

Часто задаваемые вопросы

Можно ли подключать бойлер к общей розетке с машинкой?
Нет, это приведет к перегрузке линии и постоянному срабатыванию автомата, так как суммарная мощность двух приборов превысит допустимый предел.

Какое сечение кабеля оптимально для бойлера на 80 литров?
Для большинства бытовых моделей на 80 литров оптимальным является медный кабель сечением 2.5 мм².

Обязательно ли ставить УЗО?
Да, это обязательное требование безопасности для любых электроприборов, работающих вблизи воды.

Можно ли использовать алюминиевые провода?
Не рекомендуется. Алюминий более хрупкий, подвержен окислению и имеет худшую проводимость по сравнению с медью.

Что делать, если в доме нет заземления?
Это серьезная проблема. В таком случае необходимо организовать собственный заземляющий контур, иначе защита при пробое ТЭНа не сработает.

Как выбрать номинал автомата?
Номинал должен быть чуть выше расчетного тока прибора, но ниже максимально допустимого тока для выбранного сечения кабеля.

Можно ли ставить розетку прямо под бойлером?
Можно, но только если розетка имеет класс защиты IP44 или выше и находится на безопасном расстоянии от возможных протечек.

Чек-лист проверки безопасности перед запуском:

1. Проверено отсутствие напряжения в сети.
2. Кабель проложен в защитной гофре.
3. Заземляющий провод подключен к клемме.
4. УЗО установлено и исправно.
5. Розетка имеет влагозащитную крышку.
6. Все соединения в коробках плотно затянуты.
7. Сечение кабеля соответствует мощности прибора.
