Тяжелые снегопады и обледенение создают колоссальную нагрузку на наружные линии. Один слой льда может увеличить вес кабеля в несколько раз, что приводит к его внезапному обрыву. Грамотная защита электропроводки от льда требует точного расчета веса и подбора морозостойких материалов. На выполнение качественного монтажа обычно уходит от одного до двух дней. Правильный подход исключает риск короткого замыкания и дорогостоящий ремонт.
- Базовые знания перед началом работ
- Список необходимых материалов
- Инструменты для работы
- Подготовка рабочей зоны
- Подготовка основания и опор
- Алгоритм правильного монтажа
- Тонкости и важные нюансы
- Типичные ошибки новичков
- Оценка бюджета на защиту линии
- Обслуживание готовой линии
- Другие способы защиты
- Ответы на частые вопросы
Базовые знания перед началом работ
Прежде чем приступать к монтажу, важно понимать, что такое ледовая нагрузка. Это совокупный вес снега и льда, который нарастает на проводнике в зимний период. В северных регионах этот вес может достигать критических значений, способных разорвать даже стальной трос. При планировании работ я всегда ориентируюсь на климатическую зону своего региона. Также необходимо учитывать нормы ПУЭ, которые регламентируют способы прокладки наружных сетей. Для успешного выполнения задачи потребуются навыки работы с электрикой и понимание физики процессов расширения материалов при перепадах температур.
Список необходимых материалов
Для надежной работы системы нельзя использовать обычные бытовые провода. Я всегда подбираю материалы с повышенным коэффициентом морозостойкости. В список обязательного закупа входят:
- Самонесущий изолированный провод (СИП);
- Кабель ВБбШв для защиты от механических повреждений;
- Трубы ПНД (полиэтилен низкого давления) для защиты участков;
- Гофротруба из морозостойкого полимера;
- Стальные тросы для дополнительного подвеса;
- Анкерные зажимы для фиксации СИП;
- Изоляторы для крепления к опорам;
- Расходные материалы (саморезы, герметик, стяжки).
Ниже приведена таблица с примерными расценками на основные компоненты:
| Материал | Количество | Расход на м2/м | Цена за ед. | |
|---|---|---|---|---|
| Кабель СИП | 50 м | 1 м | 120 руб. | 6000 руб. |
| Труба ПНД | 20 м | 1 м | 85 руб. | 1700 руб. |
| Анкерный зажим | 4 шт. | 1 шт. | 350 руб. | 1400 руб. |
| Трос стальной | 30 м | 1 м | 60 руб. | 1800 руб. |
| Изоляторы | 6 шт. | 1 шт. | 150 руб. | 900 руб. |
Инструменты для работы

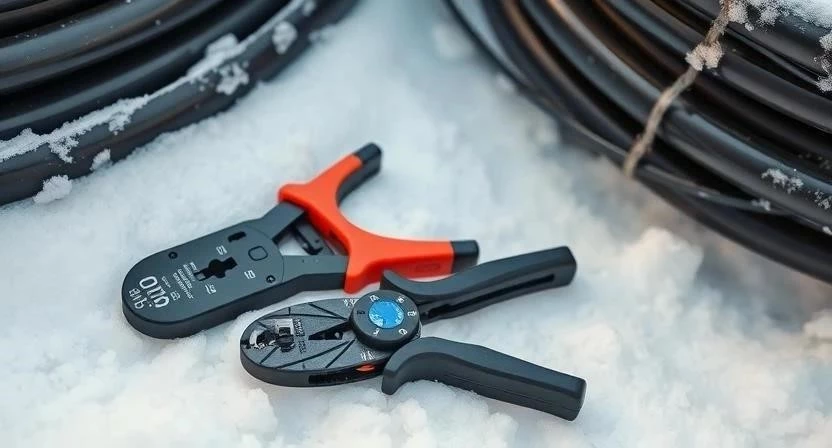

Качественный инструмент — это половина успеха. Когда я монтировал свою первую линию, я понял, что без хорошего пресс-клеща работать с СИП практически невозможно. Вам понадобятся:
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Лестница или стремянка | Доступ к высоте | Обязательно | 3500 руб. |
| Стриппер | Зачистка изоляции | Обязательно | 600 руб. |
| Пресс-клещи | Обжим зажимов | Обязательно | 2500 руб. |
| Перфоратор | Монтаж анкеров | Обязательно | 7000 руб. |
| Уровень | Проверка наклона опор | Желательно | 800 руб. |
| Измерительная рулетка | Замеры трассы | Обязательно | 300 руб. |
| Средства защиты (СИЗ) | Безопасность мастера | Обязательно | 1200 руб. |
Подготовка рабочей зоны
Прежде чем подниматься на высоту, нужно подготовить пространство под линией. Я первым делом очищаю трассу от свисающих веток и препятствий, которые могут мешать прокладке. Важно заранее сделать разметку точек крепления на фасаде здания или на столбах. Также необходимо организовать зону доступа, чтобы инструменты и материалы не мешали проходу и не попали под ноги.
Подготовка основания и опор
Надежность всей системы напрямую зависит от того, насколько крепко закреплены опоры. Я всегда проверяю прочность стен перед сверлением. Если вы крепите провод к фасаду, необходимо установить закладные элементы. Места будущих отверстий под анкеры стоит обработать грунтовкой для предотвращения попадания влаги в структуру стены. Проверьте, выдержит ли основание дополнительный вес, который добавится вместе с ледяным панцирем.
Алгоритм правильного монтажа
Соблюдение последовательности действий гарантирует долговечность сети. Я выделил основные этапы, которые помогут избежать обрывов.
- Расчет нагрузки: Определите максимальный вес льда на метр кабеля.
- Выбор кабеля: Возьмите провод с запасом по сечению и прочности.
- Установка консолей: Закрепите опорные элементы на фасаде или столбах.
- Монтаж троса: Если линия длинная, обязательно установите несущий стальной трос.
- Прокладка в оболочке: Заведите кабель в защитную ПНД-трубу или гофру.
- Фиксация: Закрепите кабель, оставив небольшой запас на температурное расширение.
- Виброгасители: Установите специальные элементы для снятия вибрации от ветра.
- Герметизация: Тщательно заделайте все вводы кабеля в здание герметиком.
- Проверка натяжения: Убедитесь, что кабель не провис слишком сильно, но и не натянут как струна.
- Тестирование: Проверьте линию под нагрузкой (имитация веса).
Для обеспечения безопасности во время выполнения этих шагов, следуйте правилам:
- Используйте плотные перчатки для защиты рук.
- Наденьте защитные очки при сверлении.
- Используйте респиратор при работе с пылью.
- Обеспечьте проветривание, если используете химические герметики.
- Соблюдайте правила электробезопасности: не работайте под напряжением.
- При работе на высоте используйте страховочную привязь.
- Никогда не работайте с электроинструментом мокрыми руками.
Для наглядности я составил план работ с временными затратами:
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Подготовка и разметка | 1 час | Важна точность замеров |
| Монтаж опор и анкеров | 3 часа | Зависит от материала стен |
| Натяжка троса и кабеля | 4 часа | Требуется помощь второго человека |
| Герметизация и финиш | 2 часа | Важно время высыхания герметика |
| Тестирование системы | 1 час | Проверка всех соединений |
Личный опыт: Когда я монтировал свою первую линию, я не учел температурное расширение. В итоге в феврале из-за сильного мороза и натяжения анкер просто вырвало из стены. Теперь я всегда оставляю «петлю» для компенсации.
Тонкости и важные нюансы
При монтаже нельзя забывать про коэффициент температурного расширения. Металл и пластик ведут себя по-разному при смене температур, поэтому жесткая фиксация без люфта — верный путь к поломке. Также на ледовую нагрузку сильно влияет ветер: раскачивание кабеля в сочетании с весом льда создает динамическую нагрузку, которая в разы выше статической. Выбирайте правильный шаг креплений — слишком редкие точки фиксации приведут к чрезмерному прогибу.
Типичные ошибки новичков
Я часто вижу, как люди пытаются сэкономить, и это заканчивается авариями. Вот чего стоит категорически избегать:
- Слишком сильное натяжение кабеля (приводит к обрыву при морозе);
- Использование неморозостойкой изоляции (ПВХ трескается на холоде);
- Отсутствие защиты в местах изгиба провода;
- Игнорирование расчета веса льда при выборе сечения;
- Использование обычных пластиковых стяжек вместо металлических;
- Плохая герметизация вводов (вода попадает в соединения);
- Отсутствие заземления системы.
Личный опыт: Я однажды использовал обычную ПВХ-гофру для улицы. После первой же зимы она просто рассыпалась в труху от мороза. Теперь только ПНД.
Оценка бюджета на защиту линии
Стоимость защиты зависит от того, будете ли вы делать все сами или наймете специалистов. Правильный монтаж окупается отсутствием аварийных выездов зимой.
| Статья расходов | Количество | Цена (руб.) | ||
|---|---|---|---|---|
| Материалы (СИП, труба, зажимы) | 1 комплект | 12000 | 12000 | 12000 |
| Работа по монтажу | 1 услуга | — | 0 | 8000 |
| Расходники и герметик | 1 комплект | 1500 | 1500 | 1500 |
| Аренда спецтехники | — | — | 0 | 3000 |
| ВСЕГО | — | — | 13500 руб. | 24500 руб. |
При самостоятельном выполнении вы экономите около 11 000 рублей, но рискуете качеством соединений.
Обслуживание готовой линии
После завершения работ защита не заканчивается. Я рекомендую проводить осмотр линии после каждого сильного снегопада. Проверяйте, не ослабли ли зажимы и не появилось ли лишнего натяжения. Срок службы качественных материалов (СИП, ПНД) составляет не менее 20-25 лет, но регулярная проверка затяжки креплений продлит этот срок.
Другие способы защиты
Если стандартный монтаж по воздуху не подходит, рассмотрите альтернативы. Подземная прокладка кабеля в траншее — самый надежный, но и самый дорогой способ, так как он полностью исключает влияние льда и ветра. Еще один вариант — использование греющего кабеля, который наматывается на провод для предотвращения обледенения, но это требует постоянного потребления электроэнергии.
Ответы на частые вопросы
Можно ли использовать обычный ПВХ для наружных работ?
Нет, на морозе ПВХ становится хрупким и быстро трескается под нагрузкой.
Как рассчитать вес льда на 1 метр кабеля?
Нужно учитывать диаметр кабеля и предполагаемую толщину ледяного слоя, используя формулу объема цилиндра и плотность льда.
Что делать, если кабель уже обледенел?
Не пытайтесь сбивать лед механически, можно повредить изоляцию. Лучше дождаться оттепели или аккуратно использовать тепловую пушку.
Как выбрать сечение провода?
Сечение выбирается исходя из мощности потребителей и с учетом механического запаса прочности на разрыв.
Нужно ли заземлять наружную линию?
Да, это обязательное требование безопасности для защиты от утечек тока при повреждении изоляции.
Как часто нужно проверять крепления?
Минимум дважды в год: осенью перед сезоном и весной после таяния льдов.
