Монтаж системы безопасности требует четкого разделения силовых и слаботочных линий. Ошибки при прокладке кабеля могут привести к электромагнитным помехам или выходу оборудования из строя. Подключение охранной сигнализации к электропроводке — задача, требующая точности: на качественный монтаж уходит до 40 часов работы, а стоимость материалов может варьироваться в зависимости от площади объекта. Правильная технология прокладки кабеля гарантирует стабильность системы и защиту имущества.
Что нужно знать перед началом
Оценка сложности монтажа зависит от типа планировки и наличия уже проложенных коммуникаций. Если стены бетонные, работа потребует больше времени и физических сил. Вам понадобятся базовые навыки работы с электрикой, понимание принципов заземления и умение пользоваться мультиметром. Я рекомендую планировать работы на период, когда в помещении не ведутся другие шумные отделочные процессы. Оптимальные сроки проведения монтажа — сразу после возведения перегородок, но до финишной отделки стен и потолков. Это позволит спрятать все кабели в штробы.
Необходимые материалы
Для создания надежной системы важно правильно подобрать комплектующие. Я всегда советую не экономить на кабеле, так как от его качества зависит отсутствие помех. Для силовых линий используется медный кабель, а для передачи сигналов — специализированная витая пара. При покупке обращайте внимание на наличие сертификатов соответствия ПУЭ.
- Кабель ШВВП (для питания блоков)
- Витая пара (UTP/FTP) для датчиков
- Гофрированные трубки (ПВХ или ПНД)
- Клеммники (Wago или винтовые)

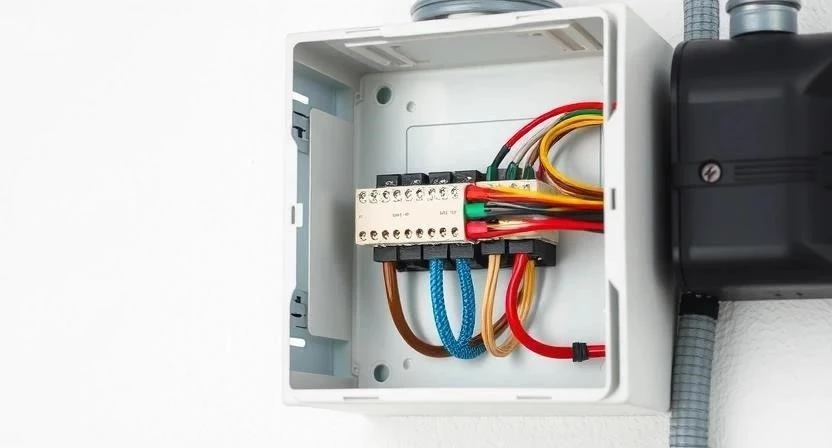

- Монтажные коробки (внутренние и внешние)
- Дюбели и саморезы различных размеров
- Стяжки нейлоновые для фиксации
- Изолента ПВХ (разных цветов для маркировки)
Ниже приведена таблица с примерным расходом материалов на стандартную квартиру площадью 60 м².
| Материал | Количество (на 60 м²) | Расход на м² (ориент.) | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ШВВП 3х1.5 | 50 м | 0.8 м | 85 руб/м | 4250 |
| Витая пара (UTP) | 100 м | 1.6 м | 45 руб/м | 4500 |
| Гофра 16 мм | 60 м | 1 м | 35 руб/м | 2100 |
| Клеммники (упак.) | 2 упак. | — | 400 руб/уп | 800 |
| Датчики движения | 4 шт. | 0.06 шт | 1200 руб/шт | 4800 |
Необходимые инструменты
Качественный инструмент — это половина успеха. Я часто замечал, что использование дешевых инструментов приводит к повреждению изоляции кабеля. Если вы планируете делать монтаж охранной системы своими руками, лучше взять дорогой инструмент в аренду, чем покупать плохой набор.
- Перфоратор (для штробления и сверления)

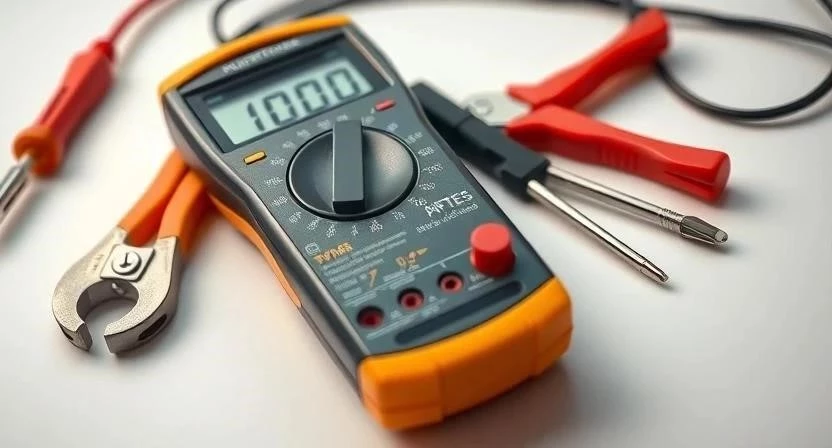

- Мультиметр (для прозвонки и проверки напряжения)
- Стриппер (для аккуратного снятия изоляции)
- Отвертки (набор шлицевых и крестовых)
- Обжимной инструмент (кримпер для коннекторов)
- Строительный уровень (для ровной установки панелей)
- Штроборез (для создания каналов под кабель)
Мой личный опыт: Однажды мне пришлось заново переделывать всю линию, потому что я не проверил кабель мультиметром перед подключением к панели, и обнаружил микротрещину в жиле. Всегда проверяйте целостность проводов до начала сборки.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Мультиметр | Проверка цепи и напряжения | Обязательно | 1500 |
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 800 |
| Перфоратор | Сверление отверстий под коробки | Обязательно | 5000 (аренда) |
| Кримпер | Обжим разъемов | Желательно | 1200 |
| Уровень | Выравнивание датчиков | Желательно | 500 |
Подготовка помещения
Перед началом любых работ необходимо освободить зоны, где планируется прокладка кабеля и установка оборудования. Если в комнате уже стоит мебель, ее нужно тщательно укрыть защитной пленкой, так как строительная пыль от штробления проникает повсюду. Планируйте трассы прокладки заранее, учитывая расположение розеток и выключателей. Не забудьте сразу вынести строительный мусор, чтобы он не мешал передвижению по объекту.
Подготовка поверхности
Качественный монтаж начинается с чистоты стен. Сначала необходимо очистить поверхности от пыли, остатков старой отделки или наплывов штукатурки. Далее следует этап штробления: используйте штроборез или перфоратор, чтобы создать ровные каналы под кабели. После штробления каналы нужно тщательно обеспылить и прогрунтовать. Это обеспечит отличную адгезию при последующем заделывании штроб. Я всегда проверяю готовность поверхности, проводя рукой по штробе — она должна быть гладкой и без рыхлых участков. Только после высыхания грунтовки можно приступать к укладке кабеля.
Пошаговая инструкция
Соблюдение последовательности этапов гарантирует, что система будет работать без сбоев. Я подготовил для вас детальный план действий.
- Шаг 1. Составление схемы размещения датчиков и контрольной панели. (2 часа) — Определите зоны покрытия, чтобы не было «слепых пятен».
- Шаг 2. Разметка трасс прокладки кабелей. (2 часа) — Используйте карандаш и уровень, чтобы линии были ровными.
- Шаг 3. Штробление стен и установка монтажных коробок. (6 часов) — Делайте штробы глубиной не менее 15-20 мм.
- Шаг 4. Прокладка силового кабеля питания. (3 часа) — Используйте кабель сечением не менее 1.5 мм².
- Шаг 5. Прокладка слаботочных линий сигнализации. (4 часа) — Соблюдайте дистанцию от силовых сетей не менее 10-15 см во избежание наводок.

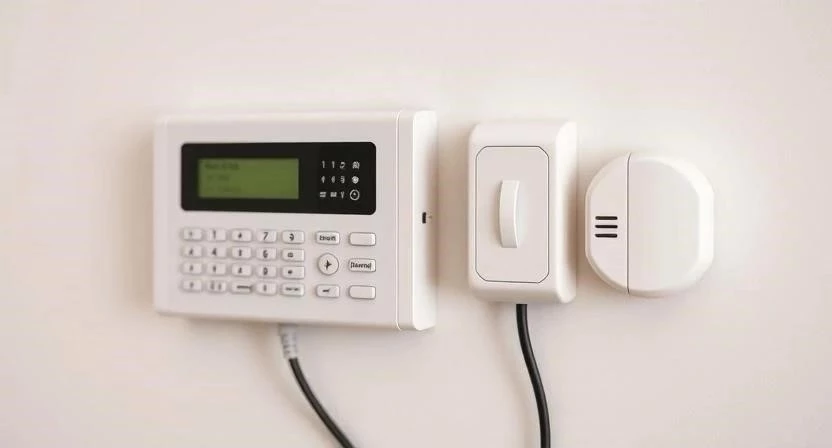

- Шаг 6. Установка и подключение контрольной панели. (3 часа) — Закрепите панель в защищенном месте.

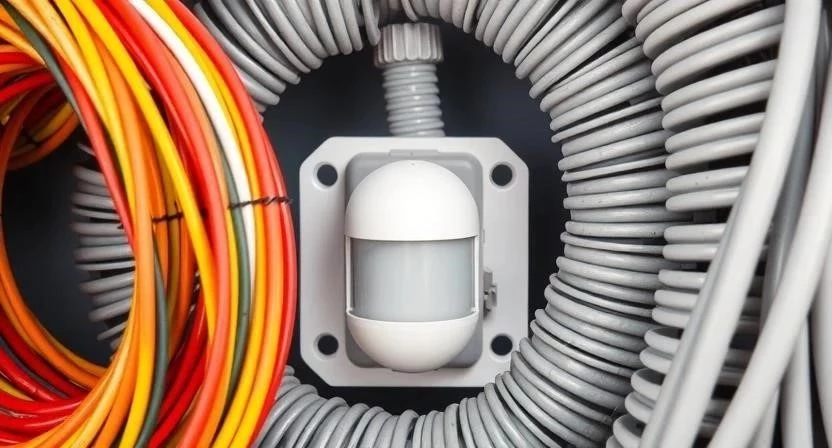

- Шаг 7. Монтаж и подключение датчиков. (4 часа) — Устанавливайте датчики движения и открытия дверей согласно схеме.
- Шаг 8. Подключение сирены и оповещателей. (2 часа) — Убедитесь, что сирена установлена на высоте, недоступной для быстрого демонтажа.
- Шаг 9. Организация системы резервного питания. (2 часа) — Подключите аккумулятор для работы при отключении электричества.
- Шаг 10. Проверка целостности линий (прозвонка). (2 часа) — Важно: Используйте мультиметр, чтобы убедиться в отсутствии коротких замыканий.
- Шаг 11. Тестирование системы в разных режимах. (2 часа) — Проверьте срабатывание каждого датчика.
- Шаг 12. Финальное подключение к электросети 220в. (1 час) — Подключите блок питания к щитку через автоматический выключатель.
Мой личный опыт: При выполнении десятого шага я однажды обнаружил, что одна из линий витой пары имеет плохой контакт в клеммнике. Благодаря своевременной прозвонке я исправил это до того, как заделал штробы штукатуркой.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 8 часов | Много пыли, нужен респиратор |
| Прокладка кабеля | 7 часов | Соблюдение дистанции с 220В |
| Монтаж оборудования | 9 часов | Аккуратная зачистка жил |
| Тестирование и запуск | 5 часов | Проверка всех сценариев |
Важные нюансы
При монтаже учитывайте температурный режим: работы лучше проводить при температуре выше +5°C. В местах установки датчиков (особенно в санузлах или на кухне) следите за уровнем влажности, чтобы избежать коррозии контактов. Помните, что штукатурка должна полностью высохнуть перед тем, как вы начнете чистовую отделку поверх штроб. Также критически важна совместимость типов кабелей: не смешивайте разные марки проводов в одной линии, чтобы не нарушить сопротивление цепи.
Частые ошибки
Многие новички совершают критические промахи, которые потом приходится исправлять очень дорого. Вот основные из них:
- Прокладка слаботочных и силовых кабелей в одной гофре (это создает электромагнитные помехи).
- Отсутствие заземления на корпусе оборудования или блоке питания.
- Неправильный выбор сечения провода (слишком тонкий провод ведет к просадке напряжения).
- Использование дешевых клеммников, которые со временем окисляются.
- Игнорирование защиты кабеля от механических повреждений.
Мой личный опыт: Когда я делал ремонт в своей квартире, я совершил ошибку и засунул всё в одну гофру — в итоге датчики постоянно давали ложные сигналы из-за наводок от силового кабеля. Больше я так не делаю.
Расчет стоимости
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Инструменты (аренда/покупка) | 5 000 | 0 | — |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| ИТОГО | 20 000 | 40 000 | 20 000 |
Уход после завершения
Система требует периодического обслуживания. Раз в полгода проверяйте заряд аккумулятора в блоке резервного питания. Рекомендую раз в три месяца проводить тест датчиков — просто пройдитесь по комнате, чтобы убедиться, что они реагируют на движение. Срок службы качественных компонентов составляет 5-7 лет, но при правильной эксплуатации они могут прослужить и дольше.
Альтернативные варианты
Если проводной монтаж кажется слишком сложным или ремонт уже завершен, рассмотрите беспроводные системы сигнализации. Они устанавливаются за считанные минуты, но требуют регулярной замены батареек в каждом датчике. Также существуют гибридные решения, которые сочетают надежность проводов и гибкость беспроводных модулей. Проводной монтаж всегда надежнее, так как его сложнее «заглушить» или вывести из строя физическим повреждением связи.
FAQ
Можно ли использовать обычный провод для сигнализации?
Использовать можно, но крайне не рекомендуется. Обычный провод не имеет нужного экранирования, что ведет к ложным срабатываниям из-за помех.
Как защитить кабель от перегрызания животными?
Используйте стальную гофру или прокладывайте кабель строго внутри стен в штробах.
Нужно ли заземлять блок питания сигнализации?
Да, заземление необходимо для защиты электроники от скачков напряжения и обеспечения безопасности.
Что делать при ложных срабатываниях?
Первым делом проверьте наличие источников электромагнитных помех рядом с кабелем и проверьте чистоту линз датчиков движения.
Какое расстояние должно быть между силовым и сигнальным кабелем?
Минимально допустимое расстояние — 10-15 см. Если трассы пересекаются, делайте это под углом 90 градусов.
Как выбрать мощность блока питания?
Мощность должна превышать суммарное потребление всех устройств (датчиков, сирены, панели) минимум на 20-30%.
Можно ли подключать сигнализацию к умному дому?
Да, большинство современных контрольных панелей поддерживают интеграцию с системами умного дома через Wi-Fi или Zigbee.
