Монтаж системы подогрева пола требует точного расчета электрической нагрузки и строгого соблюдения последовательности работ. Ошибка в выборе сечения кабеля или неверный подбор автоматики могут привести к перегреву проводки и выходу системы из строя. В среднем, качественное подключение теплого пола занимает от 1 до 2 рабочих дней, а стоимость материалов напрямую зависит от площади помещения и выбранного типа нагревателя. Правильная электропроводка для теплого пола — это база, обеспечивающая безопасность и долговечность вашего комфорта.
Подготовка к монтажу
Работы по электрике и укладке подогрева лучше всего проводить на этапе чернового ремонта, до финишной отделки полов. Сложность задачи средняя: если вы умеете работать с инструментом и понимаете основы электробезопасности, справитесь самостоятельно. Я рекомендую планировать монтаж до того, как будет залита финишная стяжка или уложен ламинат. Это позволит спрятать все коммуникации и датчики внутри конструкции, не нарушая эстетику интерьера.
Комплектация системы
Для успешного старта важно заранее собрать все необходимые компоненты. Я всегда составляю список закупки, чтобы не бегать в магазин в разгар процесса. Качество каждого элемента влияет на общую мощность и надежность работы.
- Нагревательный кабель или тепловой мат;
- Терморегулятор (подходящий под тип пола);
- Датчик температуры (выносной);
- Электрический кабель для подключения к сети (медный, сечением не менее 2.5 мм²);
- Защитное УЗО и автоматический выключатель;
- Гофра для защиты проводки;
- Подрозетники для установки регулятора;
- Расходные материалы (клей, грунтовка, соединительные муфты).
Рассчитать количество кабеля просто: измерьте площадь зоны прогрева и добавьте 5-10% на запас и изгибы. Покупать материалы лучше в специализированных строительных гипермаркетах, где можно получить техническую консультацию.
Таблица 1. Расход материалов и примерная стоимость
| Материал | Количество (на 5 м²) | Расход на м² | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Нагревательный мат | 1 шт. | 5 м² | 8 000 руб. | 8 000 руб. |
| Терморегулятор | 1 шт. | — | 2 500 руб. | 2 500 руб. |
| Кабель медный (ПВ-3) | 15 м | 3 м | 100 руб./м | 1 500 руб. |
| Гофра ПВХ | 10 м | 2 м | 40 руб./м | 400 руб. |
| Грунтовка глубокого проникновения | 2 л | 0.3 л | 350 руб./л | 700 руб. |

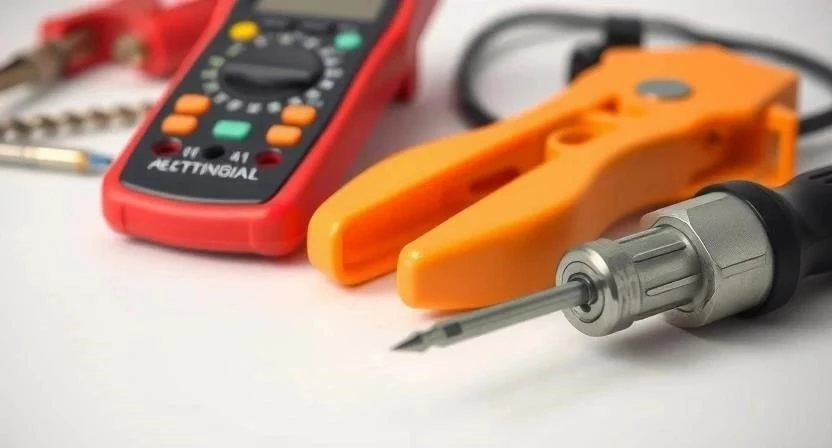

Инструментарий мастера
Качественный инструмент экономит время и бережет нервы. Я советую не экономить на мультиметре — без него невозможно проверить целостность нагревательного элемента перед заливкой.
Таблица 2. Список инструментов и их назначение
| Инструмент | Назначение | Обязательно/Желательно | Цена (аренда/покупка) |
|---|---|---|---|
| Перфоратор | Штробление стен под кабель | Обязательно | ~1 000 руб./сут |
| Мультиметр | Проверка сопротивления и цепи | Обязательно | ~1 500 руб. |
| Стриппер | Зачистка изоляции проводов | Обязательно | ~500 руб. |
| Строительный уровень | Контроль ровности поверхности | Обязательно | ~800 руб. |
| Шпатель | Нанесение клеевого слоя | Обязательно | ~300 руб. |
| Миксер для раствора | Замешивание стяжки/клея | Желательно | ~700 руб./сут |
| Отвертки (набор) | Монтаж терморегулятора | Обязательно | ~1 000 руб. |
Организация рабочего пространства
Перед началом работ необходимо полностью освободить помещение. Вынесите всю мебель и лишние предметы, чтобы иметь свободный доступ к полу. Организуйте рабочее место: подготовьте зону для смешивания растворов и место для хранения инструментов. Обязательно защитите стены, если планируете использовать мокрые процессы, например, затирку или заливку стяжки. Не забудьте своевременно выносить строительный мусор, чтобы он не мешал перемещению по комнате.
Работа с основанием
Подготовка поверхности — самый важный этап. Если пол будет кривым, нагревательный кабель ляжет неравномерно, что приведет к локальному перегреву и поломке. Сначала я тщательно очищаю пол от пыли и мелких камней. Затем проверяю поверхность уровнем: если перепады большие, требуется выравнивание самонивелирующейся смесью. После выравнивания наношу грунтовку в два слоя с интервалом 2-3 часа — это обеспечит отличную адгезию (сцепление) системы с основанием. В конце я определяю точки вывода кабеля, учитывая расположение будущих розеток и терморегуляторов.
Технология монтажа
Процесс требует внимательности к деталям. Я рекомендую выполнять каждый шаг без спешки, чтобы не повредить нежную структуру нагревательного элемента.
Таблица 3. План реализации проекта
| Этап | Время выполнения | Особенности |
|---|---|---|
| Разметка зоны | 30-40 мин | Отступать от стен 10-15 см |
| Прокладка гофры | 1 час | Для подводки к щитку |
| Монтаж нагревателя | 2-3 часа | Фиксация на клей или крепеж |
| Установка датчика | 30 мин | В специальную гофротрубку |
| Подключение к щиту | 1-2 часа | Соблюдение фазировки |
| Монтаж регулятора | 40 мин | В подрозетник |
| Проверка системы | 20 мин | Замер сопротивления |
| Заливка стяжки | 4-6 часов | Уход за влажностью |
- Выполните разметку будущей зоны нагрева, оставляя зазоры у стен.
- Проложите гофру от места установки терморегулятора к распределительной коробке и электрощиту.
- Закрепите нагревательный кабель или мат на подготовленной поверхности (используйте клей или специальные клипсы).
- Установите датчик температуры в специальную защитную трубку (гофру), чтобы его можно было заменить без демонтажа пола.
- Подключите питание к электрощиту, используя соответствующий автомат и УЗО.
- Произведите монтаж терморегулятора в подготовленный подрозетник.
- Проверьте работоспособность системы, подав напряжение на короткое время.
- Залейте поверхность стяжкой или уложите слой плиточного клея, тщательно закрывая кабель.
Важно: При заливке стяжки не допускайте попадания раствора непосредственно на места соединений кабеля. Я всегда проверяю, чтобы датчик температуры был надежно зафиксирован и не «плавал» в растворе.
Технические тонкости
При работе учитывайте температурный режим: монтаж лучше проводить при температуре в помещении не ниже +15°C. Если вы используете цементную стяжку, помните о времени её высыхания — оно составляет в среднем 28 дней. Не спешите включать подогрев сразу после заливки! Включать систему можно только после полного набора прочности основанием. Также следите за совместимостью: терморегулятор должен поддерживать мощность вашего нагревательного элемента.
Типичные промахи при установке
Даже опытные мастера иногда допускают ошибки, которые стоят дорого. Я сам однажды столкнулся с тем, что не учел глубину подрозетника, из-за чего регулятор «утонул» в стяжке.
- Использование слишком тонкого сечения провода (не держит нагрузку).
- Отсутствие заземления на нагревательном элементе.
- Повреждение изоляции кабеля при укладке плитки или забивке саморезов.
- Неправильное расположение датчика (слишком близко к нагревательному кабелю).
- Игнорирование защиты УЗО в электрической цепи.
Бюджет проекта
Стоимость системы складывается из цены материалов и стоимости работ. Если делать все самостоятельно, вы существенно сэкономите, но рискуете потерять время и столкнуться с техническими сложностями.
Таблица 4. Сравнительная смета (своими руками vs профи)
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 8 000 | 8 000 |
| Подключение к щиту | 0 | 2 500 | 2 500 |
| ИТОГО | 12 000 | 22 500 | 10 500 |
Эксплуатация системы
После завершения всех работ по эксплуатации следуйте простым правилам. Рекомендую настраивать температуру в зависимости от сезона: летом можно снизить мощность до минимума или вовсе отключить систему. Для продления срока службы (который обычно составляет 15-20 лет) избегайте резких скачков температуры при настройке регулятора. Постепенный нагрев бережет структуру стяжки и покрытия.
Выбор типа подогрева
Перед покупкой определитесь с технологией. Существует три основных варианта:
- Кабельный пол: Самый надежный и популярный вариант под плитку.
- Инфракрасный пол: Отлично подходит для укладки под ламинат или линолеум.
- Водный пол: Эффективен для частных домов, но сложен в монтаже и требует подключения к системе отопления.
Ответы на вопросы
Можно ли ставить теплый пол под ламинат?
Да, но только если вы используете специальный инфракрасный мат или тонкий кабель, предназначенный для этого типа покрытий.
Какой автомат выбрать для теплого пола?
Рекомендуется использовать автоматический выключатель с номиналом, соответствующим мощности системы, и обязательным подключением через УЗО.
Что делать, если пол перестал греть?
Первым делом проверьте терморегулятор и наличие напряжения на входе. Если питание есть, а нагрева нет — скорее всего, поврежден кабель.
Нужно ли утеплять пол под электрическим подогревом?
Да, использование теплоизоляционного слоя под кабелем значительно повышает КПД системы и экономит электроэнергию.
Можно ли устанавливать датчик температуры в саму стяжку?
Датчик должен находиться в защитной трубке, чтобы его можно было заменить, не разрушая пол.
Какая максимальная температура пола допустима?
Для большинства покрытий (плитка, ламинат) не рекомендуется поднимать температуру выше +27-28°C.
Как проверить кабель перед заливкой?
Используйте мультиметр для замера сопротивления. Оно должно соответствовать паспортным данным производителя.
