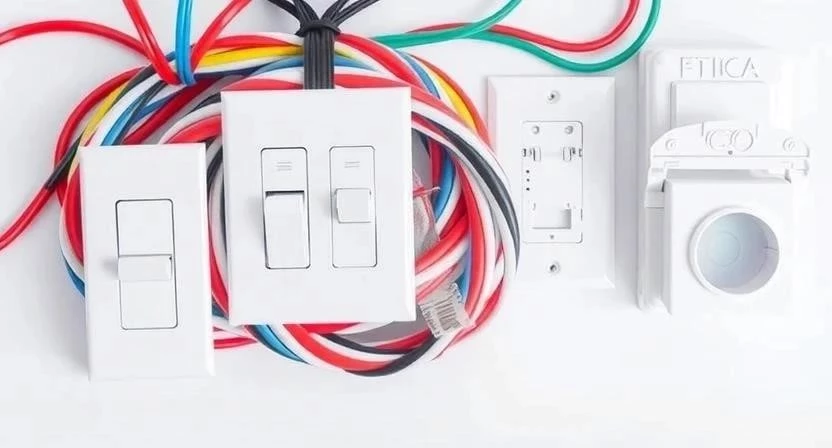

Вход в длинный коридор или спальню часто требует возможности выключить свет, не проходя весь путь до выключателя. Установка системы управления освещением из двух точек решает эту задачу и делает быт гораздо удобнее. Монтаж такой схемы относится к работам средней сложности, требуя около 5–6 часов чистого времени. При правильном подходе стоимость компонентов не ударит по бюджету, но ошибки в подключении могут привести к короткому замыканию.
Перед тем как браться за инструменты, важно оценить свои навыки. Электрика требует предельной концентрации и строгого соблюдения правил безопасности. Если вы никогда не работали с напряжением, лучше сначала изучить основы работы с мультиметром и индикаторной отверткой. Оптимально проводить такие работы на этапе чистовой отделки, когда стены уже оштукатурены, но еще не покрашены или не оклеены обоями.
Комплектация для монтажа
Для качественного выполнения задачи я всегда составляю список заранее, чтобы не бегать в магазин посреди процесса. Вам потребуется набор качественных компонентов, которые обеспечат надежный контакт на долгие годы. Выбирайте проверенных производителей, чтобы избежать подгорания контактов.
- Проходные выключатели (2 штуки);
- Кабель ВВГнг 3х1.5 (длина зависит от расстояния между точками);
- Подрозетники глубокие (2 штуки);
- Монтажная коробка (распределительная);
- Клеммники (например, Wago);
- Изолента ПВХ;
- Дюбели и саморезы для крепления коробок;
- Заземляющий провод (если предусмотрено проектом).
При расчете кабеля я прибавляю к фактическому расстоянию около 15-20% на изгибы и запас внутри подрозетников. Покупать лучше в крупных строительных гипермаркетах, где можно проверить целостность изоляции при покупке.
| Материал | Количество | Расход на м2 / ед. | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Выключатель проходной | 2 шт. | 1 шт. | 450 | 900 |
| Кабель ВВГнг 3х1.5 | 20 м | 0.02 м/см | 60 | 1200 |
| Подрозетник | 2 шт. | 1 шт. | 50 | 100 |
| Клеммники Wago | 1 упаковка | 5 шт. | 300 | 300 |
| Монтажная коробка | 1 шт. | 1 шт. | 150 | 150 |

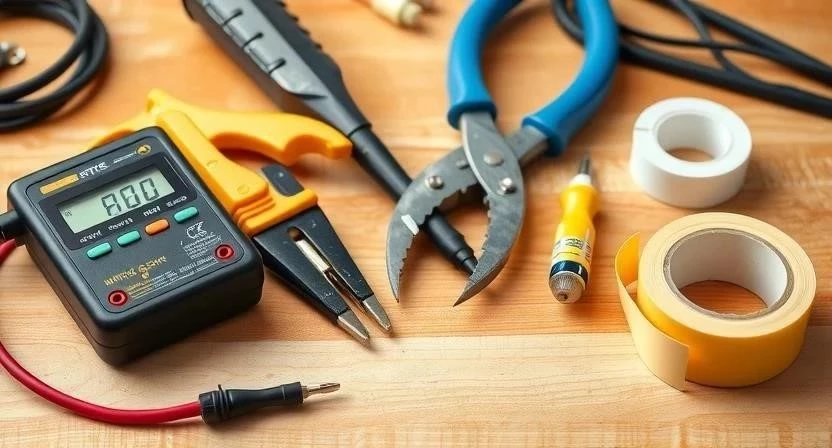

Инструментарий мастера
Качественный инструмент — это половина успеха. Не пытайтесь использовать кухонный нож вместо стриппера, это только испортит жилы кабеля. Я рекомендую иметь под рукой как базовый набор, так и специализированные приборы для проверки напряжения.
- Индикаторная отвертка (для поиска фазы);
- Мультиметр (для точной проверки напряжения);
- Стриппер (для снятия изоляции без повреждения жил);
- Пассатижи или комбинированный инструмент;
- Перфоратор (для штробления и установки коробок);
- Уровень (строительный, для ровной установки);
- Шуруповерт (для фиксации подрозетников).
Если вы планируете делать ремонт разово, выгоднее взять перфоратор в аренду, чем покупать собственный. Для мелких работ достаточно обычного набора отверток и качественных пассатижей.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Индикаторная отвертка | Проверка наличия напряжения | Обязательно | 150 |
| Стриппер | Зачистка концов провода | Обязательно | 400 |
| Перфоратор | Штробление стен | Обязательно | 5000 (аренда) |
| Мультиметр | Замер вольтажа и прозвонка | Желательно | 800 |
| Уровень | Выравнивание выключателей | Желательно | 300 |
Подготовка к работам
Перед началом активной фазы нужно освободить рабочую зону. Если монтаж идет в жилой комнате, отодвиньте мебель от стен, где планируется штробление. Обязательно накройте пол и мебель плотной пленкой, так как строительная пыль от бетона и кирпича очень мелкая и проникает повсюду. Организуйте заранее емкость для строительного мусора, чтобы не разносить крошку по всей квартире.
Когда пространство готово, переходим к разметке. Отмерьте высоту установки выключателей (обычно 90 см от чистового пола) и отметьте точки. Используйте карандаш и уровень, чтобы выключатели стояли строго горизонтально. После разметки необходимо выполнить штробление стен под кабель и подрозетники. После того как канавки прорезаны, установите подрозетники, закрепите их на гипс или алебастр. Важно проверить их положение уровнем перед тем, как раствор схватится. В завершение поверхность штроб прогрунтуйте для лучшей адгезии со штукатуркой.
Технология монтажа по шагам
Соблюдайте последовательность, чтобы не пришлось переделывать уже готовые участки. Я подготовил для вас детальный план действий.
- Полное обесточивание сети (15 мин). Выключите соответствующий автомат в щитке. Проверьте отсутствие напряжения индикаторной отверткой на каждом проводе.
- Прокладка кабельных трасс (60 мин). Протяните кабель ВВГнг от распределительной коробки к точкам установки выключателей.
- Монтаж подрозетников (40 мин). Установите пластиковые короба в штробы и закрепите их на раствор.
- Протяжка кабеля (30 мин). Аккуратно проденьте жилы через подрозетники, оставляя запас 15 см.
- Сборка в распределительной коробке (45 мин). Соедините провода согласно схеме (см. ниже).
- Подключение первого выключателя (20 мин). Подсоедините три провода к соответствующим клеммам механизма.
- Подключение второго выключателя (20 мин). Повторите процедуру для второй точки.
- Подключение светильника (30 мин). Соедините фазу, ноль и заземление люстры с выходящим кабелем.
- Проверка изоляции (15 мин). Визуально осмотрите все соединения на предмет оголенных жил.
- Фиксация механизмов (15 мин). Закрепите выключатели в подрозетниках винтами.
- Установка декора (15 мин). Наденьте клавиши и декоративные рамки.
- Тестовый запуск (10 мин). Включите автомат и проверьте работу из обеих точек.
Я когда-то совершил ошибку и забыл оставить достаточный запас провода в подрозетнике — в итоге не смог закрепить механизм. Всегда оставляйте не менее 10-15 см кабеля.
При выполнении работ важно следить за влажностью. Если вы только что оштукатурили стены, дождитесь полного высыхания штукатурки перед установкой декоративных рамок, иначе их может перекосить.
| Этап | Время (мин) | Особенности |
|---|---|---|
| Подготовка и обесточивание | 15 | Проверка индикатором |
| Штробление и прокладка | 90 | Соблюдение глубины штробы |
| Монтаж коробок и кабеля | 70 | Фиксация на раствор |
| Электрические соединения | 130 | Проверка схемы |
| Финальная сборка и тест | 50 | Проверка из двух точек |
Важные нюансы и безопасность
При работе с электрикой всегда соблюдайте меры безопасности: используйте резиновые перчатки и работайте только сухими руками. Если вы используете химические составы для заделки штроб, обеспечьте проветривание помещения. Помните, что кабели должны быть совместимы с используемыми клеммниками — для алюминия и меди требуются разные типы соединений, но в современной квартире лучше использовать только медь (ВВГнг).
Часто новички допускают критические ошибки:
- Перепутывание фазы и нуля (свет может работать некорректно или светиться в выключенном состоянии).
- Использование слишком тонкого провода (менее 1.5 мм² для освещения), что ведет к перегреву.
- Недостаточная затяжка винтов на клеммах (приводит к искрению и оплавлению пластика).
- Подключение перекрестного выключателя вместо проходного (схема просто не заработает).
- Игнорирование заземления на металлических корпусах светильников.
Я однажды столкнулся с тем, что свет не включался из одной точки. Оказалось, я просто не до конца затянул клемму в распределительной коробке. Всегда проверяйте надежность контакта «на отрыв».
Стоимость работ и материалов
Самостоятельный монтаж позволяет существенно сэкономить, но требует времени и инструмента. Если же вы нанимаете специалиста, закладывайте в бюджет не только стоимость работы, но и выезд мастера.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 2550 | 2550 | 0 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Аренда инструмента | 500 | 0 | -500 |
| 3050 | 5550 | 2500 |
Эксплуатация и альтернативы
После завершения монтажа не спешите делать финишную отделку стен (покраску или поклейку дорогих обоев) сразу. Дайте штукатурке и раствору вокруг подрозетников полностью стабилизироваться. Срок службы качественных механизмов составляет 10–15 лет. Рекомендую через год после установки проверить, не ослабли ли винтовые зажимы в выключателях.
Если вам нужно управлять светом из трех и более точек, обычные проходные выключатели не справятся. В этом случае используются перекрестные выключатели. Еще один современный вариант — умные реле. Они позволяют управлять светом через Wi-Fi или Bluetooth, и для их установки не всегда нужно штробить новые каналы под провода.
Я пробовал ставить умные реле в старой квартире, и это было отличным решением, так как не пришлось вскрывать старую проводку. Но для нового ремонта классическая схема с проходными выключателями остается самой надежной.
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычный выключатель вместо проходного?
Нет, обычный выключатель просто разрывает цепь, а проходной имеет дополнительную пару контактов для передачи сигнала на второе устройство.
Какой кабель лучше выбрать для проходных выключателей?
Оптимальный выбор — медный кабель ВВГнг сечением 3х1.5 мм².
Как подключить три выключателя на одну лампу?
Для этого нужно использовать схему с одним проходным и двумя перекрестными выключателями.
Что делать, если свет не включается из одной из точек?
Проверьте надежность соединений в распределительной коробке и плотность контакта в самом выключателе.
Нужна ли заземляющая жила в схеме выключателя?
В самом выключателе заземление обычно не используется, оно идет напрямую к светильнику.
Чем отличаются проходные выключатели от перекрестных?
Проходной имеет 3 контакта, а перекрестный — 4 контакта и предназначен для работы в связке с проходными.
Можно ли установить проходной выключатель в старую проводку?
Это возможно, но потребуется прокладка новых линий, так как старые провода часто не имеют нужного количества жил.
Как проверить работоспособность схемы мультиметром?
Прозвоните цепь между контактами при разных положениях клавиш, чтобы убедиться в наличии контакта.
