Организация зарядного места требует серьезного подхода к состоянию электросети. Обычная бытовая проводка не рассчитана на длительные нагрузки мощностью 7 кВт и выше, что создает риск перегрева кабеля и возгорания. Я часто сталкиваюсь с тем, что владельцы электрокаров пытаются решить вопрос за один вечер, но качественный монтаж электропроводки для электромобиля занимает от одного до трех дней. Правильная установка зарядного устройства для электрокара — это инвестиция в безопасность вашего дома и сохранность дорогостоящего аккумулятора.
Что нужно знать перед началом
Прежде чем приступать к работам, необходимо провести аудит всей системы электроснабжения. Я всегда начинаю с оценки выделенной мощности на дом: если ваш лимит составляет всего 15 кВт, то подключение мощной зарядной станции может привести к срабатыванию вводного автомата при включении чайника или электроплиты. Проверьте состояние электросети и наличие заземляющего контура. Для самостоятельного монтажа потребуются базовые навыки работы с электричеством и понимание принципов работы защитной автоматики. Весь процесс, от закупки материалов до первого теста, обычно занимает около 48 часов.
Необходимые материалы
Для создания надежной линии я рекомендую использовать только качественный медный кабель с негорючей изоляцией. Выбор сечения напрямую зависит от планируемой мощности и длины трассы. Если кабель будет слишком тонким, он начнет греться прямо внутри стены.
- Медный кабель ВВГнг-LS (оптимально для жилых помещений);
- Автоматический выключатель с соответствующим номиналом;
- УЗО или дифференциальный автомат для защиты человека;
- Гофротруба ПВХ или ПНД для защиты кабеля;

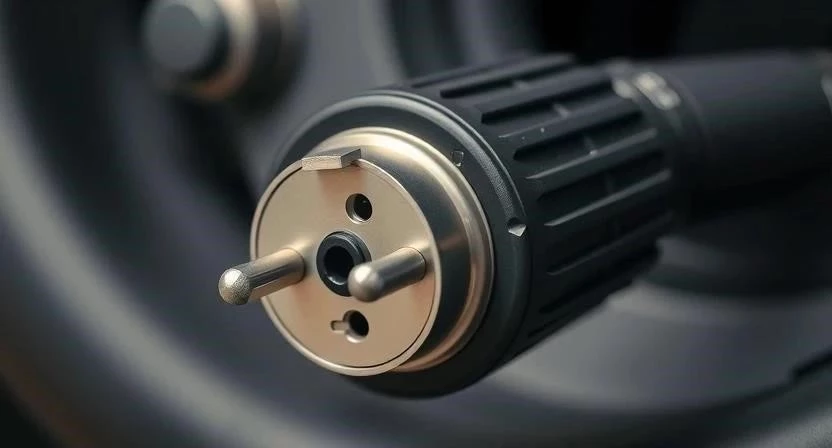

- Специализированная розетка или коннектор Type 2;
- Клеммники для надежного соединения жил;
- Монтажные коробки с защитой от влаги (IP65);
- Дюбель-хомуты и крепеж для фиксации трассы.
Ниже приведена таблица с основными характеристиками кабеля для разных сценариев.
| Тип кабеля | Сечение жилы (мм²) | Макс. мощность (кВт) | Применение |
|---|---|---|---|
| ВВГнг-LS | 2.5 | ~4.5 | Стандартная розетка 220В |
| ВВГнг-LS | 4.0 | ~7.0 | Зарядная станция (однофазная) |
| ВВГнг-LS | 6.0 | ~10.0 | Мощная станция (однофазная) |
| ВВГнг-LS | 10.0 | ~16.0 | Трехфазная зарядка (15 кВт+) |
Необходимые инструменты

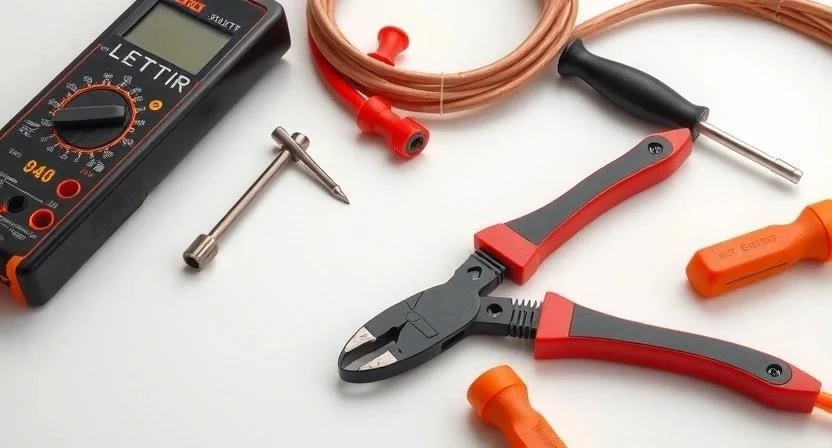

Качественный электромонтаж невозможен без правильного инструмента. Использование дешевых отверток может привести к срыву шлицов на клеммах, что вызовет плохой контакт и нагрев. Я советую иметь под рукой профессиональный набор.
- Перфоратор для штробления и сверления отверстий;
- Стриппер для аккуратного снятия изоляции без повреждения жил;
- Мультиметр для проверки напряжения и целостности цепи;
- Набор изолированных отверток (шлицевые и крестовые);
- Строительный уровень для ровной прокладки кабель-каналов;
- Строительный пылесос для чистого штробления;
- Пассатижи и кусачки;
- Индикаторная отвертка для проверки фазы.
Подготовка помещения
Первым делом нужно освободить пространство вокруг места предполагаемой установки зарядной станции. Я всегда очищаю зону работ от лишних предметов и мебели, чтобы иметь свободный доступ к стене и щитку. Важно защитить пол и стены от строительной пыли, используя плотную пленку. Тщательно спланируйте трассу прокладки кабеля: она должна быть кратчайшей, но при этом не пересекаться с трубами водоснабжения или газопроводом.
Подготовка поверхности
В зависимости от типа отделки, я выбираю либо штробление стен, либо монтаж внешних кабель-каналов. Если вы решили спрятать проводку, используйте перфоратор для создания каналов в кирпиче или бетоне. При работе с гипсокартоном лучше использовать накладную гофру. После прокладки каналов обязательно проверьте состояние заземляющего контура — без него безопасность зарядки электромобиля невозможна. Если заземление слабое, его нужно доработать отдельно, иначе УЗО может срабатывать ложно или не сработать вовсе.
Пошаговая инструкция по монтажу
Соблюдайте строгую последовательность действий, чтобы избежать ошибок в электрической цепи.
- Рассчитайте необходимую мощность зарядного устройства и нагрузку на сеть.
- Выберите сечение кабеля с запасом (например, для 7 кВт берите 4 мм²).

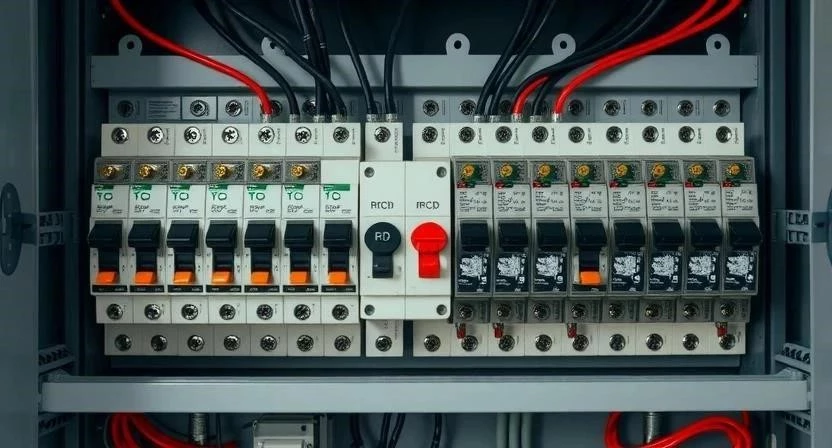

- Установите в электрический щиток защитный автоматический выключатель и УЗО.
- Проложите кабельную линию от щитка к месту установки станции через гофротрубу.

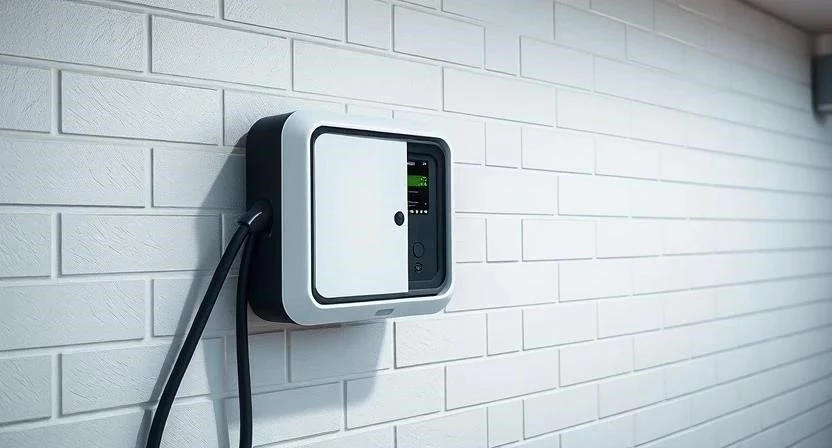

- Закрепите зарядную станцию или специализированную розетку на стене.
- Подключите заземление, убедившись в надежности контакта.
- Выполните финальную затяжку всех контактов в клеммах (затягивайте плотно, но без фанатизма).
- Проверьте напряжение мультиметром на выходе линии.
- Проведите первый тестовый запуск с минимальной мощностью.
- Настройте параметры мощности в приложении станции, если это предусмотрено.
Для планирования работ используйте следующий график:
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Закупка и расчеты | 3-5 часов | Важно не ошибиться с сечением |
| Штробление и сверление | 4-8 часов | Много пыли, нужен пылесос |
| Прокладка кабеля | 2-4 часа | Соблюдайте радиус изгиба |
| Монтаж щитка и станции | 3-5 часов | Требуется точность соединений |
| Тестирование и настройка | 1-2 часа | Проверка под нагрузкой |
Важные нюансы
При монтаже я всегда учитываю влияние температуры на кабель. В неотапливаемых гаражах изоляция может становиться хрупкой, поэтому выбирайте кабель с соответствующим индексом. Еще один критический момент — падение напряжения на длинных линиях. Если расстояние от щитка до зарядки превышает 20-30 метров, я рекомендую увеличить сечение провода на одну ступень, чтобы избежать просадок напряжения при пиковых нагрузках. Также убедитесь, что место установки имеет хорошую вентиляцию, так как зарядный модуль может выделять тепло во время работы.
Частые ошибки
Многие новички совершают одни и те же промахи, которые могут привести к аварии. Я заметил, что самая опасная ошибка — использование слишком тонкого провода, который не рассчитан на длительную работу под нагрузкой. Вторая беда — отсутствие УЗО, что делает эксплуатацию крайне опасной для жизни. Никогда не подключайте зарядку через обычные бытовые удлинители; это гарантированный перегрев и расплавление пластика.
Пример из моего опыта: Один клиент решил сэкономить и подключил зарядку через стандартный удлинитель, предназначенный для пылесоса. Через два часа интенсивной зарядки вилка удлинителя начала дымиться, а розетка буквально оплавилась. Это классический пример того, как экономия на правильной электропроводке приводит к серьезному ущербу.
Список типичных ошибок:
- Использование кабеля меньшего сечения, чем требуется по расчету;
- Игнорирование необходимости установки УЗО или диф-автомата;
- Плохая затяжка контактов в клеммниках (причина нагрева);
- Подключение к сети без проверки качества заземления;
- Использование бытовых розеток вместо специализированных разъемов;
- Прокладка кабеля вблизи источников сильного нагрева;
- Отсутствие защиты кабеля от механических повреждений (гофры);
- Пренебрежение проверкой напряжения после монтажа.
Расчет стоимости
Стоимость проекта складывается из цены материалов и сложности работ. Я подготовил примерную смету для базового комплекта.
| Статья расходов | Количество | Примерная цена (руб.) | |
|---|---|---|---|
| Кабель ВВГнг-LS (30м) | 1 шт. | 4500 | 4500 |
| Автомат + УЗО | 1 компл. | 3000 | 3000 |
| Зарядная станция (базовая) | 1 шт. | 25000 | 25000 |
| Расходники (гофра, клеммы) | 1 компл. | 2000 | 2000 |
| Монтажные работы | 1 услуга | 10000 | 10000 |
Если вы решите делать все самостоятельно, вы сэкономите около 10 000–15 000 рублей на услугах мастера, но рискуете качеством соединений. Я считаю, что при работе с такими нагрузками лучше доверить монтаж профессионалу, так как цена ошибки слишком высока.
Уход после завершения
После того как монтаж завершен, работа не заканчивается. Я рекомендую раз в год проверять затяжку контактов в щитке и в самой зарядной станции — от температурных колебаний винты могут ослабевать. Очищайте коннекторы от пыли и грязи, чтобы обеспечить хороший контакт. Также периодически осматривайте кабель на предмет повреждений изоляции, особенно если он лежит на полу в гараже.
Альтернативные варианты
Если ваша сеть не позволяет установить мощную станцию, есть другие пути. Можно использовать зарядку от обычной розетки 220В, но это будет очень медленный процесс. Другой вариант — установка трехфазного ввода, что значительно увеличит мощность, но потребует переделки всего щитка. Также существуют умные реле, которые позволяют управлять нагрузкой, отключая зарядку, когда в доме включаются мощные приборы.
FAQ
1. Можно ли использовать обычный удлинитель?
Категорически нет. Обычные удлинители не рассчитаны на длительную нагрузку в несколько киловатт и могут загореться.
2. Какое сечение провода нужно для 7 кВт?
Для такой мощности я рекомендую использовать медный кабель сечением не менее 4 мм².
3. Обязательно ли ставить УЗО?
Да, это критически важно для обеспечения пожарной и электрической безопасности.
4. Что будет при скачке напряжения?
Если в сети нет защиты, скачок может повредить электронику автомобиля или саму зарядную станцию.
5. Можно ли ставить зарядку на улице?
Можно, но только если оборудование и розетки имеют степень защиты не ниже IP65.
6. Как увеличить мощность сети в доме?
Необходимо подать заявку в энергосбытовую компанию на увеличение разрешенной мощности.
7. Какой автомат выбрать для электромобиля?
Автомат должен соответствовать номинальному току зарядного устройства и сечению кабеля.
