Подключение мощного кухонного оборудования требует особого подхода к проектированию электросети. Ошибка в выборе сечения кабеля или номинала защитного устройства может привести к перегреву изоляции и возникновению пожара. На качественный электромонтаж выделенной линии уходит от 4 до 8 часов чистого времени, а стоимость материалов напрямую зависит от выбранного бренда и сложности трассы. Правильная электропроводка для электроплиты — это единственный способ обеспечить безопасную работу техники без риска для дома.
- Предварительные расчеты и требования ПУЭ
- Комплектация для электромонтажа
- Инструментарий мастера
- Организация рабочего пространства
- Подготовка стен и штробление
- Технология монтажа по этапам
- Технические тонкости подключения
- Типичные промахи при работе
- Смета расходов на работы и материалы
- Эксплуатация и обслуживание линии
- Способы подключения: сравнение вариантов
- Ответы на частые вопросы
- Можно ли подключать электроплиту к обычной розетке?
- Какое сечение кабеля выбрать для плиты 7 кВт?
- Нужен ли отдельный автомат?
- Что делать, если выбивает автомат при включении всех конфорок?
- Можно ли использовать алюминиевый провод?
- Зачем нужно УЗО?
- Как проверить заземление?
Предварительные расчеты и требования ПУЭ
Прежде чем покупать кабель, необходимо оценить выделенную мощность на вашу квартиру или дом. Согласно правилам устройства электроустановок (ПУЭ), для мощных потребителей должна прокладываться отдельная линия от распределительного щита. Я всегда начинаю с расчета суммарной нагрузки: нужно сложить мощность всех конфорок, духовки и духового шкафа, добавив небольшой запас в 15-20% на пусковые токи. Если вы планируете подключать прибор мощностью 7 кВт, нагрузка будет значительно выше, чем для стандартной варочной панели.
Я однажды столкнулся с ситуацией, когда в старой квартире при включении всех конфорок одновременно выбивало вводной автомат. Причина была проста: общая выделенная мощность сети не была рассчитана на одновременную работу плиты и чайника. Поэтому расчет нагрузки — это не формальность, а вопрос выживания вашей проводки.
Комплектация для электромонтажа
Для качественного соединения важно использовать только медные кабели с маркировкой, устойчивой к возгоранию. Я рекомендую выбирать кабель ВВГнг, так как он не распространяет горение и не выделяет дым при перегреве. Ниже представлен полный перечень того, что вам понадобится для работы.
- Кабель медный ВВГнг (сечение согласно мощности);
- Автоматический выключатель (номинал под сечение кабеля);
- Устройство защитного отключения (УЗО) для защиты человека;
- Гофрированная труба (ПВХ или ПНД) для защиты кабеля в штробах;
- Распределительная коробка или подрозетник;
- Клеммники (Wago или винтовые) для надежного соединения;
- Изолента ПВХ (несколько цветов для маркировки фазы, нуля и заземления);
- Зажимы и стяжки для фиксации гофры.
Для планирования бюджета я подготовил таблицу с примерными расходами на материалы.
| Материал | Количество (на 10 м) | Расход на м2/м | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х6 | 10 м | 1 м | 150 руб/м | 1500 руб |
| Гофра ПВХ 20 мм | 10 м | 1 м | 40 руб/м | 400 руб |
| Автомат 32А | 1 шт | — | 500 руб | 500 руб |
| УЗО 40А/30мА | 1 шт | — | 2500 руб | 2500 руб |
| Подрозетник усиленный | 1 шт | — | 100 руб | 100 руб |

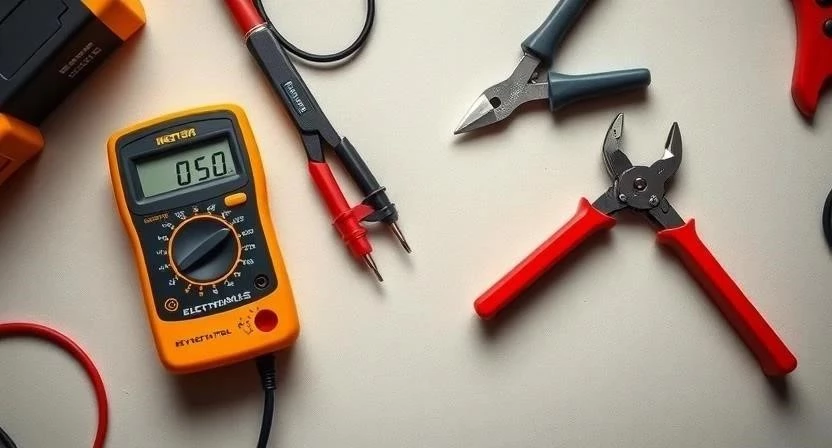

Инструментарий мастера
Качественный монтаж невозможен без правильного инструмента. Использование дешевых аналогов может привести к повреждению изоляции или плохому зажиму контактов. Я подготовил список необходимого оборудования.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Бурение отверстий под подрозетники | Обязательно | 6000 руб |
| Штроборез | Прорезание каналов в стенах | Обязательно | 4500 руб |
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 800 руб |
| Индикаторная отвертка | Проверка наличия напряжения | Обязательно | 200 руб |
| Мультиметр | Замер вольтажа и проверка целостности | Желательно | 1500 руб |
| Пассатижи | Перекусывание и загиб проводов | Обязательно | 500 руб |
| Уровень | Проверка ровности штроб и трассы | Обязательно | 700 руб |
Организация рабочего пространства
Перед началом любых работ по штроблению необходимо максимально обезопасить помещение. Сначала я закрываю мебель плотной полиэтиленовой пленкой, так как строительная пыль проникает даже в закрытые шкафы. Пол также стоит укрыть картоном или пленкой. Важно заранее разметить трассу прокладки кабеля с помощью строительного карандаша или маркера, учитывая, где будут находиться кухонные модули, чтобы кабель не оказался за шкафом, к которому нет доступа.
Подготовка стен и штробление
Процесс подготовки поверхности требует аккуратности. Сначала с помощью штробореза прорезаются линии будущей трассы. Глубина штробы должна соответствовать диаметру кабеля в гофре с небольшим запасом, чтобы кабель не выступал над уровнем штукатурки. После прорезания необходимо использовать строительный пылесос или тщательно вымести пыль из канавок. Далее сверлятся отверстия под подрозетники, которые должны сидеть плотно, не шатаясь. Я всегда проверяю глубину отверстий, чтобы корпус розетки не мешал последующей отделке стен.
Технология монтажа по этапам
Процесс установки электропроводки требует строгого соблюдения последовательности. Нарушение любого этапа может привести к плохому контакту или короткому замыканию. Инструкция по подключению электроплиты включает следующие шаги:
- Проектирование трассы от щитка (40 мин): Определяем кратчайший путь, избегая пересечений с водопроводными и газовыми трубами.
- Монтаж гофры и подрозетников (50 мин): Закрепляем гофрированную трубу в штробах с помощью дюбелей.
- Прокладка кабеля (60 мин): Аккуратно затягиваем медный кабель внутрь гофры, оставляя запас 15-20 см у розетки и щитка.
- Установка автоматического выключателя (30 мин): В распределительном щитке монтируем автомат, соответствующий сечению провода.
- Подключение заземляющего контура (40 мин): Соединяем желто-зеленую жилу с шиной заземления. Это критически важно для безопасности!
- Монтаж розетки или клеммника (45 мин): Устанавливаем силовую розетку или выполняем прямое подключение через винтовой клеммник.
- Проверка напряжения (15 мин): С помощью мультиметра убеждаемся, что на линии есть фаза, ноль и заземление.
- Финальное подключение плиты (30 мин): Подсоединяем провода плиты к клеммам устройства.
- Тестовый запуск (20 мин): Поочередно включаем все конфорки и проверяем работу духовки.
Во время монтажа я всегда использую уровень, чтобы трасса выглядела эстетично. Криво проложенная гофра под штукатуркой может создать лишнее напряжение на кабель, что крайне нежелательно. Также не забывайте про меры безопасности: работайте только при отключенном напряжении на вводном автомате и используйте защитные очки и перчатки.
Технические тонкости подключения
Существует несколько нюансов, которые часто упускают новички. Во-первых, температурный режим. Зона за плитой подвержена нагреву, поэтому кабель должен быть защищен гофрой, устойчивой к температурам. Во-вторых, вопрос выбора между розеткой и прямым подключением. Если плита очень мощная, я рекомендую прямое подключение через клеммник — это исключает лишнее сопротивление в контактах розетки. В-третьих, заземление должно быть выполнено безукоризненно. Без него при пробое на корпус вы рискуете получить удар током.
Ниже приведена таблица для правильного подбора параметров кабеля.
| Мощность плиты (кВт) | Рекомендуемое сечение (мм²) | Номинальный автомат (А) | Тип подключения |
|---|---|---|---|
| 3.5 | 2.5 | 16 | Розетка |
| 5.5 | 4 | 25 | Розетка/Клеммник |
| 7.0 | 6 | 32 | Клеммник |
| 8.5 | 10 | 40 | Клеммник |
| 11.0+ | 16 (3-фаза) | 50 | Клеммник |
Типичные промахи при работе
Даже опытные люди иногда допускают ошибки, которые потом приходится исправлять за большие деньги. Я выделил основные моменты, на которых чаще всего «срезаются» мастера-самоучки.
- Использование слишком тонкого кабеля (например, сечение 2.5 при нагрузке 7 кВт).
- Полное отсутствие заземляющего провода.
- Установка слишком слабого автомата, который будет выбивать при нагреве.
- Применение скруток вместо современных клеммников или сварки.
- Прокладка кабеля без гофры в штробах.
Я видел, как один мой знакомый решил сэкономить и использовал алюминиевый провод вместо медного. Через месяц после установки плиты место соединения в клеммнике просто оплавилось из-за высокого сопротивления алюминия. Никогда не экономьте на материале проводника!
Смета расходов на работы и материалы
Стоимость электромонтажа складывается из цены комплектующих и квалификации мастера. Если вы решите делать всё сами, вы сэкономите на работе, но рискуете потерять больше при ошибке. Ниже приведено сравнение затрат.
| Статья расходов | Количество | Цена (руб) | С мастером | Экономия | |
|---|---|---|---|---|---|
| Кабель ВВГнг 3х6 (15м) | 15 м | 2250 | 2250 | 2250 | — |
| Автоматика и УЗО | 1 компл. | 3500 | 3500 | 3500 | — |
| Расходники (гофра, клеммы) | 1 компл. | 1500 | 1500 | 1500 | — |
| Работа по монтажу | — | — | 0 | 7000 | 7000 |
| ИТОГО | — | — | 7250 руб | 14250 руб | 7000 руб |
Эксплуатация и обслуживание линии
После того как монтаж завершен, работа не заканчивается. Я рекомендую раз в год проводить визуальный осмотр розетки или клеммной коробки. Проверьте, нет ли признаков нагрева (потемнение пластика) или запаха горелой изоляции. Также полезно раз в год подтягивать винтовые зажимы в клеммниках, так как от термических циклов (нагрев-охлаждение) металл может немного «плыть», ослабляя контакт. Срок службы качественной медной изоляции при правильной эксплуатации составляет не менее 25-30 лет.
Способы подключения: сравнение вариантов
В зависимости от выделенной мощности на ваш объект, можно выбрать один из двух основных путей. Выбор зависит от того, насколько мощную технику вы планируете использовать.
- Однофазное подключение (220В):
- Простота монтажа;
- Подходит для стандартных плит до 7-8 кВт;
- Требует меньшего сечения кабеля;
- Доступно в большинстве квартир;
- Меньше расход материалов;
- Легко заменить автомат;
- Стандартный тип розеток.
- Трехфазное подключение (380В):
- Равномерное распределение нагрузки;
- Возможность подключения сверхмощных приборов;
- Снижение тока на каждой фазе;
- Идеально для загородных домов;
- Требует 5-жильного кабеля;
- Сложность в сборке щита;
- Необходимость трехфазного счетчика.
Сравнение этих вариантов наглядно представлено в таблице.
| Параметр | Однофазное (220В) | Трехфазное (380В) |
|---|---|---|
| Макс. нагрузка | До 8 кВт | Без ограничений (зависит от ввода) |
| Кол-во жил кабеля | 3 (фаза, ноль, земля) | 5 (3 фазы, ноль, земля) |
| Сложность работ | Низкая | Высокая |
| Стоимость материалов | Ниже | Выше |
Ответы на частые вопросы
Можно ли подключать электроплиту к обычной розетке?
Если мощность плиты превышает 3.5 кВт, обычная бытовая розетка начнет плавиться. Для мощных плит нужна специальная силовая розетка или прямое подключение.
Какое сечение кабеля выбрать для плиты 7 кВт?
Для такой нагрузки я рекомендую использовать медный кабель сечением не менее 6 мм².
Нужен ли отдельный автомат?
Да, обязательно. Плита — это мощный потребитель, и она должна иметь свою выделенную линию с собственным защитным устройством в щитке.
Что делать, если выбивает автомат при включении всех конфорок?
Это признак перегрузки. Либо автомат подобран слишком слабо, либо суммарная мощность приборов превышает возможности вашей сети. Нужно пересчитать нагрузку.
Можно ли использовать алюминиевый провод?
Нет. Алюминий имеет высокое сопротивление и склонен к окислению в местах контактов, что ведет к перегреву. Только медь!
Зачем нужно УЗО?
УЗО защищает людей от поражения электрическим током при случайном прикосновении к токоведущим частям или при утечке тока на корпус прибора.
Как проверить заземление?
Самый простой способ — использовать мультиметр. Нужно измерить напряжение между фазой и заземлением, а затем между нулем и заземлением. Показатели должны быть близки к 220В и 0-2В соответственно.
