Проектирование системы электроснабжения требует предельной точности. Ошибка в расчетах нагрузок может привести к перегреву кабеля или выходу из строя дорогой электроники. Сложность проекта возрастает в разы при внедрении умного дома, а стоимость работ часто составляет значительную часть бюджета ремонта. Грамотно реализованная умная электропроводка и автоматизация освещения обеспечат комфорт и безопасность жилья на долгие годы.
Что нужно знать перед началом
Прежде чем покупать материалы, оцените масштаб предстоящих работ. Электромонтаж — это не только провода, но и строгое соблюдение норм ПУЭ (Правил устройства электроустановок). Если у вас нет базовых навыков работы с инструментом, лучше привлечь специалиста, так как ошибки здесь стоят слишком дорого. Планируйте время с запасом: монтаж электрики в новостройке может занять от нескольких дней до пары недель в зависимости от количества сценариев автоматизации. Важно заранее определить, где будут находиться основные узлы управления, чтобы не пришлось штробить стены повторно.
Необходимые материалы
Качественный подбор комплектующих определяет долговечность всей системы. Я всегда советую не экономить на кабеле, ведь замена спрятанной в стену трассы обойдется в разы дороже.
- Медный кабель ВВГнг (основной материал для линий);
- Автоматические выключатели (для защиты групп потребителей);
- Умные реле (для интеграции в систему автоматизации);
- Датчики движения и освещенности (для сценариев);
- Подрозетники (основа для установки розеток и выключателей);
- Гофра ПВХ (защита кабеля в штробах);
- Монтажные коробки (для соединений);
- Распределительный щит (центр управления нагрузками);
| Наименование | Рекомендуемый расход | Средняя цена |
|---|---|---|
| Кабель ВВГнг 3х2.5 | 100 м | 8 500 руб. |
| Автоматический выключатель | 12 шт. | 5 400 руб. |
| Умное реле (Zigbee/Wi-Fi) | 6 шт. | 9 000 руб. |
| Датчик движения | 4 шт. | 4 800 руб. |
| Гофра ПВХ 16 мм | 50 м | 1 800 руб. |

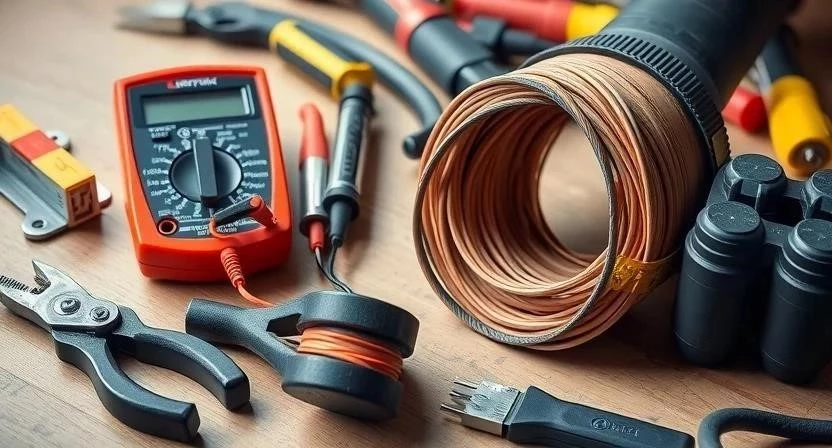

Необходимые инструменты
Для работы потребуется как профессиональный электроинструмент, так и расходные материалы. Если планируете делать всё самостоятельно, некоторые позиции выгоднее взять в аренду.
- Стриппер (для аккуратного снятия изоляции);
- Мультиметр (проверка напряжения и целостности цепи);
- Перфоратор (сверление отверстий под подрозетники);
- Штроборез (создание ровных каналов в стенах);
- Набор отверток (шлицевые и крестовые);
- Индикатор напряжения (безопасность превыше всего);
- Уровень (для ровной установки коробок);
| Инструмент | Назначение | Приоритетность |
|---|---|---|
| Стриппер | Зачистка жил | Обязательно |
| Мультиметр | Замеры параметров | Обязательно |
| Перфоратор | Монтаж отверстий | Обязательно |
| Штроборез | Прокладка трасс | Желательно |
| Индикатор | Поиск фазы | Обязательно |
Подготовка помещения
Начинайте с полной очистки стен от старой отделки и мусора. Разметьте будущие точки освещения и розетки, используя лазерный уровень — это гарантирует симметрию. Обязательно защитите окна и мебель пленкой, так как пыли при штроблении будет очень много. Организуйте рабочее пространство так, чтобы доступ к щитку был свободным.
Подготовка поверхности
Процесс начинается с нанесения разметки согласно схеме. Затем необходимо выполнить штробление стен под будущие кабельные трассы. Используйте штроборез с пылесосом, чтобы минимизировать загрязнение. После прокладки каналов важно тщательно очистить их от строительной пыли и мелких крошек. Проверьте глубину каждой штробы: кабель в гофре должен лежать достаточно глубоко, чтобы слой штукатурки над ним был не менее 10 мм. Сверлите отверстия под подрозетники с помощью перфоратора, соблюдая глубину, указанную в паспорте изделия.
Пошаговая инструкция
Соблюдайте последовательность действий, чтобы избежать переделок. Я однажды забыл про заземление на этапе планирования, и это стоило мне недели переделок.
- Составление схемы электропроводки и сценариев автоматизации (4-6 ч).
- Монтаж подрозетников и распределительных коробок (3-5 ч).
- Прокладка кабельных линий в гофре (6-8 ч).
- Сборка и установка электрического щита (4-5 ч).
- Подключение базового освещения и розеток (5-7 ч).
- Установка модулей автоматизации: реле, контроллеры (3-4 ч).
- Монтаж датчиков движения и освещенности (2-3 ч).
- Подключение умных выключателей и диммеров (2-3 ч).
- Тестирование каждой линии под нагрузкой (2 ч).
- Настройка программного обеспечения и сценариев управления (3-5 ч).
- Финальная проверка безопасности и заземления (2 ч).
При выполнении работ всегда соблюдайте правила безопасности:
- Используйте защитные перчатки;
- Наденьте защитные очки при штроблении;
- Используйте респиратор для защиты от пыли;
- Обеспечьте проветривание при работе с химией;
- Всегда отключайте питание перед началом работ;
- Соблюдайте правила работы на высоте;
- Проверяйте отсутствие напряжения индикатором.

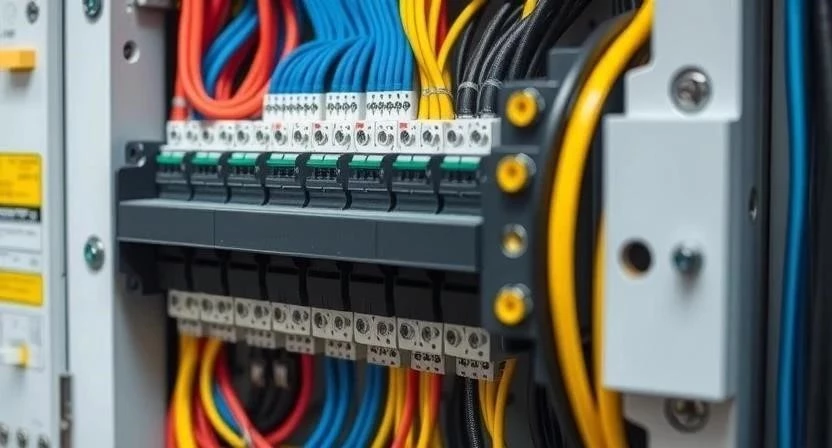

Когда я монтировал первый щит, я понял, насколько важна аккуратность укладки проводов. Хаос внутри коробки — это не только некрасиво, но и опасно из-за перегрева.
Важные нюансы
Тщательно выбирайте сечение кабеля: для розеток обычно берут 2.5 мм², для освещения достаточно 1.5 мм². Помните о совместимости протоколов: если вы выбрали Zigbee, все датчики должны поддерживать этот стандарт. Электромагнитные помехи от силовых кабелей могут мешать работе беспроводной автоматики, поэтому старайтесь разносить силовые и сигнальные линии. Температурный режим в щитке должен быть стабильным, чтобы избежать преждевременного старения компонентов.
Частые ошибки
Многие новички допускают ошибки в расчете нагрузки, из-за чего автоматы срабатывают постоянно. Отсутствие заземления — критическая ошибка, ведущая к риску поражения током. Неправильный выбор автоматики (например, использование дешевых реле без защиты от скачков) быстро выведет систему из строя. Плохой контакт в клеммах или скрутках — причина большинства пожаров. Я помню, как обнаружил оплавленный провод из-за плохо затянутого контакта в одной из розеток.
Расчет стоимости
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Кабель и расходники | 1 комплект | 12 000 руб. | 12 000 руб. |
| Автоматика и реле | 1 комплект | 15 000 руб. | 15 000 руб. |
| Работа мастера | 1 услуга | 25 000 руб. | 25 000 руб. |
| С мастером | 52 000 руб. | ||
| Своими руками | 27 000 руб. |
Уход после завершения
После монтажа не оставляйте систему без внимания. Периодически проверяйте затяжку контактов в распределительном щите, так как со временем они могут ослабнуть. Регулярно обновляйте программное обеспечение контроллеров для исправления ошибок и получения новых функций. Срок службы качественной автоматики составляет около 10-15 лет, но соблюдение правил эксплуатации продлит этот период.
Альтернативные варианты
Выбор между проводной и беспроводной системой зависит от вашего бюджета и стадии ремонта.
| Тип системы | Стабильность | Сложность монтажа | Цена |
|---|---|---|---|
| Проводная (KNX) | Высокая | Высокая | Высокая |
| Беспроводная (Zigbee) | Средняя | Низкая | Низкая |
| Wi-Fi решения | Средняя | Низкая | Средняя |
Когда я настраивал сценарии освещения, я понял, что Zigbee гораздо удобнее для частного дома, чем попытки проложить километры управляющих проводов.
FAQ
Можно ли автоматизировать старую проводку?
Да, но это возможно только с помощью беспроводных модулей. Если вы хотите полноценную систему, старую проводку нужно полностью заменить.
Какой кабель выбрать?
Оптимальный вариант — медный кабель марки ВВГнг.
Нужен ли отдельный нейтральный провод для умного выключателя?
Да, большинство умных выключателей требуют наличия «нуля» для стабильной работы контроллера.
Как защитить систему от скачков напряжения?
Установите в щиток реле напряжения и качественные автоматические выключатели.
Обязательно ли заземление?
Да, это базовое требование электробезопасности.
Что лучше: Zigbee или Wi-Fi?
Zigbee лучше подходит для умного дома, так как создает свою сеть и не нагружает роутер.
Как сэкономить на автоматизации?
Начинайте с постепенного внедрения: сначала освещение, затем управление приборами.
