Замена электрощита в квартире

Старая электропроводка часто не выдерживает нагрузки современных бытовых приборов, что приводит к перегреву контактов и риску возгорания. Процесс монтажа новой системы требует высокой точности, а ошибки могут привести к короткому замыканию или выходу из строя дорогой техники. Качественная замена электрощита в квартире занимает от 4 до 8 часов и требует подбора надежной автоматики под текущую мощность сети. Правильно установленный узел гарантирует безопасность жильцов и стабильную работу всех электроприборов.

Что нужно знать перед началом работ

Прежде чем приступать к демонтажу, необходимо провести тщательную оценку технического состояния всей сети. Я советую проверить, выдерживают ли существующие кабели нагрузку от мощных потребителей, таких как электроплиты или кондиционеры. Важно понимать, что для выполнения работ требуются базовые навыки работы с электричеством и знание правил техники безопасности. Заранее рассчитайте время: монтаж может затянуться из-за сложности разводки. Также я рекомендую согласовать временное отключение электричества в подъезде с вашей управляющей компанией, чтобы избежать конфликтов с соседями.

Что понадобится для сборки нового щита

Для создания надежной системы вам потребуется качественный комплект комплектующих. Я всегда подбираю оборудование проверенных брендов, так как от этого зависит долговечность всей системы.

• Корпус щита (пластиковый или металлический);
• Автоматический выключатель (разных номиналов);
• УЗО (устройство защитного отключения);
• Дифференциальный автомат;
• Шина заземления;
• Шина нулевая;
• Провода (кабель ВВГнг);
• Наконечники для проводов;
• Гребенчатая шина для соединения автоматов;
• Маркировочные наклейки;
• Гофротруба для защиты кабеля;

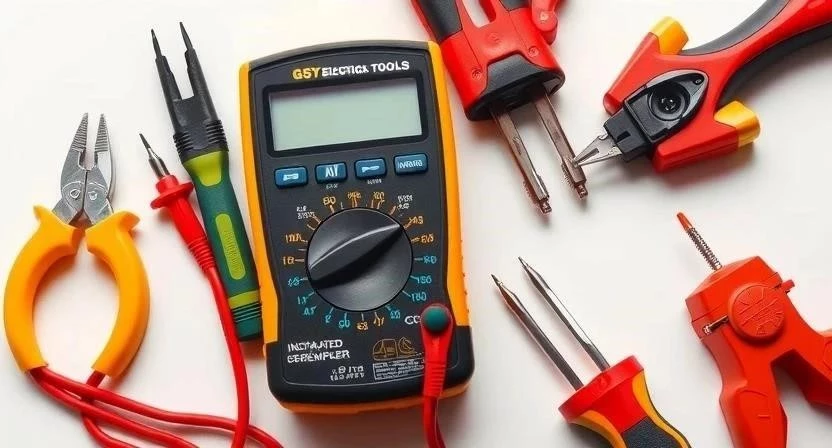

Инструментарий для электромонтажа

Качественный инструмент напрямую влияет на скорость и качество соединений. Без него невозможно добиться плотной затяжки контактов, что критично для предотвращения нагрева.

• Набор отверток (шлицевые и крестовые);
• Стриппер для снятия изоляции;
• Мультиметр для проверки напряжения;
• Пресс-клещи для обжима наконечников;
• Индикаторная отвертка;
• Уровень для установки корпуса;
• Пассатижи и бокорезы;
• Перфоратор для монтажа;

Я рекомендую использовать только инструменты с качественной изоляцией рукояток, чтобы минимизировать риск поражения током.

Организация рабочего пространства

Перед началом работ нужно обеспечить свободный доступ к месту установки щитка. Уберите все лишние предметы, которые могут мешать передвижению или стать препятствием при работе. Защитите окружающие поверхности, мебель и пол полиэтиленовой пленкой, так как при демонтаже старого оборудования будет много строительной пыли. Также крайне важно организовать хорошее освещение, используя переносные лампы или прожекторы, чтобы видеть каждый контакт.

Подготовка места установки

Первым делом необходимо полностью демонтировать старый щиток и аккуратно извлечь из него все провода. После этого я тщательно очищаю нишу в стене или саму поверхность от пыли, крошек и старой штукатурки. Важно проверить состояние входящего кабеля: если изоляция выглядит оплавленной или хрупкой, ее нужно заменить. Если место установки неровное, я предварительно выравниваю его или использую специальные подрозетники для обеспечения плотного прилегания корпуса.

Как правильно заменить щиток: пошаговый процесс

Соблюдение последовательности действий гарантирует, что система будет работать без сбоев.

1. Полное обесточивание линии. Первым делом необходимо отключить питание на вводном автомате в подъезде. Я всегда проверяю отсутствие напряжения мультиметром на каждом проводе, прежде чем касаться их руками. (15 мин)
2. Маркировка существующих проводов. Прежде чем отсоединять старые провода, наклейте на них бирки или используйте цветной скотч. Я всегда помечаю фазу, ноль и заземление отдельно, чтобы не запутаться при сборке новой схемы. (30 мин)
3. Демонтаж старого оборудования. Аккуратно вынимайте старые автоматы и шины, стараясь не повредить вводной кабель. (40 мин)
4. Установка нового корпуса. Закрепите корпус щита в нише или на стене. Используйте уровень, чтобы щиток висел идеально ровно. (30 мин)
5. Монтаж DIN-реек и шин. Установите направляющие, на которых будут держаться автоматы, а также нулевую и заземляющую шины. (40 мин)
6. Установка вводного автомата и УЗО. Сначала монтируются самые крупные элементы, которые защищают всю квартиру. (30 мин)
7. Распределение потребителей по группам. Разделите линии: отдельно освещение, отдельно розетки, отдельно мощная техника (плита, стиральная машина). (30 мин)
8. Подключение автоматов. Соедините провода с клеммами автоматических выключателей. (40 мин)
9. Монтаж соединительных перемычек. Используйте гребенчатую шину для надежного соединения фазных контактов автоматов. (30 мин)
10. Проверка затяжки всех контактов. Пройдитесь по каждому винту еще раз. Я лично проверяю затяжку каждого соединения, так как плохой контакт — главная причина пожаров. (20 мин)
11. Тестовое включение. Включите питание и проверьте каждую линию отдельно, убедившись, что напряжение в норме. (30 мин)
12. Финальная маркировка. Закройте щиток и наклейте подписи на каждый автомат, чтобы было понятно, какая группа за что отвечает. (20 мин)

Технические нюансы и правила монтажа

При работе крайне важно соблюдать нормы ПУЭ (Правил устройства электроустановок). Температурный режим в помещении должен быть сухим, так как избыточная влажность провоцирует коррозию контактов. Обязательно подбирайте сечение провода в строгом соответствии с номиналом автомата: например, для розеток используется кабель 2.5 мм², а для освещения — 1.5 мм². Также я советую использовать оборудование одного бренда, чтобы обеспечить полную совместимость модулей и гребенчатых шин.

Типичные ошибки при монтаже

Многие новички совершают критические ошибки, которые проявляются уже через месяц эксплуатации.

1. Неправильный подбор номинала автомата. Если поставить слишком мощный автомат на тонкий провод, провод сгорит раньше, чем сработает защита.
2. Плохой контакт в клеммах. Недотянутый винт вызывает нагрев, который плавит пластик.
3. Отсутствие заземления. Это лишает систему защиты от удара током.
4. Перегрузка одной фазы. Неравномерное распределение нагрузки может привести к выбиванию вводного автомата.
5. Отсутствие УЗО в «мокрых» зонах. Ванная и кухня требуют обязательной защиты от утечек тока.
6. Использование дешевых компонентов. Несертифицированные автоматы могут не сработать при коротком замыкании.
7. Забытая маркировка. Без нее поиск неисправной линии превращается в мучение.

Я однажды столкнулся с ситуацией, когда клиент жаловался на запах гари: оказалось, он установил автомат на 25А на старую проводку, которая рассчитана максимум на 16А.

Смета на замену электрощита

Стоимость работ зависит от сложности схемы и количества групп. Ниже приведено сравнение затрат.

Экономия при самостоятельном монтаже составляет около 5000 рублей, но помните, что цена ошибки в электрике слишком высока.

Обслуживание после завершения

После того как щиток установлен, работа не заканчивается. Я рекомендую проводить регулярную проверку затяжки винтов в клеммах — раз в полгода это полезная процедура, так как металл имеет свойство немного «плыть» под нагрузкой. Также обязательно раз в полгода нажимайте кнопку «Тест» на УЗО, чтобы убедиться, что механизм срабатывания не заклинило. При правильном уходе современные компоненты служат 15-20 лет.

Варианты исполнения щитка

Существует два основных способа монтажа: открытый и скрытый. Открытый вариант проще в установке и обслуживании, его часто используют в технических помещениях. В жилых комнатах предпочтительнее скрытый монтаж, когда щит прячется в нишу в стене. Вместо старых методов скруток всегда используйте современную модульную систему. Для продвинутых пользователей существуют умные щиты, позволяющие контролировать потребление энергии через смартфон.

Часто задаваемые вопросы

Можно ли менять щиток без отключения всего подъезда?
Да, это возможно, если вы отключаете только вводной автомат в своей квартире, но для работ на линии между щитком и общедомовым оборудованием потребуется помощь электрика из УК.

Какой номинал автомата ставить на розетки?
Стандартным решением для розеточных групп является автоматический выключатель на 16 Ампер при использовании кабеля сечением 2.5 мм².

Нужно ли менять проводку при замене щитка?
Если проводка старая (алюминиевая), то замена только щитка даст лишь временный эффект. Я настоятельно рекомендую обновлять и кабели, чтобы новая автоматика работала эффективно.

Что лучше: УЗО или Дифавтомат?
Дифференциальный автомат совмещает функции УЗО и обычного автомата. Это компактнее, но УЗО в паре с обычным автоматом часто надежнее и дешевле при сборке сложной схемы.

Сколько служит современный электрощит?
При соблюдении норм нагрузки и регулярном осмотре качественные компоненты служат от 15 до 20 лет.

Нужно ли согласовывать замену щитка с электросетью?
Если вы меняете только внутреннюю часть квартиры, согласование не требуется. Но если меняется вводной кабель или вводной автомат, это обязательно нужно согласовать с управляющей организацией.

Почему греются автоматы в новом щитке?
Основные причины: плохая затяжка контактов, использование слишком тонких проводов или перегрузка линии мощными приборами.

Можно ли ставить пластиковый щит в бетонную стену?
Да, если корпус щита предназначен для скрытого монтажа и имеет соответствующий класс защиты от пыли и влаги.
