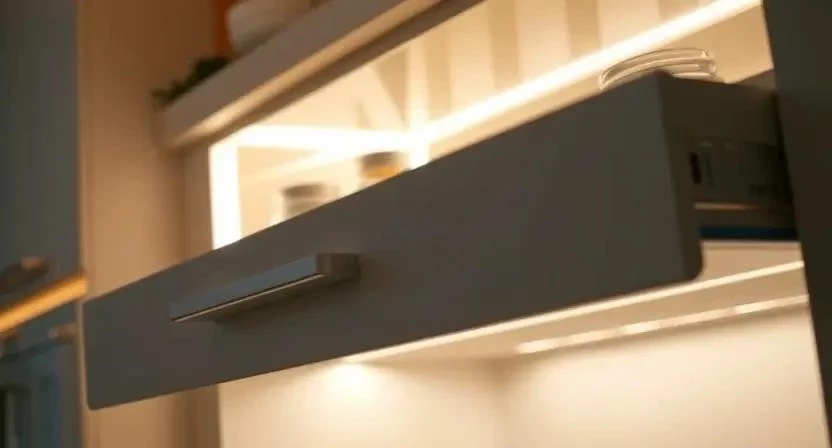

Монтаж подсветки в выдвижные ящики избавляет от необходимости включать основной свет при поиске столовых приборов. Работа занимает около 4-5 часов и обходится в 2500–4000 рублей при самостоятельном выполнении. Правильно подобранное освещение для кухонных ящиков с датчиком делает интерьер функциональным и современным. Процесс требует базовых навыков работы с электрикой и аккуратности при сверлении мебели.
- Подготовка к работе и оценка сложности
- Материалы для реализации проекта
- Инструментарий мастера
- Организация рабочего пространства
- Подготовка поверхностей под монтаж
- Пошаговая инструкция по установке
- Технические нюансы и специфика
- Типичные ошибки новичков
- Расчет стоимости и экономия
- Безопасность при проведении работ
- Эксплуатация и уход
- Альтернативные способы освещения
- Ответы на часто задаваемые вопросы
Подготовка к работе и оценка сложности
Я всегда советую делать такой монтаж до того, как ящики окончательно забьют кастрюлями и посудой. Сложность задачи средняя. Вам не нужно быть дипломированным электриком, достаточно уметь пользоваться шуруповертом и соединять провода. Весь процесс можно разбить на несколько этапов, чтобы не превратить кухню в склад инструментов.
Материалы для реализации проекта

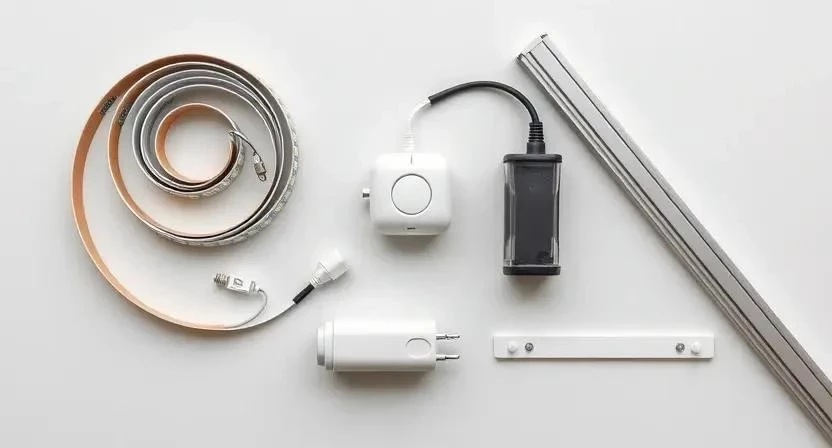

Для качественного результата важно подобрать совместимые компоненты. Если взять блок питания меньшей мощности, чем требует лента, он просто сгорит через неделю. Я рекомендую использовать алюминиевый профиль, так как он отводит тепло и защищает светодиоды от механических повреждений.
- Светодиодная лента (12V или 24V, IP44 для влагозащиты)
- Блок питания (с запасом мощности 20%)
- Датчик открывания (геркон или концевой выключатель)

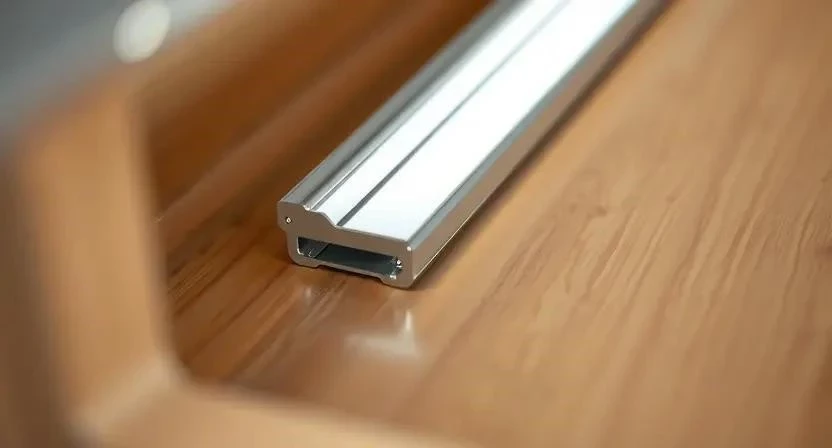

- Алюминиевый профиль с матовым рассеивателем
- Провод медный многожильный (сечение 0.5–0.75 мм²)
- Термоусадочные трубки для изоляции
- Коннекторы для бесспайного соединения
- Двусторонний скотч (высокой адгезии)
- Саморезы по ДСП (3.5х16 мм)
| Материал | Расход на 1 ящик | Средняя цена за ед. | |
|---|---|---|---|
| Светодиодная лента | 0.6 м | 400 руб/м | 240 |
| Датчик открывания | 1 шт | 250 руб/шт | 250 |
| Блок питания (на 3-5 ящиков) | 0.2 шт | 900 руб/шт | 180 |
| Алюминиевый профиль | 0.6 м | 500 руб/м | 300 |
| Провод ПВС | 1.5 м | 40 руб/м | 60 |
Инструментарий мастера
Использование правильного инструмента сокращает время работы вдвое. Вместо обычного ножа для зачистки проводов лучше взять стриппер — так вы не повредите жилы. Для обезжиривания поверхности идеально подходит изопропиловый спирт, он быстро испаряется и не оставляет разводов.
- Ножницы (для резки ленты строго по меткам)
- Стриппер или зачистной нож
- Отвертка крестовая (PH2)
- Дрель или шуруповерт (с тонким сверлом 4-6 мм)
- Обезжириватель (спирт или бензин «Калоша»)
- Строительный уровень
- Мультиметр (для проверки напряжения)
| Инструмент | Назначение | Статус |
|---|---|---|
| Шуруповерт | Сверление отверстий и крепление профиля | Обязательно |
| Стриппер | Снятие изоляции с проводов | Желательно |
| Мультиметр | Проверка работоспособности схемы | Желательно |
| Обезжириватель | Подготовка поверхности под скотч | Обязательно |
| Уровень | Разметка прямой линии монтажа | Желательно |
Организация рабочего пространства
Сначала я выгребаю всё содержимое из ящиков. Посуда, ложки и вилки только мешают и могут поцарапать поверхности. Пол застилаю плотной пленкой, чтобы мелкая стружка от сверления не разлетелась по всей кухне. Освещение в рабочей зоне должно быть максимально ярким, чтобы видеть каждую точку разметки.
Подготовка поверхностей под монтаж
Стенки выдвижных ящиков часто покрыты тонким слоем кухонного жира, даже если они выглядят чистыми. Тщательно протираю их тряпкой с обезжиривателем. Это критический момент: если пропустить очистку, лента или профиль отклеятся через пару недель из-за плохой адгезии. Проверяю ровность поверхности пальцем. Если нахожу заусенцы или выступы от саморезов, аккуратно убираю их мелкой шкуркой.
Пошаговая инструкция по установке
Монтаж требует последовательности. Не спешите клеить ленту, пока не проверили всю электрическую цепь.
- Выбор схемы размещения (15 мин). Определяю, где будет располагаться лента (сбоку или спереди) и где скрою блок питания.
- Разметка мест крепления (20 мин). С помощью уровня отмечаю линию установки профиля и точку крепления датчика.
- Монтаж профиля (30 мин). Прикручиваю алюминиевый профиль саморезами или фиксирую на усиленный скотч.
- Нарезка и вклейка ленты (30 мин). Режу ленту строго по медным контактам, вклеиваю её в профиль и закрываю рассеивателем.
- Установка датчика открывания (20 мин). Монтирую концевик или геркон так, чтобы при открытии ящика цепь замыкалась.
- Подключение к блоку питания (40 мин). Соединяю провода ленты и датчика с БП, соблюдая полярность.
- Прокладка кабеля (40 мин). Протягиваю провода через отверстия в мебели, используя пластиковые стяжки.
- Фиксация проводов (30 мин). Укладываю кабель так, чтобы он не перетирался о направляющие ящика.
- Тестовый запуск (15 мин). Включаю питание и проверяю, загорается ли свет при открытии.
- Финальная проверка (15 мин). Убеждаюсь в надежности всех контактов и отсутствии люфтов в профиле.
Однажды я забыл проверить полярность датчика перед окончательной сборкой, и свет горел постоянно. Теперь я всегда тестирую схему «на столе», прежде чем прикручивать что-либо к мебели.
| Этап | Время | Особенности |
|---|---|---|
| Разметка | 35 мин | Использовать уровень |
| Монтаж профиля | 30 мин | Соблюдать зазоры |
| Работа с лентой | 30 мин | Резка только по меткам |
| Электрика | 80 мин | Изоляция термоусадкой |
| Тестирование | 30 мин | Проверка всех циклов |
Технические нюансы и специфика
На кухне часто меняется температура и повышается влажность. Поэтому я ставлю ленту с индексом защиты IP44 или IP65. Клей на двустороннем скотче застывает полностью в течение 24 часов, хотя светить подсветка начинает сразу. Важно помнить: мощность блока питания должна быть на 15-20% выше суммарного потребления всех лент, чтобы избежать перегрева.
Типичные ошибки новичков
Многие пытаются сэкономить на проводах или датчиках, что приводит к поломкам через месяц эксплуатации.
- Покупка слишком дешевого блока питания (гудит и быстро выходит из строя).
- Использование обычного канцелярского скотча вместо специализированного монтажного.
- Плохая пайка или слабый зажим проводов в коннекторах (свет начинает мерцать).
- Прокладка кабеля в зоне трения о ролики направляющих (провод перетирается).
- Переполярность при подключении светодиодов (лента просто не загорится).
Помню случай, когда клиент проложил провод прямо под механизм выдвижения. Через две недели провод перетерся, произошло короткое замыкание, и пришлось разбирать весь нижний модуль кухни.
Расчет стоимости и экономия
Самостоятельный монтаж позволяет существенно сэкономить, так как основная часть затрат при вызове мастера — это работа.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 2500 | 2500 | 0 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Расходники (стяжки, скотч) | 200 | 500 | 300 |
| Доставка материалов | 300 | 500 | 200 |
| 3000 | 6500 | 3500 |
Безопасность при проведении работ
Электричество не прощает ошибок. Перед началом любых манипуляций с проводами полностью обесточьте линию в электрощите. При сверлении ДСП обязательно используйте защитные очки, чтобы мелкая стружка не попала в глаза. При работе с припоем обеспечьте хорошее проветривание помещения, чтобы не вдыхать вредные пары флюса.
Эксплуатация и уход
Плафоны профилей периодически протираю сухой микрофиброй, так как пыль приглушает яркость света. Раз в год проверяю, не разболтались ли винты на датчике открывания. Качественные светодиоды служат до 15 лет, если блок питания работает в штатном режиме без перегрузок. Пользоваться ящиками можно сразу после завершения монтажа.
Альтернативные способы освещения
Если вы не хотите сверлить мебель или тянуть провода, существуют беспроводные решения. Это компактные лампы на батарейках или аккумуляторах с магнитным креплением. Они устанавливаются за минуту, но имеют существенный минус — необходимость регулярной подзарядки каждые 1-2 месяца. Проводное освещение выигрывает по яркости, стабильности и сроку службы.
| Параметр | Проводное (лента) | Беспроводное (аккум) | |
|---|---|---|---|
| Яркость | Высокая | Средняя | Лента лучше |
| Монтаж | Сложный | Очень простой | Аккум быстрее |
| Обслуживание | Не требуется | Зарядка/замена батарей | Лента удобнее |
| Срок службы | 10+ лет | 2-3 года | Лента надежнее |
| Стоимость | Средняя | Низкая | Аккум дешевле |
Ответы на часто задаваемые вопросы
Как выбрать датчик? Для легких ящиков подойдет магнитный геркон, для тяжелых и глубоких — механический концевой выключатель.
Какая лента ярче? Выбирайте ленту с бóльшим количеством светодиодов на метр (например, 120 led/m вместо 60 led/m).
Нужно ли сверлить мебель? Да, для прокладки кабеля от ящика к блоку питания потребуются технологические отверстия.
Как скрыть провода? Используйте пластиковые кабель-каналы или укладывайте провод вдоль задней стенки ящика, фиксируя его стяжками.
Можно ли использовать ленту на 220V? Категорически нет. Она слишком толстая, опасна в ограниченном пространстве и требует громоздкого драйвера.
Что делать, если свет мерцает? Проверьте надежность контактов в коннекторах и убедитесь, что блок питания не перегружен.
Подойдет ли обычный выключатель? Можно, но это неудобно — придется каждый раз нажимать кнопку вручную.
Сам я использую комбинацию из алюминиевого профиля и геркона. Это дает самый эстетичный результат: свет включается мгновенно, а все технические детали полностью скрыты от глаз.
