Байпас для полотенцесушителя: схема установки и назначение

Замена или ремонт полотенцесушителя в многоквартирном доме часто превращается в проблему из-за необходимости перекрывать весь стояк горячего водоснабжения. Установка обводной перемычки решает эту задачу раз и навсегда, позволяя обслуживать прибор без участия сантехников из УК. Работа относится к среднему уровню сложности и занимает от 4 до 6 часов активного времени. Расходы на качественные комплектующие составят около 3 500–5 500 рублей, что значительно дешевле вызова аварийной бригады в случае протечки. Понимая, как устроен байпас для полотенцесушителя: схема установки и назначение которого описаны ниже, вы обеспечите безопасность своей квартиры и комфорт соседей.

Предварительная оценка и подготовка к работе

Прежде чем браться за инструменты, я всегда оцениваю состояние общедомового стояка. Если трубы старые и ржавые, лучше дождаться их плановой замены. Оптимальное время для монтажа — период летнего отключения горячей воды или отопления, когда система пуста. Вам потребуются базовые навыки работы с полипропиленом или металлопластиком. Помните, что в многоэтажках давление может достигать 6–8 атмосфер, поэтому герметичность соединений стоит на первом месте. Я планирую такие работы на утро буднего дня, чтобы в случае форс-мажора быстро вызвать дежурного мастера.

Выбор необходимых материалов

Для надежной системы я рекомендую использовать армированный полипропилен (PP-R), так как он выдерживает высокие температуры и давление. Металлические трубы сложнее в монтаже своими руками. Расход материалов зависит от удаленности полотенцесушителя от стояка, но обычно хватает 2–3 метров трубы. Покупать комплектующие лучше в крупных строительных гипермаркетах, где можно проверить сертификаты качества на запорную арматуру.

Список необходимых материалов:

• Труба полипропиленовая армированная (диаметр 25 или 32 мм) — 2-3 метра.
• Шаровые краны с американкой (латунные) — 2 штуки.
• Тройники полипропиленовые — 2 штуки.
• Муфты комбинированные с внутренней резьбой — 2 штуки.
• Уголки (колена) 90 градусов — 4-6 штук.
• ФУМ-лента или сантехническая нить (лучше брать проверенный тангит).
• Клипсы для крепления труб к стене — 4-5 штук.
• Силиконовый герметик для сантехнических узлов.

Таблица материалов для стандартного монтажа:

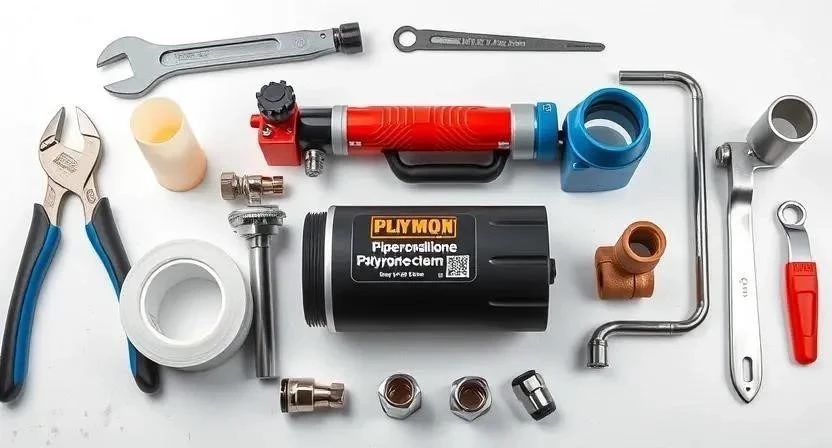

Инструментарий для качественного монтажа

Без специального оборудования собрать герметичный узел не получится. Если вы не планируете заниматься сантехникой постоянно, сварочный аппарат для труб можно взять в аренду на сутки. Я всегда проверяю состояние насадок на «утюге» — они должны быть чистыми, без остатков пластика, иначе соединение будет слабым.

Таблица инструментов и их назначения:

Подготовка рабочего пространства

В ванной комнате обычно тесно, поэтому я первым делом выношу всё лишнее: корзину для белья, полки, зеркала. Стены и пол в зоне сварки нужно закрыть плотным картоном или негорючим материалом, так как капли расплавленного пластика могут испортить кафель. Организуйте хорошее освещение, желательно использовать переносной прожектор. Весь строительный мусор, обрезки старых труб и упаковку лучше сразу складывать в плотные мешки, чтобы не спотыкаться в процессе работы.

Подготовка поверхностей и труб

Старые металлические трубы часто покрыты слоями краски и ржавчины. Их нужно зачистить до чистого металла в местах будущих соединений. Я использую металлическую щетку или наждачную бумагу. Важно проверить точки подключения: они должны быть выровнены по горизонтали и вертикали. Если стояк имеет отклонения, придется корректировать их за счет фитингов. Также я обязательно проверяю герметичность основного запорного вентиля на вводе в квартиру, чтобы во время резки труб не случилось потопа.

Пошаговая технология монтажа

Процесс требует внимательности и соблюдения тайминга при пайке. Я всегда делаю «сухую» примерку всех деталей перед тем, как включать сварочный аппарат. Это помогает избежать ошибок с направлением отводов.

1. Перекрытие стояка. Согласуйте время с УК и убедитесь, что вода полностью перекрыта и сброшена из системы.
2. Слив остатков воды. Открутите нижнюю заглушку или старый кран, подставив таз. В системе всегда остается 2–5 литров теплоносителя.
3. Демонтаж старого оборудования. С помощью болгарки или ножовки по металлу удалите старые отводы, оставив ровные участки для нарезания резьбы или установки переходников.
4. Нарезка резьбы (если нужно). На металлических трубах стояка нарезаю резьбу леркой для перехода на полипропилен.
5. Установка первых муфт. Накручиваю комбинированные муфты на стояк, используя нить для герметизации.
6. Впайка тройников. Это ключевой момент. Тройники должны смотреть строго друг на друга для установки перемычки. Время нагрева для 25-й трубы — 7 секунд.

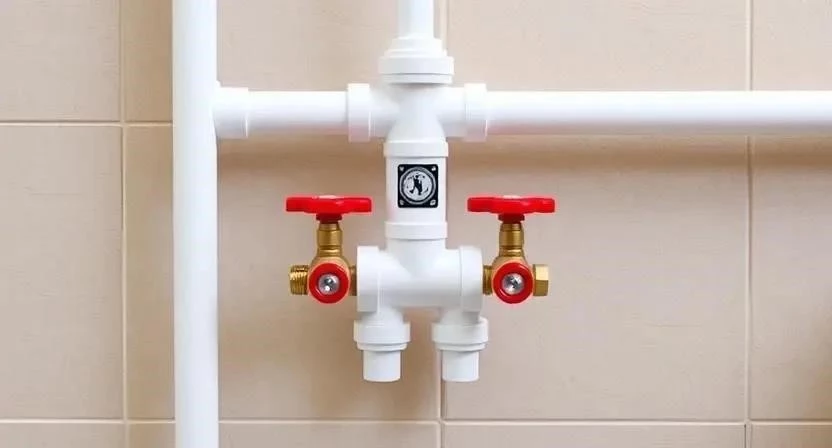

7. Монтаж перемычки (байпаса). Впаиваю отрезок трубы между тройниками. Это и есть наш обводной путь.

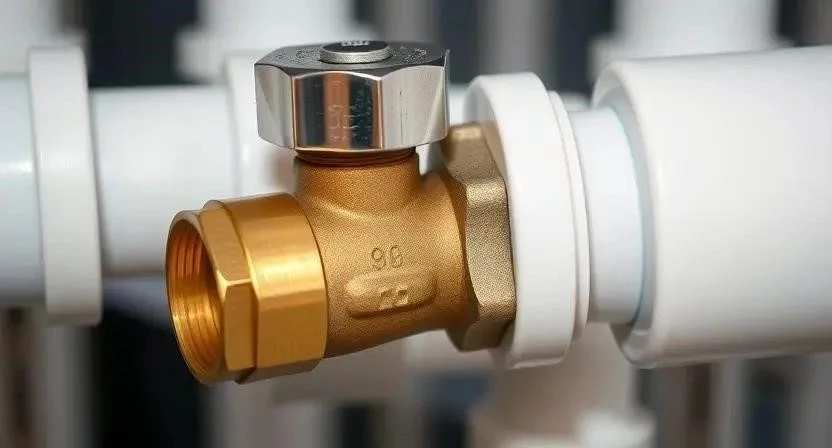

8. Установка запорных кранов. На отводы тройников, идущие к полотенцесушителю, устанавливаю шаровые краны. Я предпочитаю модели с «американкой» для легкого демонтажа.

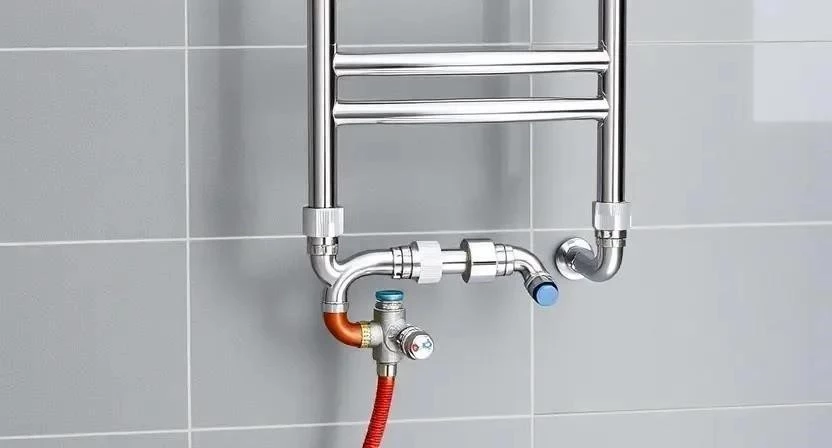

9. Подключение полотенцесушителя. Соединяю краны с прибором с помощью труб или гибких подводок, соблюдая соосность.
10. Проверка соединений. Визуально осматриваю каждый стык на наличие наплывов пластика и перекосов.
11. Заполнение системы. Плавно открываю краны, следя за возможными протечками. Сначала открываю байпас, затем — краны на прибор.

Таблица этапов работ и времени:

Пример из опыта: Однажды я поспешил и начал паять трубы, когда в них еще оставалась вода. В итоге стык получился «холодным» и потек через два дня. Теперь я всегда тщательно просушиваю внутреннюю часть трубы бумажным полотенцем перед сваркой.

Важные технологические нюансы

Температура в помещении при работе с полипропиленом должна быть не ниже +5 градусов, иначе пластик становится хрупким. Оптимально — комнатная температура. Если вы используете резьбовые герметики (анаэробные), помните, что время их первичного застывания составляет 15–30 минут, а полная нагрузка возможна через 2 часа. При стыковке металла и пластика я всегда использую муфты с толстыми стенками, так как у них разный коэффициент теплового расширения. Правильное расположение кранов — ручками наружу, чтобы в узком коробе их можно было легко повернуть в экстренной ситуации.

Распространенные ошибки новичков

Самая частая ошибка — установка крана непосредственно на саму перемычку (байпас). В многоквартирных домах это запрещено, так как перекрытие этого крана может нарушить циркуляцию воды по всему стояку. Также новички часто перетягивают резьбовые соединения, что приводит к микротрещинам в латуни. Еще один нюанс: использование дешевых китайских фитингов. Я видел, как такие краны просто «отстреливали» под давлением через полгода эксплуатации. Всегда проверяйте соосность — если полотенцесушитель стоит с перекосом, в американках возникнет напряжение, и они рано или поздно потекут.

Экономическая целесообразность

Монтаж своими руками позволяет сэкономить значительную сумму, которую мастера обычно берут за «сложность доступа» и «работу со стояком». Однако стоит учитывать стоимость аренды инструмента, если его нет в наличии.

Сравнительная таблица стоимости:

Пример из опыта: Мой сосед решил сэкономить на кранах и поставил самые дешевые силуминовые. Через год один из них просто рассыпался в руках при попытке перекрыть воду. В итоге он затопил две квартиры снизу. Экономия должна быть разумной — на запорной арматуре не экономят.

Уход и эксплуатация системы

После завершения работ я рекомендую раз в полгода проверять работоспособность шаровых кранов. Просто поверните их туда-обратно несколько раз, чтобы предотвратить закисание солей жесткости. Срок службы качественной латунной арматуры составляет 10–15 лет, полипропилена — до 50 лет на холодной воде и около 25 на горячей. В зимний период, когда температура теплоносителя максимальна, следите за местами стыков — из-за расширения могут появиться микрокапли. Если планируете закрывать узел коробом, обязательно оставьте ревизионный люк размером не менее 40х40 см для свободного доступа ключом.

Альтернативные способы обвязки

Помимо полипропилена, можно использовать медные трубы. Они выглядят эстетично и служат вечно, но требуют навыков пайки припоем и стоят в 3–4 раза дороже. Металлопластик на обжимных фитингах — самый простой вариант, но я не советую его для скрытого монтажа, так как соединения нужно подтягивать раз в год. Существует также схема с трехходовым клапаном, которая позволяет более точно регулировать температуру полотенцесушителя, но она сложна в настройке и редко применяется в обычных квартирах.

Варианты материалов для байпаса:

• Полипропилен (PP-R) — лучший баланс цены и надежности.
• Медь — премиальный вариант, высокая теплоотдача.
• Нержавеющая сталь (гофра) — быстрый монтаж, но высокое гидравлическое сопротивление.
• Металлопластик (пресс-фитинг) — надежно, но требуется дорогой пресс-инструмент.
• Сталь (сварка) — классика, требует услуг профессионального сварщика.
• Металлопластик (цанга) — только для открытого монтажа, низкая надежность.
• Сшитый полиэтилен (PEX) — отлично для скрытой разводки, требует спецснаряжения.

Часто задаваемые вопросы (FAQ)

1. Можно ли ставить байпас в многоквартирном доме?
Да, это не только можно, но и рекомендуется. Главное — не заужать диаметр основной трубы и не ставить на перемычку запорный кран без согласования.

2. Влияет ли байпас на нагрев полотенцесушителя?
При правильном расчете диаметров (байпас на один шаг меньше основной трубы или такой же) циркуляция сохраняется, и прибор греет отлично.

3. Какой диаметр трубы выбрать для перемычки?
Обычно я использую трубу того же диаметра, что и подводящий стояк, либо на один типоразмер меньше (например, стояк 32 мм, байпас 25 мм).

4. Нужно ли смещать байпас относительно оси стояка?
Не обязательно, но небольшое смещение (в сторону прибора) иногда помогает улучшить затекание воды в полотенцесушитель при слабом давлении.

5. Обязательно ли использовать американки?
Я считаю, что да. Без них вы не сможете снять прибор для покраски стены или замены прокладок без разбора всей конструкции.

6. Можно ли использовать гибкие шланги вместо труб?
Для постоянной эксплуатации на горячей воде это плохая идея. Шланги имеют ограниченный срок службы и могут лопнуть в любой момент.

7. Что делать, если полотенцесушитель после установки байпаса стал холодным?
Скорее всего, образовалась воздушная пробка. Нужно стравить воздух через кран Маевского на самом приборе.

Пример из опыта: Был случай, когда я поставил байпас слишком далеко от полотенцесушителя (около 2 метров). Вода просто «не хотела» идти в прибор, выбирая путь наименьшего сопротивления через перемычку. Пришлось переделывать и ставить зауженный байпас, чтобы создать нужное давление.

Меры безопасности:
При работе со сварочным аппаратом всегда используйте защитные перчатки — ожог от насадки очень болезненный. При нарезке резьбы на старом стояке придерживайте трубу газовым ключом, чтобы не вырвать её из перекрытия у соседей. Всегда держите под рукой ведро воды и тряпку на случай внезапной протечки при запуске системы.
