Создание технического проекта санузла становится первым и самым важным этапом любого ремонта. Ошибка всего в два сантиметра может привести к тому, что дверь будет задевать раковину или стиральная машина не влезет в отведенную нишу. Я потратил трое суток на свой первый детальный план, и это сэкономило мне около 15 000 рублей на лишней плитке и переделке труб. Грамотная схема ванной с размерами позволяет точно расставить сантехнику, рассчитать количество материалов и избежать переделок в процессе монтажа. Такой подход превращает тесное помещение в продуманное и удобное пространство.
- Принципы эргономики и расстановки оборудования
- Подбор цветов для разного объема помещений
- Выбор материалов и отделки по зонам влажности
- Подбор габаритов сантехники и мебели
- Сценарии освещения согласно схеме
- Размещение декора и аксессуаров
- Организация пространства и зонирование
- Варианты реализации планировок
- Расчет бюджета и экономия
- Типичные промахи при замерах
- Ответы на частые вопросы
Принципы эргономики и расстановки оборудования
Философия эргономики в санузле строится на минимизации лишних движений. Стандарты планировки прошли путь от простых бетонных коробок с одной чугунной ванной до сложных многофункциональных зон. Главное правило — обеспечить свободный доступ к каждой точке слива и притоку воздуха. В маленьких помещениях я всегда ориентируюсь на компактность, а в больших стараюсь избегать огромных пустых проходов, которые делают комнату неуютной.
Подбор цветов для разного объема помещений
Габариты комнаты напрямую диктуют выбор палитры. Светлые тона визуально раздвигают стены, в то время как темные добавляют глубины, но требуют мощного освещения. Однажды я попробовал сделать темно-серые стены в ванной площадью 3 квадратных метра — помещение стало напоминать бетонный бункер. Для расширения пространства лучше использовать глянцевые поверхности и светлые оттенки.
| Объем помещения | Рекомендуемые цвета | Эффект | Применение | Пример сочетания |
|---|---|---|---|---|
| Малый (до 4 м2) | Белый, светло-бежевый, голубой | Визуальное расширение | Стены и потолок | Белый глянец + светлое дерево |
| Средний (4-7 м2) | Мятный, серый, песочный | Баланс и уют | Акцентная стена | Серый бетон + белый керамогранит |
| Большой (от 7 м2) | Графитовый, темно-синий, изумрудный | Статусность и глубина | Зонирование зон | Темный сланец + золото |
| Узкий вытянутый | Светлые торцевые стены, темные боковые | Коррекция пропорций | Стены | Кремовый + светло-коричневый |
| Без окон | Пастельные, теплые оттенки | Компенсация нехватки света | Общая отделка | Сливочный + мягкий желтый |
Выбор материалов и отделки по зонам влажности
При подборе отделки я всегда разделяю комнату на зоны. Самая агрессивная среда — душевая кабина или ванна, где необходима максимальная гидроизоляция. Стены в этих зонах требуют влагостойкого гипсокартона и качественной грунтовки в два слоя с интервалом 2 часа. Я рекомендую использовать эпоксидную затирку для пола: она не желтеет со временем и не впитывает грязь, в отличие от цементной.
- Керамогранит для пола (износостойкость)
- Керамическая плитка для стен
- Гидроизоляционная мембрана
- Эпоксидная затирка швов
- Влагостойкая акриловая краска
- Влагостойкий гипсокартон (ГКЛВ)
- ПВХ-панели для потолка
- Микроцемент для бесшовного покрытия
Подбор габаритов сантехники и мебели
Выбор оборудования должен основываться строго на чертеже. Нельзя покупать ванну «на глаз», так как она может перекрыть доступ к ревизионному люку. Я предпочитаю подвесные раковины и унитазы — это не только современно, но и значительно упрощает уборку пола. При расстановке мебели важно учитывать радиус открывания дверок шкафов и стиральной машины.
- Расстояние от унитаза до ближайшей стены — не менее 20 см.
- Свободное пространство перед раковиной — минимум 70 см.
- Зазор для полного открывания дверцы стиральной машины — 50-60 см.
- Высота установки зеркала — центр на уровне глаз (примерно 150-160 см).
- Проход между ванной и стеной — не менее 60 см.
- Расстояние от полотенцесушителя до стены — 10-15 см.
- Свободное место для ног под подвесной тумбой — 15-20 см.
| Оборудование | Стандартная ширина (мм) | Стандартная глубина (мм) | Высота установки (мм) | Примечание |
|---|---|---|---|---|
| Раковина (компакт) | 400-600 | 300-450 | 850 | Для малых санузлов |
| Унитаз (инсталляция) | 350-400 | 500-550 | 400-450 (сиденье) | Экономия пространства |
| Ванна (стандарт) | 700-800 | 1500-1700 | 400-600 | Зависит от модели |
| Душевой поддон | 800-900 | 800-900 | 0-150 | Квадрат или прямоугольник |
| Стиральная машина | 600 | 400-600 | 850 | С учетом шлангов (+5 см) |
Сценарии освещения согласно схеме

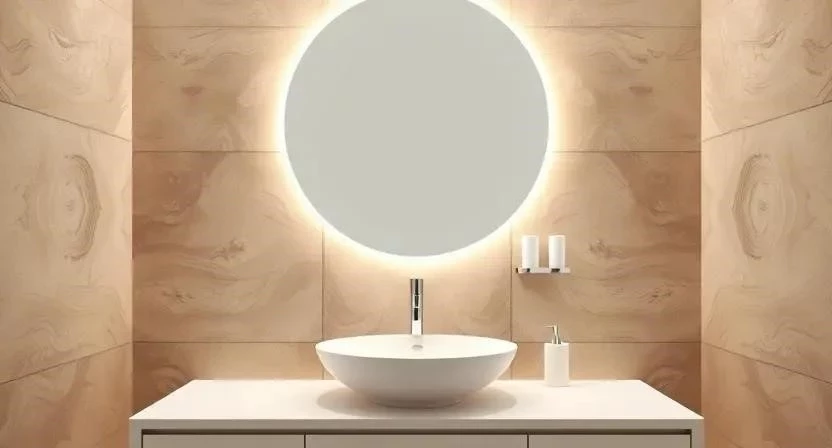

Одного центрального плафона в ванной всегда мало. Я всегда проектирую несколько сценариев света. Основной свет дает общую освещенность, а локальный у зеркала позволяет комфортно бриться или наносить макияж. В одном из проектов я установил светодиодную ленту под подвесной тумбой — она работает как мягкий ночник, чтобы не слепить глаза при ночном визите в санузел.
- Потолочные точечные светильники (основной свет)
- Подсветка зеркала (фронтальный свет)
- Светодиодные ленты в нишах (декоративный свет)
- Бра у стены (дополнительный свет)
- Встроенная подсветка в душевой зоне (IP65)
- Светильники в вентиляционных решетках
- Акцентные споты над ванной
Размещение декора и аксессуаров
Аксессуары не должны мешать проходу. Зеркала в правильном месте визуально удваивают площадь комнаты. Я всегда монтирую крючок для полотенца в непосредственной близости от выхода из душа, чтобы не капать водой по всему полу. Полки лучше делать встроенными в ниши, которые закладываются еще на этапе возведения перегородок.
Организация пространства и зонирование
Грамотное зонирование делит комнату на «мокрую» зону (ванна, душ) и «сухую» (шкафы, зона одежды). В узких помещениях я использую продольную ось расстановки, чтобы оставить один широкий проход. Однажды я сдвинул унитаз всего на 10 сантиметров в сторону, и это позволило установить полноценную тумбу под раковину вместо узкой полки — комфорт вырос в разы.
Варианты реализации планировок
Маленькая ванная (3 м2). Здесь я использую угловую раковину и компактный унитаз с инсталляцией. Ванна заменяется душевым трапом в пол, что убирает лишние пороги и визуально расширяет пространство. Все системы хранения выносятся в верхний ярус под потолок.
Совмещенный санузел (5 м2). Оптимальный вариант — зонирование с помощью стеклянной перегородки. С одной стороны располагается ванна и раковина, с другой — унитаз и стиральная машина. Это позволяет двум людям пользоваться помещением одновременно без конфликтов.

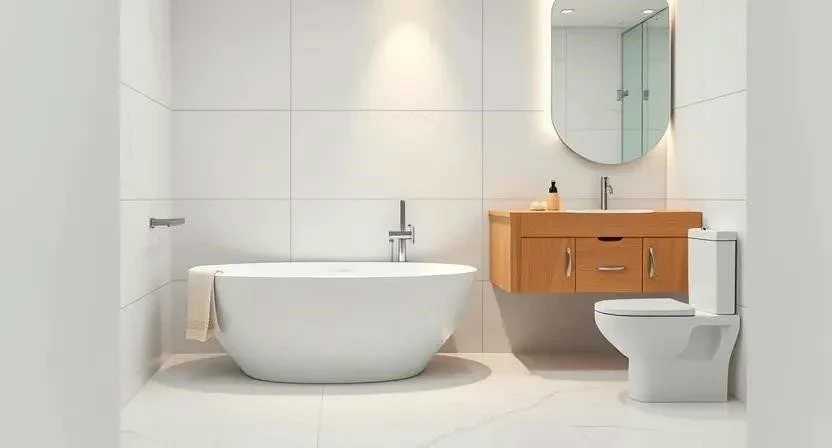

Просторная ванная (8 м2). В таких проектах я разделяю зону принятия ванны и зону быстрого душа. В центре часто ставится отдельно стоящая ванна, которая становится главным элементом интерьера. Добавляется полноценная зона прачечной со шкафом для белья.
Расчет бюджета и экономия
Точная схема позволяет избежать перерасхода материалов. Если вы знаете точный метраж стен с вычетом проемов, вы не купите лишние 5-10 плиток, которые потом будут лежать мертвым грузом. Стоимость реализации сильно зависит от сегмента оборудования.
| Статья расходов | Эконом (руб.) | Средний (руб.) | Премиум (руб.) | Примечание |
|---|---|---|---|---|
| Сантехника (комплект) | 20 000 — 40 000 | 60 000 — 120 000 | 200 000+ | Бренды и материалы |
| Плитка и затирка | 10 000 — 25 000 | 30 000 — 60 000 | 100 000+ | Керамогранит/Мрамор |
| Работа мастера | 30 000 — 50 000 | 60 000 — 100 000 | 150 000+ | Сложность монтажа |
| Разводка труб | 10 000 — 20 000 | 25 000 — 40 000 | 60 000+ | Материал труб (Rehau и др.) |
| 70 000 — 135 000 | 175 000 — 320 000 | 510 000+ | Зависит от площади |
Типичные промахи при замерах
Самая грубая ошибка — игнорирование «финишного слоя». Если замерять голые стены, то после укладки плитки (которая вместе с клеем забирает 1.5–2 см с каждой стороны) мебель может просто не влезть в нишу. Также новички часто забывают про радиус открывания двери, из-за чего она бьется о раковину или полотенцесушитель.
- Замер по голым стенам без учета толщины плитки.
- Игнорирование зазоров для вентиляционных шахт.
- Неправильный расчет места для шлангов стиральной машины.
- Размещение унитаза слишком близко к раковине (теснота в коленях).
- Отсутствие учета уклона канализационной трубы.
Меры безопасности: При работе с электрикой в ванной используйте только кабели с двойной изоляцией и розетки с классом защиты IP44 или IP65. Всегда используйте респиратор при шлифовке стен и перчатки при работе с химией. Обязательно проверьте исправность вентиляции, чтобы избежать появления плесени.
Ответы на частые вопросы
В каких единицах делать замеры?
Всегда используйте миллиметры. Это стандарт в строительстве, который исключает ошибки при округлении сантиметров.
Нужна нужна ли схема для маленького туалета?
Да, особенно если планируется установка инсталляции, так как она «съедает» значительную часть пространства.
Как учесть толщину плитки в плане?
Прибавляйте по 10-20 мм к каждой стене в зависимости от выбранного материала и слоя клея.

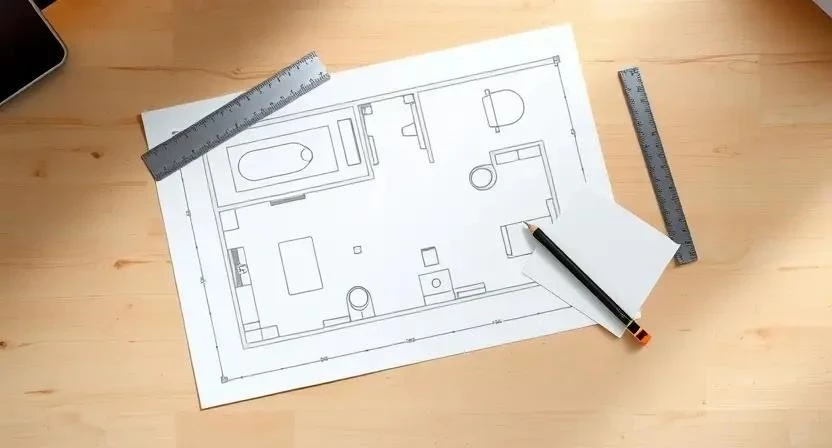

Какой масштаб лучше выбрать для чертежа?
Обычно используют масштаб 1:20 или 1:50, чтобы схема была читабельной и помещалась на листе А4.
Кто должен составлять технический проект?
Можно сделать самому, но для сложных перепланировок лучше обратиться к дизайнеру или инженеру.
Можно ли переносить точки слива?
Да, но это требует создания уклона трубы (2 см на 1 метр), что может привести к поднятию уровня пола.
Нужно ли отмечать вентиляцию на схеме?
Обязательно. Вентиляционное отверстие нельзя закрывать мебелью или перегородками.
