Оконные перемычки: расчет, материалы, монтаж

Возведение проемов для окон и дверей – один из критически важных этапов в строительстве любого здания. Неверный расчет или подбор перемычки может привести к серьезным деформациям, трещинам в стенах и даже обрушению конструкции. Мне не раз приходилось видеть, как из-за спешки или экономии люди пренебрегали этим шагом, а потом сталкивались с огромными затратами на исправление ошибок. Правильный расчет нагрузки на оконную перемычку – это не просто рекомендация, а фундамент долговечности и безопасности вашего дома. Этот процесс требует внимательности и понимания базовых принципов, но освоить его вполне реально, даже если вы строите свой частный дом самостоятельно.

Что нужно знать перед началом

Прежде чем приступить к расчетам, важно осознать, что подбор перемычек – это не та задача, которую стоит оставлять «на потом». Ее необходимо выполнить на этапе проектирования или, как минимум, до начала кладки стен. Оценка сложности зависит от типа стены: для самонесущих стен расчеты проще, чем для несущих, которые воспринимают нагрузку от перекрытий и вышележащих этажей. В любом случае, потребуются базовые инженерные навыки и понимание строительной механики. Не стоит пугаться, ведь с помощью наших рекомендаций вы сможете справиться с этой задачей, избегая дорогостоящих услуг конструктора.

Необходимые материалы

Для устройства прочных оконных перемычек используются различные строительные материалы, выбор которых зависит от предполагаемой нагрузки и типа стены.

• Железобетонные изделия (ЖБИ):

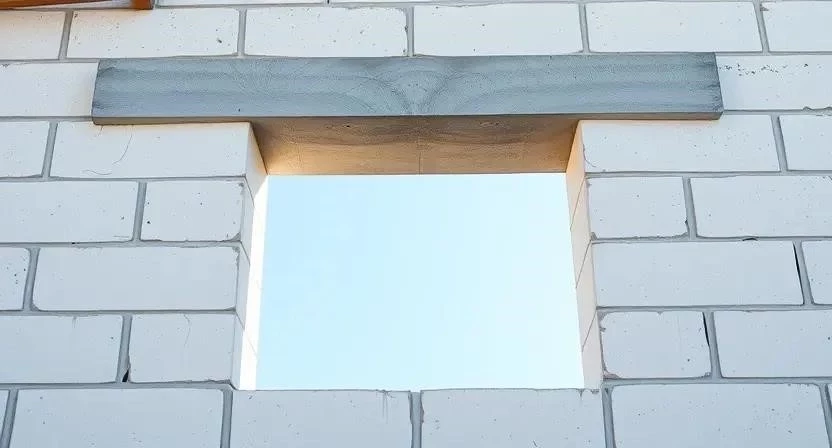

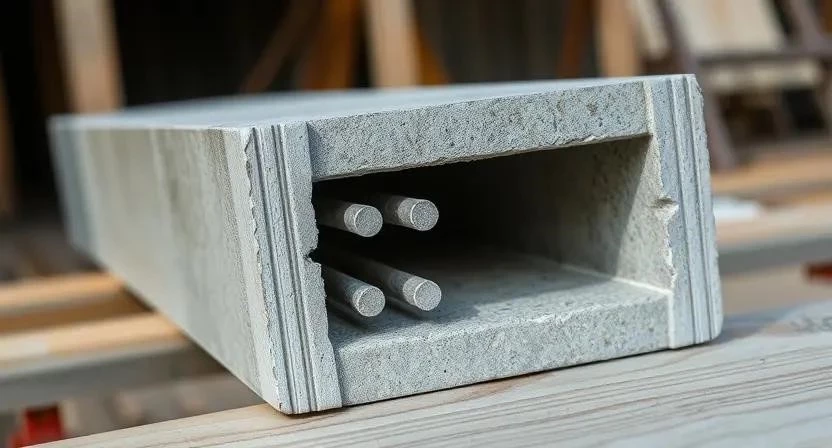

  • ПБ (перемычки брусковые): Прямоугольного сечения, используются для перекрытия проемов в несущих и самонесущих стенах. Их маркировка, например, 2ПБ 16-2, означает тип, длину в дециметрах и допустимую нагрузку в сотнях кг/м.
  • ПП (перемычки плитные): Более широкие, используются для проемов в стенах с четвертями или для создания монолитных поясов.
• Бетонный раствор: Для создания «постели» под перемычку и заполнения швов. Рекомендуется использовать раствор марки М100-М250.
• Арматура: Если вы решили заливать монолитные участки или перемычки на месте, потребуется арматура класса АIII диаметром 8-12 мм.
• Кирпич для забутовки: Для заполнения пространства над перемычкой до основной кладки.

Примерный расход материалов для стандартного оконного проема шириной 1,5 м в кирпичной стене:

• Перемычка 3ПБ 18-37: 1 шт.
• Цементно-песчаный раствор М150: 0,02 м³ (около 30-40 кг сухой смеси).
• Кирпич забутовочный: 10-15 шт.

Таблица 1: Расход и средние цены материалов для оконной перемычки (проем 1.5 м)

Необходимые инструменты

Для точного расчета и последующего монтажа перемычек потребуется определенный набор инструментов. Некоторые из них обязательны, другие значительно облегчат работу.

• Рулетка: Для точных замеров ширины проема и глубины опирания.
• Строительный уровень (пузырьковый или лазерный): Критически важен для горизонтальной укладки перемычки.
• Калькулятор: Для выполнения всех расчетов нагрузки.
• Карандаш или маркер: Для нанесения разметки на стене.
• Кельма (мастерок): Для нанесения и распределения раствора.
• Емкости для раствора: Ведро или корыто для замешивания.
• Миксер строительный или дрель с насадкой: Для качественного замешивания раствора.
• Кувалда/молоток (для подгонки): Если потребуется легкая корректировка положения перемычки.
• Подъемная техника (кран, лебедка) или рычаги: Для перемещения и установки тяжелых ЖБИ перемычек.
• Средства индивидуальной защиты: Перчатки, защитные очки, каска (особенно при работе с тяжелыми элементами).

Таблица: Инструменты для расчета и монтажа перемычек

Подготовка помещения

Перед началом любых работ, связанных с монтажом перемычек, важно тщательно подготовить рабочую зону. Это обеспечит безопасность и эффективность процесса.

1. Освобождение пространства: Уберите все лишнее из зоны проема и вокруг него. Необходимо обеспечить свободный доступ к стене с обеих сторон.
2. Установка временных подпорок: Если стена является несущей и на нее уже опираются плиты перекрытия или другие элементы конструкции, обязательно установите временные подпорки. Это могут быть деревянные брусья или металлические стойки, которые примут на себя нагрузку на время монтажа перемычки. Подпорки должны быть надежно закреплены и равномерно распределять нагрузку.
3. Защита фундамента и нижележащих конструкций: При работе с тяжелыми ЖБИ перемычками существует риск их падения. Защитите фундамент, пол и другие элементы от возможных повреждений, используя плотные материалы или деревянные щиты.
4. Обеспечение освещения: Рабочая зона должна быть хорошо освещена, особенно если работы проводятся в условиях недостаточного естественного света.

Подготовка поверхности

Качественная подготовка поверхности – залог прочного и долговечного опирания перемычки. Не стоит ею пренебрегать, ведь именно от этого зависит, насколько хорошо конструкция будет передавать нагрузку на стену.

1. Очистка мест опирания: Тщательно удалите пыль, грязь, остатки старого раствора, отслоившиеся частицы кирпича или блоков с тех участков стены, куда будет опираться перемычка. Используйте жесткую щетку, шпатель или даже перфоратор с насадкой, если требуется. Поверхность должна быть чистой и прочной.
2. Выравнивание горизонтального уровня: Это критически важный этап. Места опирания перемычки должны быть идеально горизонтальными и находиться на одном уровне. Используйте строительный уровень (желательно длиной не менее 1,5 метра) для проверки. При необходимости выровняйте поверхность с помощью цементно-песчаного раствора. Если перемычка будет опираться на неровную «постель», это создаст неравномерное распределение нагрузки и может привести к ее разрушению.
3. Нанесение разметки: Отметьте на стене точное положение перемычки, учитывая ее длину и необходимую глубину опирания. Используйте рулетку и карандаш. Проверьте, чтобы проем оставался нужной ширины, а перемычка располагалась строго по центру или согласно проекту.
4. Проверка готовности постели из раствора: Перед укладкой перемычки нанесите на подготовленные участки стены слой цементно-песчаного раствора толщиной 2-3 см. Раствор должен быть свежеприготовленным, пластичным, но не слишком жидким. Он обеспечит плотное прилегание перемычки к кладке и равномерное распределение нагрузки. Мне однажды пришлось переделывать работу, когда бригада уложила перемычку на слишком сухой раствор, который уже начал схватываться. В итоге, адгезия была нарушена, и пришлось демонтировать и перекладывать.

Пошаговая инструкция: Расчет и монтаж оконной перемычки

Правильный расчет и монтаж перемычки требует последовательности и внимания к деталям. Вот шаги, которые я обычно выполняю, чтобы гарантировать надежность конструкции.

1. Определение типа стены (несущая или самонесущая). Это первый и самый важный шаг. Несущая стена воспринимает нагрузку от перекрытий, крыши и вышележащих этажей, а самонесущая – только собственный вес. От этого зависит объем расчетов и выбор марки перемычки.
2. Замер ширины проема. Точно измерьте ширину будущего оконного проема (Lпр) в свету. Используйте рулетку и перепроверьте несколько раз.
3. Расчет веса кладки над окном. Для самонесущих стен или частичной нагрузки на несущую, учитывайте вес кирпичной кладки, которая находится над перемычкой. Обычно это треугольник или трапеция кладки, которая «висит» над проемом и опирается на перемычку. Формула для упрощенного расчета: Pкл = (Lпр + 2 * Lоп) * H * B * ρ, где Lоп – глубина опирания, H – высота кладки над перемычкой (обычно не более 1/3-1/2 пролета), B – толщина стены, ρ – плотность кладки (например, для кирпича 1800-2000 кг/м³).
4. Учет нагрузки от плит перекрытия. Если стена несущая, к весу кладки добавляется нагрузка от перекрытий. Она распределяется равномерно по длине стены, но на перемычку приходится ее часть. Для этого часто берут нагрузку с участка стены, равного ширине проема плюс две глубины опирания, умноженную на половину шага между несущими стенами или на ширину опирания плиты.
5. Вычисление суммарной нагрузки на погонный метр. Сложите все нагрузки (от кладки, перекрытий, собственного веса перемычки) и разделите на длину перемычки. Это даст вам нагрузку в кг/м. Не забудьте применить коэффициент надежности по нагрузке (обычно 1.1-1.2).
6. Определение расчетного пролета. Это длина перемычки между центрами опор. Обычно принимается как ширина проема плюс две глубины опирания.
7. Выбор маркировки изделия по ГОСТ. Сравнив полученную суммарную нагрузку с допустимыми нагрузками, указанными в маркировке ЖБИ перемычек (например, 3ПБ 18-37, где 37 – это 3700 кгс/м или 37 кН/м), выберите подходящую. Всегда берите перемычку с запасом прочности.
8. Проверка на прогиб. Хотя для стандартных проемов это редко требуется, для больших пролетов важно убедиться, что выбранная перемычка не будет чрезмерно прогибаться под нагрузкой. Максимальный прогиб обычно не должен превышать 1/200 — 1/250 от длины пролета.
9. Определение глубины опирания. Минимальная глубина опирания перемычки на стену: для несущих стен – не менее 250 мм (один кирпич), для самонесущих – 120-150 мм. Всегда лучше взять с запасом. Мой сосед как-то решил сэкономить и сделал опирание всего 100 мм, в итоге через год появились трещины по углам проема. Пришлось усиливать.
10. Нанесение постели раствора. На очищенные и выровненные участки стены нанесите слой цементно-песчаного раствора толщиной 2-3 см. Это обеспечит плотное прилегание и равномерное распределение нагрузки.
11. Укладка перемычки. Аккуратно, используя подъемную технику или рычаги, установите перемычку на растворную постель. Если перемычка тяжелая, работайте вдвоем или втроем. Время на этот этап: 10-20 минут.
12. Проверка уровня. Сразу после укладки проверьте горизонтальность перемычки с помощью уровня. При необходимости скорректируйте ее положение легкими ударами кувалды или молотка через деревянный брусок. Время: 5-10 минут.
13. Заполнение швов. Заполните все швы между перемычкой и кладкой, а также торцы перемычки раствором. Это обеспечит монолитность конструкции и предотвратит появление мостиков холода. Время: 15-30 минут.

Таблица: Этапы монтажа перемычки, время и особенности

Важные нюансы

При работе с перемычками есть несколько моментов, которые опытный мастер всегда держит в уме. Игнорирование этих деталей может привести к проблемам.

• Температурный режим при работе с раствором: Оптимальная температура для укладки раствора – от +5°C до +30°C. При низких температурах вода в растворе может замерзнуть до набора прочности, а при высоких – слишком быстро испариться, что ухудшит адгезию. В холодное время года используйте противоморозные добавки.
• Влажность: Высокая влажность воздуха замедляет процесс высыхания раствора, а слишком низкая – ускоряет, что тоже нежелательно. Свежеуложенный раствор следует защищать от прямых солнечных лучей и сквозняков.
• Время набора прочности кладки: Не спешите нагружать свежеуложенную перемычку. Раствор должен набрать достаточную прочность. Обычно это занимает 3-7 дней для начальной прочности и 28 дней для полной. До этого момента не рекомендуется продолжать кладку выше или снимать временные подпорки (если они были установлены).
• Совместимость железобетона с газобетоном или кирпичом: Железобетонные перемычки имеют высокую теплопроводность. При использовании их в стенах из газобетона или поризованного кирпича, которые обладают низкой теплопроводностью, могут образовываться «мостики холода». Для минимизации этого эффекта рекомендуется утеплять перемычки снаружи или использовать специальные термоизоляционные перемычки.

Частые ошибки

Даже опытные строители иногда допускают промахи, но новичкам особенно важно знать о типичных ошибках, чтобы их избежать.

1. Недостаточная глубина опирания. Это одна из самых распространенных и опасных ошибок. Если перемычка опирается на стену менее чем на 120-250 мм (в зависимости от типа стены), она может просто «выдавиться» из кладки под нагрузкой. Всегда давайте запас!
2. Игнорирование веса перекрытий. Многие думают, что перемычка держит только кладку над проемом. Но в несущих стенах на нее ложится еще и значительная часть нагрузки от плит перекрытия, а иногда и от последующих этажей. Недооценка этой нагрузки ведет к разрушению.
3. Использование перегородочных перемычек в несущих стенах. Перегородочные перемычки (например, 1ПБ) рассчитаны на гораздо меньшую нагрузку и предназначены только для самонесущих перегородок. Применение их в несущих стенах – прямой путь к аварийной ситуации.
4. Установка «на глаз» без формул. «Да я сто раз так делал» – часто слышу эту фразу. Но каждый проем уникален по нагрузке. Без точных расчетов вы играете в русскую рулетку с прочностью своего дома.
5. Неправильный выбор марки раствора. Слишком слабый раствор под перемычкой не обеспечит должной адгезии и прочности, что приведет к ее проседанию или растрескиванию.
6. Отсутствие временных подпорок. При монтаже перемычек в уже существующих несущих стенах, особенно если выше есть плиты, отсутствие подпорок может привести к обрушению участка стены во время работ.
7. Неучет «мостиков холода». В регионах с холодным климатом неутепленные железобетонные перемычки станут источником значительных теплопотерь и конденсата.

Расчет стоимости

Стоимость устройства перемычки складывается из цены материалов и работы. Есть два основных подхода: покупка готовых ЖБИ или заливка монолитной перемычки на месте.

Таблица: Сравнение стоимости готовых ЖБИ и монолитных перемычек (проем 1.5 м)

Экономия при самостоятельном расчете vs услуги конструктора:
Самостоятельный расчет и монтаж позволяет сэкономить значительную сумму. Услуги конструктора по расчету одной перемычки могут стоить от 2000 до 5000 рублей. Если умножить это на несколько проемов, экономия очевидна. Мой знакомый, который строил дом, решил сэкономить на конструкторе и сам все посчитал по формулам, которые я ему подсказал. В итоге, он не только сэкономил, но и получил бесценный опыт, которым теперь гордится.

Таблица: Экономия при самостоятельном выполнении работ

Уход после завершения

После того как перемычка установлена, работа не заканчивается. Правильный уход обеспечит ей максимальную прочность и долговечность.

1. Сроки высыхания раствора: Раствор, на котором уложена перемычка, должен набрать прочность. В нормальных условиях (температура +20°C, нормальная влажность) начальная прочность (достаточная для продолжения легкой кладки) достигается через 3-7 дней. Полная проектная прочность – через 28 дней.
2. Когда можно продолжать кладку выше перемычки: Я всегда рекомендую выждать хотя бы 3-5 дней, прежде чем продолжать кладку стен непосредственно над перемычкой. Это даст раствору возможность хорошо схватиться и предотвратит деформации. Если стена несущая и на нее будет опираться перекрытие, то снимать временные подпорки и давать полную нагрузку можно только после набора 70-80% прочности раствора, что обычно занимает 7-14 дней.
3. Защита от осадков: В течение первых нескольких дней после монтажа защитите свежую кладку и раствор от дождя и прямых солнечных лучей. Накройте проем пленкой или брезентом, чтобы избежать вымывания цементного молочка или слишком быстрого высыхания.

Альтернативные варианты

Железобетонные перемычки – не единственный способ перекрытия проемов. В зависимости от типа здания, материала стен и доступности ресурсов, можно рассмотреть и другие варианты.

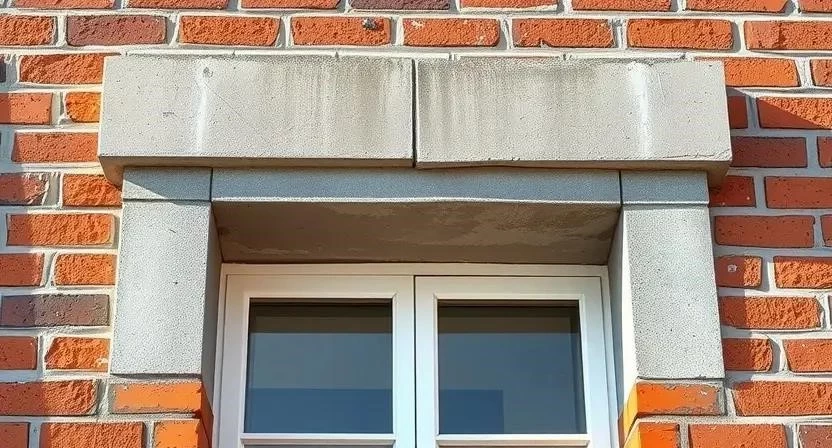

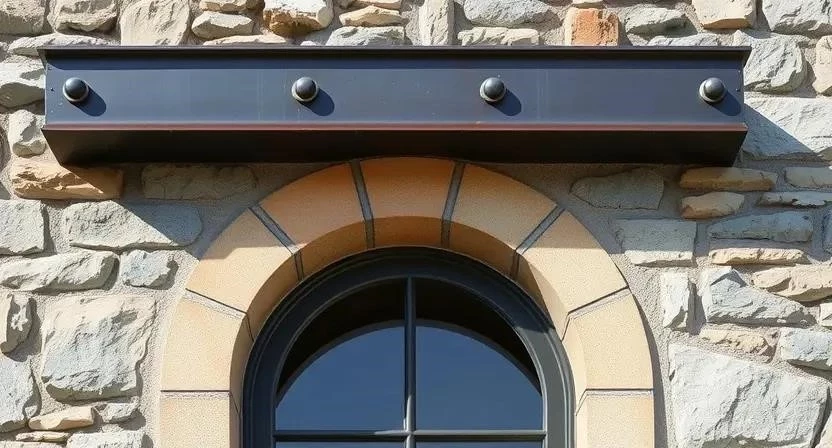

• Стальные уголки или швеллеры: Отличная альтернатива для проемов в кирпичных и блочных стенах, особенно если требуется высокая несущая способность при минимальной высоте конструкции. Уголки (например, 75х75х5 мм или 100х100х7 мм) или швеллеры (10У, 12П) укладываются парами по краям стены и связываются между собой стальными пластинами или сваркой. Пространство между ними заполняется кирпичом или бетоном.
• Монолитные пояса: Если вы заливаете монолитный армопояс по периметру здания, можно интегрировать перемычки в него. Это обеспечивает высокую жесткость и прочность всей конструкции, но требует опалубки и армирования.
• Деревянные балки: В деревянном домостроении или при использовании легких блочных материалов для небольших проемов могут применяться деревянные балки. Важно использовать древесину хвойных пород, обработанную антисептиками и антипиренами. Несущая способность деревянных перемычек ниже, чем у ЖБИ или стальных, поэтому их применение ограничено.

Таблица: Сравнение несущей способности и стоимости ПБ и ПП перемычек

FAQ

Здесь я собрал ответы на наиболее частые вопросы, которые мне задают по поводу перемычек.

• Как понять, что перемычка не выдерживает нагрузку?
  Первыми признаками будут трещины, идущие от углов проема вверх под углом 45-60 градусов. Также может появиться прогиб самой перемычки или разрушение раствора под ней. Если вы заметили такие симптомы, это повод немедленно обратиться к специалисту для оценки и усиления конструкции.
• Какая минимальная глубина заделки в стену?
  Для самонесущих стен минимальная глубина опирания обычно составляет 120 мм. Для несущих стен, на которые передается значительная нагрузка от перекрытий, этот показатель увеличивается до 250 мм (один кирпич). Всегда лучше брать с запасом, особенно если есть сомнения в качестве кладки.
• Можно ли сваривать арматуру внутри перемычки?
  В заводских железобетонных перемычках арматура уже заложена и рассчитана. Сваривать ее или как-то изменять не рекомендуется, так как это может нарушить ее несущую способность и целостность защитного слоя бетона. Если речь идет о монолитной перемычке, которую вы заливаете на месте, то арматуру для каркаса можно сваривать или вязать проволокой согласно проекту.
• Сколько весит стандартная балка 2ПБ?
  Вес перемычки 2ПБ зависит от ее длины. Например, перемычка 2ПБ 10-1 (длина 1030 мм) весит около 40 кг. Перемычка 2ПБ 25-3 (длина 2460 мм) может весить около 100-120 кг. Точный вес всегда указывается в каталогах производителей или в маркировке изделия (например, масса в кг может быть указана в конце маркировки). Перед монтажом всегда уточняйте вес, чтобы правильно спланировать подъем и укладку, а также обеспечить безопасность.

Таблица: Характеристики популярных марок перемычек

Таблица: Минимальная глубина опирания в зависимости от материала стены и длины пролета

Таблица: Пример расчета нагрузки для оконного проема 1.5 метра в кирпичном доме
