Усиление проемов в несущих стенах швеллером или уголком

Перепланировка жилых помещений, будь то создание нового проема или расширение существующего, всегда вызывает массу вопросов. Это не просто задача, а сложный инженерный процесс, требующий высокой точности и строгого соблюдения строительных норм. По моему опыту, многие недооценивают критичность этого этапа, а ведь речь идет о несущей способности всего здания. Неправильно выполненное усиление проема в несущей стене может привести к серьезным деформациям, трещинам и даже обрушениям. Весь процесс, включая проектирование и монтаж, может занимать от одного до трех дней, в зависимости от сложности стены и объема работ. Надежное укрепление проема — это не прихоть, а ключевой фактор для обеспечения безопасности и долговечности конструкции. Эта статья поможет вам разобраться в технологии усиления проемов швеллером или уголком, понять необходимые расчеты и избежать типичных ошибок при монтаже металлоконструкций, чтобы ваш новый проем был не только функциональным, но и абсолютно безопасным, а также соответствовал всем строительным требованиям.

Предварительная подготовка и важные аспекты

Прежде чем браться за демонтаж части стены, необходимо осознать всю серьезность предстоящих работ. Создание проема в несущей стене — это не просто прорубание отверстия. Это высокосложная задача, требующая не только определенных навыков, но и обязательного инженерного допуска, а также наличия утвержденного проекта перепланировки. Без проектной документации и технического заключения от специализированной организации любые действия будут считаться незаконными и потенциально опасными. Мой личный опыт показывает, что попытки сэкономить на проекте всегда оборачиваются куда большими проблемами и затратами в будущем, от штрафов до необходимости восстанавливать несущую способность.

Оценка времени на выполнение работ также играет важную роль. В зависимости от типа стены — кирпичной, блочной или железобетонной — и сложности конструкции, процесс усиления может занять от одного до трех дней. Это включает в себя не только непосредственный монтаж металлоконструкций, но и подготовительные этапы, а также время на схватывание и набор прочности цементного раствора. Важно заранее спланировать каждый шаг, чтобы избежать простоев и обеспечить непрерывность процесса.

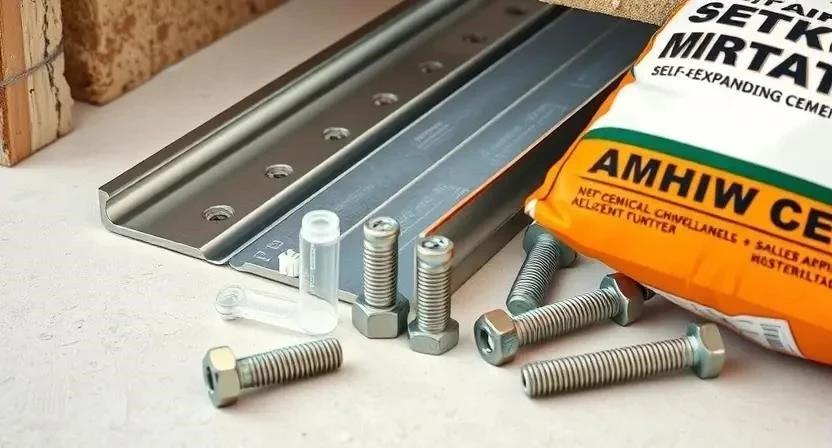

Материалы для надежного усиления

Для создания прочного и долговечного усиления необходимы качественные материалы, соответствующие проектной документации. Выбор конкретных элементов — стального швеллера или уголка — определяется расчетами инженера.

• Стальной швеллер: Часто используется для верхней перемычки и вертикальных стоек. Маркировка (например, 10У, 12П) указывает на высоту профиля в сантиметрах и тип полок (уклонные или параллельные). Выбирается согласно проектным нагрузкам.
• Стальной уголок: Применяется для обвязки проема, особенно в кирпичных стенах. Может быть равнополочным (например, 75х75х5 мм) или неравнополочным. Его используют в паре, формируя замкнутый контур.
• Листовая сталь для опорных пяток: Толщиной 10-12 мм. Используется в нижней части вертикальных стоек для равномерного распределения нагрузки на основание.
• Химические или распорные анкеры: Для надежной фиксации металлоконструкции к торцам стены. Химические анкеры обеспечивают более прочное и герметичное соединение, особенно в пустотелых материалах.
• Саморасширяющийся цементный раствор (М600): Необходим для плотной зачеканки зазоров между металлом и стеной. Его способность расширяться при твердении гарантирует максимальное прилегание и передачу нагрузки.
• Грунтовка по металлу (ГФ-021): Антикоррозийная грунтовка для защиты стальных элементов от ржавчины, что продлевает срок службы всей конструкции.
• Электроды для сварки: Соответствующие типу стали и условиям сварки.
• Расходные материалы: Отрезные и зачистные круги для болгарки, буры для перфоратора, пленка, скотч.

Таблица 1: Примерный расход материалов на стандартный проем 900х2100 мм

Таблица 2: Характеристики металлопроката для усиления

Инструменты для работы: что пригодится на объекте

Правильный набор инструментов — половина успеха. Для усиления проема потребуется специализированное оборудование, часть которого можно взять в аренду.

• Инструмент для алмазной резки: Бензорез или электрорез. Это обязательный инструмент для создания ровных и аккуратных резов без ударных нагрузок на стену.
• Сварочный аппарат: Инверторного типа. Необходим для соединения элементов металлоконструкции в единую раму.
• Перфоратор с бурами: Для сверления отверстий под анкеры и шпильки, а также для штробления пазов.
• Строительный уровень: Пузырьковый или лазерный. Для точной горизонтальной и вертикальной установки элементов.
• Струбцины: Мощные, для фиксации швеллеров или уголков во время сварочных работ.
• Болгарка (УШМ): С отрезными и зачистными кругами. Для подгонки металла, зачистки швов.
• Ключи для анкеров: Соответствующего размера.
• Рулетка, маркер, отбивочный шнур: Для точной разметки.
• Кувалда и зубило: Для аккуратного демонтажа вырезанных фрагментов, но не для пробивания проема!
• Емкости для раствора, мастерок, шпатель: Для работы с цементным раствором.
• Средства индивидуальной защиты: Очки, перчатки, респиратор, защитная одежда, наушники.

Подготовка рабочего пространства

Перед началом пыльных и шумных работ крайне важно обеспечить защиту помещения и безопасность. Я всегда начинаю с тщательной подготовки, чтобы потом не тратить часы на уборку и восстановление.

1. Укрытие мебели и предметов интерьера: Все, что можно вынести, лучше вынести. Остальное тщательно укрывается плотной полиэтиленовой пленкой, фиксируя ее скотчем. Пыль от алмазной резки очень мелкая и проникает повсюду.
2. Защита напольного покрытия: Пол в рабочей зоне и на пути выноса мусора укрывается толстой фанерой, ДВП или несколькими слоями картона, а сверху — плотной пленкой. Это предотвратит повреждения от падающих фрагментов стены и царапин от инструментов.
3. Организация вентиляции: Алмазная резка сопровождается большим количеством пыли, даже при использовании пылесоса с водосборником. Откройте окна, используйте промышленные вентиляторы для вытяжки воздуха. При работе с химическими анкерами или сваркой также необходимо обеспечить приток свежего воздуха.
4. Подготовка мешков для мусора: Заранее приготовьте достаточное количество прочных строительных мешков. Фрагменты стены, особенно бетонные, могут быть очень тяжелыми.
5. Обеспечение электроэнергией: Убедитесь, что розетки и удлинители способны выдержать нагрузку от мощных инструментов, таких как бензорез или сварочный аппарат. Используйте только исправное оборудование.
6. Установка временного освещения: Работы могут занять несколько дней, и естественного освещения может быть недостаточно, особенно в глубине проема.

Детальная подготовка поверхности

Качество усиления напрямую зависит от тщательности подготовки поверхности. Это этап, который нельзя пропускать или выполнять небрежно.

1. Разметка контуров проема: Согласно утвержденному проекту, перенесите размеры и положение будущего проема на стену. Используйте рулетку, строительный уровень и отбивочный шнур для получения точных, ровных линий. Проверьте диагонали, чтобы убедиться в прямоугольности разметки. Мой совет: перепроверьте все размеры дважды, ведь исправить кривой проем потом будет крайне сложно.
2. Удаление штукатурки до основания: Вся штукатурка, обои, краска и другие отделочные слои в зоне будущего проема и вокруг него (с запасом 20-30 см) должны быть полностью удалены до кирпича или бетона. Это необходимо для обеспечения плотного прилегания металлоконструкции к несущему материалу стены и для точной разметки штроб.
3. Проверка отсутствия скрытой проводки и коммуникаций: Перед началом любых работ по резке или штроблению обязательно используйте детектор скрытой проводки и металлоискатель. Убедитесь, что в зоне реза нет электрических кабелей, водопроводных труб, вентиляционных каналов или других коммуникаций. Повреждение их не только опасно, но и может привести к серьезным проблемам с инфраструктурой. Если обнаружены коммуникации, необходимо проконсультироваться с инженером для их переноса или изменения проекта.
4. Очистка поверхности: После удаления штукатурки и разметки тщательно очистите поверхность от пыли и мусора. Это обеспечит лучшую адгезию для цементного раствора и грунтовки.

Пошаговая технология усиления проема

Выполнение усиления проема — это последовательный процесс, где каждый шаг имеет решающее значение. Я расскажу, как мы обычно делаем это на объектах, чтобы результат был максимально надежным.

1. Установка временных разгрузочных стоек (домкратов) (время: 1-2 часа): Прежде чем начинать резать, необходимо снять нагрузку с участка стены, где будет проем. С обеих сторон стены, на расстоянии 50-70 см от будущих вертикальных стоек, устанавливаются временные разгрузочные стойки (деревянные брусья или металлические домкраты). Они должны быть плотно расклинены между полом и потолком (или балкой перекрытия), чтобы принять на себя вес вышележащих конструкций. Это критически важный этап для предотвращения обрушения.
2. Разметка и штробление пазов под верхнюю перемычку (время: 2-4 часа): Согласно проекту, намечаются точные контуры пазов для горизонтальной перемычки (швеллера или уголков). Штробы делаются с небольшим запасом по ширине (на 1-2 см больше толщины металла) и глубине (на 1-2 см больше высоты профиля). Штробление выполняется перфоратором с зубилом или алмазным штроборезом. Важно сделать их максимально ровными и аккуратными, чтобы металл лег плотно.
3. Монтаж верхней перемычки (швеллера/уголка) на раствор (время: 2-3 часа): Подготовленные металлические элементы (один швеллер или два уголка) устанавливаются в штробы. Перед этим штробы обильно смачиваются водой и заполняются саморасширяющимся цементным раствором. Металл укладывается на свежий раствор и плотно прижимается. Раствор должен полностью заполнить все пустоты между металлом и стеной. Это обеспечивает передачу нагрузки от стены к металлу.
4. Стяжка элементов шпильками или болтами (время: 1-2 часа): Если используется два уголка или два швеллера (с обеих сторон стены), они стягиваются между собой металлическими шпильками или болтами через заранее просверленные отверстия. Обычно это делается с шагом 50-60 см. Гайки затягиваются максимально плотно, чтобы создать единую жесткую конструкцию.
5. Алмазная резка основного контура проема блоками (время: 4-8 часов): После того как раствор под верхней перемычкой наберет начальную прочность (обычно 12-24 часа), можно приступать к резке. Алмазным инструментом (бензорезом или электрорезом) проем вырезается по намеченным контурам. Резка производится небольшими блоками, которые затем легко демонтировать. Это позволяет избежать ударных нагрузок и повреждения остальной стены. Мы всегда начинаем резать сверху и постепенно опускаемся вниз.
6. Демонтаж вырезанных фрагментов стены (время: 2-4 часа): Аккуратно, без применения кувалды, вырезанные блоки извлекаются из проема. Если фрагменты слишком большие, их можно дополнительно разрезать на более мелкие части.
7. Установка вертикальных стоек усиления (время: 2-3 часа): Вертикальные стойки (швеллеры или уголки) устанавливаются в проем. Они должны быть точно подогнаны по высоте и плотно прилегать к верхней перемычке и основанию. Под них, при необходимости, также подготавливаются пазы и укладывается раствор.
8. Монтаж опорных пластин (пяток) в нижней части (время: 1-2 часа): В нижней части вертикальных стоек, если это предусмотрено проектом, привариваются опорные пластины из листовой стали (пятаки). Эти пластины распределяют нагрузку от стоек на большую площадь пола или фундамента.
9. Сварочные работы: объединение элементов в единую раму (время: 3-5 часов): Все элементы металлоконструкции — верхняя перемычка, вертикальные стойки и опорные пятки — свариваются между собой, образуя жесткую пространственную раму. Сварные швы должны быть качественными, непрерывными и соответствовать требованиям СНиП. Я всегда проверяю качество швов, чтобы не было пропусков или пережогов.
10. Установка анкеров для фиксации рамы к торцам стены (время: 2-3 часа): По периметру проема, через заранее просверленные отверстия в металле и стене, устанавливаются химические или распорные анкеры. Они надежно фиксируют металлическую раму к существующей стене, предотвращая ее смещение и обеспечивая совместную работу конструкции.
11. Зачеканка зазоров расширяющимся раствором (время: 2-4 часа): Все оставшиеся зазоры между металлоконструкцией и стеной тщательно заполняются саморасширяющимся цементным раствором. Это критически важно для обеспечения плотного прилегания и эффективной передачи нагрузки. Раствор должен быть плотно утрамбован, чтобы не осталось пустот.
12. Очистка металла и грунтование против коррозии (время: 1-2 часа): После завершения всех сварочных работ и зачеканки, металлоконструкция очищается от ржавчины, окалины и пыли. Затем наносится антикоррозийная грунтовка ГФ-021 или аналогичная. Это защитит металл от коррозии и обеспечит долговечность усиления.

Таблица 3: Пошаговый график выполнения работ по усилению проема

Ключевые нюансы монтажа

В процессе усиления проема есть несколько моментов, которые опытные мастера всегда держат в уме, а новички могут упустить.

Температурный режим при работе с раствором: Саморасширяющийся цементный раствор требует определенных условий для набора прочности. Оптимальная температура воздуха и поверхности — от +5°C до +30°C. При низких температурах процесс замедляется, при высоких — раствор может слишком быстро схватиться. Необходимо избегать сквозняков и прямого солнечного света на свежеуложенный раствор.
Обязательность плотного прилегания металла к бетону/кирпичу: Это не просто эстетика. Металлоконструкция работает как единое целое со стеной только при условии максимального контакта. Любые пустоты или неплотности значительно снижают несущую способность. Именно для этого используется саморасширяющийся раствор, который, твердея, заполняет все микрощели и создает монолитное соединение.
Важность использования алмазной резки вместо ударного метода: Я не устаю повторять: забудьте о кувалдах и перфораторах в режиме отбойника при создании проемов в несущих стенах! Ударные нагрузки создают микротрещины в конструкции, ослабляют ее, вызывают вибрации, которые могут повредить соседние элементы и даже перекрытия. Алмазная резка — это чистый, точный и безопасный метод, который сохраняет целостность остальной стены.
Контроль качества сварных швов: Сварка — это не просто соединение, это создание единой несущей рамы. Швы должны быть прочными, без пор, трещин и прожогов. Если вы не уверены в своих навыках сварщика, лучше пригласите профессионала.

Типичные ошибки при усилении проема

Ошибки на этом этапе могут быть очень дорогими и даже опасными. Вот самые распространенные промахи, с которыми я сталкивался:

1. Использование слишком тонкого металла: Попытка сэкономить на металлопрокате, выбрав швеллер или уголок меньшего сечения, чем предусмотрено проектом. Это приводит к недостаточной несущей способности и деформации конструкции под нагрузкой. Один раз я видел, как в таком проеме через год появились трещины по стене над перемычкой.
2. Отсутствие опорных пластин (пяток): Если вертикальные стойки просто стоят на полу без распределительных пластин, вся нагрузка точечно передается на небольшую площадь основания, что может привести к проседанию пола или разрушению стяжки.
3. Монтаж на сухую без раствора: Установка металлоконструкции без заполнения зазоров цементным раствором. В этом случае металл не работает совместно со стеной, а просто стоит в проеме, не передавая нагрузку от перекрытий.
4. Нарушение последовательности работ (сначала резка, потом усиление): Это одна из самых опасных ошибок. Сначала всегда устанавливается временная разгрузка и монтируется верхняя перемычка, и только потом производится резка. Иначе стена может потерять устойчивость.
5. Использование кувалды и отбойного молотка для создания проема: Как я уже говорил, ударный метод разрушает структуру стены, создает трещины и ослабляет несущие элементы. Это прямой путь к аварийной ситуации.
6. Недостаточная фиксация рамы к стене: Отсутствие или малое количество анкеров, либо их неправильный монтаж. Рама должна быть надежно закреплена, чтобы работать как единое целое со стеной.
7. Игнорирование антикоррозийной обработки: Оставленный без грунтовки металл со временем начинает ржаветь, что приводит к ослаблению конструкции и появлению ржавых пятен на отделке.

Расчет бюджета: сколько стоит усилить проем

Стоимость усиления проема складывается из нескольких основных статей расходов. Важно понимать, что экономия на ключевых этапах может обернуться гораздо большими проблемами.

Таблица 4: Смета на материалы, инструменты и работы по усилению проема 900х2100 мм

Как видно из таблицы, самостоятельное выполнение работ позволяет существенно сэкономить на оплате труда. Однако следует помнить, что эта экономия достигается за счет вашего времени, усилий и, самое главное, ответственности. Привлечение профессионалов с допуском СРО гарантирует соблюдение всех норм, наличие необходимого оборудования и, что немаловажно, страховку от возможных ошибок.

Финальные штрихи и дальнейшая отделка

После завершения монтажа металлоконструкции и зачеканки зазоров, работа еще не закончена.

1. Время набора прочности раствора: Саморасширяющийся цементный раствор набирает начальную прочность в течение 24-72 часов, но полную эксплуатационную прочность — до 28 дней. В течение этого времени не рекомендуется подвергать конструкцию значительным нагрузкам. Временные разгрузочные стойки можно убирать не ранее чем через 3-7 дней, в зависимости от типа раствора и рекомендаций производителя.
2. Правила отделки металлоконструкции: Металл, даже загрунтованный, нельзя просто штукатурить. Из-за разницы в коэффициентах температурного расширения и адгезии, штукатурка со временем будет трескаться и отслаиваться. Правильное решение — обшить металлоконструкцию гипсокартоном или оштукатурить по армирующей сетке.
Гипсокартон: Наиболее простой и быстрый способ. Металлическая рама обшивается гипсокартонными листами, которые крепятся на каркас или непосредственно к металлу (если позволяет конструкция).
Штукатурка по сетке: На металл сначала крепится металлическая штукатурная сетка (например, рабица с мелкой ячейкой или просечно-вытяжная сетка), которая затем оштукатуривается в несколько слоев. Сетка обеспечивает надежное сцепление штукатурки с металлом.

Другие методы усиления проемов

Хотя усиление швеллером или уголком является наиболее распространенным, существуют и другие, более специализированные методы, которые применяются в особых случаях.

Усиление углеволокном (композитное): Этот метод предполагает наклеивание на поверхность стены (или в специально подготовленные пазы) полос из углеродного волокна, пропитанных полимерной смолой. Углеволокно обладает высокой прочностью на растяжение и малым весом. Применяется в случаях, когда важен минимальный вес конструкции, нет возможности использовать металл из-за архитектурных особенностей или требуется усиление без значительного увеличения толщины стены.
Комбинированное усиление: Часто используется сочетание нескольких методов. Например, металлическая рама может быть дополнена инъектированием специальных составов в трещины или усилением участков стены рядом с проемом. Это решение для особо сложных или аварийных случаев.
Усиление железобетонными обоймами: Вокруг проема создается монолитная железобетонная обойма. Это трудоемкий и «мокрый» процесс, требующий установки опалубки и заливки бетона с армированием. Применяется для усиления сильно нагруженных стен, в сейсмоопасных районах или при необходимости создания очень прочной и долговечной конструкции.

Выбор метода усиления всегда должен основываться на проектной документации и техническом заключении инженера, учитывающего тип здания, материал стен, нагрузки и другие факторы.

Часто задаваемые вопросы

• Нужно ли разрешение на усиление проема?
  Да, обязательно. Создание или изменение проема в несущей стене является перепланировкой и требует получения разрешения от соответствующих инстанций, а также разработки проектной документации и технического заключения. Без этого любые работы незаконны.
• Можно ли использовать б/у швеллер?
  Я категорически не рекомендую использовать б/у металлопрокат для усиления несущих конструкций. Его прочностные характеристики могут быть изменены из-за коррозии, усталости металла или механических повреждений. Всегда используйте новый, сертифицированный металл.
• Чем заделать щели между швеллером и стеной?
  Для заделки щелей используется саморасширяющийся цементный раствор марки не ниже М600. Он обеспечивает плотное прилегание металла к стене и передачу нагрузки. Обычная штукатурка или монтажная пена для этих целей не подходят.
• Сколько сохнет раствор для зачеканки?
  Начальное схватывание саморасширяющегося раствора происходит в течение нескольких часов (2-6), но для набора достаточной прочности, позволяющей снять временные опоры, требуется от 3 до 7 дней. Полная прочность достигается через 28 дней.
• Как проверить качество сварных швов?
  Визуально швы должны быть ровными, без видимых пор, трещин, наплывов и прожогов. Опытный сварщик может оценить качество «на глаз». Для более точной проверки используются неразрушающие методы контроля, например, ультразвуковая дефектоскопия, но это уже прерогатива экспертов.
• Можно ли делать проем в панельном доме на первом этаже?
  В панельных домах, особенно на нижних этажах, проемы в несущих стенах делать крайне сложно и часто не рекомендуется. Каждая панель является несущей, и любое вмешательство требует очень тщательного инженерного расчета и усиления. В некоторых случаях это может быть полностью запрещено.
• Что такое акт освидетельствования скрытых работ?
  Это официальный документ, который составляется представителями строительного контроля (или авторского надзора) и подрядчика. Он подтверждает, что работы, которые в дальнейшем будут скрыты (например, монтаж усиления проема перед отделкой), выполнены в соответствии с проектом и строительными нормами. Этот акт является важной частью исполнительной документации.

Надеюсь, эта статья дала вам полное представление о том, как правильно и безопасно усилить проем в стене. Помните, что безопасность всегда должна быть на первом месте.
