Обустройство терминалов аэропортов требует решения сложной задачи по обогреву огромных открытых пространств с постоянными сквозняками. Стоимость реализации таких проектов исчисляется миллионами рублей, а сроки монтажа зависят от площади и выбранной системы. Правильно установленный теплый пол в аэропорту позволяет эффективно бороться с сыростью и поддерживать комфортную температуру в зонах с высокой проходимостью.
- Принцип работы систем обогрева в масштабах аэропорта
- Классификация систем обогрева для терминалов
- Технические характеристики и параметры
- Область применения в терминалах
- Технология монтажа в промышленных масштабах
- Расход и расчет мощности
- Производители и сегментация
- Плюсы и минусы системы
- Сравнение с традиционными аналогами
- Цена и выбор поставщика
- Опыт эксплуатации и отзывы
- FAQ
Принцип работы систем обогрева в масштабах аэропорта

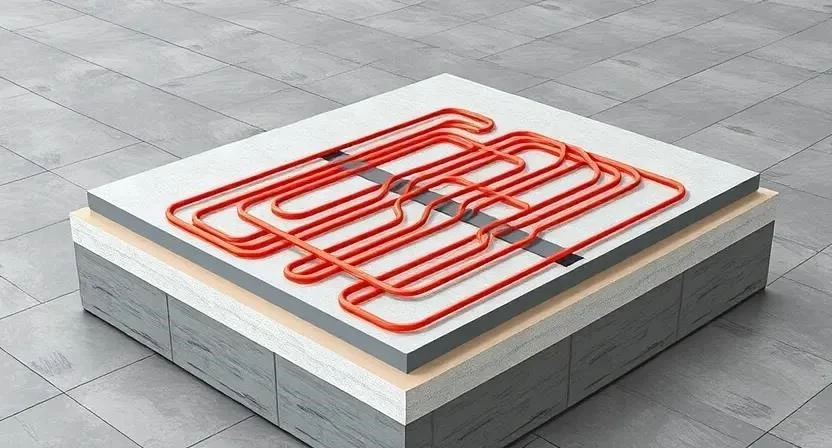

Система работает по принципу низкотемпературного излучателя, который равномерно распределяет тепло от поверхности пола вверх. Основная цель здесь заключается в создании теплового барьера, который предотвращает охлаждение ног пассажиров и быстро высушивает влагу, принесенную с улицы. Я часто сталкивался с тем, что обычные радиаторы в таких масштабах бесполезны из-за огромных потолков. Инженерные сети проектируются так, чтобы минимизировать теплопотери через фундамент и обеспечить энергоэффективность всего здания.
Классификация систем обогрева для терминалов
Для общественных зданий выбирают одну из трех основных технологий. Водяной пол считается самым экономичным в эксплуатации на больших площадях, но требует наличия котельной. Электрический вариант проще в монтаже, однако счета за электричество могут стать серьезной проблемой. Инфракрасный обогрев применяется точечно, например, в небольших технических зонах.
| Вид системы | Стоимость монтажа | Затраты на энергию | Надежность | Скорость нагрева | Срок службы |
|---|---|---|---|---|---|
| Водяной | Высокая | Низкие | Очень высокая | Медленная | 50+ лет |
| Электрический (кабель) | Средняя | Высокие | Высокая | Быстрая | 20-30 лет |
| Инфракрасный (пленка) | Низкая | Средние | Средняя | Очень быстрая | 10-15 лет |
| Электрический (мат) | Средняя | Высокие | Высокая | Быстрая | 20 лет |
| Гибридный | Очень высокая | Средние | Высокая | Средняя | 30+ лет |
Технические характеристики и параметры
При выборе материалов я всегда смотрю на класс износостойкости покрытия, так как нагрузка на пол в аэропорту колоссальная. Поверхность должна выдерживать перемещение тяжелых тележек с багажом и постоянный поток людей. Теплоотдача системы должна быть сбалансирована с мощностью вентиляции, чтобы не возникло эффекта «духоты» у пола при холодном воздухе сверху.
| Характеристика | Значение | Что означает |
|---|---|---|
| Теплоотдача | 80–120 Вт/м² | Количество тепла, передаваемого в помещение |
| Допустимая нагрузка | от 500 кг/м² | Способность выдерживать вес оборудования и людей |
| Класс износостойкости | PEI IV или V | Стойкость финишного покрытия к истиранию |
| Энергопотребление | Зависит от типа | Общий расход кВт*ч на обогрев площади |
| Теплопроводность стяжки | 0.7–1.3 Вт/(м·К) | Скорость прохождения тепла через бетон |
Область применения в терминалах

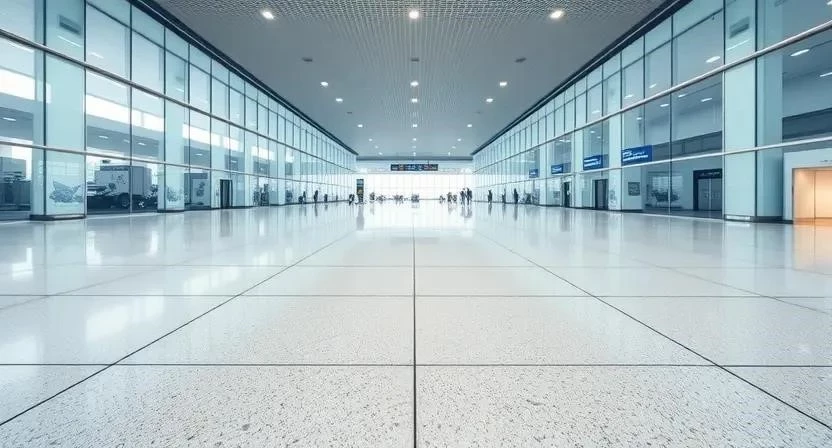

Системы подогрева распределяются по зонам в зависимости от задач. Входные группы требуют максимальной мощности для борьбы со снегом и грязью, чтобы пол высыхал за считанные минуты. Зоны ожидания и VIP-залы проектируются для максимального комфорта пассажиров. В технических помещениях обогрев нужен скорее для поддержания температуры труб и оборудования. Однако я не рекомендую устанавливать мощный подогрев под стационарными тяжелыми перегородками, чтобы не создавать тепловые мосты.
Технология монтажа в промышленных масштабах
Работа начинается с детального проекта. Я заметил, что многие новички экономят на подготовке основания, а потом получают трещины по всей площади терминала. Для больших пространств обязательна установка деформационных швов.
Необходимые материалы и расход:
- Промышленный бетон (М300 и выше) — расчет по объему стяжки
- Теплоизоляционный слой (ЭППС 50-100 мм) — 1 м² на 1 м² площади
- Труба PEX или греющий кабель — 5-7 погонных метров на 1 м²
- Армирующая сетка или фибра — 1 слой на всю площадь
- Грунтовка глубокого проникновения — 0.2 л/м² в два слоя
- Демпферная лента — по всему периметру стен
- Раствор для стяжки (пескобетон) — расход зависит от толщины слоя

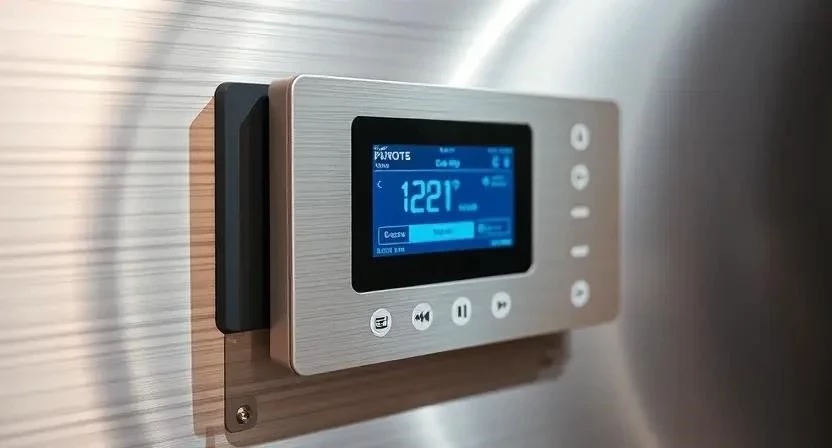

- Терморегуляторы и датчики температуры — 1 шт. на зону (до 50-100 м²)
Инструменты для работы:
- Лазерный уровень (обязательно)
- Бетономешалка или бетононасос (обязательно)
- Правило алюминиевое 3м (обязательно)
- Труборез или кусачки (обязательно)
- Степлер промышленный или пластиковые фиксаторы (обязательно)
- Виброплита для уплотнения стяжки (желательно)
- Мультиметр для проверки кабеля (обязательно)
Пошаговая инструкция по установке:
- Подготовка основания: очистка, выравнивание и обеспыливание (2-3 дня).
- Нанесение грунтовки валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому (1 день).
- Укладка теплоизоляции ЭППС с плотной подгонкой листов (1-2 дня).
- Монтаж демпферной ленты по периметру для компенсации расширения бетона (1 день).

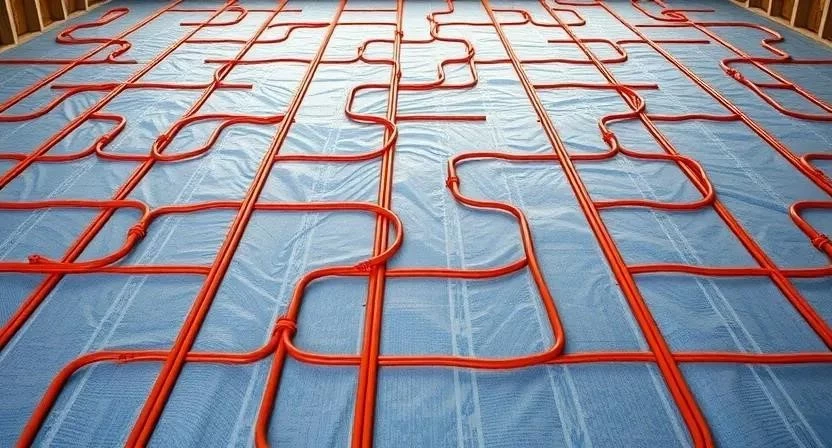

- Раскладка труб или кабеля с соблюдением шага, фиксация на сетке (3-5 дней).
- Установка датчиков температуры в защитных гофрах (1 день).
- Опрессовка системы (для водяного пола) или замер сопротивления (для электрики) (1 день).
- Заливка бетонной стяжки толщиной 60-100 мм с применением виброплиты (3-7 дней).
- Технологический перерыв на высыхание бетона при температуре +15…+20°C (14-28 дней).
- Укладка финишного покрытия (керамогранита или эпоксида) (5-10 дней).
Я однажды видел, как на объекте забыли про деформационные швы в зале длиной 60 метров — через месяц стяжка лопнула ровно посередине. Это была дорогая ошибка, которую пришлось исправлять полной переделкой участка.
Меры безопасности:
При работе с бетоном и химией обязательно используйте респираторы и перчатки. Электробезопасность обеспечивается установкой УЗО и заземлением каждой линии. При работе на высоте в терминалах используйте сертифицированные леса.
Расход и расчет мощности
Для общественных зданий расчет мощности ведется с учетом огромных теплопотерь через остекление. Обычно закладывают 100-150 Вт на квадратный метр. Я рекомендую использовать формулу: Мощность = Площадь × Коэффициент теплопотерь × 1.2 (запас).
| Статья расходов (на 100 м²) | Количество/Объем | Средняя цена за ед. | |
|---|---|---|---|
| ЭППС 50мм | 100 м² | 350 руб/м² | 35 000 |
| Труба PEX 16мм | 600 м | 80 руб/м | 48 000 |
| Бетон М300 | 8 м³ | 5 500 руб/м³ | 44 000 |
| Работа мастера | 100 м² | 1 200 руб/м² | 120 000 |
| Автоматика и датчики | 3 комплекта | 15 000 руб/шт | 45 000 |
Производители и сегментация
На рынке промышленного обогрева доминируют три сегмента. Премиум-класс занимают немецкие и итальянские бренды (например, Rehau, Uponor), которые отличаются идеальной геометрией труб и пожизненной гарантией. Средний сегмент представлен качественными российскими и китайскими заводами, предлагающими оптимальный баланс цены и надежности. Бюджетный вариант — локальные производства кабельных систем, которые подходят для небольших технических зон.
Плюсы и минусы системы
Преимущества использования:
- Создание максимального комфорта для пассажиров.
- Отсутствие пыли, которую обычно гоняют радиаторы.
- Высокая энергоэффективность при низких температурах теплоносителя.
- Эстетика интерьера без громоздких батарей.
- Равномерный прогрев всего объема помещения.
- Быстрое испарение влаги в зонах входа.
- Снижение нагрузки на систему кондиционирования летом.
- Повышение долговечности финишного покрытия за счет отсутствия конденсата.
Недостатки системы:
- Высокая стоимость первоначального монтажа.
- Сложность ремонта при повреждении трубы или кабеля под бетоном.
- Длительный период разогрева и остывания.
- Необходимость строгого соблюдения технологии заливки стяжки.
- Зависимость от качества работы монтажной бригады.
- Требовательность к качеству теплоизоляции основания.
Сравнение с традиционными аналогами
В аэропортах часто пытаются совместить теплый пол с фанкойлами. Я работал на одном объекте, где установили только фанкойлы в зале ожидания — в итоге сверху было жарко, а ноги пассажиров мерзли, что вызывало постоянные жалобы. Теплый пол создает правильный температурный градиент.
| Критерий | Теплый пол | Радиаторы | Фанкойлы |
|---|---|---|---|
| Комфорт | Максимальный | Средний | Низкий (сквозняки) |
| Занимаемая площадь | 0 м² | Значительная | Средняя |
| Скорость нагрева | Низкая | Высокая | Очень высокая |
| Стоимость монтажа | Высокая | Средняя | Высокая |
| Срок службы | Очень долгий | Долгий | Средний |
Цена и выбор поставщика
Опыт эксплуатации и отзывы
Главные инженеры крупных терминалов отмечают, что водяной пол в северных регионах окупается за 5-7 лет за счет снижения затрат на отопление. В южных климатических зонах систему используют преимущественно в зимний период для борьбы с сыростью. Я помню проект в Якутске, где мы использовали гибридную систему с электроподогревом в прихожих и водяным в залах — это позволило избежать промерзания грунта под зданием.
FAQ
Влияет ли теплый пол на фундамент аэропорта?
Нет, если установлена качественная теплоизоляция (ЭППС), тепло уходит в помещение, а не в основание.
Какова стоимость ежегодного обслуживания?
Для водяных систем это промывка контуров раз в 2-3 года, стоимость зависит от объема системы.
Совместим ли подогрев с эпоксидным покрытием?
Да, но важно использовать специализированные эпоксидные составы, устойчивые к температурным расширениям.
Можно ли менять температуру в разных зонах терминала?
Да, для этого здание делится на несколько тепловых контуров с отдельными терморегуляторами.
Что делать, если кабель перегорел?
В современных системах используются датчики поиска места повреждения, что позволяет заменить участок без демонтажа всего пола.
Сколько времени занимает полный прогрев терминала?
В зависимости от толщины стяжки, от 12 до 48 часов.
Можно ли укладывать теплый пол под ковролин в VIP-залах?
Да, но нужно выбирать ковролин с высокой теплопроводностью, чтобы не перегреть систему.
Нужна ли дополнительная вентиляция при таком обогреве?
Да, приточно-вытяжная вентиляция обязательна для удаления излишков влаги и свежего воздуха.
