Монтаж электропроводки в стенах своими руками

При проведении капитального ремонта электропроводка в стенах становится одной из самых ответственных задач. Ошибка на этом этапе может привести к короткому замыканию или возгоранию, а исправление скрытых дефектов потребует разрушения готовой отделки. Стоимость ошибки в электромонтаже часто превышает затраты на качественные материалы в несколько раз. Я всегда подчеркиваю, что правильная технология монтажа проводки — это залог безопасности вашего дома на десятилетия.

Подготовка и оценка сложности работ

Прежде чем покупать инструменты, нужно трезво оценить свои силы. Монтаж электропроводки в стенах своими руками требует не только физической выносливости, но и базовых знаний устройства электрических цепей. Я рекомендую приступать к работам строго до начала чистовой отделки, когда стены уже выровнены, но шпатлевка еще не нанесена. Это позволит избежать огромного количества пыли при штроблении. На выполнение всего цикла работ, от разметки до заделки штроб, стоит заложить от 5 до 7 рабочих дней при условии работы в одиночку.

Я помню свой первый опыт: я решил сэкономить время и не делать детальную схему, в итоге пришлось переделывать половину трасс, потому что они пересекались с будущими дверными проемами. Поэтому планирование — это 50% успеха.

Список необходимых материалов

Для качественного монтажа нельзя использовать случайные провода. Я советую выбирать кабель с маркировкой ВВГнг-LS, так как он не поддерживает горение и выделяет минимум дыма при перегреве. Также вам понадобятся гофрированные трубы для защиты кабеля, подрозетники для установки розеток, распределительные коробки и крепежные элементы.

Таблица 1: Основные расходные материалы

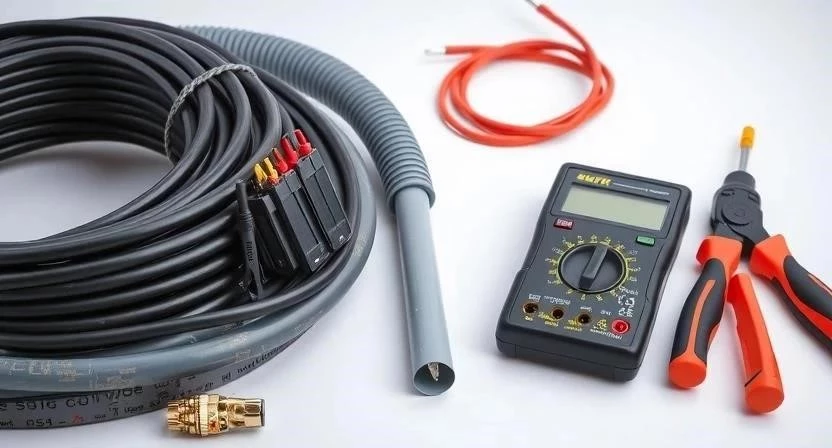

Инструментарий для электромонтажа

Качественный инструмент значительно ускоряет процесс и делает штробы ровными. Если бюджет ограничен, некоторые позиции выгоднее взять в аренду, особенно штроборез и строительный пылесос.

• Перфоратор с набором буров;
• Штроборез (электрический или ручной);
• Строительный уровень (лучше лазерный);
• Стриппер (инструмент для снятия изоляции);
• Мультиметр для проверки напряжения;
• Шуруповерт;
• Индикаторная отвертка;
• Строительный пылесос (обязательно для чистоты);
• Угольник и карандаш для разметки.

Подготовка рабочего пространства

Перед началом активной фазы необходимо очистить помещение. Вынесите лишние предметы и накройте мебель плотной пленкой. Пыль от бетона и кирпича очень мелкая, она проникает повсюду. Организуйте проветривание, особенно если планируете использовать химические составы или герметики. Я всегда заклеиваю вентиляционные отверстия малярным скотчем, чтобы строительная пыль не осела внутри системы вентиляции.

Штробление и подготовка поверхностей

Разметка трасс должна строго соответствовать правилам: кабели прокладываются вертикально или горизонтально. Никаких диагоналей! Глубина штроб должна позволять кабелю полностью скрыться под слоем штукатурки, но не быть слишком глубокой, чтобы не ослабить несущую конструкцию стены. После резки штроб их необходимо тщательно очистить от крошки и прогрунтовать для обеспечения хорошей адгезии со строительной смесью.

Таблица 2: Подбор сечения кабеля под нагрузку

Пошаговая инструкция по монтажу

Соблюдайте последовательность этапов, чтобы не пришлось переделывать работу. Я подготовил для вас четкий план.

1. Создание схемы (2-3 часа): Нарисуйте план расположения всех розеток, выключателей и точек освещения.
2. Разметка линий (1-2 часа): Отметьте трассы на стенах с помощью уровня и карандаша.
3. Прорезание штроб и бурение (5-8 часов): Используйте штроборез и перфоратор для создания каналов и отверстий под подрозетники.
4. Очистка штроб (1-2 часа): Тщательно уберите пыль строительным пылесосом.
5. Монтаж гофры (2-3 часа): Проложите защитную трубку в подготовленные каналы.
6. Прокладка кабеля (3-4 часа): Затяните кабель в гофру, соблюдая вертикали.
7. Фиксация (2 часа): Закрепите гофру и кабель клипсами или раствором.
8. Установка подрозетников (2-3 часа): Выровняйте их по уровню и закрепите.
9. Сборка коробок (3-4 часа): Соедините провода в распределительных коробках.

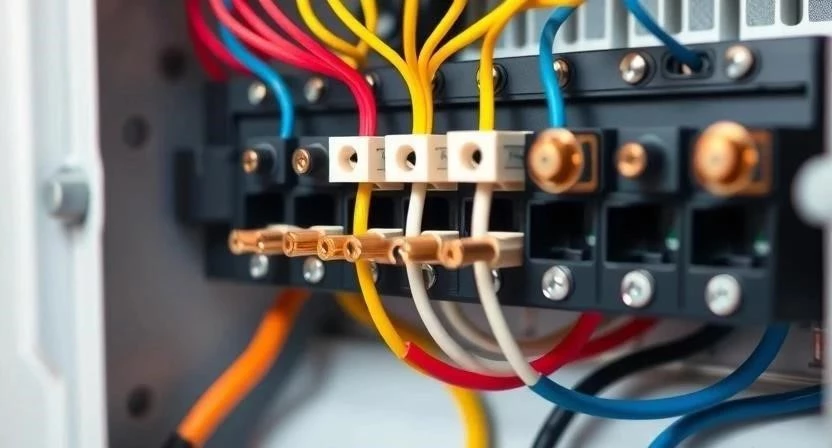

10. Подключение к щиту (3-5 часов): Соберите электрощит и установите автоматы защиты.
11. Тестирование (1 час): Проверьте напряжение на всех точках мультиметром.
12. Заделка штроб (5-7 часов): Заполните каналы строительной смесью.

Таблица 3: План-график выполнения работ

Однажды я забыл прогрунтовать штробы перед заделкой, и через месяц штукатурка просто вывалилась вместе с куском кабеля. Не повторяйте моих ошибок.

Важные технические нюансы

При работе с электрикой критически важны условия среды. В санузлах необходимо учитывать повышенную влажность и использовать максимально герметичные подрозетники. Температурный режим в помещении должен быть не ниже +5°C для правильной работы некоторых видов герметиков. Также следите за совместимостью материалов: например, не используйте дешевые пластиковые коробки, которые могут деформироваться при нагреве кабеля под нагрузкой.

Типичные ошибки новичков

Многие пытаются сэкономить, совершая ошибки, которые потом выходят боком. Вот основные из них:

• Прокладка кабеля по диагонали (это запрещено нормами ПУЭ);
• Использование слишком тонкого сечения провода для мощных приборов;
• Отсутствие заземляющего проводника в цепи;
• Слишком глубокое штробление несущих стен, что ослабляет здание;
• Использование скруток вместо современных клеммников или сварки;
• Неправильная маркировка фазы, нуля и заземления;
• Игнорирование использования гофры в бетонных стенах.

Расчет стоимости и экономия

Стоимость электромонтажа складывается из цены материалов и стоимости услуг мастера. Если вы делаете всё сами, вы платите только за расходники. При найме бригады цена вырастет в 2-3 раза.

Таблица 4: Сравнительная смета (на примере квартиры 50 м²)

Я всегда советую покупать материалы оптом в крупных строительных магазинах — это позволяет сэкономить до 15% от общего чека.

Эксплуатация и уход

После завершения работ не стоит сразу нагружать сеть на максимум. Дайте шпатлевке и раствору в штробах полностью высохнуть. В процессе жизни в квартире периодически проверяйте контакты в распределительных коробках (если они доступны) и не перегружайте розетки через дешевые удлинители. Срок службы качественного кабеля ВВГнг-LS составляет не менее 30 лет.

Альтернативные способы прокладки

Если вы не хотите штробить стены, рассмотрите другие варианты. Можно использовать открытую проводку в ретро-стиле с винтажными выключателями. В современных интерьерах часто применяются кабель-каналы, которые крепятся поверх стены. Также, если у вас гипсокартонные перегородки, проводку можно проложить внутри них без штробления.

Часто задаваемые вопросы (FAQ)

Можно ли штробить несущие стены?
Штробить несущие стены можно, но крайне осторожно и только в определенных зонах, не затрагивая арматуру, чтобы не ослабить конструкцию.

Какой кабель лучше выбрать для розеток, а какой для света?
Для розеток используйте кабель сечением 2.5 мм², для освещения — 1.5 мм².

Нужна нужна гофра в бетонных стенах?
Да, гофра обеспечивает дополнительную защиту кабеля и облегчает его замену в будущем.

Как найти провод в стене через год?
Используйте специальный бесконтактный детектор проводки.

Что делать, если кабель поврежден при сверлении?
Необходимо заменить поврежденный участок кабеля, используя соединительную муфту или распаячную коробку.

Сколько розеток рекомендуется на одну комнату?
Это зависит от назначения комнаты, но в среднем на жилую комнату стоит закладывать не менее 5-8 точек.

Можно ли соединять провода скруткой?
По современным нормам ПУЭ простая скрутка без последующей сварки, пайки или использования клеммников не допускается.
