Автоматизация фасадного освещения решает задачу обеспечения безопасности и комфорта в темное время суток. Правильный выбор датчика освещенности для фасадного света позволяет избежать лишних трат на электричество. Процесс монтажа занимает около 3 часов, а стоимость качественного комплекта начинается от 1500 рублей. Грамотная установка гарантирует стабильную работу системы в любых погодных условиях и защищает оборудование от преждевременного выхода из строя.
- Принцип действия и назначение фотореле
- Классификация устройств освещенности
- Ключевые параметры при выборе
- Где используется автоматика фасада
- Пошаговый процесс установки
- Методика расчета мощности и количества
- Обзор брендов на рынке
- Преимущества и недостатки использования
- Альтернативные способы управления светом
- Стоимость и рекомендации по покупке
- Мнения пользователей и мастеров
- Часто задаваемые вопросы
Принцип действия и назначение фотореле

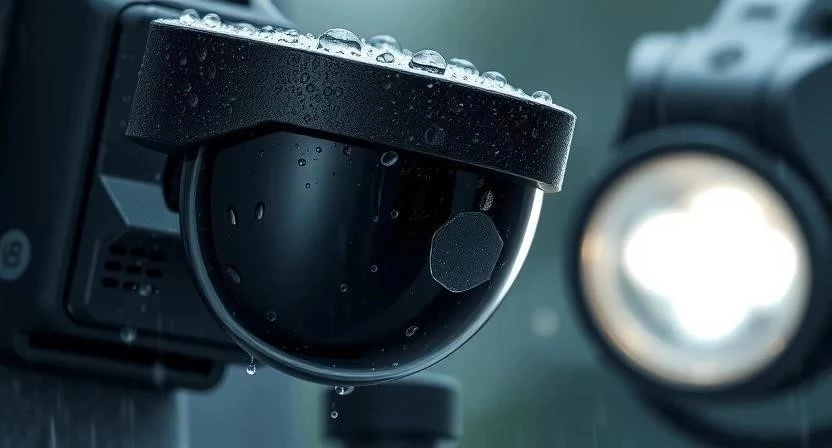

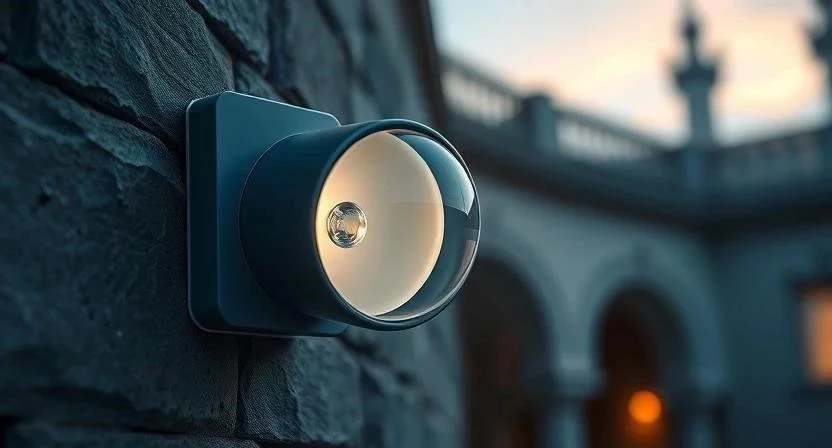

Датчик освещенности, или фотореле, представляет собой устройство, которое управляет включением осветительных приборов в зависимости от уровня естественного света. В основе работы лежит фотоэлемент, реагирующий на изменение интенсивности светового потока. Когда уровень освещенности падает ниже заданного порога, автоматика замыкает цепь, подавая питание на прожекторы или светодиодные ленты. Это делает фасадный свет полностью автономным, избавляя владельца от необходимости вручную щелкать выключателем каждый вечер.
Я часто вижу, как люди пытаются экономить, покупая самые дешевые компоненты, но в итоге сталкиваются с тем, что автоматика срабатывает в полдень из-за случайного блика. Понимание физики процесса помогает избежать таких ошибок.
Классификация устройств освещенности
Существует несколько типов устройств, которые различаются по способу управления и интеграции в систему. Выбор зависит от того, планируете ли вы просто включить свет или строите сложную систему управления домом.
- Аналоговые датчики: реагируют на изменение сопротивления фотоэлемента.
- Цифровые датчики: обрабатывают сигнал микропроцессором, что дает более точную настройку.
- Встроенные модули: фотореле уже интегрировано в корпус светильника.
- Выносные устройства: датчик устанавливается отдельно от ламп, что удобно для больших площадей.
- С датчиком задержки: позволяют настроить время работы света после наступления рассвета.
- С регулировкой люкс: позволяют вручную выставить порог срабатывания.
- Умные реле: подключаются к Wi-Fi и управляются через смартфон.
- Астрономические таймеры: работают по расписанию восхода и заката в конкретной точке мира.
Для наглядности я составил таблицу, которая поможет определиться с типом оборудования.
| Тип датчика | Способ управления | Сложность монтажа | Точность срабатывания | Применение |
|---|---|---|---|---|
| Аналоговый | Резистивный (порог) | Низкая | Средняя | Простые садовые фонари |
| Цифровой | Программный | Средняя | Высокая | Фасадное освещение домов |
| Встроенный | Автоматический | Очень низкая | Зависит от модели | Декоративные светильники |
| Выносной | Внешний контроллер | Высокая | Очень высокая | Промышленные объекты |
| Умное реле | Смартфон/Сценарии | Высокая | Максимальная | Системы «Умный дом» |
Ключевые параметры при выборе
При подборе оборудования важно смотреть не на красивую упаковку, а на конкретные цифры в паспорте изделия. Ошибочный расчет нагрузки может привести к тому, что контакты реле просто сгорят через месяц работы.
Обратите внимание на следующие характеристики:
- Порог чувствительности (Люкс): определяет, насколько темно должно стать, чтобы свет включился.
- Класс защиты IP: для улицы обязательно не ниже IP65.
- Максимальная нагрузка (Вт): суммарная мощность всех ламп, которые вы подключаете.
- Рабочее напряжение: стандарт для бытовых сетей — 220-240В.
- Температурный диапазон: важно, чтобы электроника не вышла из строя в -30°C.
- Тип нагрузки: наличие индуктивной или резистивной нагрузки.
- Время задержки: предотвращает частое включение/выключение при прохождении облаков.
| Характеристика | Значение | Что означает для пользователя |
|---|---|---|
| IP65 | Защита от пыли и струй воды | Датчик можно ставить под козырек или на открытый фасад |
| 1000 Вт | Максимальная мощность | Можно подключить до 10 мощных прожекторов по 100 Вт |
| 5-50 Люкс | Диапазон освещенности | Свет включится в сумерках или в пасмурный день |
| 220V AC | Напряжение питания | Стандартная работа от домашней электросети |
| -40…+70°C | Рабочая температура | Надежность работы в зимний период и летом |
Где используется автоматика фасада
Автоматическое включение света на фасаде востребовано как в частном секторе, так и в коммерции. В частных домах это прежде всего вопрос эстетики и безопасности: когда вы подъезжаете к дому, фасад уже подсвечен, что исключает риск наткнуться на препятствие.
На коммерческих объектах (магазины, офисные центры) фотореле помогает существенно снизить операционные расходы. Свет включается ровно тогда, когда это необходимо, и не работает зря в светлое время суток. Однако стоит учитывать ограничения: нельзя устанавливать датчик в зоне прямого попадания лучей от самих фасадных светильников, иначе возникнет эффект мерцания.
Пошаговый процесс установки
Монтаж фасадного освещения требует аккуратности и соблюдения правил электробезопасности. Я всегда рекомендую сначала подготовить все инструменты, чтобы не бегать по участку в процессе работы.
Необходимый инструмент:
- Перфоратор или дрель;
- Набор отверток (шлицевая и крестовая);
- Мультиметр (для проверки напряжения);
- Индикаторная отвертка;
- Стриппер (для снятия изоляции);
- Строительный уровень;
- Степлер для кабеля (желательно).
Материалы для монтажа:
- Датчик освещенности;
- Уличный кабель (ВВГнг или аналогичный);
- Монтажная коробка с защитой IP65;
- Дюбели и саморезы;
- Герметик силиконовый;
- Гофра для защиты кабеля;
- Клеммники (Wago или винтовые).
Инструкция по монтажу:
- Подготовка (20 мин): Обесточьте линию и проверьте отсутствие напряжения мультиметром.
- Разметка (15 мин): Отметьте место установки датчика так, чтобы он не видел свет от своих же ламп.
- Сверление (30 мин): Просверлите отверстия под монтажную коробку и дюбели.
- Прокладка кабеля (45 мин): Протяните кабель от распределительной коробки к месту установки.
- Установка коробки (25 мин): Закрепите монтажную коробку на стене, используя герметик для защиты стыков.
- Подключение (30 мин): Соедините фазу, ноль и заземление согласно схеме подключения фотореле.
- Монтаж датчика (15 мин): Закрепите само устройство в коробке или на кронштейне.
- Настройка (10 мин): Отрегулируйте порог срабатывания (люксы), если предусмотрено конструкцией.
- Тестирование (10 мин): Закройте фотоэлемент плотной тканью, чтобы проверить включение.
Меры безопасности: Всегда работайте в диэлектрических перчатках. При работе на высоте используйте устойчивую лестницу. При использовании химических герметиков обеспечьте проветривание, если работаете в закрытых зонах.
Частые ошибки новичков:
- Установка датчика под козырек, где скапливается грязь (сенсор быстро «ослепнет»).
- Подключение слишком мощной нагрузки, превышающей номинал реле.
- Отсутствие герметизации кабельных вводов, что ведет к коррозии контактов.
- Размещение датчика напротив фонарного столба или окна.
Пример из моего опыта: Однажды я установил датчик слишком близко к мощному прожектору. Как только наступали сумерки, прожектор включался, датчик видел этот свет, выключал его, а когда свет гас — снова включал. Это циклическое мерцание раздражало всех соседей. Решение было простым: перенос датчика на 2 метра в сторону и установка небольшого экрана.
Методика расчета мощности и количества
Перед покупкой важно рассчитать общую нагрузку. Если вы планируете купить датчик освещенности с номиналом 500 Вт, а ваши прожекторы в сумме потребляют 600 Вт, устройство сгорит очень быстро.
Таблица расчета совместимости мощности:
| Тип нагрузки | Суммарная мощность (Вт) | Рекомендуемый номинал датчика (Вт) | Запас прочности |
|---|---|---|---|
| Светодиодные (LED) | 200 | 500 | Высокий |
| Галогенные | 500 | 1000 | Средний |
| Смешанная (LED + Галоген) | 400 | 800 | Средний |
| Промышленные прожекторы | 1500 | 2500 | Высокий |
Расчет стоимости (пример для 4-х прожекторов по 50 Вт):
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия |
|---|---|---|---|
| Датчик и материалы | 1800 | 1800 | — |
| Кабель и расходники | 1200 | 1200 | — |
| Работа по монтажу | 0 | 3500 | 3500 |
| 3000 | 6500 | 3500 |
Обзор брендов на рынке
Рынок предлагает решения разного уровня. Лидеры сегмента, такие как Schneider Electric или Philips, отличаются высокой надежностью контактов и точной настройкой порога срабатывания. Их устройства стоят дороже, но срок службы составляет 5-7 лет и более.
Бюджетные китайские аналоги вполне справляются с простыми задачами (например, освещение дорожки), но я бы не советовал доверять им дорогостоящую фасадную систему. У дешевых моделей часто «плавает» порог срабатывания, и они могут выйти из строя после первой же сильной грозы из-за плохой влагозащиты.
Преимущества и недостатки использования
Плюсы:
- Значительная экономия электроэнергии.
- Повышение уровня безопасности объекта.
- Полная автономность работы.
- Комфорт: свет включается сам в нужный момент.
- Возможность интеграции в системы автоматизации.
Минусы:
- Зависимость от чистоты поверхности сенсора.
- Риск ложных срабатываний при проездах фар машин.
- Необходимость точной настройки порога люкс.
- Ограничение по суммарной мощности нагрузки.
- Возможное мерцание при неправильном расположении.
Альтернативные способы управления светом
Часто возникает вопрос: что лучше — фотореле, таймер или умный дом? Ответ зависит от ваших целей и бюджета.
| Параметр | Фотореле | Астрономический таймер | Умное реле (Wi-Fi) |
|---|---|---|---|
| Принцип работы | По уровню света | По времени/календарю | По сценариям/удаленно |
| Цена | Низкая | Средняя | Высокая |
| Сложность настройки | Минимальная | Средняя | Высокая |
| Надежность | Высокая | Очень высокая | Зависит от интернета |
| Гибкость | Низкая | Средняя | Максимальная |
Стоимость и рекомендации по покупке
Средняя стоимость датчика варьируется от 500 рублей за простейшее устройство до 5000 рублей за профессиональный модуль с цифровым управлением. На цену влияют класс защиты (IP), бренд и наличие дополнительных функций (например, задержки выключения).
При покупке в специализированных магазинах всегда проверяйте наличие гарантийного талона. Я советую брать устройства с запасом по мощности хотя бы на 30% — это обеспечит долговечность всей системы. Не покупайте датчики на рынках «с рук», так как влагозащита в таких устройствах — вещь критическая, и любая микротрещина в корпусе приведет к короткому замыканию.
Мнения пользователей и мастеров
Анализируя отзывы, можно выделить две крайности. Владельцы домов часто хвалят автоматику за «эффект присутствия» (дом выглядит жилым, даже когда хозяев нет), но жалуются на необходимость протирать датчик от пыли раз в сезон.
Профессиональные монтажники отмечают, что основная проблема — это неправильная коммутация. Часто люди путают входное напряжение с выходным, что мгновенно сжигает электронику. Если вы планируете делать монтаж самостоятельно, обязательно изучите схему подключения именно вашей модели.
Часто задаваемые вопросы
Почему свет мигает в сумерках?
Это происходит из-за того, что датчик расположен слишком близко к светильнику. Свет от лампы попадает на сенсор, он выключает его, свет гаснет, сенсор снова видит темноту и включает его. Решение: перенос датчика.

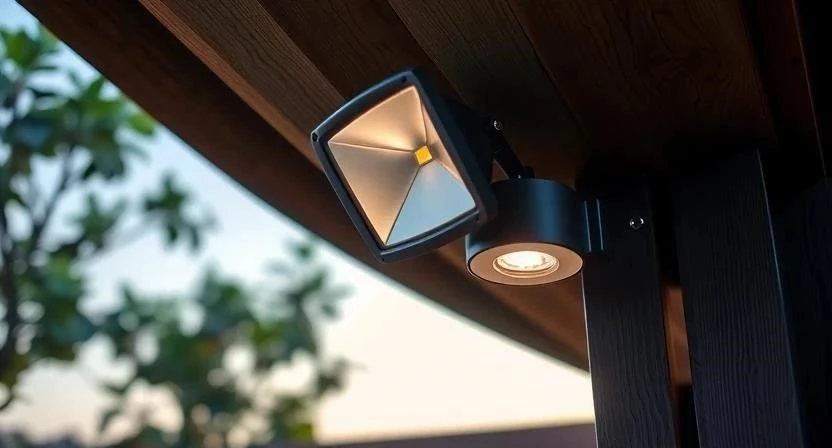

Можно ли ставить датчик под козырек крыши?
Да, это даже рекомендуется, так как это защитит его от прямого попадания дождя и снега, продлевая срок службы.
Как настроить порог срабатывания?
На большинстве моделей есть подстроечный резистор (маленький винтик под крышкой). Его нужно вращать, пока система не начнет срабатывать именно при той освещенности, которая вам нужна.
Нужно ли защищать датчик от птиц?
Желательно. Помет на фотоэлементе — одна из главных причин отказа автоматики.
Можно ли подключить светодиодную ленту напрямую?
Нет, светодиодной ленте нужен блок питания. Датчик должен стоять либо перед блоком питания, либо (если это специальное реле) управлять самим блоком.
Что делать, если датчик не реагирует на темноту?
Проверьте исправность самого фотоэлемента и наличие напряжения на входе. Также убедитесь, что на него не светит фонарь или окно.
