Оплата счетов за свет часто превращается в неприятный сюрприз, когда сумма в квитанции оказывается значительно выше ожидаемой. Контроль расхода электричества позволяет выявить скрытые потери и оптимизировать домашний бюджет. Сложность настройки системы зависит от масштаба: от одной розетки до всего дома. Стоимость решения может варьироваться от пары тысяч до десятков тысяч рублей, но окупаемость наступает довольно быстро за счет исключения лишних трат.
- Суть и принципы работы систем энергомониторинга
- Разнообразие доступных систем контроля
- Технические параметры и характеристики оборудования
- Где применять энергомониторинг
- Технология установки оборудования
- Расчет потребления и стоимости электроэнергии
- Обзор производителей и сегментация рынка
- Преимущества и недостатки систем мониторинга
- Сравнение методов контроля
- Цена и выбор места покупки
- Реальный опыт и отзывы пользователей
- Часто задаваемые вопросы (FAQ)
Суть и принципы работы систем энергомониторинга
Энергомониторинг приборов — это процесс непрерывного отслеживания параметров электрической сети. Работа системы строится на использовании специальных датчиков тока, которые фиксируют прохождение электрического потока через проводку. Эти датчики преобразуют физические параметры, такие как напряжение и сила тока, в цифровой сигнал. Полученные данные передаются через протоколы связи на центральный контроллер или напрямую в облачное приложение. В итоге пользователь получает наглядные отчеты, где видна нагрузка, мощность и потребление каждого устройства в режиме реального времени.
Разнообразие доступных систем контроля
Выбор оборудования зависит от того, насколько глубоко вы хотите погрузиться в автоматизацию. Можно ограничиться точечным контролем отдельных гаджетов, а можно установить полноценную систему в электрощит. Ниже приведен перечень популярных типов устройств:

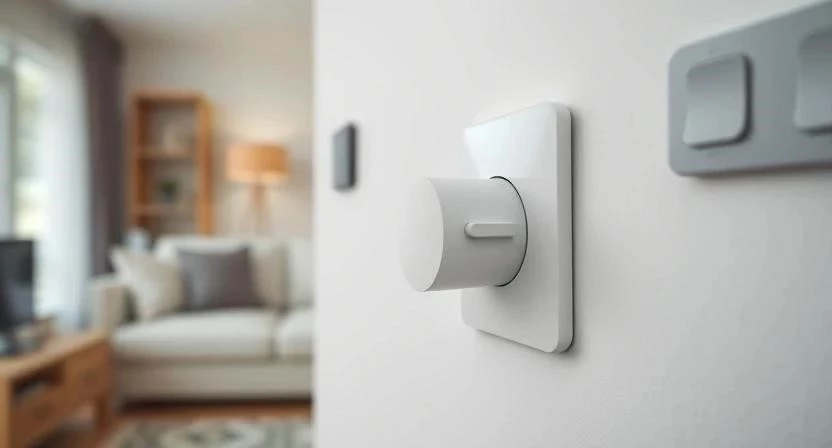

- Умные розетки — самый простой способ для контроля бытовой техники;

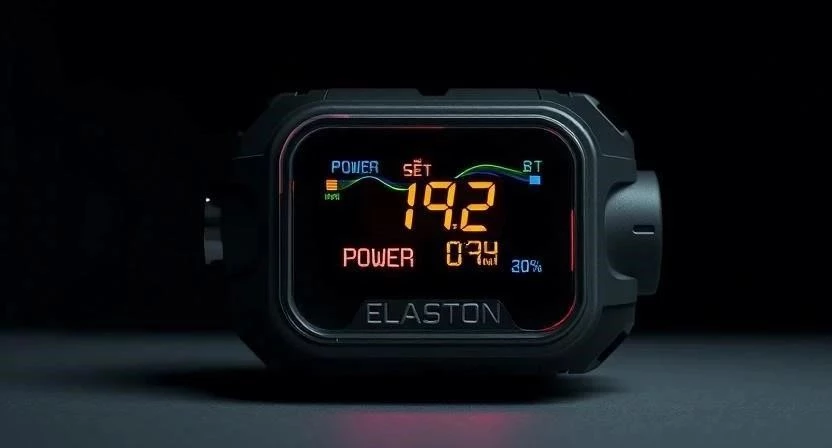

- Внешние ваттметры — приборы с дисплеем для мгновенного замера;

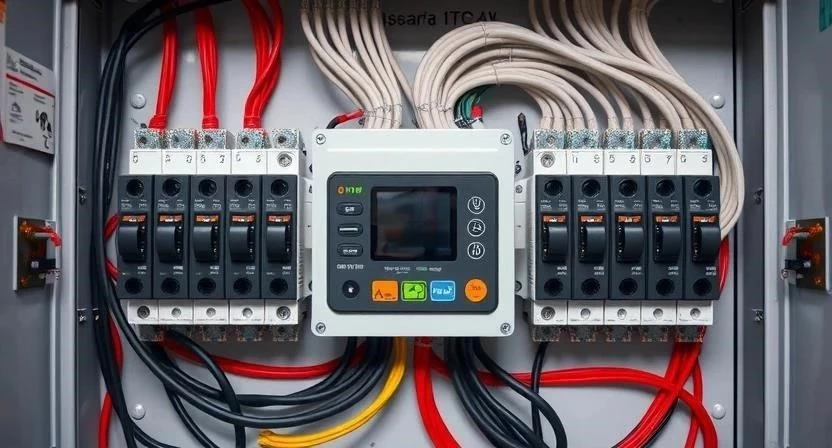

- Модули в электрощиток — позволяют видеть потребление всей квартиры;
- Датчики тока (трансформаторы тока) — устанавливаются на фазные провода;
- Умные счетчики электроэнергии — заменяют старые приборы учета;
- Реле с функцией мониторинга — позволяют не только считать, но и отключать нагрузку;
- Профессиональные анализаторы сети — для глубокого энергоаудита;
- Беспроводные Zigbee-датчики — для создания сложных сценариев умного дома.
Для наглядности я составил таблицу, которая поможет сориентироваться в назначении разных устройств.
| Вид устройства | Назначение | Уровень сложности установки |
|---|---|---|
| Умная розетка | Контроль одного прибора (ТВ, лампа) | Очень низкий |
| Ваттметр | Быстрая проверка мощности прибора | Низкий |
| Модуль в щиток | Мониторинг всей квартиры или группы линий | Высокий |
| Датчик тока (трансформатор) | Измерение тока без разрыва цепи | Средний |
| Умный счетчик | Общий учет потребления по дому | Высокий |
Технические параметры и характеристики оборудования
При выборе системы важно смотреть не только на дизайн, но и на техническую начинку. Точность измерений определяет, насколько реальной будет ваша экономия. Если прибор ошибается на 10%, вы не сможете точно планировать бюджет. Также критически важен класс точности и поддерживаемая максимальная мощность, чтобы устройство не сгорело при включении чайника или обогревателя.
Основные параметры, на которые я всегда обращаю внимание:
| Характеристика | Значение | Что это означает для пользователя |
|---|---|---|
| Класс точности | 0.5 – 2.0 | Чем ниже число, тем точнее замеры |
| Протокол связи | Wi-Fi / Zigbee / Bluetooth | Wi-Fi проще, Zigbee стабильнее и экономичнее |
| Макс. мощность | 16А / 32А / 63А | Какую нагрузку выдержит устройство без перегрева |
| Частота обновления | 1 сек – 1 мин | Как быстро вы видите изменения в приложении |
| Рабочее напряжение | 110В – 240В | Совместимость с вашей электросетью |
Где применять энергомониторинг
Сферы использования систем контроля очень широки. В жилых домах это прежде всего поиск «энергетических вампиров» — приборов, которые потребляют ток даже в режиме ожидания. Я однажды заметил, что старый холодильник с изношенным уплотнителем потреблял на 30% больше нормы, просто пытаясь удержать холод. Мониторинг помог это выявить.
Основные направления применения:
- Контроль работы отдельных мощных приборов (стиральные машины, бойлеры).
- Мониторинг всей квартиры для понимания общего расхода.
- Промышленное использование для контроля работы станков.
- Автоматизация освещения и отопления в умном доме.
- Предотвращение перегрузок электропроводки.
Технология установки оборудования
Монтаж систем требует строгого соблюдения правил электробезопасности. Если вы работаете с модулями в электрощите, обязательно обесточьте вводной автомат. Работа под напряжением недопустима!
Для установки модуля в электрощит я рекомендую придерживаться следующего алгоритма:
- Подготовка: Полностью отключите питание на главном автомате.
- Демонтаж: Снимите защитную крышку щитка и освободите место для нового модуля.
- Подготовка проводов: Зачистите концы фазных проводов на нужную длину.
- Монтаж модуля: Установите устройство на DIN-рейку до щелчка.
- Подключение: Заведите фазный и нулевой провода в клеммы согласно схеме.
- Проверка затяжки: Плотно затяните винты, чтобы избежать искрения.
- Запуск: Включите питание и проверьте наличие связи с приложением.
- Настройка: Введите параметры тарифа в настройках ПО.
Для качественного монтажа вам понадобятся следующие инструменты:
- Индикаторная отвертка (обязательно);
- Набор отверток (шлицевые и крестовые);
- Стриппер (инструмент для снятия изоляции);
- Мультиметр (для проверки напряжения);
- Пассатижи или кусачки;
- Рулетка;
- Перчатки с диэлектрическим покрытием.
Важное замечание: При работе с электричеством всегда соблюдайте дистанцию и используйте исправный инструмент. Если вы не уверены в своих силах, лучше пригласите электрика — ошибка может привести к короткому замыканию или пожару.
Расчет потребления и стоимости электроэнергии
Чтобы понять, сколько денег вы тратите, нужно переводить киловатт-часы в рубли. Формула проста: Сумма = (Мощность прибора в кВт × Время работы в часах) × Тариф за 1 кВт⋅ч. Например, если чайник мощностью 2 кВт работает 30 минут (0.5 часа) при тарифе 6 рублей, то один цикл стоит 6 рублей.
Ниже приведена таблица примерного потребления популярных бытовых приборов:
| Прибор | Средняя мощность (Вт) | Расход за 1 час (кВт⋅ч) |
|---|---|---|
| Электрический чайник | 2000 | 2.0 |
| Стиральная машина | 2500 | 2.5 |
| Холодильник (средний) | 150 | 0.15 |
| Телевизор (LED) | 100 | 0.1 |
| Люстра (5 ламп LED) | 50 | 0.05 |
| Кондиционер | 1500 | 1.5 |
Обзор производителей и сегментация рынка
На рынке представлено множество брендов. Я разделяю их на три категории:
- Бюджетный сегмент (Китай): Бренды вроде Tuya или Sonoff. Отлично подходят для старта, имеют огромный выбор, но иногда могут «отваливаться» от Wi-Fi.
- Средний сегмент: Xiaomi, Aqara. Высокая надежность, отличная интеграция в экосистемы умного дома и стабильная работа протокола Zigbee.
- Профессиональный сегмент: Shelly, специализированные системы автоматизации. Максимальная точность, возможность глубокой настройки, но высокая цена.
Преимущества и недостатки систем мониторинга
Перед покупкой стоит взвесить все «за» и «против».
Плюсы:
- Реальная экономия денег за счет контроля привычек;
- Повышение безопасности (уведомление о перегрузке);
- Наглядная аналитика потребления;
- Возможность удаленного управления;
- Автоматизация сценариев (выключить свет, если никого нет);
- Помощь в диагностике неисправной техники;
- Прозрачность расходов для всей семьи.
Минусы:
- Начальные затраты на покупку оборудования;
- Необходимость стабильного интернета;
- Сложность монтажа некоторых модулей;
- Зависимость от облачных сервисов производителя;
- Возможные помехи в работе беспроводных протоколов;
- Необходимость обучения работе с приложением;
- Риск взлома системы (требует защиты паролей).
Сравнение методов контроля
Я подготовил сравнительную таблицу, чтобы вы могли выбрать оптимальный путь.
| Метод | Точность | Цена | Удобство |
|---|---|---|---|
| Умная розетка | Средняя | Низкая | Очень удобно |
| Внешний ваттметр | Высокая | Средняя | Нужно подходить к прибору |
| Мониторинг в щитке | Очень высокая | Высокая | Автоматически в приложении |
Цена и выбор места покупки
Стоимость систем сильно разнится. Умная розетка может стоить от 500 до 1500 рублей. Модуль в щиток обойдется в 2000–7000 рублей. Профессиональные системы могут стоить десятки тысяч. Цена зависит от протокола связи (Zigbee обычно дороже Wi-Fi из-за необходимости шлюза), точности и бренда. Рекомендую покупать в крупных специализированных магазинах электроники или на проверенных маркетплейсах, обращая внимание на отзывы о стабильности связи.
Реальный опыт и отзывы пользователей
Многие пользователи делятся своими успехами. Например, один из моих знакомых установил умные розетки для своего ПК и заметил, что за счет настройки автоматического отключения монитора и периферии в ночное время, он экономит около 200 рублей в месяц. Это кажется мелочью, но за год набегает приличная сумма.
Другой кейс: установка щитового монитора помогла семье обнаружить, что старый обогреватель в детской потребляет в два раза больше заявленного из-за неисправного термостата. Это не только сэкономило деньги, но и предотвратило риск перегрева проводки.
Часто задаваемые вопросы (FAQ)
Влияет ли мониторинг на показания основного счетчика?
Нет, система мониторинга лишь считывает данные для вашего удобства и не вмешивается в работу государственного прибора учета.
Безопасны ли умные розетки?
Если вы выбираете качественные бренды с защитой от перегрева и перегрузки, они абсолютно безопасны. Избегайте безымянных дешевых копий.
Как выбрать точность прибора?
Смотрите на класс точности. Для бытовых нужд достаточно класса 1.0 или 2.0, для точных расчетов лучше искать 0.5.
Нужен ли шлюз для Zigbee устройств?
Да, для работы Zigbee-датчиков и розеток вам потребуется специальный контроллер (шлюз), который свяжет их с вашим роутером.
Можно ли контролировать приборы через интернет?

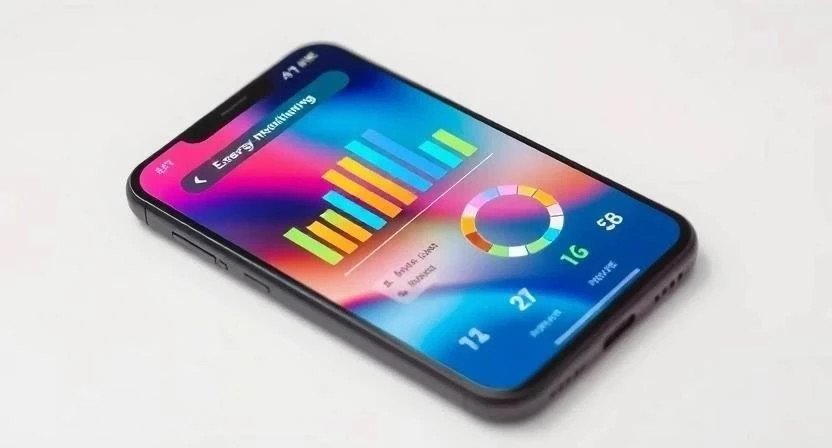

Да, большинство современных систем позволяют видеть графики потребления из любой точки мира через мобильное приложение.
Поможет ли это снизить тариф?
Напрямую — нет, но это поможет вам перенести работу мощных приборов на ночное время, если у вас действует многотарифный учет.
Что делать, если Wi-Fi розетка постоянно отключается?
Проверьте уровень сигнала роутера в месте установки. Возможно, стоит установить репитер или перейти на Zigbee.
