Чистота линий интерьера напрямую зависит от того, насколько незаметно спрятана техническая начинка. Скрытый монтаж датчиков движения позволяет полностью интегрировать автоматику в потолок или стены, не нарушая эстетику помещения. Процесс требует высокой точности: ошибки при штроблении могут привести к повреждению коммуникаций, а на качественную установку одной точки уходит до 4 часов работы. Правильный подход обеспечит долговечность системы освещения.
- Подготовка и оценка сложности работ
- Выбор комплектующих и материалов
- Инструментарий для монтажа
- Организация рабочего пространства
- Работа с поверхностью и разметка
- Технология скрытого монтажа по этапам
- Тонкости эксплуатации и установки
- Типичные промахи при монтаже
- Смета на установку датчика
- Обслуживание системы
- Другие способы монтажа
- Часто задаваемые вопросы
Подготовка и оценка сложности работ
Прежде чем приступать к электрике, нужно оценить уровень своих навыков. Скрытая установка требует умения работать со штроборезом, понимания схем подключения и навыка аккуратного монтажа в ограниченном пространстве. Если вы никогда не работали с распределительной коробкой, лучше доверить это профессионалу. Я рекомендую планировать работы на период, когда в помещении не ведется чистовая отделка, так как пыль от штробления очень едкая. Общее время на монтаж одного устройства с учетом подготовки и финишных работ составит около половины рабочего дня.
Выбор комплектующих и материалов
Для успешного выполнения задачи необходимо заранее подготовить все расходные материалы. Качество кабеля напрямую влияет на пожаробезопасность, поэтому я всегда советую использовать проверенные марки.
- Инфракрасный датчик с нужным углом обзора;
- Кабель ВВГнг (сечение 1.5 мм² для освещения);
- Монтажная коробка или подрозетник;
- Клеммники для надежного соединения проводов;
- Гибкая гофра для защиты проводки;
- Крепежные элементы (дюбели, саморезы);
- Грунтовка для подготовки поверхности;
- Шпаклевка для финишного выравнивания.
При расчете количества материалов на одну точку учитывайте запас в 10% на изгибы и подрезку кабеля.
| Наименование | Количество (на 1 точку) | Примерная цена (руб.) | |
|---|---|---|---|
| Датчик движения (скрытый) | 1 шт. | 1 500 | 1 500 |
| Кабель ВВГнг 3х1.5 | 5 м | 250 (за метр) | 1 250 |
| Монтажная коробка | 1 шт. | 150 | 150 |
| Расходники (клеммы, дюбели) | комплект | 300 | 300 |
| ИТОГО | 3 200 |

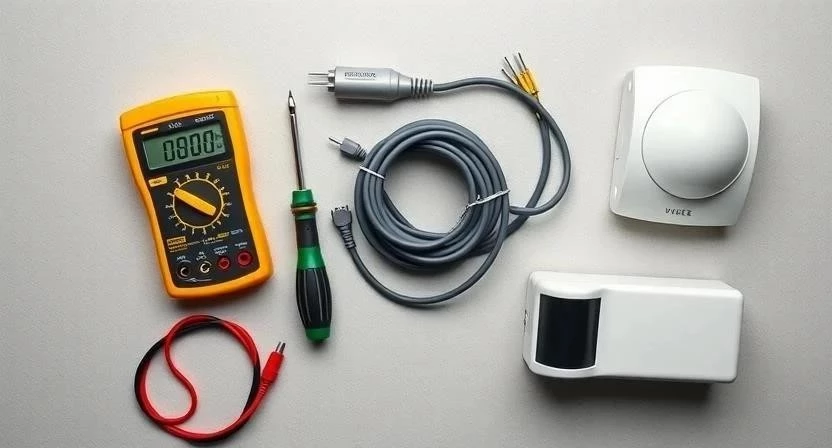

Инструментарий для монтажа
Качественный инструмент значительно упрощает процесс и экономит время. Если вам требуется штроборез или мощный перфоратор, которые используются редко, разумнее их арендовать, чем покупать.
| Инструмент | Назначение | Статус |
|---|---|---|
| Перфоратор | Бурение отверстий | Арендовать |
| Штроборез | Создание каналов под кабель | Арендовать |
| Мультиметр | Проверка напряжения и целостности цепи | Купить |
| Уровень | Проверка горизонтальности установки | Купить |
| Кусачки/Стриппер | Зачистка и резка кабеля | Купить |
| Отвертки | Затяжка клемм и крепление корпуса | Купить |
| Строительный пылесос | Удаление штробной пыли | Арендовать |
Организация рабочего пространства
Первым делом необходимо освободить зону монтажа от ценных вещей. Пыль при штроблении проникает повсюду, поэтому мебель и напольные покрытия нужно тщательно закрыть плотной защитной пленкой. Организуйте сразу контейнер для выноса строительного мусора, чтобы он не скапливался под ногами. Я заметил, что если не убирать крошку сразу, она забивается в щели ламината, и потом ее невозможно достать.
Работа с поверхностью и разметка
Разметка мест установки должна учитывать зону обнаружения датчика, чтобы не возникло мертвых зон. Перед началом штробления обязательно проверьте стены детектором скрытой проводки. Я однажды потратил лишний час на поиск скрытой проводки, когда решил штробить стену без проверки. После создания каналов их нужно очистить от пыли и обильно прогрунтовать для обеспечения хорошей адгезии шпаклевки. Если работа идет с гипсокартоном, подготовьте отверстия согласно техническим характеристикам выбранного датчика.
Технология скрытого монтажа по этапам
Процесс требует строгого соблюдения последовательности действий для достижения качественного результата.
- Выбор точки с максимальным охватом зоны обзора.
- Прокладка кабельных линий в подготовленных штробах.

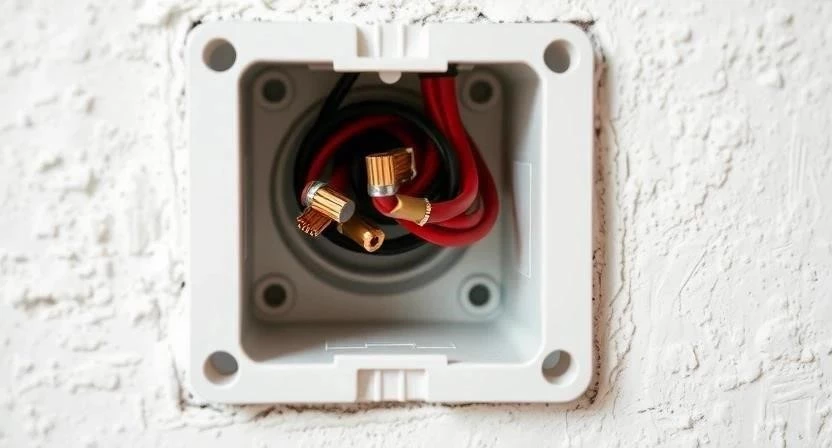

- Установка монтажной коробки в стену или потолок.
- Подключение схемы питания к распределительной коробке.
- Монтаж самого датчика в подготовленное отверстие.
- Фиксация устройства внутри конструкции.
- Настройка чувствительности и времени задержки.
- Тестирование зоны срабатывания при движении.
- Финишная отделка отверстия шпаклевкой.
- Проверка работы в различных режимах освещения.
| Этап | Время выполнения | Критический параметр контроля |
|---|---|---|
| Разметка и штробление | 60-90 мин | Глубина штробы и отсутствие коммуникаций |
| Прокладка кабеля | 30-40 мин | Надежность фиксации кабеля в гофре |
| Подключение и монтаж | 40-60 мин | Качество затяжки клемм и герметичность |
| Настройка и тест | 20-30 мин | Отсутствие мертвых зон |
| Финишная отделка | 40-60 мин | Ровность поверхности после высыхания |
Меры безопасности: Всегда работайте в защитных очках и респираторе при штроблении. Перед началом любых манипуляций с проводами убедитесь, что напряжение на линии отключено. При работе на высоте используйте устойчивую лестницу.
Тонкости эксплуатации и установки
Стоит учитывать, что температура и влажность могут влиять на чувствительность ИК-датчиков, поэтому в ванных комнатах выбирайте модели с соответствующим классом защиты. При использовании диодных ламп важно проверять их совместимость с автоматикой, так как некоторые датчики могут давать ложные срабатывания на низкую нагрузку. Оптимальная высота установки составляет 2-3 метра. Это позволяет обеспечить равномерный угол обзора и минимизировать риск случайного срабатывания на домашних животных.
Типичные промахи при монтаже
Многие новички допускают ошибки, которые приводят к постоянному беспокойству от работы автоматики.
- Установка датчика напротив источников тепла (радиаторов, конвекторов);
- Перекрытие зоны обзора мебелью или элементами декора;
- Выбор слишком тонкого сечения кабеля для длинных линий;
- Ошибки в схеме подключения фазы и нуля;
- Монтаж в местах с сильными сквозняками;
- Неправильная настройка времени задержки (слишком короткое);
- Использование некачественных клеммников, которые ослабевают со временем.
Я часто вижу, как новички ставят датчик прямо над конвектором, из-за чего свет включается сам по себе при каждом нагреве прибора.
Смета на установку датчика
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 3 200 | 3 500 | -300 |
| Работа по монтажу | 0 | 2 500 | 2 500 |
| Аренда инструмента | 1 500 | 0 | 1 500 |
| ИТОГО | 4 700 | 6 000 | 1 300 |
Обслуживание системы
Чтобы датчик работал исправно долгие годы, соблюдайте простой регламент. Периодически очищайте линзу устройства от пыли мягкой сухой тканью, чтобы не повредить покрытие. Раз в год я рекомендую проверять надежность контактов в монтажной коробке. Средний срок службы качественного оборудования составляет 5-7 лет при соблюдении правил эксплуатации.
Другие способы монтажа
Если скрытый монтаж кажется слишком сложным, можно рассмотреть альтернативы. Я столкнулся с проблемой ложных срабатываний из-за сквозняка в одном проекте, и тогда беспроводные решения спасли ситуацию.
| Тип монтажа | Эстетика | Сложность | Надежность |
|---|---|---|---|
| Скрытый | Высокая | Высокая | Высокая |
| Открытый | Низкая | Низкая | Средняя |
| Беспроводной | Средняя | Низкая | Средняя |
Часто задаваемые вопросы
Многих пользователей интересуют специфические моменты работы автоматики.
- Можно ли ставить датчик за стеклом? Нет, стекло блокирует инфракрасное излучение, и датчик не увидит движение.
- Как изменить зону обзора? Это можно сделать с помощью специальных настроечных пластин или изменением угла наклона устройства.
- Что делать при ложных срабатываниях? Проверьте наличие тепловых потоков и настройте чувствительность на более низкий уровень.
- Как подключить несколько датчиков к одной лампе? Датчики соединяются параллельно после точки разветвления фазного провода.
- Влияет ли цвет стены на работу? Цвет не влияет на электронику, но может влиять на эстетику финишной отделки отверстия.
