Резкий скачок напряжения до 380 вольт способен мгновенно вывести из строя блок питания дорогого телевизора или холодильника. Стоимость ремонта такой электроники может достигать половины цены нового устройства, а время простоя техники критично для комфорта. Надежная защита техники от перепадов позволяет избежать этих трат и обеспечить стабильную работу приборов в любых условиях.
- Причины нестабильной работы электросети
- Сравнение технических параметров устройств
- Правила установки защитных устройств
- Срок службы и техническое обслуживание
- Эстетика и габариты решений
- Бюджет на защиту электросети
- Сравнение преимуществ и недостатков
- Рекомендации по выбору устройства
- Мнения экспертов по комплексной защите
- Часто задаваемые вопросы (FAQ)
- Спасет ли обычный сетевой фильтр от удара молнии?
- Почему в доме постоянно мигает свет?
- Можно ли поставить одно реле напряжения на весь дом?
Причины нестабильной работы электросети
Электросеть подвержена множеству внешних и внутренних факторов, которые провоцируют резкие колебания напряжения. Нестабильность может возникнуть по причинам, которые сложно контролировать рядовому пользователю. Важно понимать разницу между простым мониторингом (когда вы только видите проблему на дисплее) и активной защитой (когда прибор реально спасает технику).
- Удары молний в линии электропередач;
- Аварийные ситуации на подстанциях или линиях;
- Перегрузка сети из-за включения мощных потребителей;
- Плохой контакт в распределительных щитках или соединениях;
- Работа мощного сварочного оборудования у соседей;
- Несбалансированная нагрузка по фазам в трехфазной сети;
- Износ или неисправность трансформаторного оборудования;
- Импульсные помехи от работы электродвигателей.
Сравнение технических параметров устройств
Для выбора правильного оборудования необходимо ориентироваться на его ключевые характеристики. Каждый тип устройства решает свою задачу: от простого отключения при опасном пороге до поддержания идеальной синусоиды напряжения.
| Параметр | РКН (Реле) | Стабилизатор | ИБП (UPS) | УЗИП |
|---|---|---|---|---|
| Время срабатывания | Мгновенно (мс) | От 10 до 50 мс | 0 мс (для онлайн-типов) | Наносекунды |
| Диапазон напряжения | Ограничен (отсечка) | Широкий (выравнивает) | Зависит от АКБ | Защита от импульса |
| Тип монтажа | DIN-рейка в щиток | Настенный/напольный | Настольный/шкафный | DIN-рейка в щиток |
| Основная функция | Отключение при перегрузке | Выравнивание вольтажа | Резервное питание | Защита от молнии |
| Мощность | На всю нагрузку дома | На группу или дом | На конкретное устройство | Не применимо |
Правила установки защитных устройств
Монтаж оборудования требует строгого соблюдения последовательности действий. Я часто сталкивался с тем, что люди пытаются подключать стабилизаторы в обычные розетки, что крайне опасно при высокой нагрузке. Все серьезные системы защиты должны интегрироваться непосредственно в электрический щиток.
Перед началом работ обязательно подготовьте необходимый комплект инструментов:
- Индикаторная отвертка или мультиметр;
- Набор отверток (шлицевые и крестовые);
- Инструмент для снятия изоляции (стриппер);
- Пассатижи или комбинированные плоскогубцы;
- Электромонтажные ножницы;
- Строительный уровень;
- Шуруповерт с набором бит.
Процесс установки реле контроля напряжения (РКН) в щиток включает следующие этапы:
- Полностью обесточьте вводной автомат в щитке;
- Проверьте отсутствие напряжения с помощью мультиметра;
- Закрепите модуль РКН на DIN-рейке;
- Подключите фазный провод к входному контакту устройства;
- Подключите нулевой провод к клемме N;
- Убедитесь в надежности затяжки всех винтовых соединений;
- Настройте порог верхнего и нижнего напряжения (например, 190В и 250В);
- Установите задержку включения (рекомендую 180-300 секунд);
- Включите вводной автомат и проверьте работу индикации;
- Протестируйте срабатывание, если есть возможность имитации;
- Закройте дверцу щитка и проверьте отсутствие посторонних звуков.

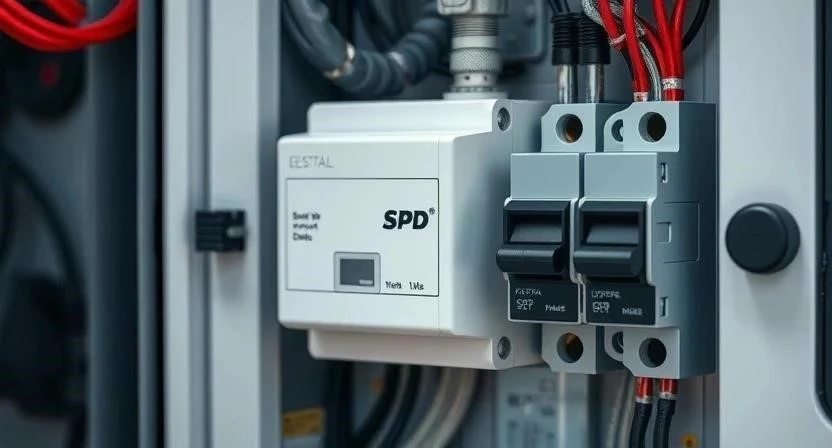

Важное замечание по безопасности: Всегда используйте диэлектрические перчатки и защитные очки. Работа под напряжением без подготовки может привести к летальному исходу. При монтаже УЗИП обязательно убедитесь в наличии качественного заземления, иначе устройство не сможет сбросить импульс в землю.
Когда я монтировал щиток в новом коттедже, я первым делом установил УЗИП, так как в этом районе часто случаются грозы. Это позволило избежать перегорания автоматики в дальнейшем.
Срок службы и техническое обслуживание
Любая система защиты не вечна. Срок службы реле напряжения составляет в среднем 5-7 лет, в то время как качественные стабилизаторы могут работать десятилетиями. Однако важно помнить, что варисторы в составе УЗИП имеют свойство деградировать после каждого принятого импульса. Я советую раз в год проверять состояние индикаторов на модулях защиты. Если светодиод сигнализирует об износе — устройство пора менять, иначе оно не спасет при следующем скачке.
Эстетика и габариты решений
Современные решения позволяют сохранить аккуратный вид интерьера. Компактные модули, устанавливаемые на DIN-рейку, практически незаметны в распределительном щите. Напротив, мощные инверторные стабилизаторы или ИБП могут занимать значительное место в техническом помещении или под столом. Для мониторинга состояния сети удобно выбирать устройства с цифровыми дисплеями, которые позволяют в реальном времени видеть вольтаж и силу тока.
Бюджет на защиту электросети
Стоимость защиты напрямую зависит от уровня выбранного оборудования. Бюджетные реле стоят недорого, но они не исправляют напряжение, а только отключают его. Инверторные стабилизаторы и онлайн-ИБП стоят значительно дороже, но обеспечивают идеальную чистоту тока. Я убедился на собственном опыте: покупка хорошего ИБП для сервера обходится в разы дешевле, чем восстановление базы данных после внезапного отключения питания.
| Тип защиты | Стоимость оборудования (руб.) | Монтаж (руб.) | |
|---|---|---|---|
| Реле напряжения (РКН) | 1 500 — 4 000 | 1 000 — 2 500 | 2 500 — 6 500 |
| Стабилизатор (средний) | 8 000 — 25 000 | 2 000 — 5 000 | 10 000 — 30 000 |
| ИБП (Online) | 15 000 — 80 000 | 1 500 — 4 000 | 16 500 — 84 000 |
| УЗИП (модульный) | 3 000 — 12 000 | 2 000 — 4 500 | 5 000 — 16 500 |
| Сценарий | Затраты на защиту | Риск поломки техники | Окупаемость |
|---|---|---|---|
| Без защиты | 0 руб. | Высокий (от 10к до 100к+) | — |
| Только РКН | ~5 000 руб. | Низкий (от скачков) | Мгновенная |
| Комплекс (РКН+УЗИП) | ~20 000 руб. | Минимальный | Высокая |
Сравнение преимуществ и недостатков
Чтобы не ошибиться с выбором, нужно взвесить все за и против каждого метода защиты.
| Устройство | Плюсы | Минусы |
|---|---|---|
| Реле напряжения | Дешево, быстрое срабатывание, простота | Не выравнивает напряжение, только отключает |
| Стабилизатор | Поддерживает стабильный вольтаж | Габариты, шум, время реакции |
| ИБП (UPS) | Автономность, идеальный сигнал | Высокая цена, замена аккумуляторов |
| Сетевой фильтр | Компактность, доступность | Не защищает от серьезных аварий |
| УЗИП | Защита от молнии и импульсов | Нужно качественное заземление |
Рекомендации по выбору устройства
Выбор системы зависит от того, какую именно технику вы хотите обезопасить и насколько стабильна ваша сеть. Я подготовил краткий гид для принятия решения:
- Для защиты всего дома: устанавливайте связку РКН + УЗИП в щиток;
- Для газовых котлов: обязателен стабилизатор или онлайн-ИБП;
- Для мощных компьютеров и серверов: используйте только онлайн-ИБП;
- Для кухонной техники: достаточно качественного стабилизатора;
- Для аудио-видео систем: используйте сетевой фильтр высокого класса или ИБП;
- Если напряжение постоянно «гуляет»: ваш выбор — инверторный стабилизатор.
Я сам проверял настройки порога срабатывания на своем РКН и выставил их так, чтобы техника не отключалась от мелких колебаний, но мгновенно уходила в защиту при реальной угрозе.
Мнения экспертов по комплексной защите
Инженеры-электрики единогласно утверждают: одной защиты никогда не бывает достаточно. Создание многоуровневой системы — единственный способ гарантировать безопасность. Первый уровень — это УЗИП для защиты от внешних импульсов (молний). Второй уровень — РКН для контроля параметров сети внутри дома. Третий уровень — локальные устройства (стабилизаторы или ИБП) для наиболее чувствительных потребителей. Такой подход минимизирует риски и делает эксплуатацию дома максимально безопасной.
Часто задаваемые вопросы (FAQ)
Спасет ли обычный сетевой фильтр от удара молнии?
Нет, обычный сетевой фильтр предназначен для защиты от мелких высокочастотных помех. Удар молнии в линию электропередач создает колоссальный импульс, который мгновенно прошьет фильтр и уничтожит технику. От молнии защищает только УЗИП, установленный в щитке.
Почему в доме постоянно мигает свет?
Мигание света может быть признаком плохого контакта в электрощите, проблем с нейтральным проводом или работы мощного оборудования у соседей. В такой ситуации первым делом нужно установить реле напряжения, чтобы не сгорели блоки питания.
Можно ли поставить одно реле напряжения на весь дом?
Да, это стандартная и очень эффективная практика. Установка одного мощного РКН на вводе позволяет защитить все бытовые приборы от критических перепадов напряжения, что является базовым уровнем электробезопасности.
