Термины и определения
Давайте определимся с основными терминами, встречающимися при изготовлении фальцевой крыши. Их немного:
- Фальц — соединение полос металла между собой методом фигурного загиба кромки. Замковое соединение получается герметичным без использования герметиков, и, в большинстве случаев, ремонтопригодным.
- Картина — профессиональное название прямоугольной полосы металла, подготовленной под соединение фальцем. Соединяющиеся края полотен имеют подготовленный для замыкания профиль.
- Кляммер — элемент крепления картин к обрешётке кровли. Различают подвижный и неподвижный кляммер. Неподвижный кляммер используют при длине полотна не более 6 м (по другим источникам — 10 м). В связи с температурным сезонным расширением металла скользящий (подвижный) кляммер используют на более длинных картинах.
Скользящий (1) и неподвижный (2) кляммеры
Виды фальцевых соединений
В зависимости от пространственного положения и количества загибов фальцевые соединения делятся на несколько видов.
| Тип фальцевого соединения | Краткое описание технологии изготовления и эксплуатационных характеристик |
|
Одинарный стоячий |
Самый простой и самый используемый вид замка для кровель. Напоминает соединение шип/паз. Край одного листа загибается под углом 90°, край второго делается с двумя подгибами – первый под прямым углом, второй под углом 180°. Такое соединение может подготавливаться на земле, на крыше листы вставляются друг в друга и окончательно фальцуются для придания герметичности. |
|
Двойной стоячий |
Более сложное соединение. Обеспечивает увеличенные показатели герметичности. На крышах применяется редко, чаще используется во время изготовления различных металлических емкостей или бижутерии. Конец одного листа подгибается дважды, первый раз под прямым углом, второй раз под углом 180°. Конец второго листа подгибается три раза. Первый раз под прямым углом и два раза под углом 180°. |
|
Одинарный лежачий |
Простое соединение, используется как технологический шов различных изделий для сыпучих материалов. Преимущества – простота исполнения, возможность загибать фальцованные листы поперек шва дугой или под различными углами. Все стоячие швы не позволяют делать такие изгибы. |
|
Двойной лежачий |
Герметичный шов, используется во время изготовления емкостей для хранения жидкостей. Количество изгибов такое же, как и при двойном стоячем, разница в том, что он расположен не вертикально, а прижимается к листам. |
Стоячие швы имеют высокие показатели прочности на изгиб, лежачие соединения не выдерживают вертикальных нагрузок. Все подгибы двойных швов делают на двух листах одновременно. Кровельщик должен предварительно рассчитывать ширину полос погиба и с нужным смещением устанавливать листы.
Типы соединений фальцевой кровли
Стальной лист фиксируется к обрешетке кляммером. Это металлическая полоса, изготовленная из того же материала, что и кровля. Кляммер прикручивается к обрешетке, потом изгибается под углом 90°, огибает фальц и еще раз подгибается, но уже под углом 180°. Такая технология дает возможности крепить листы к обрешетке без проделывания отверстий в кровле, на фальц-листах промышленного изготовления не применяется.
Крепление фальцевой кровли
Кляммер неподвижный кровельный
Для фальцевой кровли промышленность выпускает специально прокатанный металл с заданным профилем, что намного ускоряет и упрощает процесс покрытия крыши. Кроме того, заводские профили имеют идеально ровные поверхности и одинаковые размеры, что значительно улучшает внешний вид покрытия. Готовые промышленные листы называются картинами или фальц-листами.
Фальцевые панели
Есть два вида картин.
- Стартовые. Устанавливаются первыми с каждой стороны ската крыши, имеют только два шипа.
- Рядовые. Используются для основного покрытия, соединяются между собой в шип/паз.
Для закатывания фальцев применяется ручной инструмент или механические закаточные устройства. Ручная закатка дает возможность соединять не только прямые фальцы, но и элементы сложных конфигураций. Закаточная машинка дает отличный вид и качество соединения, но может использоваться только на прямых участках крыши.
Машина для закрытия фальцев
Инструмент для фальцевой кровли
Обжимные кровельные рамки
Ширина панелей стандартизуется, длина выбирается заказчиком с учетом архитектурных особенностей стропильной системы и размеров крыши.
Проектирование и сложные элементы
Но фальцевая кровля, пожалуй, немного сложна в проектировании. А именно в то плане, что в процессе расчета такой кровли вам нужно будет тщательно выбрать сочетание материала и фактуры поверхности, формы и размеры типовых элементов, и способы их соединения. Хорошо подумайте, будут ли совместимы все эти элементы с предполагаемой формой крыши.
Помните также о том, что формообразующие возможности металла достаточно широкие, но не безграничные. Одним словом, не каждая фирма возьмется за слишком вычурный заказ, тогда как при помощи мягких гонтов обогнуть можно любой купол-фонарь, и никаких швов.
С другой стороны, раз уж застройщики стараются подчеркнуть индивидуальность своих домов при помощи крыш более сложной и интересной формы, здесь действительно длинные картины уже не подойдут. Для этой цели уже давно выпускаются штучные кровельные материалы, при помощи которых легко повторить любую форму крыши.
Например, довольно популярны сегодня ромбы. Они нравятся и дизайнерам, и покупателем таких домов своей завораживающей игрой света и тени. А монтируется между собой такие отдельные элементы при помощи обычной фальцевой техники.
В более дорогих проектах для этого используется долговечный материал, например, патированный титан-цинк:
Такие ромбы изготавливают в заводских условиях, но вполне реально повторить их в домашних, обычными ручными способами. Это достаточно удобный кровельный материал, который позволяет обойти даже самые криволинейные небольшие выступы крыши не хуже гибких гонтов. Но при этом металлический ромбы лишены многих недостатков, которые присущи штучной битумной черепице.
Популярность ромбов растет день ото дня, и все благодаря тому, что появляется возможность достигнуть необычных визуальных эффектов. Тем более, что требования к основанию для фальцевой кровли небольшие. Да и монтаж не так уж и сложен: все конструкции соединяют при помощи кляммеров, а сами ромбы крепятся между собой в лежачий фальц.
При этом верхние ромбы соединяют с нижним замком, а сверху фиксирует кляммерами. Сам монтаж ведут только снизу-вверх, в горизонтальном плане – слева направо или же справа налево. А, чтобы не было ощущение неровности, при попадании ромбов на поперечный шов обрезают окантовки ромбов.
Только следует учитывать, что несмотря на высокую степень защиты от дождевой воды, которой может похвастать любая фальцевая кровля, в случае штучной лучше использовать более сложный кровельный пирог. Например, уложить дополнительную гидроизоляционную мембрану, которая будет выводить конденсаторную влагу и небольшие случайные протечки.
Фальцевая кровля – одна из самых долговечных из существующих видов. Так, медная благополучно проживет целый век, а алюминий и подобные сплавы способны прослужить до 80 лет, что тоже совсем неплохо.
Что такое фальцевая кровля?
Фальцевую кровлю справедливо считают самой надежной из сущствующих. Это связано с тем, что именно фальцевый метод соединения листов металла является наиболее герметичным. По сути, фальц — это специфический шов, формирующийся при скреплении между собой отдельных листов или же полотен металла. Данные соединения обладают абсолютной герметичностью и не требуют применения клеев, герметиков и различных составов.
Фальцевый метод соединения исключает прибивание металла к обрешетке крыши, то есть можно обойтись без сквозных отверстий, которые являются отличными очагами для возникновения коррозии. В данном случае в роли ребер жесткости выступают сами швы. Они выполняют как стратегическую функцию (повышают прочность), так и эстетическую – придают привлекательность кровле. Такая крыша – очень надежная и долговечная.
Плюсы фальцевой кровли:
- герметичность. Так как специфика технологии исключает наличие отверстий в полотнах и листах металла, то доступ влаги внутрь надежно перекрыт;
- относительная легкость листов металла не утяжеляет крышу. Это самым благоприятным образом действует и на фундамент, сокращая нагрузку на него;
- гладкая поверхность листов позволяет снегу беспрепятственно сходить вниз, не задерживаясь на крыше;
- пожаробезопасность обусловлена тем, что металлические поверхности не подвержены возгоранию и плавлению;
- долговечность напрямую будет зависеть от качества работ по укладке. Но если все сделано профессионально, то срок службы фальцевой кровли может достигать 60 лет и даже более того.
Минусы фальцевой кровли:
- низкая шумоизоляция. Звуки дождя, града очень хорошо слышны, поэтому зачастую возникает необходимость в создании дополнительной изоляции;
- трудности при выполнении монтажа. Для работы с фальцевой кровлей обязательно понадобится умение обращаться с металлами;
- обязателен громоотвод, такая металлическая поверхность обладает способностью накапливать электрический заряд;
- завышенная стоимость материала и монтажа. Если, в целях придания более эстетичного вида крыше приобретается кровля со специальным покрытием, то это довольно дорого. Оцинкованная сталь, конечно, будет гораздо дешевле, зато выглядеть будет не слишком привлекательно. Кроме того, из-за сложности монтажа и необходимости специального инструмента, профессиональные кровельщики берут немалую цену за укладку фальцевой кровли.
Фальцевая кровля: особенности монтажа
Фальцевая кровля выполняется из рулонов или листов металла (оцинкованной стали, меди, алюминия или цинк-титана), соединенных между собой при помощи фальцев.
Этот тип соединения позволяет получить герметичное кровельное полотно на крышах самых разнообразных форм. Отсутствие лишних отверстий в кровельном покрытии делает его герметичным и долговечным (от 20 до 150 лет, в зависимости от выбранного материала).
Подготовка к монтажу
Первый шаг — разработка проекта будущей крыши. На чертеже обозначаются места соединений картин, стропил, реек обрешетки. Фальцевая кровля подходит для крыш с уклоном не менее 7°, хотя рекомендованный угол составляет 12-30°.
Так как покрытие металлическое, на нем хорошо заметны любые неровности и дефекты. Это определяет жесткие требования к строительству обрешетки: она должна быть ровной, без выступов или провалов. Допустима как сплошная, так и разреженная обрешетка с шагом, не превышающим 40 см. Ребра крыши и конек должны иметь прямоугольную форму, а лицевая доска карнизного свеса — быть прямой. Для поддержания конькового стыка, вдоль него укладываются две доски, а под разжелобками делают сплошной настил — по 50 см в обе стороны.
Если обрешетка будет ненадежной, со временем фальцевая кровля начнет прогибаться, герметичность нарушится, и появятся протечки, увеличится парусность.
Листы металла с кромками, подготовленными к фальцевому креплению, называются картинами. Для перевозки картин используют грузовой транспорт. Переноска листов разрешена только по одной штуке и только в вертикальном положении. Для подъема картин на крышу используются лестницы, доски, брусья. Металл режется, как правило, на земле, а вот швы соединяются уже наверху. По месту соединения фальцы могут быть лежачими (поперек ската) и стоячими (вдоль ската).
Желательно, чтобы длина картин была равна скату — в этом случае удастся избежать менее надежных лежачих фальцев, применяемых для горизонтальных соединений. Если фальцевая кровля монтируется из рулонного металла, то проблема лежачих фальцев отсутствует вовсе.
Использование металлических рулонов имеет еще ряд преимуществ:
отсутствие проблем, связанных с хранением и транспортировкой картин,
более простой и надежный монтаж,
минимальное количество отходов металла.
Инструменты для монтажа кровли
Монтаж фальцевой кровли требует использования как обычных, так и специализированных инструментов:
ножницы для прямой и кривой резки металла,
прямоугольная и клиновидная киянки,
фальцевый молоток с короткой рукояткой,
ручной (рамки или хапы), полуавтоматический или электрический фальцезакатывающий инструмент,
профилировочный станок (для рулонного металла).
Можно сберечь силы и доставить на место проведения работ станок СФПЗ — с его помощью формируются самозащелкивающиеся фальцы, не требующие никаких дополнительных инструментов для закрытия швов.
Монтаж фальцевой кровли
Укладка первого листа выполняется с выбранной стороны (некоторые производители изготавливают картины, монтируемые строго справа налево). Лист должен выступать на 10 см над карнизом. Его необходимо максимально точно выровнять в горизонтальной и вертикальной плоскостях так, чтобы угол между ним и карнизом был прямым.
Если на картине присутствуют отверстия, то она крепится к обрешетке при помощи саморезов, которые закрываются следующей картиной. Если отверстий нет, в качестве крепежных элементов выступают кляммеры. Это узкие полоски нержавеющего металла, один конец которых крепится к обрешетке, а второй — заводится в шов картины.
Для листов длиной до 10 м используются жесткие кляммеры, свыше 10 м — плавающие. Последние нужны для того, чтобы фальцевая кровля не потеряла герметичность под влиянием температурных деформаций.
Вторая картина укладывается таким образом, чтобы кромки листов совпали. С другой стороны она так же закрепляется на стропилах.
Когда все листы будут уложены, с помощью специального инструмента создаются одинарные (на крышах со скатом не менее 15°) или двойные фальцы. Высота шва определяется, исходя из количества снега, выпадающего в данном — чем его больше, тем выше должен быть фальц. Края листов, выступающие за карниз, загибаются под планку.

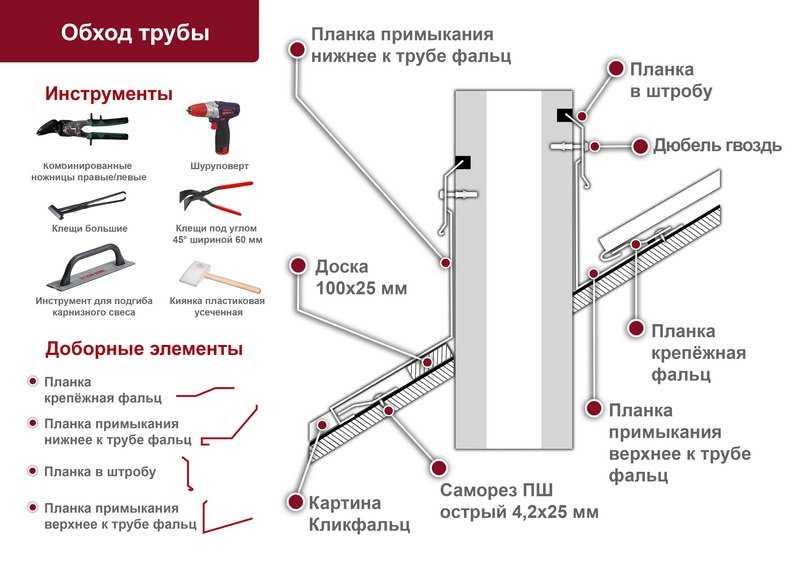

Для укрытия ендовы, конька, труб и других элементов можно приобрести готовые элементы либо вырезать их на месте, а затем соединить при помощи фальца.
Если вы сомневаетесь в герметичности швов или хотите дополнительно подстраховаться, в процессе монтажа можно использовать уплотняющие прокладки, либо в конце всех работ обработать фальцы герметиком. Качественно смонтированная фальцевая кровля прослужит не менее 20 лет без протечек и деформаций.
Точная настройка оборудования
Еще один аспект. Весь поставляемый металл в рулонах всегда имеет определенный допуск по ширине. Например, для 1250 мм это – 5 миллиметров. Если вы разрезаете рулон одной парой ножей, то у вас получится половинчатый интервал в 2,5 мм.
А для профилированного металла это нежелательно, потому что такая неравномерность по всей ширине в процессе изготовление фальцевых картин будет образовывать ряби и приведет к преждевременному износу и станка, и монтажного инструмента.
Большинство качественных кровельных станков разработано с учетом того, что они будут использоваться исключительно в теплых и чистых помещениях, как цех. Для того чтобы поставить его на улице под открытым небом, они не подходят. Ведь в разных атмосферных условиях могут возникать свои сложности.
Например, легко засоряется трапецеидальная резьба, которая переводит к заклиниванию и перекосу кареток с профилированными роликами. И такой станок придется часто сдавать на ремонт.
Также важно обратить внимание на шильд с серийным номером станка и координатами его изготовителя. Так вы поймете, не был ли изготовлен такой станок в каком-нибудь гараже. Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон
Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон
Если вы увидите ряби на первом же листе – дело плохо
Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон. Если вы увидите ряби на первом же листе – дело плохо.
Но здесь сделаем небольшое отступление. Опытным кровельщиком известно, что даже в качественном металлическом рулоне при его точной одинаковой толщине по всей длине жесткость будет варьироваться. Она зависит в основном от концентрации углерода в плавке металла. Буквально следующий рулон уже может отличаться характеристиками, хотя толщина металла будет у него точно такой же.
Кроме того большое значение имеет, какой именно металл вы приобрели для изготовления своих картин. Например, сравнительно недавно на рынке лидировал металл от Новолипецкого металлургического комбината с толщиной 0,55 мм. У него были замечательные показатели жесткости, и к нему подходило определенное оборудование.
Но сейчас довольно много предложений стало поступать со всего рынка, особенно из Китая, который предлагает металл толщиной от 0,4 мм. Вот почему производители, получая фидбек от своих клиентов, немного корректируют свое оборудование под новые виды металла. А именно конфигурацию формирующих роликов и калибровочных переходов.
Для этого, например, в таких моделях, как Mini-prof в самом конце станка есть специальные пластиковые ролики. Их можно регулировать и производить тонкую настройку до необходимой жесткости металла. То есть вы прокатываете металл и постоянно следите за линейностью панели, поправляя ее так, чтобы на кровельной карте был минимальный эффект волны.
Стоячий фальц
Одинарный
Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).
Порядок монтажа одинарного стоячего фальца:
1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.
2) закрыть низкий отгиб фальца высоким.
3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).
Двойной
По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.
Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.
Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.
Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.
Реечный
Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.
Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.
Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.
Угловой
Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.
Самозащелкивающийся фальц
Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.
На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.
К достоинствам фальца–«защелки» относятся:
- водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
- простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
- единая панель на весь скат кровли, без дополнительных стыков;
- нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
- доступная цена кровельного материала и монтажных работ;
- скорость в установке кровли;
- особая прочность соединения.
Статья по теме: Как починить крышу из шифера
Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.
Сплошная обрешётка и материалы
Выше указывались пункты, касающиеся разряженной обрешётки. Её также можно сделать и сплошной. Но применяются уже другие материалы:
- водоустойчивая фанера,
- стружечные плиты OSB-3.
Это взаимозаменяемые варианты. Ценник фанера несколько выше. Но этот материал проще демонтировать и снова использовать. С обозначенными плитами таких действий не получится.
В зависимости от дистанции стропил, отсутствия или нахождения под листами дополнительных прогонов подходят фанеры или плиты толщиной 1,2 – 2,1 см.
Для любой фальцевой кровли сплошную обрешётку требуется выполнять из пиломатериалов, чьи параметры толщины отражены в предложенной таблице:
| Дистанции стропил, либо прогонов (см.) | Доска клееная многослойная | Доска обрезная из хвойных пород | Фанера/ плиты |
| 60 | 20 | 22 | 12 |
| 90 | 23 | 25 | 18 |
| 120 | 30 | 32 | 21 |
В редких случаях для создания сплошной обрешётки применяют обрезную доску. Ещё реже в этом деле встречаются шпунтованные изделия. Они собираются автоматически без сквозняков между составляющими.
Самая распространенная тол данных материалов составляет 2,5 см. Версии толще 3,2 см не годятся – у них слишком большая масса.
Нужная ширина досок для обрешёток не превышает 15 см. При аналогии с вариантом доски «сотка» получается сравнительно небольшое число крепежей на один скат, и минимальное число стыковых зон.
При сопоставлении с вариантом на 20 см (шириной), вариант на 15 см меньше уязвим к поперечным дефектам. Чем больше ширина доски, тем больше её расположенность к деформациям и усушке.
Для создания сплошных обрешёток задействуют калиброванные доски. То есть в данной партии у всех досок идентичная ширина.
Измерительные и разметочные инструменты
Чтобы выполнить качественную, ровную кровлю, конечно, нужны замеры и разметки. Для этого используют специальные приборы. К ним относятся линейки, разметки, метры.
Чтобы измерить небольшие детали, понадобится обычный метр. Для больших – рулетка. А детали мизерного размера можно измерять и линейкой.
Угольник с прямым углом нужен для измерения углов. Чтобы наносить определенные разметки, запаситесь циркулем.
Вспомогательные инструменты
Наряду с основными, без которых нельзя обойтись, нужны и второстепенные приспособления. К вспомогательным относятся листогибы, рамки.
Есть рамки, осуществляющие подгибы карнизов.
