Здравствуйте уважаемые читатели сайта. В этой статье вы узнаете, как закрепить ослабленную мебельную петлю

в дверце шкафа или тумбочки. Это заболевание любой мебели, изготовленной из ДСП.

Я использую этот метод в течение длительного времени, и он никогда еще не подводил меня.

1

. Мы берем два Сверла с разными диаметрами: один 5-6мм, а второй 9-10мм, и развертываем отверстия, в которые винтами для мебели ввинчиваются на глубину 10 мм. Сначала мы сверлим тонкой дрелью, а затем толстой.Будьте осторожны, чтобы не сделать сквозное отверстие .

2

. Мы подгоняем деревянную палочку к диаметру отверстия и срезаем два чопика высотой 9-10 мм.

3

. Ну мы склеиваем дырочки и топики. Затем мы забиваем в chopies и поэтому мы оставляем до следующего дня, чтобы дать клею высохнуть.

4

. Мы ставим петлю на свое место и делаем отметку, куда войдут винты. Мы сверлим отверстия на глубину 10 мм с помощью сверла диаметром 4 мм, а затем приводим винты так, чтобы их можно было легко привинтить на место. Возьмите дрель ровно на 4 мм, так как диаметр винта составляет 6,5 мм, и если вы сделаете отверстие шире, вам придется делать это снова и снова.

5

. Поставьте петлю на место и закрепите. Как видите, все очень просто.

Если ваша мебель все-таки советского производства, то достаточно будет просверлить отверстия шурупами чуть большего диаметра, всыпать немного клея ПВА в древесину, вбить деревянные отбойники и оставить на сутки, чтобы клей высох. Затем в чопике также просверлите отверстие с помощью 2,5 мм тонкого сверла и закрепите петлю на месте.

Установка петель на двери является важным шагом в установке дверного полотна и коробки. С одной стороны, этот процесс не вызывает никаких проблем, так как сводится к установке самих петель и фиксации дверного полотна, но с другой стороны, он требует больших затрат времени, а также терпения и наличия инструментов, необходимых для монтажа. Прежде чем устанавливать дверные петли своими руками, подумайте, сможете ли вы добиться высокого качества работы. Именно от правильной установки петель и дверей на них, во многом зависит их дальнейшая эксплуатация.

Врезные модели: виды и монтаж

Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

Популярные виды таких петель:

  1. Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
  2. Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
  3. Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

Врезка петель в межкомнатные двери

Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

  1. Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
  2. Сначала прикладывают крепление на створку и отмечают карандашом его размер.Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

    Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место. Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза.

    Простой фрезер облегчит работу

    Вставляем навес в гнездо и шурупами его закрепляем.

  3. Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами.Правильно установленная врезная петля

    Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

Работа выполнена!

Это интересно: Как поставить раздвижные двери

Воротные петли: особенности и виды

Хочется отметить, что сами по себе воротные петли могут отличаться различным исполнением. Для гаражей, например, принято использовать петли различных форм, они могут быть, как квадратными, так и цилиндрическими, шестигранными, а значит, каждый хозяин должен выбрать для себя, те изделия, которые отлично подойдут для этого помещения.

  • Если вы желаете выбрать петли цилиндрической формы, то знайте, что они обладают привычным видом, при этом нужно знать, что они привариваются к основанию без особых проблем, чего нельзя сказать о подобных изделиях другого типа, так что учитывайте это обязательно.
  • Поэтому именно о них и хочется рассказать более детально и подробно, после чего вы убедитесь, что действительно такие петли уникальны.

Виды скрытой фурнитуры

Врезные петли классифицируют по разным критериям. Так фурнитуру разделяют по способу регулировки: регулируемые и нерегулируемые. Первый вариант считается универсальным и позволяет провести корректировку, не снимая петель. Нерегулируемые крепежи используют на прочных шкафах, не склонных к деформациям.

Разновидности скрытых петель по функциональности:

  • Стандартные варианты;
  • Модели с доводчиком.

Скрытая фурнитура классифицируется по мощности. Они отличаются по массе, которую способны выдержать.

  1. Петли для межкомнатных дверей рассчитаны в среднем на 60 кг. Для более тяжелых входных конструкций используются петли, которые могут выдержать до 300 кг.
  2. Скрытые петли для мебельных дверей подразделяются на два популярных вида: цилиндрические и soss

Цилиндрические

Цилиндрическая петля врезается во внутреннюю часть двери. Конструкция фурнитуры имеет определенные отличия и считается более практичной. Крепеж не может выдержать значительные нагрузки, поэтому используется для компактных шкафчиков.

Монтаж проводится с помощью фрезы. Для зажима используются специальные винты. Цилиндрическая петля придает дизайну мебели легкости и практичность, ведь исключаются утяжеляющие детали. Скрытые фурнитуры – это практичный и эстетичный вариант для мебели.

Петля SOSS

Скрытая мебельная петля SOSS – это четырехшарнирная конструкция. Крепежный элемент способен равномерно распределить вес дверей, благодаря чему выдерживает значительные нагрузки. Монтаж изделия проводится в большой паз, что исключает перекосы при установке.

Функции и особенности скрытых петель

Самой главной особенностью, которой обладают скрытые дверные петли, является невидимость. Поэтому конструкция предусматривает врезание обеих половин изделия в полотно и раму, вхождение движущихся элементов с выемки.

Кроме того, как и простые модели, скрытые петли должны обеспечивать:

  • свободное открывание и закрывание дверного полотна;
  • надежное соединение рамы и полотна без риска разъединения;
  • фиксацию крайних и промежуточных положений двери;
  • сохранение первоначальных характеристик в течение всего гарантийного срока эксплуатации.

Дверные петли должны выдерживать вес двери и обеспечивать выбранный угол открывания (90°, 120° или 180°). Они могут быть изготовлены из разных материалов и иметь различные размеры, направленность открывания (левые, правые, универсальные), возможности регулирования относительно вертикальной и горизонтальной плоскости.

Плюсы и минусы использования

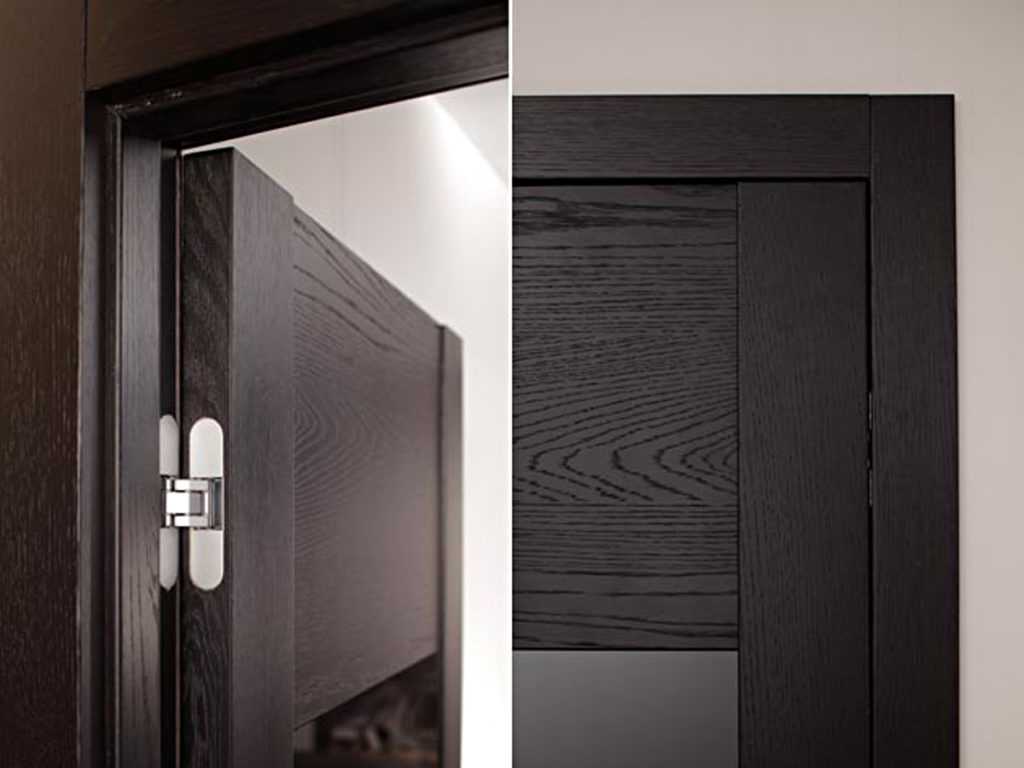

Межкомнатные двери со скрытыми петлями обладают многими преимуществами:

  1. Полотно равномерно прилегает к коробке благодаря обеспечению одинаковых зазоров по всему периметру.
  2. Некоторые изделия скрытого типа обеспечивают поворот створки до 180°.
  3. Даже если дверь имеет большой вес, она не проседает.
  4. Межкомнатные двери скрытого монтажа существенно расширяют дизайнерские возможности.
  5. Установка петель данного типа повышает безопасность жилища. Спилить или сбить их не представляется возможным.
  6. Наличие механизма регулировки позволяет изменять положение полотна относительно дверного косяка в 3 направлениях без демонтажа.

К минусам относят:

  • Высокую стоимость изделия ввиду сложной конструкции.
  • Сложность монтажа.
  • Оба элемента петли являются неразъемными. Поэтому для снятия полотна потребуется демонтировать все изделие целиком.
  • Главным элементом скрытых навесов является шарнир, который может выйти из строя при попадании строительной пыли. Во время ремонта лучше петли снять.
  • Самые распространенные модели позволяют открыть дверь не до конца. А усовершенствованные стоят намного дороже.
  • Если было установлено некачественное изделие, велик риск провисания полотна. В результате открыть двери станет невозможно.

Петли на металлическую дверь

Выполняют те же функции, что и межкомнатные, но не являются взаимозаменяемыми, потому как их необходимо приварить.

Виды навесов для металлических дверей:

Петли с подшипником – благодаря нему конструкции выдерживают двери большего веса.

Бывают: цилиндрические навесы (необходимо приварить к пластинам, обеспечивающим зазор между петлёй и полотном) и каплевидные (сама форма обеспечивает зазор).

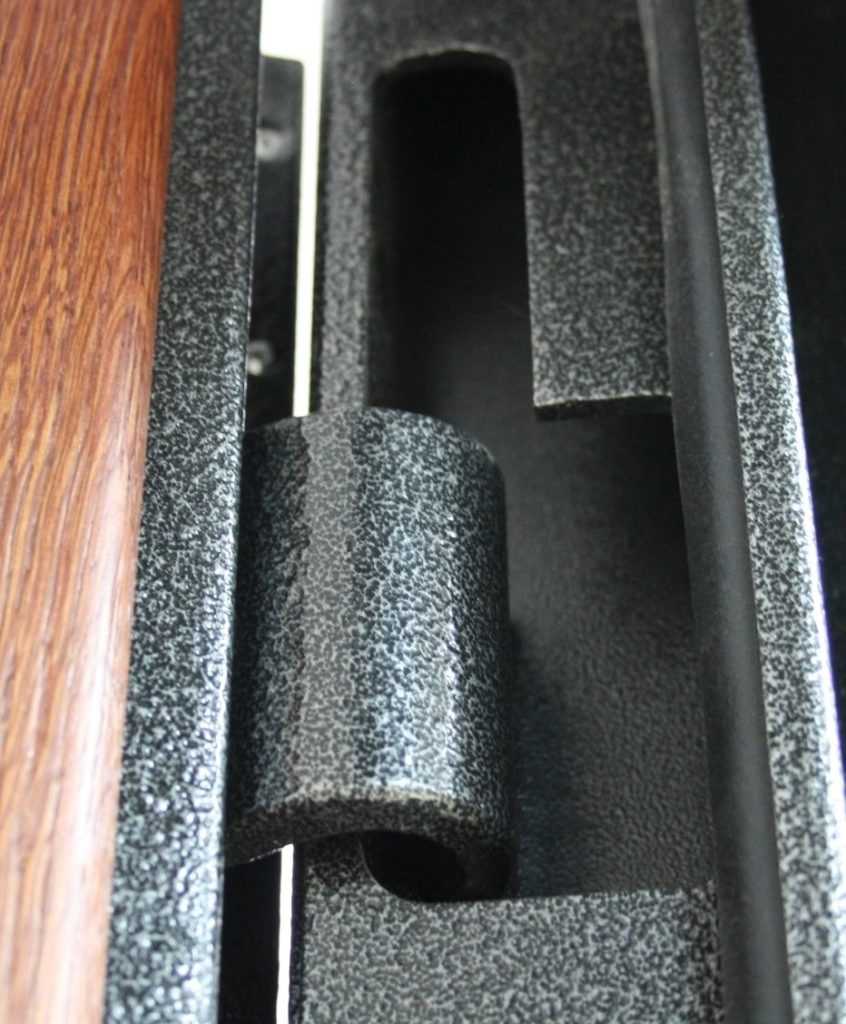

Скрытые (внутренние) петли – защита от срезания, защита от атмосферных явлений. Минус – полотно открывается не полностью. Бывают двух типов: пластинчатые (пластины соединенные штифтами, для лёгких дверей) и цилиндровые (выдерживают увесистые двери).

Установка петель с подшипником своими руками:

  • В коробку разместить полотно, соблюдая зазоры.
  • Обработать навесы смазкой (чтобы при сварке шарик не прихватился).
  • Поставить навес – штырь петли направлен вверх, отрегулировать зазор.
  • Приварить электросваркой.

Алгоритм установки скрытых навесов своими руками:

  • Подготовка отверстий для навесов: прямоугольные выемки в полотне и коробке.
  • Приварить в отверстие коробки.
  • Приварить к полотну.

В быту чаще всего используют навесы с подшипником, из-за удобства установки.

Требования к изделиям

В первую очередь элементы должны выдерживать механические нагрузки, а потому стандарт предусматривает их разделение, в зависимости от веса дверных полотен. По этому признаку их делят на три категории: для створок весом до 60кг; для полотен до 120кг; массивные двери весом до 250кг. Более тяжёлые дверные блоки являются уже специальными изделиями, и для них петли конструируются отдельно.

Итак:

  • Изделия могут быть врезными или ввёртными, но есть и комбинированные варианты. Они так же могут быть левого или правого открывания, либо иметь универсальную конструкцию. Вне зависимости от вида, петли должны обладать достаточной прочностью, чтобы удерживать створки в заданном положении, а так же обеспечить в случае необходимости, возможность ремонта или замены.
  • Конфигурация должна быть такой, чтобы её крепление к раме и полотну была максимально надёжной. При этом подвижный элемент, который называется карта, должен вращаться вокруг оси петли без заедания. Большинство производителей, следуя рекомендациям государственного стандарта, применяют для этой цели подшипники.


Элементы скрытые

  • Качественные петли, которые вы видите на фото, должны обеспечивать открывание полотен не менее 200000 раз, а если это входная дверь – то 500000 раз за свой срок службы. Их сопротивление динамическим и статическим нагрузкам в готовом блоке, определяется с учётом конструктивных особенностей и материала изготовления.
  • Петля обладает высокой эстетикой, и это ещё одно достоинство данного изделия. По этой причине, данную фурнитуру ставят не только на входные двери, но и на межкомнатные и прочие внутренние полотна. Такие элементы могут быть изготовлены из стали, алюминия, различных сплавов, жёсткого пластика – всё зависит от разновидности дверей.
  • Если материал, из которого они выполнены, не обладает коррозионной стойкостью — как, например, сталь, то их детали должны иметь декоративно-защитное покрытие. Так что, цена изделий складывается не только из размеров петель, но и сложности их конструкции, а так же качества лицевого слоя.

Поставляют петли комплектно, с полным набором элементов и крепежа, необходимого для установки и последующей эксплуатации. Согласно действующим правилам, инструкция по монтажу должна присутствовать в каждом ящике с петлями, а при розничной продаже, к ним прилагается соответствующая этикетка.

Преимущества скрытой конструкции

Высокая популярность скрытых петель обуславливается рядом присущих им достоинств:

  • Они не портят внешний вид двери даже при отсутствии наличников.
  • Обеспечивают равномерное примыкание створки к коробке.
  • Возможность открытия створки на большой угол (до 180 градусов).
  • Возможность регулировки без демонтажа.
  • Дополнительная защита от взлома.
  • Возможность монтажа дверной конструкции без наличников.

Высокая надежность изделий обеспечивает до 200 тысяч рабочих циклов.

В конструкцию входят шарнир, соединяющийся с полотном складывающимся рычагом. Более продвинутые и дорогие модели оснащаются механизмами регулировки.

Как врезать и настроить скрытые петли

Процесс установки скрытых петель на металлические и деревянные двери практически одинаков: необходимо вырезать выемку нужного размера, вставить в нее механизм и закрепить.

В зависимости от материла полотна и рамы, потребуются специальные инструменты и умение с ними обращаться.

В деревянное полотно

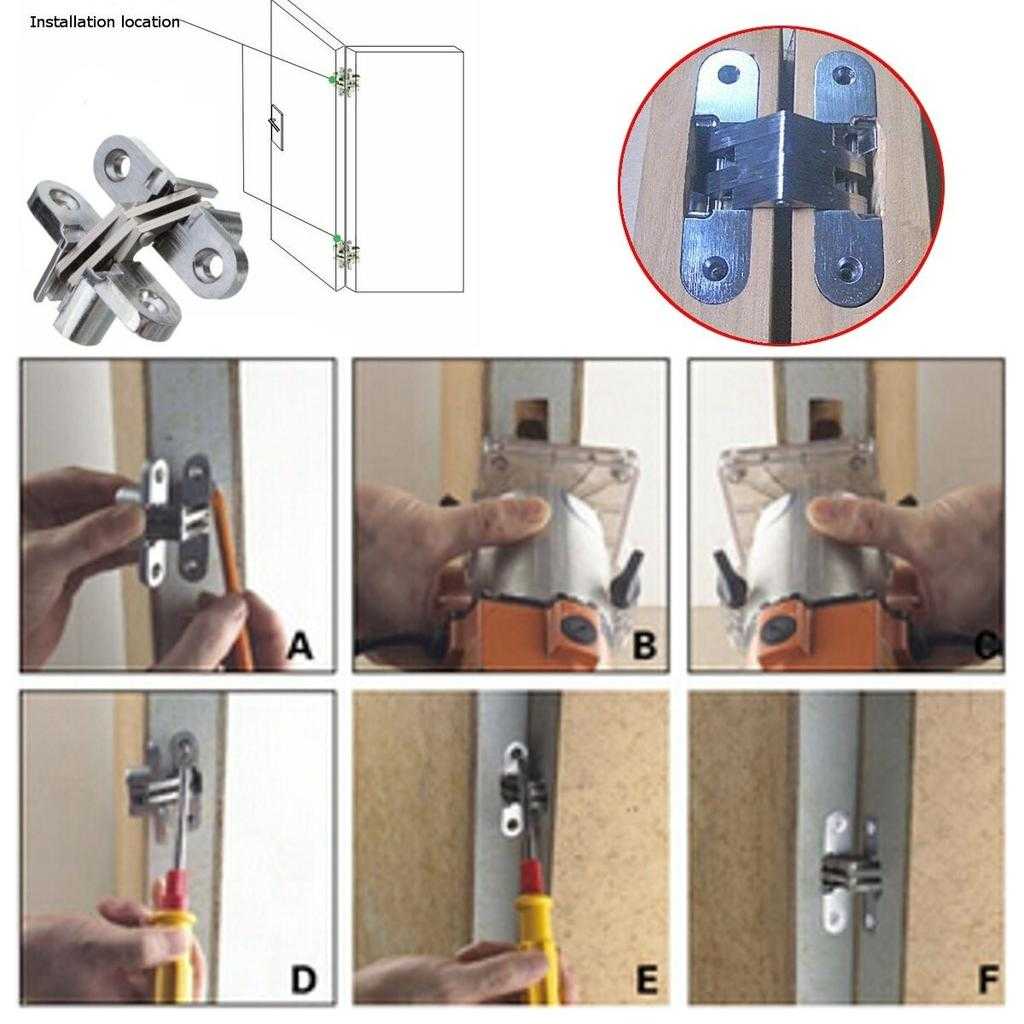

Чтобы установить петли скрытого монтажа в деревянное полотно понадобится:

  1. фрезерный станок;
  2. электрическая дрель с перьевыми сверлами;
  3. карандаш;
  4. стамеска;
  5. молоток;
  6. шуруповерт.

Так как отверстие будет проделываться в торце полотна, дверь необходимо установить вертикально и обеспечить надежность фиксации, чтобы было проще с ней работать. Для этого используют струбцины или специальные деревянные основы с выемками заданной толщины.

Для того чтобы выемки точно соответствовали размеру петли, нужно сделать 2 шаблона из фанеры или нескольких дощечек. Первый шаблон будет рассчитан на вырезку наружной части петли. Второй — для внутренней, более короткой и глубокой выемки. Шаблоны располагают на расстоянии 20-25 см от края торца и фиксируют струбцинами.

Вначале фрезеровочной машиной снимают верхний слой древесины, образуя при этом углубление, соответствующее фасадной части петли. Затем шаблоны меняют и приступают к вырезанию основной выемки. Так как станок не обеспечивает необходимую глубину реза, сначала фрезой намечают размеры и форму, а затем вооружаются дрелью с перьевым сверлом и поочередно создают углубление. Выравнивать внутренние стенки нужно стамеской и молотком.

Теперь нужно перенести разметку на ответную планку дверной коробки, чтобы точно определить, где нужно делать углубление под вторую часть навеса. Для этого совмещают 2 элемента конструкции, отметив границы по тем же шаблонам, проводят выемку массива.

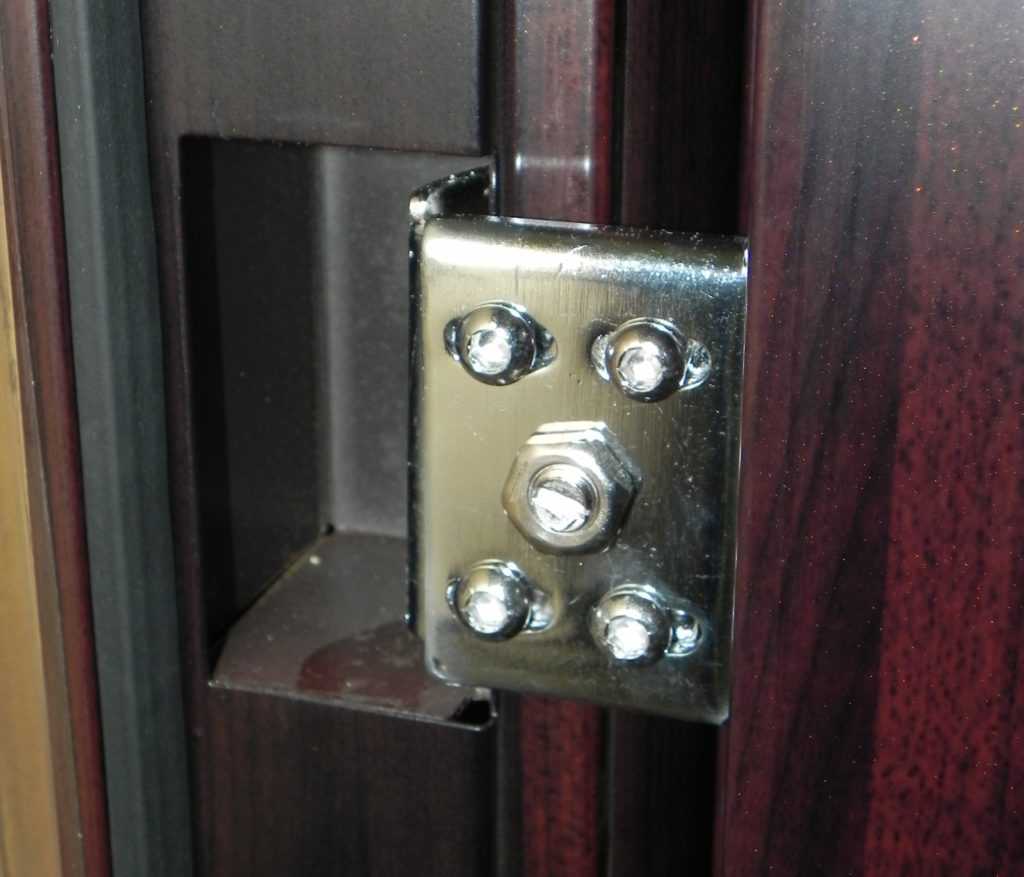

Скрытые навесы под стальные двери

Чаще всего металлические двери продаются с петлями, так как устанавливать поворотный механизм на готовой двери в домашних условиях сложно. Если же приходится иметь дело с собранным коробом, отдают предпочтение простым наружным навесам.

Вначале в торце короба, который будет соединяться с дверным полотном, делают прорезь, превышающую по размеру половину петли. Затем в отверстие вставляется нижний элемент и приваривается.

Верхнюю часть механизма сначала крепят к дугообразному удлинителю, а затем уже непосредственно к двери. В конце нужно просто соединить обе детали. После установки такого поворотного механизма отрегулировать его не получится. Нужно следить за правильным расположением элементов относительно друг друга.

Если правильно выбрать поворотный механизм и провести все работы качественно, такое устройство сможет выдержать даже самые тяжелые металлические двери.

Уход и профилактика

Чтобы не приходилось постоянно настраивать дверцы шкафа, рекомендуется проводить профилактические мероприятия, которые помогут уберечь изделие от быстрого изнашивания, образования перекосов.

Рекомендации по уходу:

  • первую настройку производят сразу после установки, сборки мебели (шкафа);
  • если мебелью пользуются нечасто, то настройку и подкрутку болтов проводят 2–3 раза за год, при частом использовании — раз в месяц;
  • рекомендуется осматривать внешний вид дверных полотен на наличие перекосов, отхождений, других дефектов;
  • для лучшей работы и продления функций регулировочного механизма, его требуется смазывать моторным или другим подходящим маслом;
  • для предотвращения ударов, можно установить специальный масляный доводчик он способствует плавному закрытию, препятствует разбалтыванию навесов.

Самый дешевый вариант предотвращения стука двери — масляный доводчик

После смазывания механизма рекомендуется для лучшего проникновения масла в устройство несколько раз открыть-закрыть дверцу.

Процесс по исправлению перекосов в конструкции дверных полотен занимает немного времени, а осмотр и профилактические действия еще меньше.

Врезка петель в межкомнатные двери

Чтобы навесы красиво смотрелись, их можно врезать в дерево ─ как дверной коробки, так и самой двери. Многие выбирают делать эту работу своими руками, ведь в ней нет ничего сложного. Для нее потребуются несколько инструментов:

  • Стамеска;
  • Молоток;
  • Карандаш;

Перед началом важно правильно и точно обвести навес со всех сторон. Далее по этим замерам нужно выполнить углубление, глубиной, равной толщине материала петель

Наглядно весь процесс в следующем видеоролике:

Если выполнять работу своими руками, рекомендуется воспользоваться помощью друга, ведь на некоторых этапах врезка без этого невозможна.

Для того, чтобы качественно и правильно выполнить пазы, важно не торопиться и ответственно подойти к этому делу. Нужно выполнить именно такую глубину, которая будет идеально соответствовать толщине пластины

Ведь, если паз будет глубже, выступы рамы будут зацепляться и открывание-закрывание будет негладким. И наоборот ─ если слишком мелкое, то места для петель просто не останется.

Итак, имея более полные знания в вопросе выбора петель, можно увереннее делать выбор. Стоит помнить, что какой бы ни был качественные петли, своевременная смазка элементов вращения только продлит их срок службы. Более того, установка и врезка навесов послужит хорошим опытом и пригодится в дальнейшем.

Регулировка

После установки регулируемых петель нужно отрегулировать их шестигранником.

Качественная фурнитура может регулироваться в трёх направлениях:

  1. Горизонтально. Регулировка выравнивает створку с двух сторон относительно короба на 1 мм. Необходимо поворачивать регулировочный винт, который находится на верхней правой стороне петли.
  2. Вертикально. Вы можете избавиться от зазоров между само́й дверью, полом и верхней частью короба. Величина изменений составит 1,5-2 мм. Для регулировки поворачивают винт, который соединяет два рычага петельного узла.
  3. По прижиму. Это действие равномерно прижимает полотно к коробу (примерно на 1 мм). Чтобы отрегулировать прижим, вращают эксцентрик, расположенный слева.

Регулировку можно осуществить, если сняты декоративные накладки.

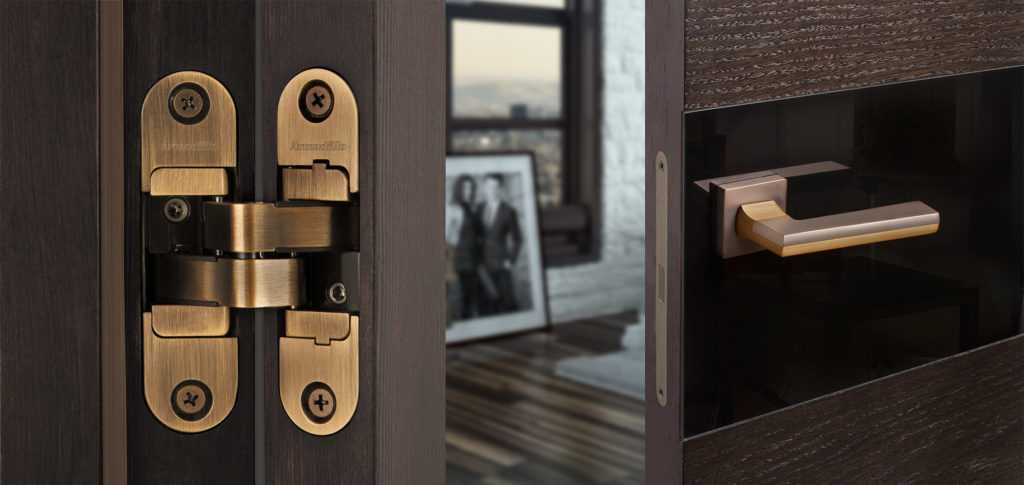

Morelli (Морелли) — скрытые петли.

Известный итальянский бренд, специализирующийся на производстве дверной фурнитуры. Отличительной особенностью, является разнообразие моделей и цветовых решений межкомнатных ручек дизайнерской серии Luxury, и недорогих китайского производства коллекций «Эпоха возрождения» и «Современное искусство». Замки итальянского производства, как магнитные, так и бесшумной серии, зарекомендовали себя в Санкт-Петербурге и не только, наилучшим образом. Простые «карточные» петли — на высоте, в широком цветовом ассортименте. Петли скрытой установки, по крайней мере в СПб и на момент написания статьи, представлены тремя моделями: HH-1, HH-2 и HH-3.

HH-1. Представляет из себя тоже самое что и НН-2, но рассчитана на меньшую нагрузку. Вес полотна на три петли не должен превышать 15 кг.

HH2 — Характеристики, преимущества и недостатки

  • a) Разработана и рекомендована для дверных полотен 35 мм. Из практики, возможна установка и в полотна 40 мм и более. В этом случае, необходимо смещать изделие при врезке по торцу дверного полотна максимально в сторону открывания (запас от края полотна до петли может составлять 2-3 мм). Чем меньше запас, тем больше открывание. Так или иначе, петля не даст открывание в 180 градусов из-за маленького расстояния между частями петли (14 мм.) и мешающего, таким образом, наличника. К тому же, вследствие значительной приближенности к краю полотна и коробки, скрытая фурнитура становится более заметной в закрытом положении дверного блока. Это видно в монтажный зазор между полотном и коробом составляющий 2 мм., который необходимо выдерживать по технологии. Более практично врезать эти скрытые петли в изделия, где коробочный элемент и наличник, является цельной конструкцией, плюс наличник является продолжением четверти коробки, обеспечивая положение дверного полотна заподлицо с ним по плоскости. В данном случае, Морелли HH-2, будут смотреться изящно, так как они меньше в размерах, хотя это конечно, дело вкуса.
  • b) Допустимая нагрузка на петлю 10 кг., 20 на две петли, а производитель настоятельно рекомендует ставить по 3-и петли, особенно на тяжелые двери из массива дерева. Из практики (собственная врезка и установка скрытых петель), невозможно не согласится с рекомендацией, именно по три петли на деревянный блок.
  • c) В цветовых решениях нет бронзы, но зато есть белые.
  • d) 3D регулировка присутствует, но предполагает вывинчивание крепежных винтов из древесины, в одной из плоскостей настройки. Отметим, что регулировка может и не понадобится, в случае четкого соблюдения рекомендаций изготовителя, что имеет отношение к любому изделию, для чего и применяется шаблонная врезка скрытых петель в двери.

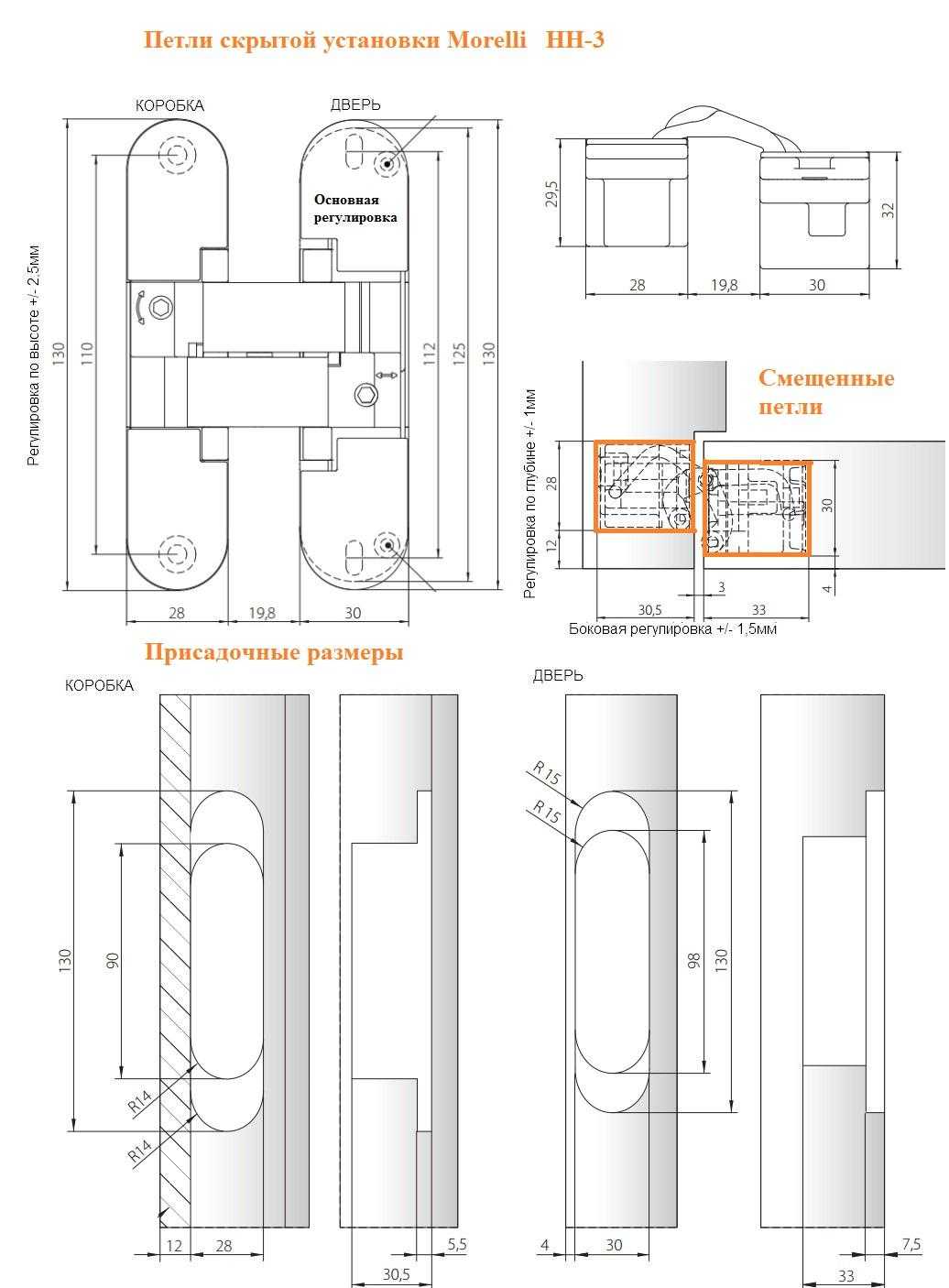

Morelli скрытые петли — HH3

  • a) Минимальная толщина полотна для врезки — 40 мм и более. При этом врезка скрытых петель в коробочную часть, максимально приближена к уплотнителю что в общем, не плохо и позволяет уменьшить видимость фурнитуры.
  • b) Допустимая нагрузка на две петли — 40 кг. Оспаривать не будем.
  • c) Открывание двери с наличником менее 180 градусов. Связанно это со смещением петель относительно друг друга, в закрытом положении (см. рис.), что в свою очередь и способствует необходимости врезки ее под самый уплотнитель в коробе. Таким образом, драгоценное расстояние в 19,8 мм между петлями, теряет смысл и не способствует большему открыванию конструкций с накладным, выступающим наличником. В полной мере, применима для очень ограниченного модельного ряда дверей с наличником «заподлицо» относительно плоскости дверного полотна со стороны открывания, то есть там где дверной наличник конструктивно является продолжением коробки.
  • d) Цветовая гамма. Гальваническое покрытие: полированная латунь, полированный хром. Порошковое покрытие: матовый хром, матовый никель, белый RAL 9016, черный.
  • e) Точная отладка в 3D плоскости. Вот тут ряд вопросов. Основная регулировочная петля, по замыслу конструктора, мало того что предполагает вывинчивание шурупов крепежа петли из древесины, но и должна находится в дверном полотне, хотя все известные нам предписания, призывают к основной отладке именно в коробе! Это делает регулировку крайне не удобной, не надежной и непрактичной. Не имея специального оборудования для врезки (шаблоны производителя, тут не помогут), опыта и навыков по врезке именно скрытых петель, вы не сможете избежать регулировки. К тому же, навеска полотна на коробку, здорово усложняется.

Применять данное изделие, при желании, можно.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

  • имеют эстетичный внешний вид;
  • не требуют специальных инструментов для монтажных работ;
  • поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

  • крепления рассчитаны только на идеально ровное полотно;
  • некачественный металлический материал способствует деформированию изделия под тяжестью двери;
  • снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

  • канцелярский нож;
  • дрель или шуруповёрт;
  • саморезы;
  • свёрла.

Технология выполнения монтажных работ:

  1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.

Разметка крайних отверстий производится шилом

Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм. Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.

Проверка зазоров между петлей и полотном: они должны быть одинаковыми

Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок. Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.

В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

Убираем полотно в сторону.

Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
Прикладываем и продавливаем шилом крайние отверстия.
Высверливаем отверстия под саморезы и вкручиваем их.
Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Правильно установленная петля

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
