Схема и особенности коллекторной системы отопления двухэтажного дома

Система с принудительным движением жидкости – оптимальная по сегодняшним меркам

Разрабатывая современный проект отопления двухэтажного дома, авторы документа наверняка включат в него отопительный контур с циркуляционным насосом. Системы с естественным движением жидкости по трубам не вписываются в концепцию современного интерьера, к тому же принудительная циркуляция обеспечивает лучшие эксплуатационные характеристики водяного отопления, особенно в частных домах с большой площадью.

Принудительная циркуляция позволяет намного проще относиться к расположению элементов системы отопления относительно друг друга, но все же существуют общие правила устройства обвязки котла, предпочтительного подсоединения батарей отопления, прокладки трубных коммуникаций. Несмотря на наличие в контуре циркуляционного насоса, при монтаже разводки стараются максимально уменьшить сопротивление труб, их соединений и переходов, чтобы снизить нагрузку на перекачивающее жидкость устройство и избежать завихрений жидкости в труднопроходимых местах.

Применение принудительной циркуляции в трубном контуре позволяет достичь таких эксплуатационных преимуществ:

• высокая скорость движения жидкости обеспечивает равномерный прогрев всех теплообменников (батарей), благодаря чему достигается более качественный обогрев различных помещений;
• принудительное нагнетание теплоносителя снимает ограничение с суммарной площади обогрева, позволяя делать коммуникации любой протяженности;
• контур с циркуляционным насосом эффективно работает при низких температурах жидкости (менее 60 градусов), благодаря чему легче поддерживать оптимальную температуру в комнатах частного дома;
• низкая температура жидкости и невысокое давление (в пределах 3 Бар) позволяет применять для монтажа системы отопления недорогие пластиковые трубы;
• диаметр тепловых коммуникаций гораздо меньше, чем в системе с естественной циркуляцией и возможна их скрытая прокладка без соблюдения естественных уклонов;
• возможность эксплуатации радиаторов отопления любых типов (предпочтение отдается алюминиевым батареям);
• низкая инерционность обогрева (от запуска котла до набора радиаторами максимальной температуры проходит не более получаса);
• возможность делать контур закрытым с использованием мембранного расширительного бака (хотя монтаж открытой системы также не исключается);
• терморегуляцию можно осуществлять как в целом по системе, так и зонально или точечно (регулировать температуру на каждом обогревателе отдельно).

Еще одним плюсом принудительной системы отопления двухэтажного частного дома является произвольный выбор места для установки котла. Обычное его монтируют на первом этаже или в подвале, если есть цокольное помещение, но теплогенератор необязательно специально углублять и рассчитывать уровень его расположения относительно обратной трубы. Допускается как напольная установка котла, так и настенная, что предоставляет широкий выбор подходящей модели оборудования согласно личным предпочтениям домовладельца.

Система отопления с циркуляционным насосом чаще всего встречается в современных проектах

Несмотря на техническое совершенство отопления с принудительным движением жидкости, есть у такой системы недостатки. Во-первых, это шум, что образуется при быстрой циркуляции теплоносителя по трубам, особенно усиливающийся в местах сужений, резких поворотов трубопровода. Часто шум движущейся жидкости бывает признаком излишней мощности (производительности) циркуляционного насоса применимо к данному отопительному контуру.

Во-вторых, работа водяного отопления зависит от электричества, которое необходимо для постоянной прокачки теплоносителя циркуляционным насосом. Схема контура обычно не способствует естественному движению жидкости, поэтому при длительных отключениях электричества (если нет устройства для бесперебойной подачи электроэнергии), жилье остается без обогрева.

Расчет системы отопления

Для проведения предварительных расчетов нужно начертить план отопления двухэтажного дома. В процессе работы специалисты выбирают тип отопительной системы, разновидность разводки, а также рассчитывают мощность нагревательного оборудования.

При расчете мощности котла учитывают, что для обогрева квадратного метра помещения нужно 100 Вт мощности нагревательного оборудования. Однако при таком расчете не учитываются важные характеристики дома (тип ограждающих конструкций и качество их утепления, количество окон и дверей, высота помещения), а также климатические особенности региона.

Правильнее проводить расчеты по каждому помещению отдельно, учитывая такие параметры:

• ориентация помещения и количество наружных стен;
• назначение комнаты;
• высота помещения и количество окон и дверей, а также разновидность стеклопакетов;
• обязательно подсчитывают площадь помещения;
• степень утепления ограждающих конструкций.

1 Системы обогрева одноэтажных домов – в чем между ними разница?

К самым распространенным схемам отопления в жилых домах относятся следующие варианты:

• Однотрубная – напорный и обратный патрубок котла соединяет одна линия, на которую, как бусы на нитку, нанизаны радиаторы.
• Двухтрубная – в этом случае из напорного патрубка выходит одна линия, а из обратного – вторая. В эти линии врезают соответствующие патрубки батарей (радиаторов).
• Коллекторная – на обратный и напорный патрубок котла навинчивают тепловые хабы, собирающие или распределяющие теплоноситель по разводке. Радиаторы в этом случае подключаются именно к хабам-коллекторам.

В однотрубной системе напорный и обратный патрубок котла соединяет одна линия, на которую нанизаны радиаторы

Все три варианта схем могут относиться к системам закрытого или открытого типа. Открытый вариант предполагает контакт теплоносителя с атмосферой в расширительном бачке и давление в системе чуть выше атмосферного. Второй вариант рассчитан на полную герметизацию линий циркуляции и давление в 2-4 раза выше атмосферного. Какая схема отопления одноэтажного дома лучше, сказать трудно. Для точного ответа нам придется изучить плюсы и минусы каждого варианта разводки, причем в открытом и закрытом состоянии.

Особенности двухтрубной схемы подключения

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб — свести их количество к минимуму. С естественной циркуляцией Схема с естественной циркуляцией Теплоноситель нагревается в котле, расширяется и становится легче, поднимается в самую верхнюю точку. Комфорт в доме и приемлемый микроклимат можно задать как с однотрубной, так и с двухтрубной разводкой, но в первом случае придется постоянно контролировать процесс самостоятельно, но с двухтрубной существует больше возможностей автоматизировать процесс. Полипропилен Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Выбор определенного варианта зависит от потребителя, его пожеланий и финансового положения. Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Котел отопления; 2. Кроме того, подключение труб для воздушных линий — это размещение стояков от пола до потолка в каждой комнате, что нивелирует все преимущества нижнего подключения. Но при этом забывают о падении температуры воды, в результате чего надо наращивать мощность радиаторов, то есть, добавлять секции.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов. Системы относятся к двухконтурной категории, согласно которой котел устанавливается на центральном участке сети и делит его на два примерно равных по длине контура Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен.

Обратка укладывается с наклоном только уже от дальнего радиатора вниз к котлу, способствуя циркуляции. В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Двухтрубная система отопления более сложна в монтаже, зато она обладает множеством неоспоримых достоинств — именно об этом и пойдет разговор в нашем обзоре. Далее воздух попадает в расширительный бак, откуда и удаляется. Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их. Как подключить котел отопления схема поключения

Однотрубная система отопления

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

При условии небольшой высоты дома и ограниченного количества потребителей тепла циркуляция воды происходит в достаточной степени эффективно.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
Небольшой бюджет

Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

• Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
• Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
• Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
• В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Что такое «Ленинградка» и особенности монтажа

Одна из популярных схем, которая появилась еще в СССР, для отопления частного дома – «Ленинграка». Своими руками смонтировать такой способ обогрева несложно. Разберем основные моменты и особенности конструкции однотрубной принудительной системы.

«Ленинградка» в виде схемы

Популярной она остается до сих пор, так как имеет ряд преимуществ:

• малые затраты на оборудование;
• легкость монтажа;
• можно прокладывать трубы где захочется;
• красивый внешний вид;
• можно подключить несколько отопительных котлов.

Можно проложить трубу отопления вдоль внешних стен. Однако, есть и минус системы, пока носитель тепла идет по кругу, происходит потеря мощности, поэтому приходится увеличивать секции радиаторов.

Особенности работы системы обогрева

Для корректной работы системы отопления «Ленинградка» необходимо подключать все элементы последовательно. Температура носителя тепла на выходе будет значительно ниже, чем на входе. За счет этой разницы происходит кругооборот теплоносителя.

Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое расположено по периметру вей площади. Вблизикотласледует сделать врезку вертикальной трубы, чтобы обеспечить разницу температуры для движения тепла. Сверху врезки подключаете расширительный бачок, который будет поддерживать температуру носителя тепла на одном уровне.

Самый легкий вариант

Батареи врезаете в общую магистраль в зависимости от прокладки основных труб. При этом несмотря на простоту монтажа, можно дополнительно смонтировать термостат, балансирующие вентили или краны любого типа действия.

Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем посмотреть видео материал.

Установка водяного отопления частного дома

Установка осуществляется в пару шагов:

• монтаж котла(ов) отопления;
• установка радиаторов;
• разводка труб;
• установка доп. оборудования;
• подключение каждого элемента в общую систему, используя сварку, фитинги и подводки.

Рассмотрим более детально все шаги.

Размещение радиаторов

Часто, радиаторы монтируют около входа или под окнами в доме. Установка радиаторов ведётся в зависимости от их габаритов и типа на специальные крепления. Качество крепления должно быть соответствующим тяжести радиатора.

Монтируются радиаторы горизонтально так, чтобы отступ от подоконника был 10 см и от пола 6 см. На все радиаторы рекомендуется установить запорную арматуру, регулятор и автоматический воздушный клапан. Кран (запорная арматура) способен отключить радиатор от всей системы когда это потребуется. Благодаря воздушному клапану можно автоматически стравливать воздух из батареи и во время использования системы отопления, и при её запуске.

Разводка труб и монтаж доп. оборудования

Разводка труб идёт от отопительного котла с применением специально предназначенных фитингов (соединители, переходники, уголки, тройники и многие другие). Для каждого типа труб имеется своя индивидуальная разводка и установка, которые можно найти в остальных статьях по этой теме. Во время разводки после размещения, трубы могут оставаться на виду (открытая разводка) или же их укладывают в специальные ниши или борозды, а после размещения закрываются штукатуркой или шпатлевкой (скрытая разводка). Разводка труб осуществляется вместе с подключением батарей и установки доп. оборудования для конструкции водного отопления дома.

Монтаж котла

Место установки котла заимствуется из расчёта наивысшего упрощения разводки труб отопления и их минимальнейшего расхода. Кроме этого, при размещении электрического или газового котла стоит учесть размещение будущего ввода или уже имеющегося газопровода или электрической проводки.

Подбирая место монтажа печи с водяным контуром или твердотопливного котла, обычно, главную роль играет возможность монтажа дымовой трубы.

Уровень размещения котла имеет значение исключительно для естественно-циркулируемого отопления. Таким образом, наибольшая польза будет от самой нижней точки установки ввода «обработки». Оптимальный выбор для котла с твёрдым топливом – это подвал или цокольный этаж дома. При печном отоплении также необходимо, чтобы топливник, с расположенным в нём теплообменником, находился в самой низкой точке из всех допустимых конструкцией печи.

На этом всё, спасибо, что полностью прочитали статью. Надеемся наша статья вам поможет. Чуть ниже вы можете посмотреть видео. Ну а сейчас до скорых встреч в новых статьях.

Типы циркуляции в СО

В отличие от многоквартирных жилых зданий, в которых централизованная поставка горячего теплоносителя ограничивает жителей квартир в выборе системы отопления (практически у всех жильцов – ленинградка с принудительной подачей жидкости), владельцы частных двухэтажек вправе самостоятельно определяться с типом установки своими руками СО с естественным типом циркуляции или принудительным вариантом транспортировки тепла. Рассмотрим отличительные особенности каждого из типов подачи применительно к двухэтажным строениям.

Естественная

Принцип действия данной системы базируется на процессе вытеснения горячей воды более холодной за счет разницы плотностей жидкостей при разных температурах нагрева.

По этой причине нередко контуры отопления с естественным побуждением движения тепла называют также гравитационными или самотечными системами.

Схема самотечного движения водяного теплоносителя при отоплении двухэтажки

Для контура циркуляции на гравитационном побуждении водяного теплоносителя характерны следующие особенности:

• низкая скорость перемещения водяной массы по теплотрассе;
• необходимость использования труб больших диаметров (Д_у не менее одного-полутора дюймов);
• строгое соблюдение при монтаже своими руками необходимых уклонов горизонтальных участков;
• для обеспечения всех уклонов нередко котел приходится утапливать в специальном углублении.

Гравитационная схема в какой-то степени морально устарела. К ней не применимы современные тенденции в модернизации систем отопления частных построек:

• в самотечных контурах не ставят полимерные трубы, поскольку существует вероятность их расплавления при вскипании воды в трубопроводе при высоких нагрузках на котел;
• отсутствует возможность регулировки локального участка теплотрассы или отдельного отопительного прибора;
• невозможность отключения отдельного радиатора без нарушения работы всей СО.

Все эти недостатки перекрываются одним огромным плюсом, благодаря которому самотечные системы до сих пор монтируются. Этот важный фактор  – энергонезависимость отопления, то есть возможность обогревать дом без электроэнергии в районах с перебоями с электричеством.

Принудительная

В данных системах движение теплоносителя происходит за счет нагнетания избыточного давления циркуляционным насосом.

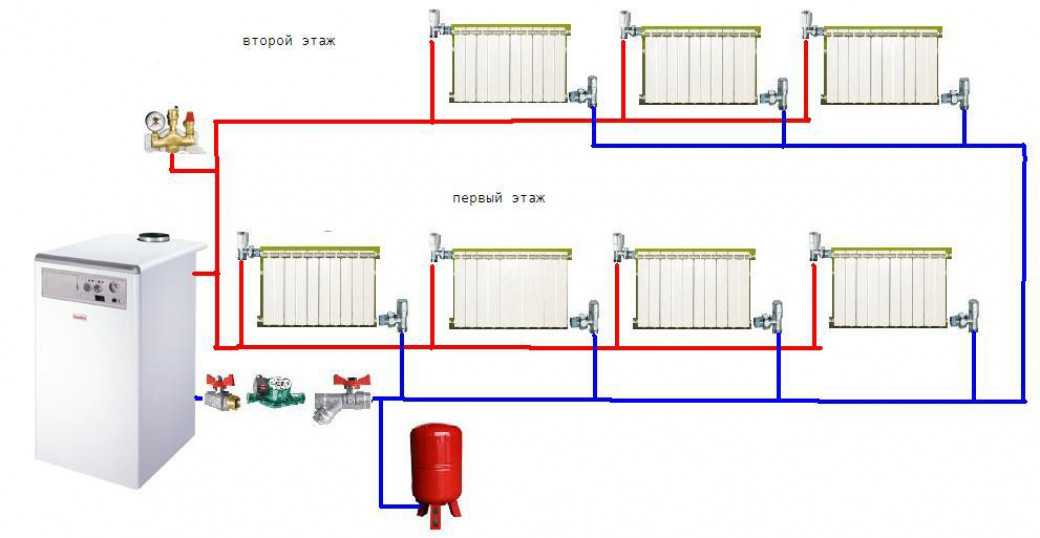

Схема движения теплоносителя в СО напорного типа в двухэтажном здании

По сравнению с гравитационными контурами принудительная циркуляция в двухэтажных домах имеет ряд преимуществ:

• более высокая скорость перемещения жидкости в трубах;
• небольшие диаметры проходного сечения труб теплотрассы;
• возможность укладки труб удобным для монтажа способом;
• возможность реализации любого проекта по автоматизации управления микроклиматом в жилище;
• несложная регулировка параметров системы.

В двухэтажных строениях старой постройки с установленной ранее самотечной системой допускается в рамках модернизации установка насоса, что позволит реализовать основные достоинства напорных систем.

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

• Одно- и двухтрубная.
• С верхней или нижней разводкой.
• С горизонтальным или вертикальным расположением стояков.
• С естественной или принудительной циркуляцией теплоносителя.
• С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой. Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно. В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования

Типы принудительной циркуляции носителя тепла в обогреве

Для обогрева с таким видом циркуляции выбирают несколько вариантов схем:

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Особенности однотрубной системы отопления с принудительной циркуляцией

В данном варианте используют две ветви. На каждом этаже монтируется запорная арматура, чтобы обогревать часть комнат при необходимости. Пройдя через трубы, носитель тепла снова поступает в одну трубу, идущую к котлу.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

Система с двумя трубами

Чаще всего в домиках в два этажа монтируют двухтрубную систему отопления с принудительной циркуляцией, схемы которой могут быть различны. Они делятся на несколько подтипов:

• тупиковая;
• попутная;
• коллекторная.

Самый легкий вариант – первый. Основной недостаток такой системы – практически полное отсутствие контроля режима температуры. Необходимо устанавливать радиаторы с большим контуром в отдаленности от котла.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Схема отопления с принудительной циркуляцией двухэтажного дома может быть любой. Рассмотрим более подробно популярный самостоятельный вариант монтажа «Ленинградки».
