Как выбрать дровокол для дачи, виды дровоколов, характеристики

Как сделать дровокол?

Дровоколы для дачи, частного дома – абсолютно необходимая вещь. Но не многие могут, да и хотят отдавать за этого помощника десятки тысяч рублей. Есть абсолютно недорогая альтернатива дровоколу заводского изготовления.

Можно просто купить резьбовой конус-насадку или готовые узлы, и собрать дровокол своими руками. Из схемы видно, что дровокол-шуруп состоит из станины, на которой закреплён двигатель. Далее, рабочий конус сидит на валу, который приводится в движение двигателем через понижающий редуктор.

Надо помнить, что:

Нельзя присоединять насадку напрямую к двигателю. Это опасно, ведь скорость вращения двигателя достигает 3000 об/мин.
Скорость вращения насадки не должна быть меньше 250-300 об/мин. При меньшей скорости получается совсем низкая производительность колуна.
Цепная или ременная передача (она передаёт вращение от редуктора мотора к рабочему конусу) обязательно должна быть в защитном кожухе.
Электрической частью дровокола должен заниматься специалист.

Цена подшипникового узла (верхняя часть для самодельного дровокольного механизма) в сборе, колеблется от 4200 руб. до 5600 руб., в зависимости от диаметра рабочего конуса.

Видео по теме:

Винтовой станок

Можно достаточно легко сделать самодельный дровокол. Для частей вам понадобятся конус, что послужит насадкой. Приготовьте станину, которая изготовлена из прочной стали.

А здесь можно посмотреть лучшие варианты садовых вил!

Понадобится также двигатель и понижающий редуктор, вал. С помощью рабочего конуса можно посадить на вал, приводить с помощью мотора редуктор в работу.

Чертеж дровокола, основные этапы рабочего процесса выглядят следующим образом:

присоединение насадки к мотору прямым путем не безопасно для состояния здоровья человека;
итак, как сделать дровокол. Та часть работы, которая связанны с электричеством, стоит доверить специалисту;
скорость вращения должна составлять около 250 – 300 оборотов в минуту. При меньшей скорости, дровокол не будет настолько эффективно работать.

Виды

Но сначала поговорим о нескольких видах дровоколов. В зависимости от наличия и отсутствия привода, дровоколы могут быть механическими и полностью ручными. Их устройство отличается кардинально и требует повышенного внимания. Дровоколы механические отличаются от ручных по способу передвижения:

Стационарные – промышленные станки, обладающие большой массой и крупными габаритами. Использование дровоколов в бытовых условиях нецелесообразно и, откровенно говоря, невозможно.
Передвижные – аппараты, оснащенные колесами, благодаря чему их удобно транспортировать с места на место. Аппарат с небольшим весом, что позволяет перемещать его в случае необходимости.

Говоря о ручных дровоколах, следует сказать, что принцип их работы основан на простых физических законах, без использования дополнительных устройств. В качестве источника энергии – вы сами. Ручные дровоколы предпочтительны в бытовых условиях, поскольку они не подходят для заготовок больших объемов материалов. Но в стационарных домашних условиях ручные дровоколы – лучший вариант. Среди ручных встречаются лом-колун, пружинный дровокол, реечный.

Механические дровоколы бывают конусными, редукторными, электрическими, бензиновыми, на тракторной тяге.

Вы наверное заметили, отличаются они друг от друга по подаче энергии и источника работы, соответственно.

Механический дровокол на пружине

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.
Чертеж дровокола.
Чертеж каркаса.
Чертеж каркаса.
Чертеж колуна.
Чертеж консоли.
Чертеж кронштейна.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Что такое дровокол?

Дровоколом принято считать современный станок, который предназначен для заготовки дров в большом и малом количестве. Очень часто такое оборудование называют колунами или дровокольными станками. Помимо раскола поленьев, они выполняют и торцовку.

Работу дровокол выполняет быстро и качественно, а также намного безопасней, чем обычный топор, что немаловажно. Это достаточно практичное, эффективное и удобное приспособление

Для того чтобы заготовить дрова на 5- 7 дней, топором нужно работать по 4 часа в течение всей недели, дровокол же справится за 3 часа, а вам будет нужно только сложить аккуратно поленья. Применяют дровоколы на дачах, в частных загородных домах для заготовки дров, более сложные модели очень часто используют на промышленных предприятиях, деревообрабатывающих заводах и пр.

Основные характеристики гидравлического станка колки дров

На рынке представлено множество различных моделей гидравлических колунов. Такие станки в наш век автоматизации ручного труда очень популярны. Для того чтобы лучше ориентироваться в великом множестве моделей дровоколов разберем их основные характеристики.

Основные характеристики дровоколов:

Давление на чурку. Для колки обычных дров таких как хвоя, береза, осина вполне хватит 100 – 200 Бар в пересчете на силу получаем где-то 50-60 кН.
Вид привода. Существует два вида: бензиновые и электрические. Бензиновый привод мощнее своего собрата, подойдет если вы собираетесь использовать дровокол в разных местах, скажем рубить дрова прямо на делянке, и вывозить уже готовый продукт. Электрический привод подойдет тем, кто колет дрова в гараже или сарае с проведенным в него электричеством. Электрический привод дровокола хоть и слабее по мощности, зато не производит неблагоприятных выбросов в окружающую среду, и обеспечивает комфортную работу в помещении.
Мобильность. Есть версии станков, оборудованные под прицеп, или просто на просто компактные, есть громадные станки перемещение которых не ликвидно. Выбирайте с умом версию которую вам нужно. Если у вас цех по колке дров, то можно покупать дровокольный станок не мобильный. Если же вы заготавливаете дрова просто для себя раз в год в таком случае лучше мобильный станок, который можно убрать на время в гараж.
Максимальный диаметр раскалываемой заготовки. Тут все просто чем больше, тем лучше. Для дачи и дома вполне подойдет диаметр 350 мм.
Длинна раскола. Этот параметр на некоторых моделях колунов регулируется. Но если вы берете колун под баню или дачу можно просто подобрать нужный размер длинны раскола. Колуны с регулятором длинны подойдут для промышленного производства дров под разные типы печей.
Цена. Цены заводских моделей начинаются от 50 000 рублей и доходят до 500 000 рублей. Тут все зависит от выбранных характеристик и толщины кошелька. Гидродровокол для дома и дачи обойдется в 100 000 рублей.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Мощность

Этот параметр определяет рабочее давление дровокола. Единица измерения – киловатты (кВт) или лошадиные силы (л. с.). Чем мощнее мотор, тем выше усилие раскалывания. В то же время более мощное устройство стоит дороже и потребляет больше электроэнергии / топлива.

Для правильной оценки мощности стоит учесть, что двигатель 3 кВт дает рабочее давление в 5 тонн, мотор 6-7 кВт (до 10 л.с) – около 10 тонн.

Важно: иногда удобнее сравнивать мощность нескольких дровоколов в одних единицах, например, в ваттах. Чтобы перевести лошадиные силы в ватты воспользуйтесь соотношением: 1 л

с. приблизительно равна 735 ваттам.

Чем отличается заводская модель от самодельной?

Не секрет, что есть самодельный дровокол и покупной, задача у них одна и та же — рубить дрова, но разница есть — это цена. У магазинных определена стоимость за определённый тип дровокола с конкретными характеристиками. Возможно собрать такой же, только купив подешевле комплектующие. К примеру, мощный вариант дровокола в 2020 году стоит порядка 90 тыс. руб., если же поискать его комплектующие и собрать такую модель, то обойдется в 70, а то и 60 тыс. руб., в зависимости от того, где покупать отдельные компоненты.

Обратите внимание! Другое отличие — это внешний вид, однако при правильной сборке дровокола в рабочем процессе данная особенность никакой роли играть не будет. Одно из преимуществ, помимо более низкой цены, у самодельных вариантов в том, что есть возможность подобрать комплектующие — двигатель, тип передачи и т.д

— в соответствии с индивидуальными особенностями человека. Можно соорудить дровокол так, что за ним будет удобно работать, но только придется потратить время и силы на его сборку

Одно из преимуществ, помимо более низкой цены, у самодельных вариантов в том, что есть возможность подобрать комплектующие — двигатель, тип передачи и т.д. — в соответствии с индивидуальными особенностями человека. Можно соорудить дровокол так, что за ним будет удобно работать, но только придется потратить время и силы на его сборку.

Самодельные дровоколы подходят для частных домохозяйств, где работа будет проходить в удобных условиях. Однако на предприятиях целесообразнее использовать готовые агрегаты, чтобы не тратить время и силы на сборку ручных моделей.

Выбираем дровокол

Для современной России колка дров — способ расслабиться после пяти дней умственного труда. Помахать топором 30 минут примерно то же самое, что сходит в тренажёрный зал или в баню. Отвлекает ум, расслабляет тело. Однако заготовить поленницу дров на зиму — это задача уже немного другого масштаба. Здесь придётся поработать. В этом случае имеет смысл задуматься о сборке собственного дровокола или приобретении заводской модели. Последние отличаются безопасностью, высокой производительностью и надежностью. Однако их стоимость может отпугнуть от покупки. Собрать дровокол своими руками? Тем более конструкция такого агрегата весьма проста.

ШАГ №1: Виды и подвиды — определяемся

Представим общую типологию агрегата в виде схемы. Мы будем выбирать из двух типов дровоколов: промышленные и бытовые.

Промышленные или бытовые (садовые)?

Среди промышленных моделей встречается не просто базовое оборудование, но и специализированные станки, которые раскалывают древесину, подают полено, делают торцовку по установленным меркам и осуществляют отвод обработанного дерева. Возможности бытовых дровоколов ограничиваются лишь раскалыванием древесины.

Очевидно, на данной стадии выбора, исходя из поставленных задач, мы уже можем решить — какой вариант наш — садовый или промышленный.

Тип двигателя

Пример для выбора модели гидравлического дровокола : для легкого раскалыванияполена длиной 50 см и диаметром до 25 см оптимально подходит аппарат сусилением давления в 5 тонн . В зависимости от страны производителя, мощности мотора и устройства рабочего направления, данные механизмы имеютцену от 300 до 700 EUR Cовет от инженера Champion

Бензиновый

— весьма мощные модели, которые в силу автономности могут использоваться практически везде. Данный вариант используют как для бытовых нужд, так и для промышленной лесозаготовки. Выхлопы двигателя — прилагаются.

Электрический

— почти повсеместен в бытовых (садовых) моделях. Экологически чистые, относительно тихие, достаточно мощные двигатели, пригодные для использования в помещениях. Механизмы с электрическим мотором не требовательны в работе и обслуживании, они быстро подготавливаются для использования. Именно такие модели оптимально подходят для бытового применения.

Гидравлические прицепные

– это промышленные дровоколы, в качестве источника питания которых используется вал отбора мощности трактора. Выполняются в виде присцепов или полуприцепов.

Расположение раскалываемого бревна

Вертикальное

Работают по тому же принципу, но бревно в нем ставится вертикально, а нож надвигается сверху вниз

Плюс данной конструкции в ее компактности, минус – важно строго выполнять технику безопасности, так как бревно необходимо придерживать руками во время колки. Данным типом механизма чаще всего оснащают промышленные модели

Горизонтальное

Предусматривает закладку полена в горизонтальный желоб. Далее либо деревянная заготовка движется к ножу, либо нож надвигается на зафиксированный чурбак – это зависит от типа используемой машины. Данные модели универсальны и практически не имеют недостатков. Но в сравнении с вертикальными механизмами занимают больше пространства.

Смешанное

Только промышленные машины, используемые в потоковом и профессиональном изготовлении дров. Данный тип дровоколов сочетает в себе как вертикальный, так и горизонтальный способ закладки бревен.

ШАГ №2: От видов к устройству

Ориентируясь на устройство и характеристики дровоколов всех типов мы сможем подобрать оптимальную модель под наши цели.

Общая классификация

Все виды дровоколов отличаются методом укладки брёвен, объёмами перерабатываемой древесины, мобильностью и типом привода.

Горизонтальные

В горизонтальных моделях укладка бревна осуществляется внутрь горизонтального жёлоба, после чего уложенный элемент проталкивается по направлению к ножу. В некоторых инструментах бревно может лежать неподвижно внутри жёлоба, а сам нож двигается в его сторону. Горизонтальные модели могут быть на коротких ножках (настольные) и на длинных (для работы в полный рост).

Станок представляет собой прочную горизонтальную раму, на которую установлен желоб расколки с делительным ножом

Вертикальные

В вертикальных моделях бревно устанавливается вертикально, а сверху посредством гидравлического цилиндра толкается нож. КПД у этого станка выше, чем у горизонтальных моделей, что обусловлено отсутствием движения бревна в процессе раскола без создания дополнительного трения. Тем не менее работа с криво отпиленными элементами требует их ручного удерживания, что идёт в разрез с техникой безопасности эксплуатации этого оборудования.

Станок представляет собой прочную вертикальную конструкцию

Промышленные

Промышленные дровоколы, чаще всего оснащаемые электрическим двигателем, используются с двигателем на 220 или 380 В при мощности от 3 кВт или более.

Промышленные дровоколы очень мощные, способны справиться с огромными объемами заготовки дров

Бытовые дровоколы

Бытовые модели отличаются максимальной конструктивной простотой, предельной лёгкостью в эксплуатации и абсолютной непритязательностью в плане обслуживания.

Конструкция самого простого механического дровокола напоминает колодезный журавль

Виды по типу привода

С электрическим, бензиновым двигателем, с валом отбора мощности или с гидросистемой и комбинированным видом привода (по типу привода).

Бензиновые дровоколы подходят для предприятий средних размеров

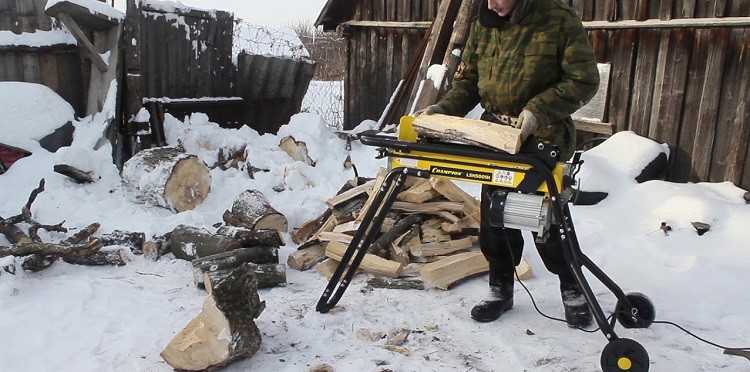

Небольшой электрический дровокол отлично подойдет для бытового применения

Стационарные и мобильные

Первый вариант таких механизмов, как правило, представлен массивными промышленными моделями или целыми многофункциональными станками. Эксплуатация стационарного дровокола в бытовых условиях чаще всего совсем не целесообразна. Передвижные или мобильные модели комплектуются транспортировочными колёсами, которые значительно облегчают перемещение устройства практически в любое место работы и оптимально подходят для бытового применения.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Как самостоятельно выточить конус?

Работы по изготовлению конуса:

Металлическая болванка насаживается на шкив электродвигателя.
Добившись ее свободного вращения можно начинать снимать с заготовки лишний металл.
После подготовки болванки на ней нужно будет нарезать левую резьбу. Остановиться лучше на упорной резьбе, которая будет хорошо входить в чурбак и долго прослужит. Метрическая резьба даже без особенных нагрузок будет быстро изнашиваться.

Готовый конус насаживается на вал с подшипниками, а на его конец устанавливается взятый от мотоциклетного колеса фланец со звездочкой.

На валу конус фиксируется с помощью штифтов и болтов. При этом слишком сильно затягивать детали не рекомендуется, чтобы в случае заклинивания конуса в чурке его можно было легко вытащить газовым ключом, так как не всегда есть возможность повернуть вал в обратном направлении.

Мощность

с. приблизительно равна 735 ваттам.

ЭЛЕКТРИЧЕСКИЙ ИЛИ БЕНЗИНОВЫЙ ДРОВОКОЛ?

Самым простым и дешевым по праву считается механический, работающий посредством нажатия ногой на педаль внизу инструмента. Но он способен раскалывать лишь короткие чурки из мягких пород деревьев.
Дровоколы, работающие на двигателях, бывают электрические и бензиновые.

Лучшие мировые фирмы, производящие деревообрабатывающее оборудование (к примеру, германская фирма Scheppach), в изготовлении, отдают предпочтение гидравлике. Для того, чтобы заставить деревянную заготовку с силой двигаться в сторону ножа, они используют в конструкции гидравлический насос. Он — то и создает гигантскую тяжесть на поленоу, достигающую 12 и более тонн — никакой дроворуб не сравнится!
Бензодровоколы
создаются для серьезных объемов работ, хороши они также для раскалывания толстых и длинных поленьев твердой структуры.

Если вы рассчитываете использовать своего нового помощника — редко и для небольшого количества дров — можете приобрести винтовой дровокол, он дешевле, меньше и компактнее, поскольку гидравлика у него отсутствует. Двигатель, посредством редуктора, вращает вал. На валу — конус (он же колун) с резьбой. Вал вращается с огромной скоростью, нож-шуруп вверчивается в заготовку и разбивает ее на щепки. Полено на шуруп лучше направлять корой и беречь при этом руки.

Дровокол электрический Expert LS4T-37

Основные характеристики

Страна-производитель – Китай.
Максимальный диаметр бревна — 25 см.
Рабочее положение — горизонтальное.
Вид привода — электрический.
Максимальное усилие — 4 т.
Мощность — 1500 Вт.
Вес — 37 кг.

Подробные характеристики и цены

Обзор

Expert LS4T-37– устройство с гидравлическим приводом, которое предназначено для раскола древесины. Оборудование может раскалывать поленья даже твердых пород дерева. Модель имеет компактные размеры и предназначена для бытового использования.

Плюсы:

двуручное управление инструментом, что обеспечивает высокий уровень безопасности при эксплуатации;
качественные фиксаторы обеспечивают надежную установку древесины для раскола;
инструмент оборудован колесами для перемещения.

Отзыв реального покупателя:

Заготовка дров теперь не составляет никакого труда. Бревна надежно фиксируются в оборудовании, поэтому можно не переживать, что они вылетят. Инструмент работает сравнительно тихо, распил выполняется быстро. Рад, что сделал правильный выбор.

Назад к ТОП-10

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Самодельные дровоколы

Сделать устройство для раскалывания бревен различного размера можно и самостоятельно при наличии определенного навыка, а также всех необходимых инструментов и материалов.

Пружинный дровокол

Это результат революции обычного колуна. По сути, это механический дровокол, в качестве движителя, в котором используется мышечная сила оператора, увеличенная за счет рычага с большим плечом, а также дополнительного груза. Для ускорения возврата в исходное положение применен пружинный механизм.

Для его изготовления понадобятся:

лезвие (от колуна);
старый аммортизатор;
шарнирное соединение;
стальная профильная труба для опоры и плеча рычага.

Также необходимо вооружиться сварочным аппаратом и «болгаркой».

«Морковка»

Это кустарный вариант винтового дровокола. Для того, чтобы изготовить это устройство понадобятся следующие элементы:

вал;
ремни;
стол-рама;
конус с резьбой;
два подшипника;
редуктор со шкивами;
электродвигатель мощностью не менее 2 кВт.

Здесь мастеру понадобятся набор ключей, болгарка и сварочный аппарат. Изготовить конус с резьбой без промышленных станков не удастся, поэтому его придется приобретать готовым либо заказывать на заводе.

Реечная конструкция

Самая скоростная из самодельных конструкций. Реечный дровокол представляет собой устойчивую раму с электроприводом, усилие которого передается на шестерню. К ней, при помощи нажатия на ручку, прижимается рейка, размещенная на каретке вместе с пластиной толкателем. Она начинает быстро двигаться, прижимая заготовку к лезвию колуна. Как только оператор отпустит ручку, при помощи специального механизма рейка вернутся в исходное положение. Агрегат небезопасен для оператора.
