Автоматические выключатели: принцип работы, виды и характеристики

При возникновении короткого замыкания или перегрузки в электросети крайне важно, чтобы защита сработала мгновенно. Неправильно подобранные автоматические выключатели могут привести к возгоранию проводки или выходу дорогостоящей техники из строя. Монтаж электрощита требует высокой точности, а ошибка в расчетах номинала может обойтись в несколько тысяч рублей из-за необходимости полной переделки системы. Правильный выбор оборудования гарантирует стабильную работу электрики в вашем доме.

Принцип работы и назначение устройств

Автоматический выключатель — это устройство, которое разрывает электрическую цепь при аварийных режимах. Его главная задача заключается в защите линии от двух основных угроз: перегрузки и короткого замыкания. Внутри корпуса работают два механизма: тепловой расцепитель, который реагирует на длительный перегрев провода, и электромагнитный расцепитель, срабатывающий мгновенно при резком скачке тока.

Я часто вижу, как люди пытаются заменить сгоревший автомат на модель с бóльшим номиналом, надеясь, что это решит проблему. На самом деле, это верный путь к пожару, так как защита перестает реагировать на перегрузку кабеля. Автомат должен защищать именно провод, а не потребителя.

Классификация и основные виды устройств

Выбор оборудования зависит от того, какую задачу вы решаете. Существует несколько способов разделения автоматов на группы. В зависимости от конструкции они бывают воздушными, в литом корпусе или модульными (самый популярный вариант для квартир). Также устройства различаются по количеству полюсов, что критично при работе с однофазной или трехфазной сетью.

Ключевые параметры и характеристики

Для правильного подбора нужно понимать, что такое номинальный ток и время срабатывания. Номинальный ток — это значение в амперах, которое автомат может пропускать через себя бесконечно долго без срабатывания. Однако у каждого устройства есть и предельная отключающая способность, определяющая, какой ток короткого замыкания он сможет прервать, не расплавившись.

Особое внимание стоит уделить характеристике срабатывания (кривой). Она определяет, при каком краткосрочном скачке тока автомат «отстрелит» цепь.

Сферы использования оборудования

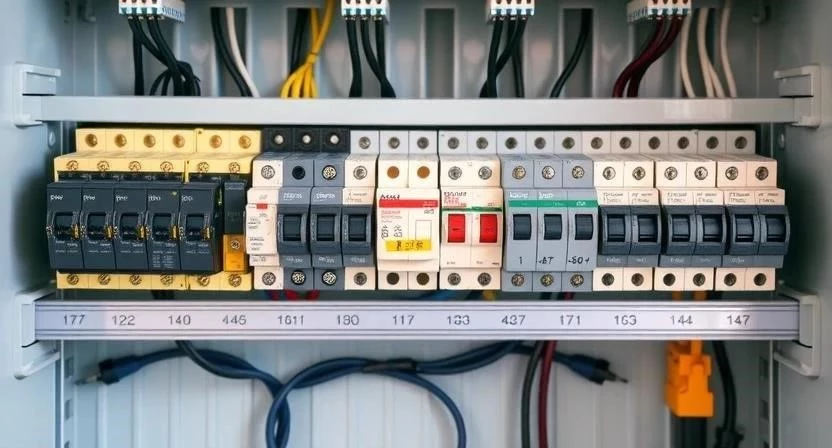

Разные типы автоматов находят свое применение в зависимости от объекта. В жилых помещениях мы используем преимущественно модульные устройства на DIN-рейку. Для промышленных цехов требуются более мощные аппараты с высокой разрывной способностью. Важно помнить, что автоматы должны работать в связке с другими элементами защиты.

• Квартиры и частные дома (защита освещения и розеток);
• Гаражи и мастерские (защита станков и электроинструмента);
• Офисные здания (распределение нагрузки по зонам);
• Промышленные предприятия (защита мощных двигателей);
• Серверные комнаты (обеспечение бесперебойного питания);
• Дачные участки (защита линий от перепадов напряжения);
• Уличные системы освещения (защита от влаги и перегрузок).

Процесс правильного монтажа

Установка оборудования требует строгого соблюдения последовательности действий. Я рекомендую всегда проводить работы при полностью отключенном вводном автомате. Несоблюдение техники безопасности может привести к поражению током или короткому замыканию в момент подключения.

Необходимые инструменты:

• Набор отверток (шлицевые и крестовые);
• Индикаторная отвертка или мультиметр;
• Стриппер (инструмент для снятия изоляции);
• Пассатижи или комбинированные клещи;
• Строительный уровень;
• Дрель или перфоратор;
• Рулетка;
• Тестер напряжения.

Список материалов для сборки щита:

• Автоматические выключатели (согласно расчету);
• DIN-рейка (металлический профиль);
• Корпус электрощита;
• Провод (ПВ-3 или ПуГВ);
• Наконечники для проводов (НШВИ);
• Шины заземления и нулевые шины;
• Маркировочные бирки;
• Кабельные стяжки.

Пошаговая инструкция по установке:

1. Подготовка места и разметка корпуса (30 мин);
2. Монтаж DIN-рейки в щит (15 мин);
3. Установка автоматических выключателей на рейку (20 мин);
4. Подготовка концов проводов — снятие изоляции (15 мин);
5. Опрессовка проводов наконечниками (20 мин);
6. Подключение фазного провода к верхним клеммам (25 мин);
7. Подключение нагрузочных проводов к нижним клеммам (25 мин);
8. Затяжка всех винтовых соединений (15 мин);
9. Маркировка линий (10 мин);
10. Проверка соединений мультиметром (10 мин);
11. Финальная проверка под напряжением (5 мин).

Важный нюанс: Я всегда проверяю затяжку контактов через неделю после монтажа. Со временем винты могут немного ослабнуть из-за температурного расширения металла, что приведет к нагреву.

Расчет стоимости работ:

Меры безопасности: Используйте диэлектрические перчатки. При работе с открытыми контактами обязательно проветривайте помещение. Никогда не работайте под напряжением без специального оборудования.

Методика расчета и подбора

Чтобы автомат не выбивал без причины, его номинал должен соответствовать сечению провода. Если поставить слишком мощный автомат, провод сгорит раньше, чем сработает защита. Если слишком слабый — он будет постоянно отключаться при включении чайника или утюга.

Алгоритм подбора:

1. Определите суммарную мощность всех приборов на линии;
2. Рассчитайте расчетный ток по формуле: $I = P / U$ (где $P$ — мощность, $U$ — напряжение 230В);
3. Выберите сечение кабеля согласно таблице;
4. Подберите номинал автомата, который чуть меньше максимально допустимого тока для данного сечения;
5. Проверьте характеристику (B или C) под тип нагрузки.

Обзор ведущих производителей

На рынке электротехники можно выделить три ценовых сегмента. Премиальный сегмент представлен брендами ABB и Schneider Electric. Их устройства отличаются безупречной надежностью и точностью срабатывания, но стоят значительно дороже. Средний сегмент — это качественные решения от KEAZ. Бюджетный сегмент представлен маркой IEK, которая отлично подходит для временных построек или гаражей, где требования к защите не столь высоки.

Когда я собирал щит в своей квартире, я выбрал Schneider Electric. Это было дороже, но я был уверен в долговечности контактов.

Преимущества и недостатки

Многие до сих пор сравнивают автоматы с классическими предохранителями. Однако современные технологии ушли далеко вперед.

1. Многократность использования (не нужно менять после срабатывания);
2. Быстрота замены (просто перещелкнуть рычаг);
3. Надежная защита от короткого замыкания;
4. Возможность автоматического восстановления цепи;
5. Компактные размеры для установки в щит;
6. Высокая чувствительность к перегрузкам;
7. Простота интеграции в системы «умного дома».

К недостаткам можно отнести только высокую стоимость качественных модульных устройств по сравнению с простыми плавкими вставками.

Сравнение с альтернативными устройствами защиты

Не путайте обычный автомат с УЗО или дифавтоматом. Автомат защищает кабель, а УЗО защищает человека от удара током.

Стоимость и рекомендации по покупке

Цена на автоматические выключатели зависит от бренда, количества полюсов и отключающей способности. Чтобы не переплачивать, покупайте оборудование в крупных специализированных магазинах. Будьте осторожны: на рынке много подделок под известные бренды. Оригинальный автомат имеет четкую маркировку, качественную печать на корпусе и не имеет люфтов в механизме рычага. Я советую всегда проверять наличие сертификатов соответствия при покупке.

Мнения специалистов и пользователей

Профессиональные электрики отмечают, что использование дешевых автоматов в важных узлах (ввод в дом, мощные плиты) — это огромный риск. Пользователи же часто жалуются на «ложные срабатывания» бюджетных моделей, которые на самом деле являются следствием неправильного подбора характеристики под пусковые токи техники.

В моей практике был случай, когда клиент купил самые дешевые автоматы для всей квартиры. Через месяц половина из них просто «залипла» в положении ON и не реагировала на перегрузку. Пришлось полностью переделывать щит.

Часто задаваемые вопросы

Почему постоянно выбивает автомат?
Это может быть либо перегрузка (слишком много приборов включено), либо короткое замыкание в одном из приборов, либо неисправность самого автомата.

Можно ли ставить автомат большего номинала?
Категорически нет. Если провод рассчитан на 16А, а вы поставите автомат на 25А, провод начнет плавиться раньше, чем автомат отключится.

Как часто нужно менять автоматы?
При нормальной эксплуатации они служат десятилетиями, но после серьезных аварий или сильных скачков напряжения рекомендуется провести диагностику или замену.

В чем разница между характеристикой B и C?
B срабатывает быстрее при малых токах, C — более терпим к кратковременным скачкам, которые возникают при включении моторов или холодильников.

Нужно ли ставить УЗО вместе с автоматом?
Да, это необходимо для защиты людей от поражения током при утечке на корпус прибора или повреждении изоляции.

Можно ли использовать автомат в гараже?
Да, но выбирайте модель с запасом по влагостойкости корпуса и качественным механизмом.
