При проектировании системы электроснабжения жилого или промышленного объекта возникает критическая задача обеспечения двойной защиты: от перегрузок, коротких замыканий и утечек тока. Использование одного устройства вместо двух разных позволяет существенно сэкономить место в электрощитке, хотя это и требует более точного расчета. Стоимость качественного дифавтомата выше, чем у обычного автомата, но время на монтаж сокращается почти вдвое. Правильный выбор дифференциального автомата гарантирует безопасность жизни и сохранность дорогостоящего оборудования.
- Суть и назначение устройства
- Классификация и разновидности оборудования
- Технические параметры и характеристики
- Сферы использования оборудования
- Правила и этапы установки устройства
- Расчет необходимого номинала
- Обзор производителей и ценовые сегменты
- Преимущества и недостатки использования
- Сравнение: Дифавтомат против связки УЗО + Автомат
- Где покупать и как не нарваться на подделку
- Мнения профессионалов и опыт эксплуатации
- Часто задаваемые вопросы (FAQ)
Суть и назначение устройства
Дифференциальный автомат представляет собой гибридное устройство, объединяющее в одном корпусе функции автоматического выключателя и устройства защитного отключения (УЗО). В электротехнической практике я часто сталкиваюсь с тем, что люди пытаются сэкономить, ставя только автомат, но это лишает их защиты от поражения током при повреждении изоляции. Дифавтомат решает обе задачи одновременно. Он отсекает питание, если в сети происходит перегрузка или короткое замыкание, а также мгновенно реагирует на утечку тока, которая может возникнуть из-за неисправности электроприбора или касания человека оголенного провода.

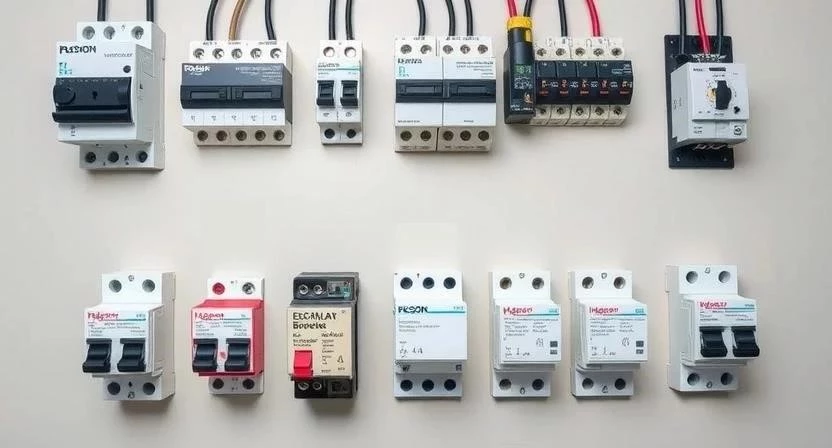

Классификация и разновидности оборудования
Выбор конкретной модели зависит от того, какие именно параметры сети нужно контролировать. Я всегда советую сначала определить количество необходимых полюсов и тип тока утечки, чтобы не переплачивать за избыточные функции.
- 2P (двухполюсные): разрывают фазу и ноль, оптимальны для однофазных сетей.
- 4P (четырехполюсные): используются в трехфазных системах для защиты всех проводников.
- Тип AC: реагирует на синусоидальный переменный ток утечки (подходит для простых нагрузок).
- Тип A: способен распознавать пульсирующие постоянные токи (необходим для современной электроники).
- Характеристика B: обладает высокой чувствительностью, подходит для защиты линий с малым током короткого замыкания.
- Характеристика C: стандартный вариант для большинства бытовых нагрузок (освещение, розетки).
Ниже представлена сводная информация по основным видам устройств:
| Вид/Тип | Полюса | Тип тока утечки | Характеристика | Основное применение |
|---|---|---|---|---|
| Стандартный бытовой | 2P | AC | C | Освещение, простые розетки |
| Улучшенный бытовой | 2P | A | C | Стиральные машины, компьютеры |
| Промышленный | 4P | A | B/C | Станки, мощные двигатели |
| Спец. защита | 2P/4P | F/B | C | Инверторная техника, ИБП |
| Бюджетный вариант | 2P | AC | B | Временные линии, освещение |
Технические параметры и характеристики
Для корректного подбора необходимо смотреть не только на амперы, но и на отключающую способность. Если поставить слабый автомат на линию с мощным оборудованием, он может просто не успеть сработать при серьезном замыкании, или его контакты «приварит» к обкладкам.
| Параметр | Значение (пример) | Что означает для пользователя |
|---|---|---|
| Номинальный ток (In) | 16А, 25А, 32А | Максимальная нагрузка, которую выдержит устройство |
| Ток утечки (IΔn) | 10мА, 30мА, 100мА | Чувствительность защиты от удара током |
| Отключающая способность | 4.5кА, 6кА, 10кА | Максимальный ток КЗ, при котором автомат не разрушится |
| Класс ограничения энергии | Class 1 / Class 2 | Скорость и жесткость срабатывания при аварии |
| Диапазон рабочих температур | -25°C … +40°C | Условия, при которых параметры защиты остаются стабильными |
Сферы использования оборудования
Применение дифференциальных автоматов строго регламентировано требованиями электробезопасности. Я рекомендую устанавливать их в тех местах, где риск контакта с водой или влажной поверхностью наиболее высок.
- Квартирные щитки: для защиты групп розеток и освещения.
- Ванные комнаты и санузлы: обязательная установка с током утечки 10мА.
- Кухонные зоны: защита линий для посудомоечных и стиральных машин.
- Уличные подключения: защита садового освещения и насосов.
- Промышленные объекты: защита силового оборудования от утечек в землю.
- Гаражи и мастерские: защита электроинструмента.
Правила и этапы установки устройства
Монтаж требует предельной аккуратности. Ошибка в затяжке клемм — самая частая причина возгораний в щитках. Когда я выполнял монтаж в одном частном доме, я заметил, что недобросовестные мастера оставляли зазор между проводом и зажимом, что приводило к нагреву и срабатыванию защиты.
Необходимый инструмент:
- Индикаторная отвертка или мультиметр;
- Набор изолированных отверток (шлицевая и крестовая);
- Стриппер (инструмент для снятия изоляции);
- Динамометрическая отвертка (для точной затяжки);
- Пассатижи или бокорезы;
- Строительный уровень;
- Маркиратор для проводов;
- Мультиметр для проверки напряжения.
Пошаговая инструкция по монтажу:
- Подготовка (15 мин): Обесточьте вводной автомат и проверьте отсутствие напряжения мультиметром.
- Подготовка поверхности (10 мин): Установите DIN-рейку в корпус щита, проверьте её жесткость.
- Разметка (5 мин): Определите место установки дифавтомата на рейке.
- Монтаж на рейку (2 мин): Защелкните корпус устройства на DIN-рейке до характерного щелчка.
- Подготовка проводов (10 мин): Зачистите концы фазного и нулевого проводников на длину, указанную в инструкции (обычно 10-12 мм).
- Подключение питания (5 мин): Вставьте провода в верхние клеммы (согласно схеме производителя) и затяните винты.
- Подключение нагрузки (5 мин): Подключите выходные провода к нижним клеммам.
- Протяжка контактов (5 мин): Пройдитесь по всем винтам еще раз, проверяя момент затяжки.
- Тестирование (3 мин): Включите питание и нажмите кнопку «ТЕСТ» на корпусе.
- Проверка (2 мин): Убедитесь, что устройство мгновенно отключило цепь.
Меры безопасности: Всегда работайте в диэлектрических перчатках. Не допускайте попадания влаги на клеммы. Если вы чувствуете запах озона или видите искрение — немедленно отключите питание!
Расчет необходимого номинала
Чтобы дифавтомат не «выбивал» при включении чайника, нужно правильно рассчитать его номинальный ток. Я использую простую формулу: I = P / U, где P — мощность нагрузки в Ваттах, а U — напряжение в Вольтах (230В).
| Суммарная мощность нагрузки (Вт) | Рекомендуемый номинал (А) | Тип нагрузки |
|---|---|---|
| до 2300 Вт | 10А | Освещение, мелкая электроника |
| 2300 – 3600 Вт | 16А | Розетки, чайник, микроволновка |
| 3600 – 4600 Вт | 20А | Духовой шкаф, кондиционер |
| 4600 – 5800 Вт | 25А | Мощные электроплиты |
| более 7000 Вт | 32А и выше | Силовое оборудование |
Обзор производителей и ценовые сегменты
На рынке представлено множество брендов, которые я разделяю на три категории по надежности и стоимости:
- Премиум (ABB, Schneider Electric): Высочайшая надежность, отличная селективность, но самая высокая цена.
- Средний сегмент (Legrand, Hager): Золотая середина между ценой и качеством.
- Бюджетный сегмент (IEK, EKF): Подходят для временных построек или простых задач, где бюджет сильно ограничен.
Преимущества и недостатки использования
Как мастер, я выделяю следующие ключевые моменты:
- Плюсы:
- Экономия места в электрощите;
- Упрощенная схема монтажа;
- Комплексная защита одной точкой.
- Минусы:
- Сложно определить, что именно произошло (перегрузка или утечка);
- Высокая стоимость по сравнению с раздельной установкой;
- При поломке одного механизма приходится менять всё устройство.
Сравнение: Дифавтомат против связки УЗО + Автомат
Многие спрашивают меня: «Зачем платить больше за дифавтомат, если можно поставить УЗО и обычный автомат?». Ответ кроется в компактности и удобстве.
| Критерий | Дифференциальный автомат | УЗО + Автоматический выключатель |
|---|---|---|
| Занимаемое место | Минимальное (1 модуль) | Двойное (2 модуля) |
| Сложность диагностики | Высокая | Низкая (сразу видно, что сработало) |
| Стоимость монтажа | Дешевле (меньше соединений) | Дороже (больше работ) |
| Надежность соединений | Выше (меньше контактов) | Ниже (больше потенциальных точек нагрева) |
| Цена оборудования | Выше | Ниже (в сумме) |
Где покупать и как не нарваться на подделку
Стоимость устройства напрямую зависит от бренда и его характеристик. При покупке я всегда советую обращаться в крупные специализированные магазины электротехники, а не в мелкие точки «у дома». Чтобы отличить оригинал от подделки, внимательно изучите маркировку: она должна быть четкой, без опечаток. Оригинальные устройства ABB или Schneider имеют качественный пластик, который не имеет резкого химического запаха, и идеально подогнанные детали корпуса.
Мнения профессионалов и опыт эксплуатации
Один мой коллега-электрик делится: «Я всегда ставлю дифавтоматы на мокрые зоны, это экономит кучу места в маленьких щитках в новостройках». Другой мастер отмечает: «Главная проблема дифавтоматов — это ложные срабатывания при использовании дешевой импульсной техники, поэтому для компьютеров я предпочитаю тип A».
Мой личный опыт: Однажды я столкнулся с ситуацией, когда дифавтомат постоянно отключался без видимых причин. Проявив терпение, я выяснил, что проблема была в микроутечке тока в старом холодильнике. Если бы стоял обычный автомат, я бы продолжал искать проблему в проводке, а дифавтомат сразу указал на утечку.
Часто задаваемые вопросы (FAQ)
Почему срабатывает кнопка «ТЕСТ»?
Это штатная работа устройства. Нажатие кнопки имитирует утечку тока, чтобы проверить, исправен ли механизм отключения. Если после нажатия автомат не выключился — устройство неисправно и его нужно срочно заменить.
Как понять причину отключения?
Если выключился дифавтомат, попробуйте понять: это произошло при включении мощного прибора (перегрузка) или само по себе (утечка). Если при включении чайника — скорее всего, превышен номинал тока. Если в случайный момент — ищите проблему в изоляции или влаге.
Можно ли ставить дифавтомат в сети без заземления?
Технически он будет работать, но его защитная функция при утечке тока будет неполной. Заземление — это важнейший элемент, который направляет ток утечки в землю, помогая дифавтомату сработать быстрее и безопаснее. Без заземления риск поражения человека остается выше.
