Планирование электроснабжения — это фундамент безопасности любого жилого помещения. Ошибка в проекте может привести к перегреву кабеля, постоянному выбиванию автоматов или даже к пожару. Сложность работ заключается в необходимости точного расчета нагрузок и соблюдения стандартов ПУЭ. Стоимость качественных материалов и профессионального монтажа может составить значительную часть бюджета, но надежная схема электропроводки квартиры избавит от проблем на десятилетия.
Что нужно знать перед началом
Электромонтаж требует базовых знаний физики и строгого следования правилам ПУЭ и СНиП. Самостоятельно выполнить задачу можно за 7–14 дней, если есть минимальный опыт работы с электроинструментом. Основные требования включают обязательное наличие заземления, использование кабелей с индексом «нг» (не поддерживающие горение) и правильное разделение линий. Работа с электричеством опасна, поэтому перед началом любых манипуляций необходимо убедиться в отсутствии напряжения и использовать средства индивидуальной защиты.

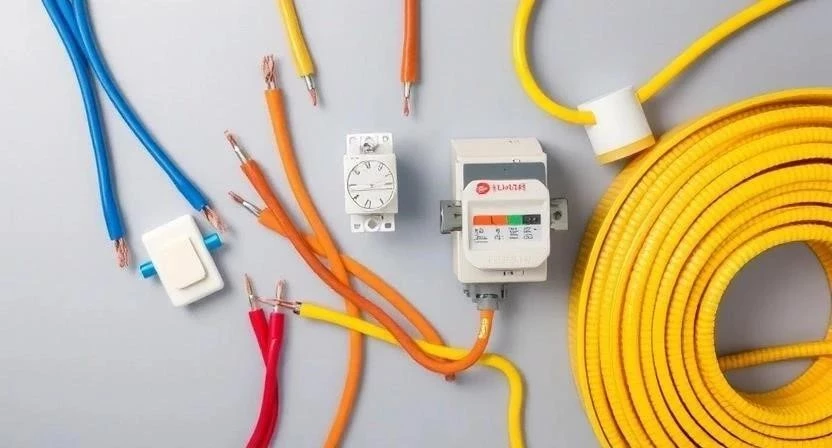

Необходимые материалы
Для качественной разводки я подбираю только проверенные компоненты, которые не потеряют свои свойства через пару лет. Список материалов для стандартной квартиры включает:
- Кабель ВВГнг (основной для розеток и освещения);
- Кабель NYM (подходит для монтажа внутри помещений);
- Розетки и выключатели;
- Распределительные коробки;
- Пластиковые подрозетники;
- Автоматические выключатели;
- УЗО и дифавтоматы (для защиты человека);
- Электрощиток (внутренний или накладной);
- Гофра ПВХ или ПНД для защиты кабеля;
- Клеммники (Wago или винтовые);
- Изолента ПВХ;
- Монтажные коробки.
Ниже представлена таблица с ориентировочными расходами и ценами на основные позиции:
| Материал | Тип/Сечение | Расход на 40 м² | Цена за ед. (ориент.) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | Медный | 100 м | 85 руб/м | 8500 |
| Кабель ВВГнг 3х1.5 | Медный | 50 м | 55 руб/м | 2750 |
| Автомат 16А | DIN-рейка | 6 шт | 450 руб/шт | 2700 |
| УЗО 40А/30мА | Защита | 2 шт | 1800 руб/шт | 3600 |
| Розетка двойная | Внутренняя | 15 шт | 250 руб/шт | 3750 |
Необходимые инструменты
Без правильного оснащения работа превратится в мучение, а качество соединений будет низким. Я рекомендую использовать профессиональный инструмент для чистого реза и точной штробы. Основной набор электрика:
- Штроборез (для создания каналов в стенах);
- Перфоратор (для сверления отверстий);
- Дрель (для мелких работ);
- Набор отверток (шлицевые, крестовые, индикаторная);
- Пассатижи и кусачки;
- Стриппер (инструмент для зачистки изоляции);
- Мультиметр (для проверки напряжения);
- Уровень и рулетка;
- Тестер (индикаторная отвертка).
Для экономии бюджета мелкий инструмент можно купить, а тяжелую технику, вроде штробореза, лучше взять в аренду.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Штроборез | Прорезка каналов | Обязательно | Аренда: 1000/сут |
| Перфоратор | Сверление бетона | Обязательно | 6000 (покупка) |
| Стриппер | Зачистка жил | Обязательно | 500 |
| Мультиметр | Замеры параметров | Обязательно | 1500 |
| Уровень | Проверка плоскости | Желательно | 400 |
Подготовка помещения
Перед началом любых работ нужно полностью освободить пространство. Я всегда накрываю мебель и технику плотной полиэтиленовой пленкой, чтобы мелкая бетонная пыль не осела на вещах. Вынесите мусор и уберите все лишнее из зоны доступа. Первым делом выполняется разметка: с помощью карандаша и уровня наносите на стены будущие линии штроб, места установки розеток, выключателей и электрощитка. Точность разметки определяет, насколько аккуратным будет финальный результат.
Подготовка поверхности
Стены должны быть очищены от остатков старых обоев, краски или штукатурки. Процесс начинается со штробления стен и потолка под скрытую проводку. Сначала я прорезаю канавки штроборезом, а затем выбираю бетон с помощью перфоратора. Сверление отверстий под подрозетники выполняется специальной коронкой. Важно проверять глубину штробы: она должна быть чуть больше диаметра кабеля, чтобы после заделки проводка не выступала из стены. После завершения всех работ поверхность нужно тщательно обеспылить.
Пошаговая инструкция по монтажу электропроводки
Процесс монтажа требует последовательности и внимания к деталям. Я выделяю следующие этапы:
- Разработка проекта и схемы. Составьте план квартиры, отметьте все электроточки. Я всегда разделяю потребителей на группы: отдельно освещение, отдельно розетки, отдельно мощные приборы (плита, стиральная машина).
- Расчет нагрузки. Определите суммарную мощность приборов. Для розеток используйте кабель сечением 2.5 мм², для освещения — 1.5 мм².
- Выбор типа разводки. Решите, будет ли проводка скрытой (в штробах), открытой (в кабель-каналах) или комбинированной.
- Разметка на стенах. Нанесите линии штроб и центры будущих подрозетников.
- Штробление и сверление. Выполните штробы согласно разметке. Не забывайте про пыль — используйте пылесос.
- Монтаж подрозетников и коробок. Установите подрозетники в отверстия и зафиксируйте их на гипс или алебастр.
- Прокладка кабелей. Уложите провода в штробы или гофру. Я рекомендую использовать гофру даже при скрытом монтаже для дополнительной защиты.

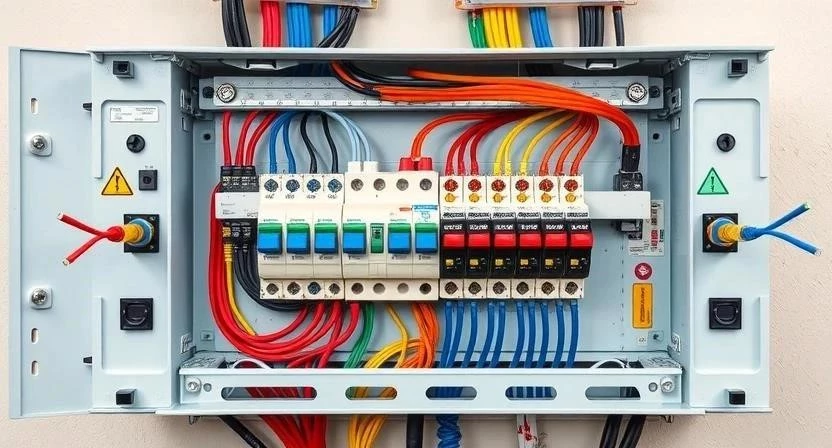

- Сборка электрощитка. Установите DIN-рейку, закрепите автоматы и УЗО. Подключите вводной кабель и распределите линии по группам.
- Подключение приборов. Соедините провода с розетками, выключателями и светильниками. Используйте качественные клеммники.
- Проверка безопасности. Протестируйте систему мультиметром на отсутствие короткого замыкания и проверьте срабатывание УЗО.
- Заделка штроб. Заполните каналы строительной смесью и подготовьте поверхность к финишной отделке.
Личный опыт: Когда я впервые делал разводку в своей студии, я забыл проложить отдельную линию для кондиционера, и в итоге постоянно выбивало автомат при включении чайника. Теперь я всегда закладываю запас по мощности.
Технология и время: Общее время работ при самостоятельном монтаже в однокомнатной квартире составляет около 5–7 дней. Важно соблюдать температурный режим: монтаж лучше проводить при температуре не ниже +5°C, чтобы изоляция и смеси вели себя предсказуемо.
Важные нюансы
При работе с электрикой критически важна влажность. В сырых помещениях процесс высыхания штукатурки в штробах затягивается, что может помешать финишной отделке. Всегда соблюдайте правила заземления — это ваша защита от поражения током. Помните, что изоляция кабеля не должна повреждаться при затягивании в гофру или штробу. Если вы заметили даже микротрещину на оболочке провода, этот участок нужно заменить.
Частые ошибки
Многие новички совершают одни и те же промахи, которые потом приходится исправлять за большие деньги. Основные ошибки:
- Неправильный расчет нагрузки (перегрузка линии);
- Нарушение правил ПУЭ (например, отсутствие заземления);
- Плохие контакты в соединениях (приводит к нагреву и пожару);
- Использование кабеля без маркировки «нг»;
- Отсутствие детальной схемы (невозможно найти нужный провод при ремонте);
- Слишком тонкое сечение провода для мощных приборов.
Личный опыт: В одном из проектов я видел, как люди пытались соединять провода просто скруткой без клеммников, что привело к оплавлению изоляции через месяц. Никогда так не делайте!
Расчет стоимости
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 25 000 | 25 000 | 0 |
| Работа (монтаж) | 0 | 45 000 | 45 000 |
| Аренда инструмента | 3 000 | 0 | 3 000 |
| 28 000 | 70 000 | 42 000 |
Уход после завершения
Качественная электропроводка служит 25–30 лет. Однако эксплуатировать систему можно сразу после завершения всех монтажных работ и проверки под нагрузкой. Рекомендую раз в год проводить профилактический осмотр электрощитка: проверять, не греются ли автоматы и плотно ли затянуты винтовые соединения. Это простое действие значительно продлит жизнь вашей сети.
Альтернативные варианты
Если скрытый монтаж кажется слишком трудозатратным, можно рассмотреть другие способы:
| Метод | Преимущества | Недостатки | Стоимость |
|---|---|---|---|
| Скрытая проводка | Эстетичность, защита кабеля | Сложность, пыль, цена | Высокая |
| Открытая (в кабель-каналах) | Легкий доступ, простота | Визуальный шум | Низкая |
| Комбинированный | Баланс красоты и удобства | Нужен точный расчет | Средняя |
FAQ
- Нужно ли согласовывать схему электропроводки? При обычном ремонте в квартире — нет, но при изменении мощности или переустройстве щитка — желательно.
- Какое сечение кабеля выбрать для розеток и освещения? Для розеток — 2.5 мм², для освещения — 1.5 мм².
- Как правильно определить место для электрощитка? Лучше всего в прихожей или техническом помещении, на доступной высоте.
- Что такое УЗО и зачем оно нужно? Это устройство защитного отключения, которое спасает жизнь, отключая ток при утечке.
- Можно ли штробить несущие стены? Это крайне не рекомендуется и требует специального разрешения, так как может ослабить конструкцию.
- Как проверить качество монтажа электропроводки? С помощью мультиметра и проверки работы всех приборов под нагрузкой.
- Как избежать перегрузки сети? Правильно рассчитывать мощность приборов и разделять их на разные группы.
- Какой инструмент необходим для самостоятельной прокладки проводки? Штроборез, перфоратор, стриппер и мультиметр.
