Использование 3D печати в электромонтаже

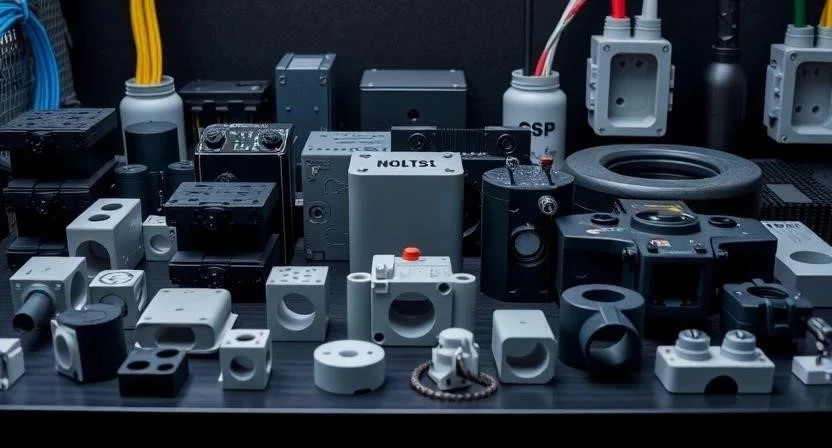

Стандартные элементы электромонтажа часто не подходят для сложных архитектурных решений или нестандартных углов в старых зданиях. Изготовление кастомного крепления или распределительной коробки под конкретный размер может занять от 3 до 5 часов, включая моделирование и печать. Использование 3d печать компонентов электропроводки позволяет решить проблему дефицита редких деталей и оптимизировать кабель-менеджмент. Это превращает сложный электромонтаж в процесс создания точных и функциональных инженерных решений.

Что важно учесть перед началом работ

Прежде чем запускать принтер, я всегда напоминаю себе о базовых правилах электробезопасности. Любая напечатанная деталь, контактирующая с проводкой, должна обладать высокими диэлектрическими свойствами. Выбор материала напрямую влияет на то, станет ли деталь надежным изолятором или превратится в источник опасности при перегреве. Оценка сложности моделирования — это первый шаг: если геометрия слишком сложная, время печати и расход пластика могут превысить разумные пределы. Я рекомендую заранее планировать время на постобработку, так как сырая деталь может иметь острые края, способные повредить изоляцию кабеля.

Подбор оптимального пластика для электрики

Выбор полимера — это не только вопрос прочности, но и вопрос пожарной безопасности. Я часто сталкиваюсь с тем, что новички выбирают PLA из-за простоты печати, но для электротехники это плохой вариант из-за низкой температуры размягчения. Для создания надежных зажимов, фиксаторов и коробов лучше использовать более стойкие составы. Ниже я привел список подходящих материалов:

• PLA — подходит только для декоративных элементов, не для силовых узлов;
• ABS — прочный, выдерживает умеренный нагрев, требует закрытого корпуса принтера;
• PETG — отличный баланс между прочностью и легкостью печати, хорошая химическая стойкость;
• ASA — аналог ABS, но более устойчив к ультрафиолету и внешним воздействиям;
• Nylon (Нейлон) — сверхпрочный, идеален для динамических нагрузок и зажимов;
• PC (Поликарбонат) — максимально высокая термостойкость и прочность;
• Специализированные огнестойкие составы (FR) — обязательны для распределительных коробок;
• TPU (Гибкий пластик) — хорош для создания мягких уплотнителей и прокладок.

При расчете расхода пластика я всегда закладываю запас в 10-15% на поддержки и возможный брак. Например, для небольшой коробки весом 50 грамм стоит купить катушку минимум на 500 грамм, чтобы не менять её в середине процесса.

Инструментарий для создания кастомных деталей

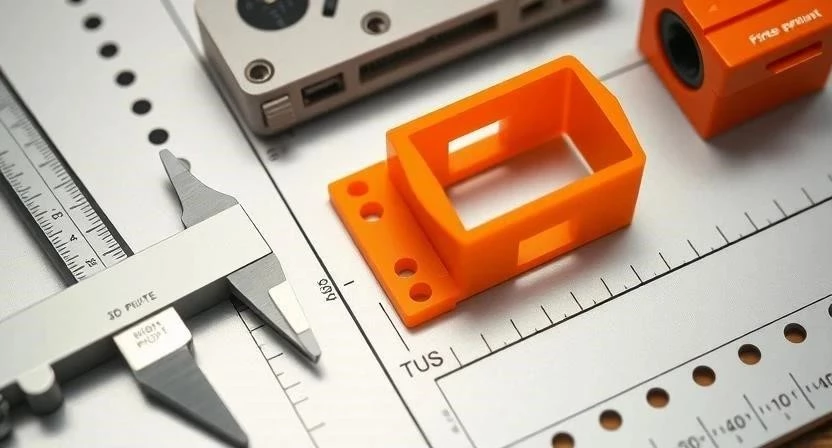

Для качественного результата недостаточно просто иметь принтер. Мне всегда требуется набор инструментов для точного замера и финишной обработки. Без штангенциркуля вы рискуете напечатать деталь, которая не налезет на кабель или будет болтаться в монтажной нише.

• 3D-принтер с калиброванным столом;
• Цифровой штангенциркуль (точность до 0.01 мм);
• Компьютер с установленным ПО для моделирования (CAD);
• Слайсер для подготовки G-кода;
• Набор надфилей и наждачной бумаги разной зернистости;
• Скальпель или специальные кусачки для удаления поддержек;
• Уровень (строительный или электронный) для проверки плоскостей.

Организация рабочего пространства

Печать пластиком — это не только чистый процесс, но и работа с химическими испарениями. При использовании ABS или других технических пластиков я обязательно организую мощную вентиляцию. Рабочее место должно быть сухим, так как влага в воздухе портит свойства филамента. Зону для монтажа готовых компонентов нужно подготовить отдельно: это должен быть чистый стол с хорошим освещением, чтобы при сборке проводки не пропустить микротрещины на напечатанных деталях.

Подготовка модели к производству

Процесс начинается не с нажатия кнопки «Печать», а с проектирования. Я создаю 3D-модель, учитывая реальные размеры кабеля и зазоры для монтажа. После завершения моделирования я экспортирую её в формат STL. Важный этап — настройка параметров в слайсере. Здесь я определяю процент заполнения (infill) и толщину стенок. Для электротехнических деталей я никогда не ставлю заполнение меньше 40%, иначе деталь будет слишком хрупкой. Также важно проверить модель на наличие «висящих» элементов, которые потребуют поддержек.

Алгоритм изготовления компонента от чертежа до монтажа

Процесс требует дисциплины. Я разделил его на четкие этапы, чтобы не допустить ошибок в электрической цепи.

1. Точный замер: Измерьте диаметр кабеля и габариты места установки штангенциркулем (15 мин).
2. Эскиз: Набросайте схему будущей детали на бумаге или в простом редакторе (20 мин).
3. 3D-моделирование: Создайте полноценную объемную модель в CAD-программе (60 мин).
4. Выбор материала: Определитесь, будет ли деталь работать в зоне нагрева (10 мин).
5. Слайсинг: Настройте слои, поддержки и заполнение в слайсере (15 мин).
6. Печать: Запустите принтер и обязательно проконтролируйте первый слой (120-300 мин).
7. Демонтаж: Аккуратно снимите деталь со стола, чтобы не повредить её (5 мин).
8. Очистка: Удалите поддержки и лишние нити пластика (30 мин).
9. Шлифовка: Обработайте края наждачной бумагой для гладкости (20 мин).
10. Примерка: Проверьте, как деталь садится на кабель и в нишу (10 мин).
11. Монтаж: Установите компонент в систему электропроводки (40 мин).
12. Проверка: Проведите финальный осмотр на надежность фиксации и отсутствие зазоров (10 мин).

Я один раз совершил ошибку, напечатав фиксатор для кабеля слишком тонким слоем, и он просто лопнул при первом же натяжении. Теперь я всегда увеличиваю количество периметров (стенок) до 4-5.

Важные технические нюансы

При работе с 3D-печатью в электрике нужно учитывать два фактора: температурный режим и усадку. Если деталь будет находиться рядом с осветительными приборами, она должна выдерживать температуру не ниже 60-70°C. Также помните про усадку: ABS-пластик может «повести» при остывании, из-за чего отверстия под кабель станут меньше расчетных. Я всегда закладываю допуск в 0.2-0.3 мм на каждый диаметр отверстия.

Типичные ошибки при самостоятельном изготовлении

Многие новички совершают одни и те же промахи, которые могут привести к пожару. Я выделил основные:

• Использование горючих материалов (например, чистого PLA) в местах с высокой нагрузкой;
• Неправильный расчет допусков (деталь не лезет на кабель или зажимает его слишком сильно);
• Слишком низкий процент заполнения (деталь хрупкая и не держит механическую нагрузку);
• Игнорирование норм пожарной безопасности при выборе типа пластика;
• Плохая адгезия слоев, из-за чего деталь расслаивается под нагрузкой;
• Отсутствие проверки на наличие острых выступов внутри детали;
• Использование деталей с микротрещинами после неудачной печати.

Я заметил, что если деталь имеет слишком тонкие стенки, она может не обеспечить должную изоляцию, и это критическая ошибка.

Сравнение стоимости и выгода

Часто возникает вопрос: стоит ли мучиться с принтером или проще купить готовое? Ответ зависит от объема и уникальности. Если вам нужен один специфический зажим, печать обойдется в копейки по материалам, но потребует вашего времени. Если же вы заказываете партию в студии, цена вырастет в разы.

Уход и эксплуатация напечатанных элементов

После завершения монтажа не забывайте о периодической проверке. Пластик имеет свойство деградировать под воздействием постоянного нагрева или ультрафиолета. Я рекомендую раз в год осматривать напечатанные компоненты на предмет изменения цвета или появления микротрещин. Если деталь стала хрупкой или начала деформироваться — немедленно замените её. Срок службы качественного PETG в нормальных условиях составляет около 5-7 лет.

Другие способы решения задач

Если 3D-печать кажется слишком сложной, есть альтернативы. Можно использовать литье в силиконовые формы, если нужно изготовить серию одинаковых деталей из специализированной смолы. Также существуют готовые модульные системы кабель-менеджмента, которые закрывают 80% стандартных задач. Для действительно масштабных проектов лучше обращаться к профессиональному промышленному производству (литье под давлением), так как это гарантирует стабильность параметров каждой детали.

Часто задаваемые вопросы (FAQ)

Насколько безопасна 3D-печать для электрики?
Это безопасно только при использовании правильных диэлектрических и огнестойких пластиков (ABS, PETG, PC или специализированные FR-составы). Никогда не используйте PLA для силовых узлов.

Какой принтер лучше выбрать для таких задач?
Я советую выбирать модели с закрытой камерой (для печати ABS/ASA) и возможностью точной калибровки экструдера. Это обеспечит нужную точность допусков.
