Изоляционные материалы и принципы диэлектрической защиты

При проведении электромонтажных работ любая ошибка в защите жил может привести к короткому замыканию или пожару. Неправильно подобранная изоляция электропроводки становится причиной перегрева кабеля и выхода техники из строя. По статистике, более 70% возгораний в жилых домах связаны именно с неисправностью электрических соединений. Качественная защита требует не только правильных материалов, но и соблюдения технологии монтажа, что напрямую влияет на безопасность и долговечность всей системы.

Принципы работы диэлектрической защиты

Электрическая изоляция представляет собой слой материала, обладающего высокими диэлектрическими свойствами. Ее главная задача — предотвратить протекание тока через внешнюю среду и обеспечить безопасное разделение фазы, нуля и заземления. Физический принцип работы прост: диэлектрик создает сопротивление, которое препятствует движению электронов за пределы проводника. Если слой поврежден или материал не выдерживает вольтаж, возникает утечка тока, что ведет к искрению и нагреву.

Классификация изоляционных материалов

Существует несколько основных групп материалов, которые применяются в зависимости от условий эксплуатации. Выбор зависит от того, будет ли это медный провод или алюминиевый кабель, а также от места прокладки. Я всегда советую сначала определить среду: сухая комната или влажное помещение.

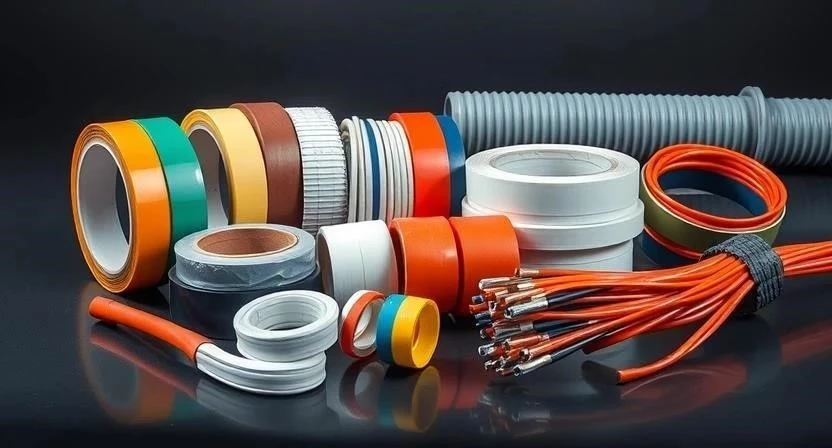

Основные типы материалов включают ПВХ, резину, термоусадочные трубки, гофрированные трубы и текстильные обмотки. Маркировка материалов по ГОСТ помогает точно понять их назначение. Ниже приведена сводная информация по основным видам.

Технические параметры и характеристики

Каждый материал имеет свои пределы, которые нельзя превышать. Если вы планируете использовать кабель в ванной, его класс горючести и влагостойкость должны быть максимально высокими. Электрическая прочность определяет, какое напряжение выдержит слой до пробоя.

При выборе важно учитывать не только цену, но и экологичность, а также способность материала сохранять свойства при перепадах температур. Я часто сталкивался с тем, что дешевая изоляция начинает трескаться уже через год из-за температурных колебаний.

Области применения различных типов защиты

Выбор конкретного решения напрямую зависит от локации. Внутри стен, где кабель защищен слоем штукатурки, достаточно стандартной ПВХ изоляции. Однако на открытом воздухе или в промышленных помещениях требуются более жесткие решения, например, гофра из ПНД, которая не боится ультрафиолета.

Для ванных комнат и кухонь критически важна герметизация. Здесь я рекомендую комбинировать методы: прокладка кабеля в гофре внутри монтажной коробки с последующей заделкой соединений термоусадкой. Важно помнить про ограничения по вольтажу: для бытовых сетей (220-230В) подходят стандартные материалы, но для промышленного оборудования требуются специализированные диэлектрики.

Технология монтажа и необходимые инструменты

Правильная установка изоляции требует аккуратности. Нельзя просто обмотать провод тряпкой — это не обеспечит должной защиты. Процесс начинается с подготовки поверхности и заканчивается проверкой надежности соединений.

Необходимый инструментарий:

• Стриппер (инструмент для зачистки проводов) — обязательно
• Кримпет (пресс для наконечников) — желательно
• Мультиметр (для проверки напряжения) — обязательно
• Нож электрика (с изолированной ручкой) — обязательно
• Строительный уровень — желательно
• Набор отверток (плоские и крестовые) — обязательно
• Термофен (для термоусадки) — обязательно
• Рулетка — обязательно

Материалы для работы:

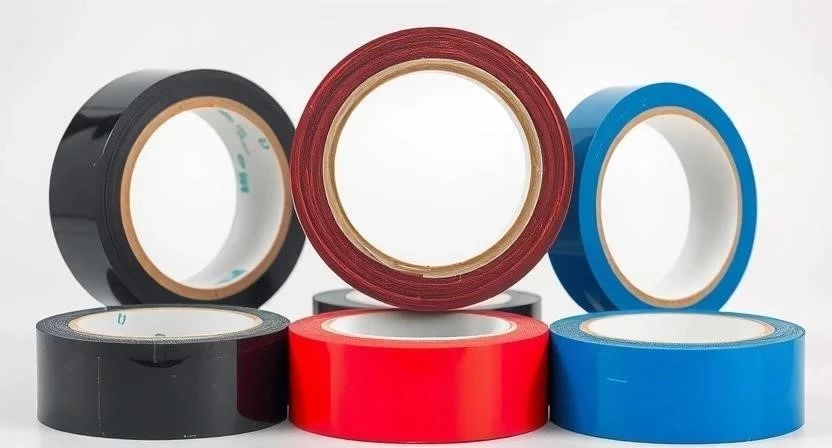

• Изоляционная лента (ПВХ)
• Термоусадочные трубки разных диаметров

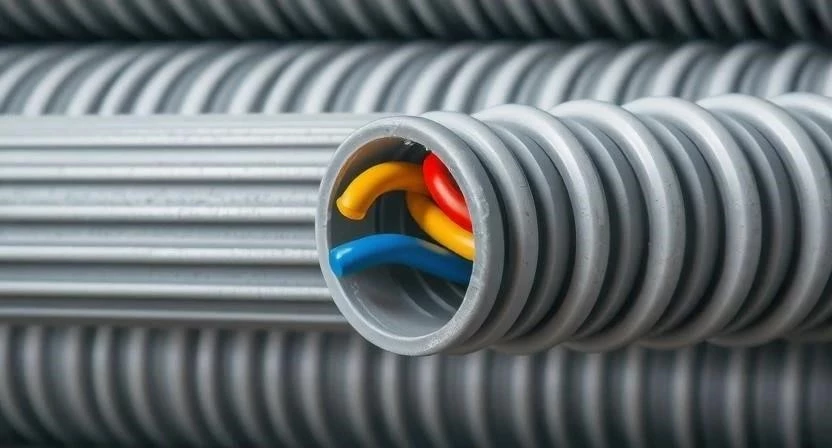

• Гофрированная труба
• Клеммники (Wago или винтовые)
• Наконечники для кабеля
• Герметик для монтажных коробок
• Дюбели и анкеры для крепления гофры

Пошаговая инструкция по монтажу соединений:

1. Обесточьте сеть и проверьте отсутствие напряжения мультиметром (5 мин).
2. Подготовьте рабочую зону и очистите кабель от грязи (5 мин).
3. Выполните зачистку жил с помощью стриппера, не повредив медь (10 мин).
4. Присоедините жилы к клеммнику или выполните скрутку (15 мин).
5. Наденьте термоусадочную трубку на место соединения (5 мин).
6. Равномерно прогрейте трубку термофеном до плотного прилегания (5 мин).
7. Если используете изоленту, намотайте ее внахлест, начиная от изоляции (10 мин).
8. Уложите кабель в гофру, если предусмотрено проектом (20 мин).
9. Закрепите гофру на стенах с помощью клипс или дюбелей (30 мин).
10. Соберите распределительную коробку и закройте ее крышкой (10 мин).
11. Проведите финальную проверку целостности изоляции (5 мин).

Меры безопасности: Всегда работайте в защитных перчатках и очках, чтобы мелкая стружка или частицы изоляции не попали в глаза. При работе с химическими составами или при нагреве термоусадки обязательно проветривайте помещение. Помните: работа под напряжением категорически запрещена!

Расчет стоимости работ:

Если вы решите делать все сами, вы потратите только на материалы (примерно 1500–3000 руб. на комнату). Если вызывать мастера, стоимость работы составит от 5000 руб. и выше, но вы получите гарантию на электромонтаж.

Расход материалов и расчет количества

Чтобы не бегать в магазин дважды, нужно заранее рассчитать расход. Количество изоленты зависит от числа соединений, а длина гофры должна быть на 10-15% больше фактического пути кабеля из-за изгибов.

Таблица расчета материалов на 10 метров проводки:

Обзор производителей

На рынке электротехники выделяются два сегмента. Премиум-бренды предлагают материалы, строго соответствующие международным стандартам, с идеальной геометрией и химической стойкостью. Бюджетные варианты дешевле, но часто имеют нестабильную толщину слоя ПВХ или плохую адгезию.

При выборе я всегда смотрю на наличие маркировки соответствия ГОСТ или СНиП. Качественные производители гарантируют, что их изоляция не станет хрупкой через пару лет эксплуатации.

Преимущества и недостатки подходов

Использование качественной изоляции дает ряд неоспоримых плюсов, но и экономия на материалах имеет свою цену.

Плюсы качественной изоляции:

• Высокая пожаробезопасность.
• Длительный срок службы (25+ лет).
• Устойчивость к перепадам температур.
• Отсутствие неприятного запаха при нагреве.
• Надежная защита от короткого замыкания.
• Легкость монтажа благодаря гибкости.

Минусы дешевых аналогов:

• Быстрое рассыхание и растрескивание.
• Высокая горючесть.
• Плохое прилегание к жиле.
• Риск химического разрушения.
• Несоответствие заявленному сечению.

Сравнение методов изоляции

Выбор между изолентой, термоусадкой или клеммниками зависит от задачи. Для временного ремонта подойдет лента, но для капитальной проводки я использую более современные методы.

Цена и выбор в магазинах

Средняя стоимость материалов варьируется от 50 до 500 рублей за единицу. На цену влияет бренд, толщина материала и его специальные свойства (например, антипирены). В строительных гипермаркетах я советую не брать самый дешевый товар с неизвестным происхождением. Всегда проверяйте целостность упаковки и отсутствие деформаций на катушках изоленты или трубках.

Личный опыт и отзывы мастеров

В моей практике часто случались ситуации, когда люди пытались сэкономить. Однажды мне пришлось переделывать проводку в квартире, где вместо термоусадки использовали обычный скотч — он просто расплавился от первого же включения чайника.

Другой случай: при монтаже в подвале я использовал обычную ПВХ гофру, и через полгода она стала хрупкой из-за влажности. Теперь я знаю, что в сырых местах нужно только ПНД.

Третий пример из жизни: когда я впервые начал применять клеммники вместо скруток, я понял, насколько это упрощает жизнь. Это сэкономило мне кучу времени на зачистке и обмотке каждой жилы.

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычный канцелярский скотч вместо изоленты?
Категорически нет. Скотч не является диэлектриком, предназначенным для электромонтажа, он легко плавится и не обеспечивает должной защиты.

Как правильно выбрать размер термоусадочной трубки?
Диаметр трубки должен быть чуть больше диаметра провода в изоляции, чтобы при нагреве она плотно обхватила жилу.

Что делать, если я заметил повреждение внешней изоляции кабеля?
Если повреждение небольшое, можно использовать термоусадку. Если поврежден сам провод — кабель необходимо заменить.

Влияет ли температура на процесс монтажа?
Да, при низких температурах ПВХ становится хрупким, а монтаж в неотапливаемых помещениях требует использования специальных морозостойких материалов.

Нужно ли заземлять гофру?
Сама гофра не требует заземления, но она должна быть надежно закреплена, чтобы не создавать механического натяжения на кабель.

Как понять, что изоляция начала деградировать?
Признаками являются изменение цвета, появление трещин, характерный запах озона или нагрев участка провода.

Можно ли использовать изоленту поверх термоусадки?
Это создаст дополнительный слой защиты, но при правильном использовании термоусадки в этом нет необходимости.
